Cadence Virtuoso画版图提示LUP.6错误的解决方法

最近通过cadence画这个 电路 版图时遇到了latch up的错误，具体错误如下：

LUP.6 ( @ Any point inside NMOS source/drain space to the nearest PW STRAP in the same PW<= 30 um
            @  Any point inside PMOS source/drain space to the nearest NW STRAP in the same NW<= 30 um
			@ In SRAM bit cell region, the rule is relaxed to 40 um
PACT_CHECK_NON_SRAM NOT NSTP_OS
PACT_CHECK_SRAM NOT(NSTP_OS OR NSTP_OS_SRAM)
NACT_CHECK_NON_SRAM NOT PSTP_OS
NACT_CHECK_SRAM NOT (PSTP_OS OR 	PSTP_OS_SRAM)

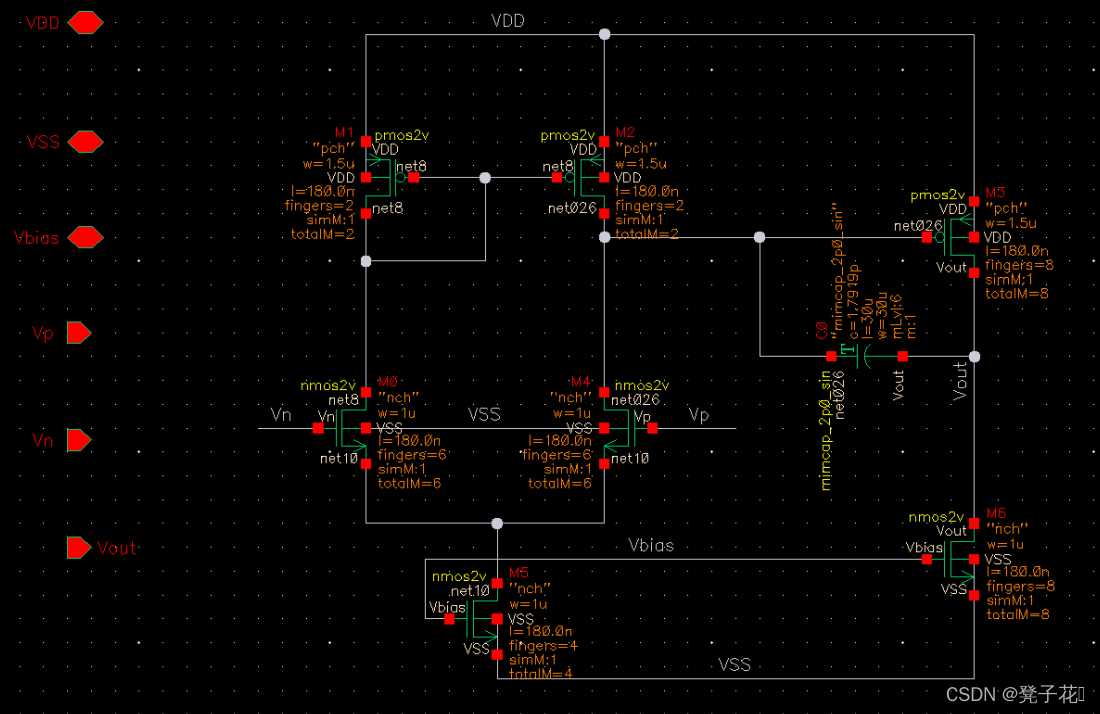

电路如下：

网上搜了一下 资料 ，相对较少：
esd版图问题
画版图时常见问题解析

   其中提到的pick up可以看这个：版图中的pick up ring 指的是什么？

总的来说就是 M1 、M2、M3不在同一个NWell里面，所以只需将这三个管子放到同一个NWell中即可，但请注意，是增加一个NWell层，而不是增加NWell GuardRing。

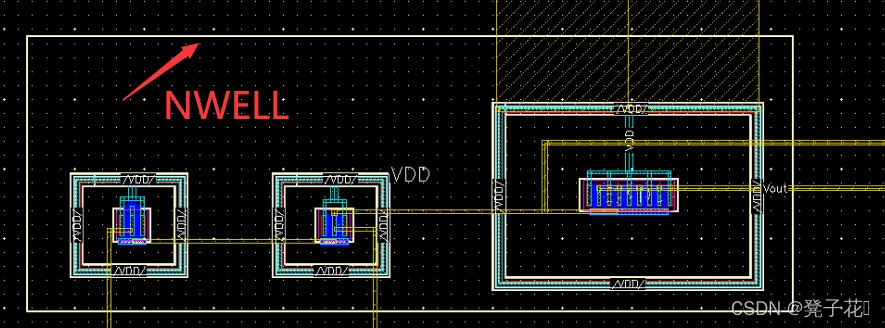

具体方法：在cadence中选中NWELL层，然后按快捷键 r ，画一个NWELL矩形，将上述提到的管子包括进去就可以了。类似于这样（我这图画的比较粗糙，大概了解意思即可）：
