CAD 2021 + VS2019二次开发环境配置教程

cad2021+vs2019二次开发配置

1.所需文件

cad2021+vs2019+objectarx_for_autocad_2021_win_64bit_dlm.sfx+ObjectARX 2021 Wizard

下载路径：

   链接：https://pan.baidu.com/s/1Lfb1LEy_vlFHAvStdpkkHg

       提取码：cmxh

   2.安装

2.1安装vs2019

2.2安装cad2021

     如果已经安装其它版本可能需要彻底卸载，否则会影响到cad2021的破解（正版除外）,然后安装。

     首先在控制面板中卸载所有的cad软件、组件、插件；

     然后清理注册列表，删除"HKEY_LOCAL_MACHINE\SOFTWARE\Autodesk\AutoCAD"；

     删除："HKEY_CURRENT_USER\Software\Autodesk\AutoCAD";

     如果之前安装的是较旧版本的 AutoCAD,删除："HKEY_LOCAL_MACHINE\SOFTWARE\Classes\ Installer  \Products"下找到 “7D2F3875100”开头的文件夹；

     如果之前安装的是较新版本的 AutoCAD，很有可能找不到“7D2F3875100”开头的文件夹，那就找“FEE98B82”开头的文件夹，可能有多个，不管几个，只要是以这个开头的文件夹一律删除。

2.3安装objectarx_for_autocad_2021_win_64bit_dlm.sfx

2.4ObjectARX 2021 Wizard

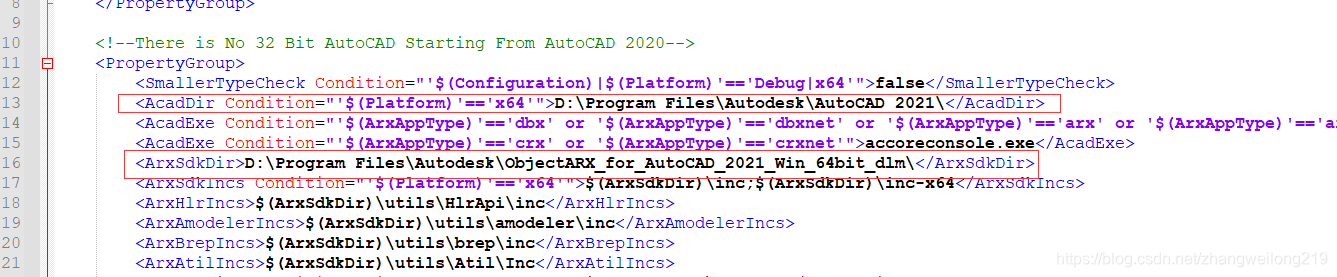

     安装ObjectARX Wizard的时候需要指定cad安装路径和objectarx路径，但是貌似如果用户指定路径后一直是默认路径，如果与实际路径不符合，需要在路径

     C:\Program Files (x86)\Autodesk\ObjectARX 2021 Wizards下修改文件“Autodesk.arx-2021.props”和“ArxAppWiz\ Templates  \1033\Autodesk.arx-2021.props”其中的CAD路径和objectarx路径

     此时还需要修改vs2019安装路径下的配置文件

     打开vs2019的安装目录，找到C:\Program Files (x86)\ Microsoft Visual Studio\2019\Enterprise\Common7\IDE\VC\vcprojects\Autodesk，修改文件*.vsz中的

     Param="ABSOLUTE_PATH = C:\Program Files (x86)\Autodesk\ObjectARX 2021 Wizards\ArxAppWiz"，使其指定到ObjectARX 2021 Wizards的正确位置，此时就可以使用vs创建cad工程。

      修改 C:\Program Files (x86)\Microsoft Visual Studio  \2019\Enterprise\Common7\IDE\VC\vcprojectitems\ObjectARX文件夹下的.vsz 文件中的目录。

3使用vs创建cad插件实例

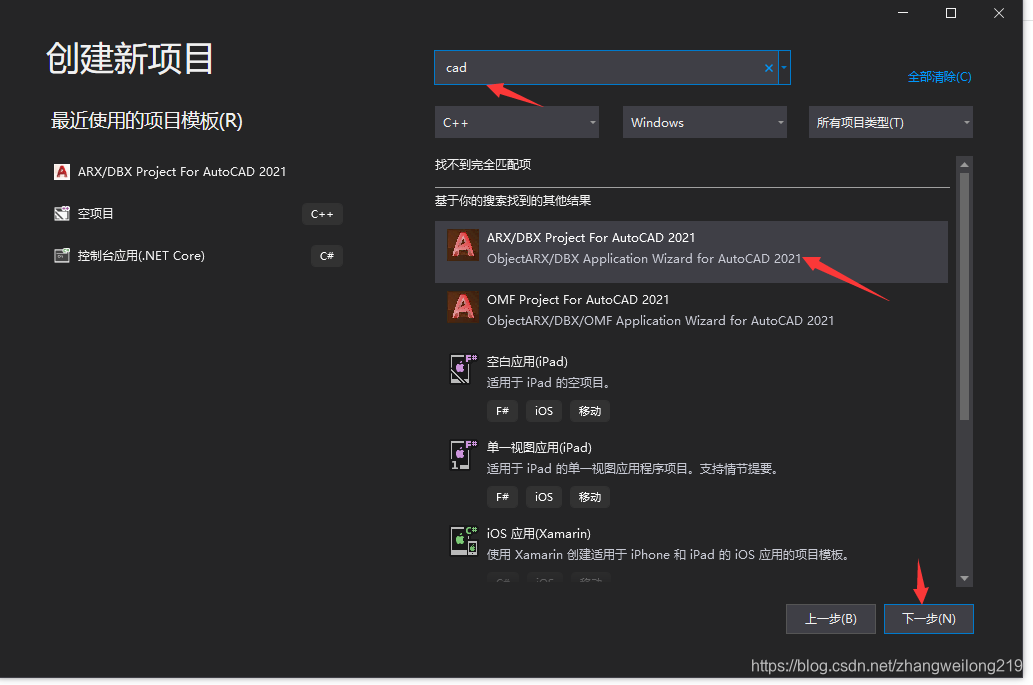

     打开vs2019创建工程，在搜索栏中输入cad字样，就会出现

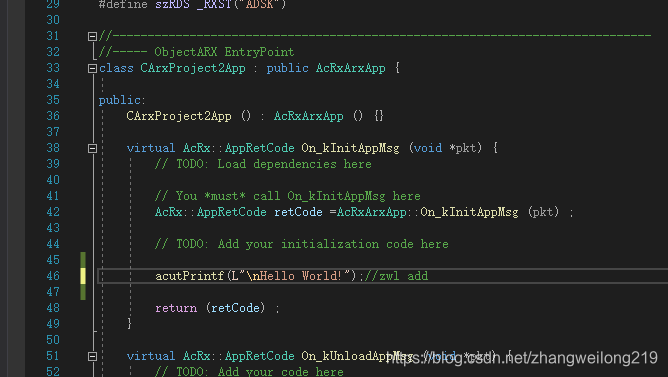

    可以在其加载初始化中增加输出函数，表明程序加载正确。

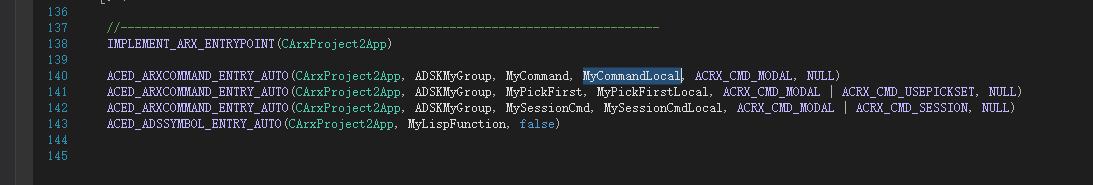

   记住下面的命令，需要在插件加载之后输入运行“MyCommandLocal”。

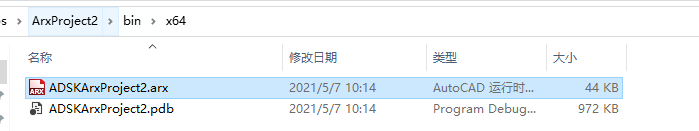

编译生成*.arx文件

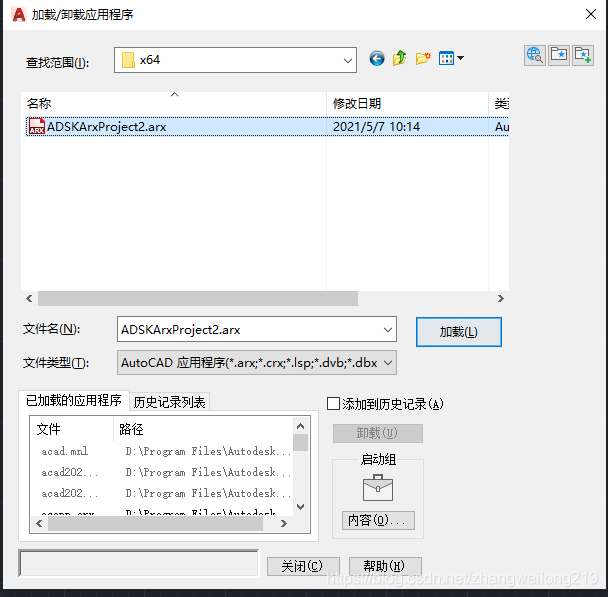

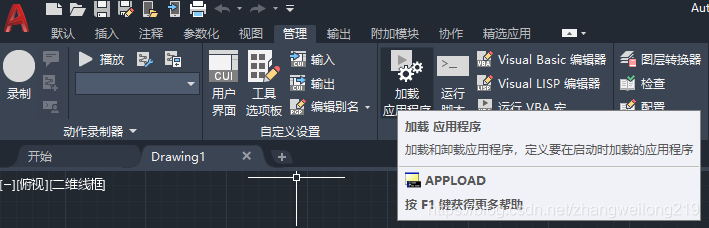

打开cad加载程序（管理-->加载应用程序）

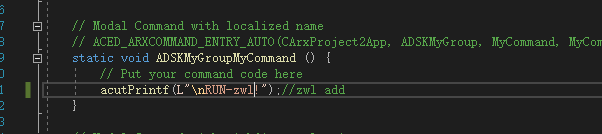

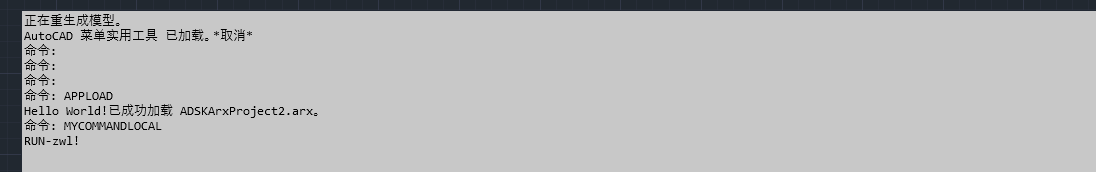

只要加载成功，自动输出“hello world”,执行MyCommandLocal则运行其它对应的用户指定功能。
