C#调用Ansys APDL命令（带参和不带参宏文件调用）方法

C# 调用Ansys APDL编写的命令(包括带参和不带参 宏  文件调用)

前言

APDL的全称是ANSYS Parametric Design Language，也被叫做ANSYS参数化设计语言。APDL不仅是优化设计和自适应网格划分等ANSYS经典特性的实现基础，也为日常分析提供了便利。APDL就是对ANSYS进行二次开发的语言，但是，APDL命令仅仅适用于ANSYS 软件 本身，不具有外延性。那么如何将APDL命令和常用的开发语言（例如C#）相结合，进而将APDL命令与其他工程相耦合，开发出定制的软件呢？本文介绍如何利用C#调用APDL命令文件。

一、C#执行APDL命令文件

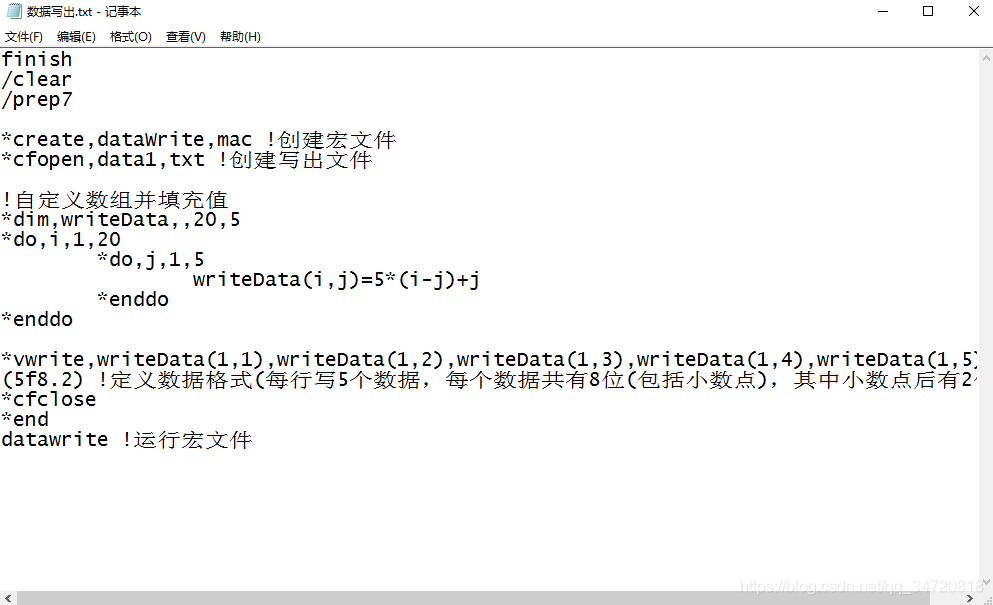

1、APDL命令文件（将数组中的数据写出到data1. txt文件 中）如下

finish
/clear
/prep7

*create,dataWrite,mac !创建宏文件
*cfopen,data1,txt !创建写出文件

!自定义数组并填充值
*dim,writeData,,20,5
*do,i,1,20
	*do,j,1,5
		writeData(i,j)=5*(i-j)+j
	*enddo
*enddo

*vwrite,writeData(1,1),writeData(1,2),writeData(1,3),writeData(1,4),writeData(1,5)
(5f8.2) !定义数据格式(每行写5个数据，每个数据共有8位(包括小数点)，其中小数点后有2位)
*cfclose
*end
datawrite !运行宏文件

2、C#执行上面的APDL命令文件

if (APDLtoCSharp.RunAPDLFile(@"F:\FluentLearn\APDL\CO
