PCB设计（二）：AD原理图绘制及PCB绘制流程

本文简单收集了AD软件在绘制PCB电路板的一些 资料 ，还有遇到的一些问题，并记录一些常用的操作。

(一)资料总结

1【AD】Altium Designer 原理图的绘制

https://yngzmiao.blog.csdn.net/article/details/80353927

2【AD】Altium Designer PCB文件的绘制（上篇：PCB基础和布局）

https://yngzmiao.blog.csdn.net/article/details/80389291

3【AD】Altium Designer PCB文件的绘制（下篇：PCB布线和后续)

https://yngzmiao.blog.csdn.net/article/details/80397365

4 PCB设计AD规则设置（按照嘉立创设置）

https://blog.csdn.net/subtitle_/article/details/121648972

(二)PCB

01 电路板的 物理 边框

   电路板的物理 边界 即为PCB的实际大小和形状，板型的设置是在“Mechanical 1（机械层1）”上进行的。

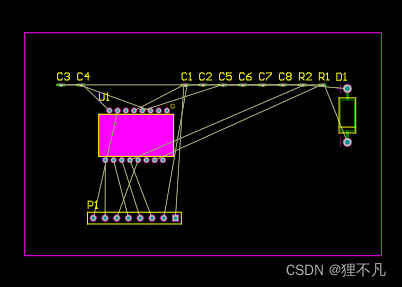

02 边线框的设置：放置->走线。一般板型定义为矩形


   03 板形的设置： 设计 ->板子形状->根据板子外形生成线条。需要注意的是：首先需要先选中一个封闭的边界；

   先选中线框，然后再截取形状

04 Altium Designer一般有以下六种类
