ABAQUS提取截面节点的分析结果

ABAQUS提取截面节点集的输出结果

引言

ABAQUS提供了很多工具来实现对分析结果的 可视化分析 。也可以从分析结果数据库中把历史输出和场输出到处到excle或txt文件，进行更精细的分析。下面介绍一种方法，较方便从结果数据库中导出数据到txt文件，当然这只是其中的一种方法，肯定还有很多其他方法可以实现。

操作流程

大家都知道，ABAQUS需要在step中设置历史输出和场输出，这样才有可能输出你需要的数据，否则默认的输出结果不一定符合你的要求，这是要注意的。然后就是怎么把指定截面的节点结果输出到txt文件，方便继续分析。

创建节点集

首先，分析计算前，划分网格之后，需要创建需要导出数据节点集，例如下面的模型有两个部件，我要导出其中一个部件中部截面的节点的分析结果，那么在划分网格后，就需要创建一个包含中部截面上节点的节点集，如下图1所示。

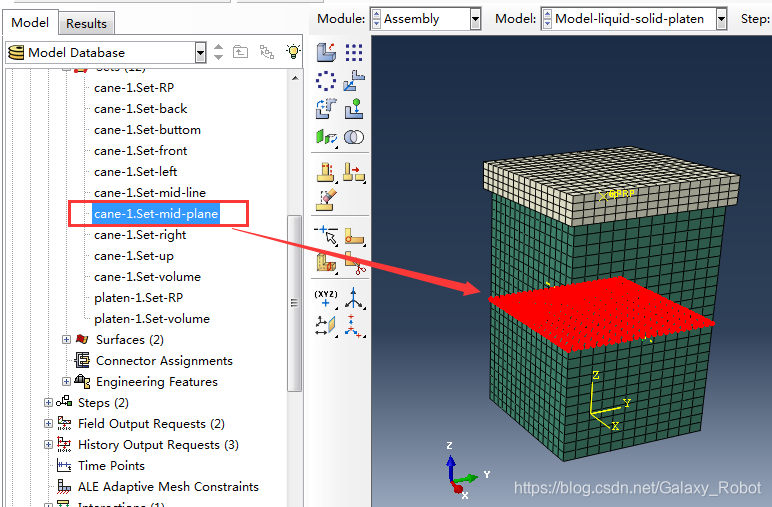

   图1 创建节点集

创建显示组

分析完成后，打开odb结果数据库，可以发现在output Databases里也有上面创建的节点集，如图2所示，那么接下来就是创建该节点集的作为一个显示组。步骤如图3所示，单击create display group按钮，弹出create display group对话框，如图3创建了一个包含中部截面节点的显示组，并保存为名字为DisplayGroup-2的显示组。后面导出数据将会用到。

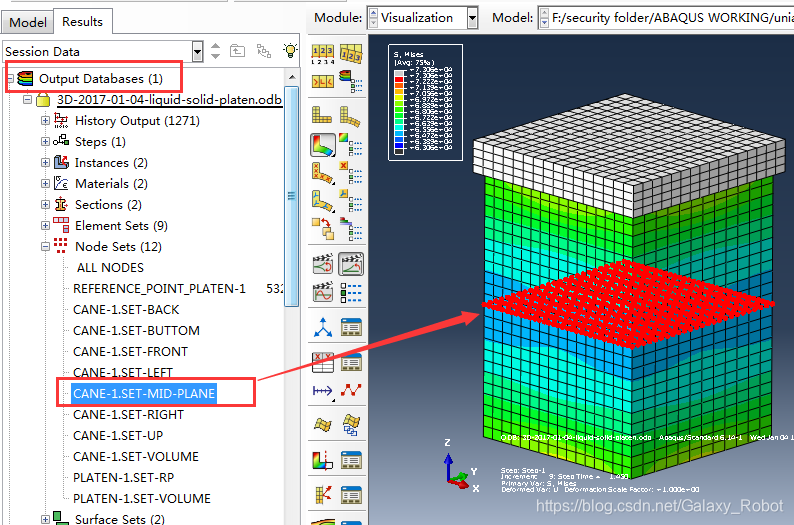

图2 odb数据库中的节点集

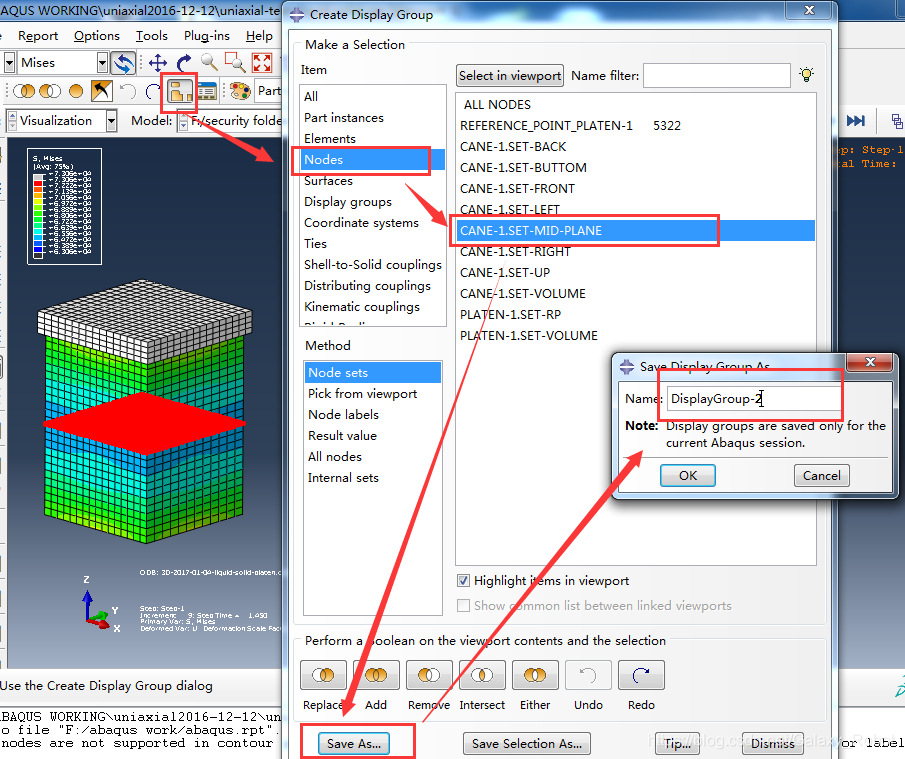

图3 创建显示组

导出结果数据

如图所示，在tool菜单栏，选择Query，弹出Query对话框，然后单击Probe values，接着弹出另一个对话框probe valuse，进行如图的设置，导出后缀名为rpt的文本文件，可以用记事本打开。

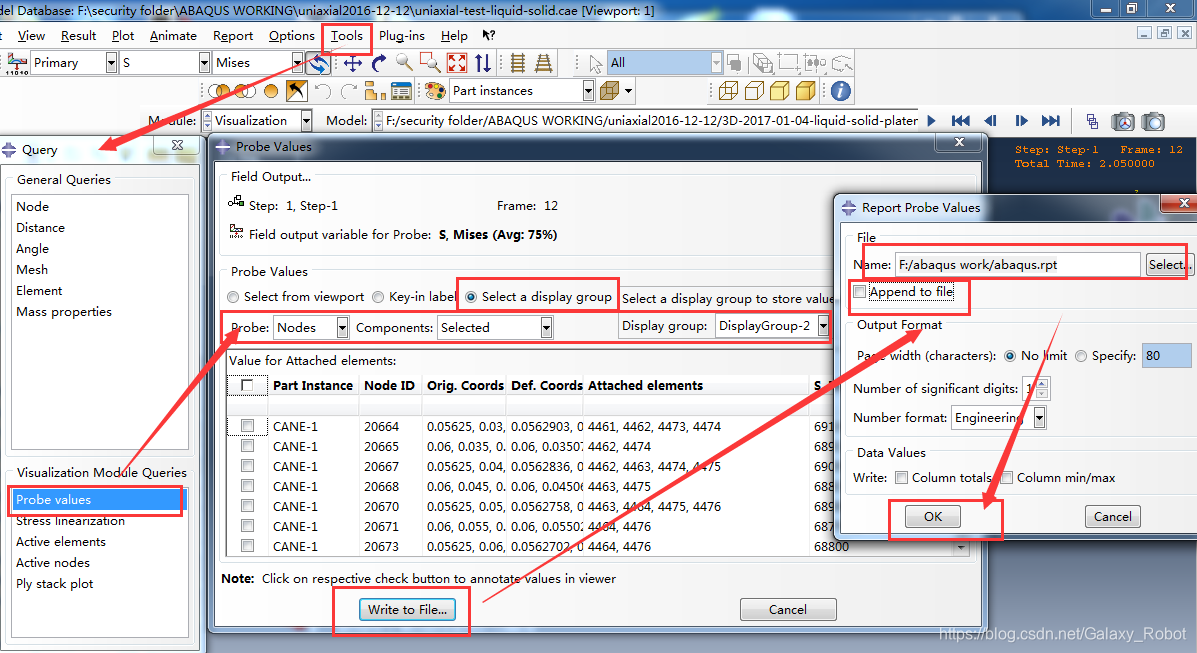

图4 导出结果设置

导出效果

导出的rpt文件可以用记事本打开，前面包括了 数据文件  的一些说明文字，第一部分数据是主要是节点号、坐标等信息，如图5所示。往文件后面翻才会看到结果，我这里导出的是节点的mises应力，如图6所示。当然也可以导出其他各种场输出结果。可以把rpt文件的结果进行适当的整理，如去掉文件说明，重新排版一下数据，方便matlab等 数据分析  软件进行读取分析。

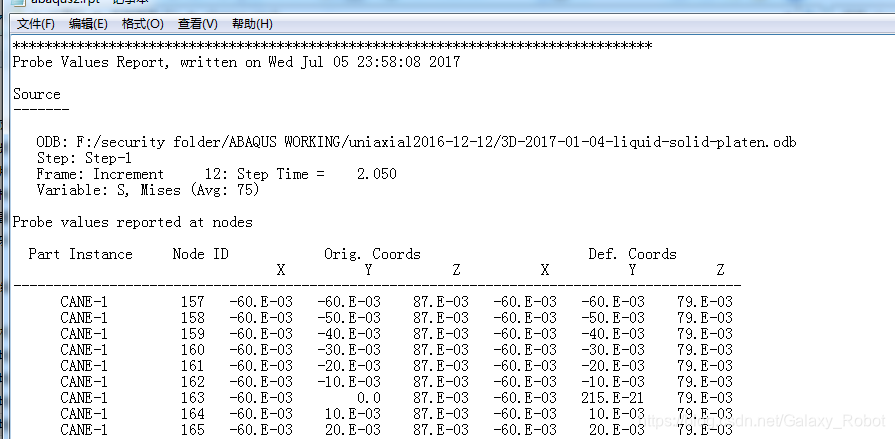

图5 文件前面部分数据

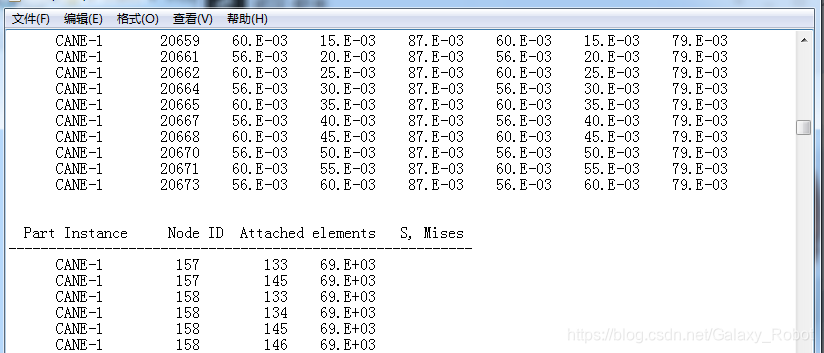

图6 文件后面部分的数据
