【ABAQUS】实现ABAQUS与SolidWorks无缝集成

       实现ABAQUS与SolidWorks无缝集成，核心是通过插件或接口技术，使两者在数据传递、模型共享和流程自动化方面高效协同，提升工程设计与仿真分析的效率。关键点包括：利用专用插件（如ABAQUS/CAE插件）直接导入SolidWorks模型，支持几何数据和材料属性自动转换；实现双向数据交互，确保设计变更实时同步至仿真环境；优化工作流程，减少手动操作，加速从设计到分析的迭代过程。

1.软件准备

在开始神奇旅程之前呢，大家需要准备下相关软件，具体如下：

1. DS.SIMULIA.ABAQUS.2016.0；
2. SolidWorks 2012 x64 Edition；
3. SolidWorks_1.9_Associative_Interface；

2. 软件安装

按照软件提供的正常方法，完成ABAQUS和SolidWorks的安装。

找到ABAQUS2016安装包中提供的SolidWorks_1.9_Associative_Interface，解压得到Sw2AbqPlugin_64.dll。以管理员身份运行SolidWorks，如果右键没有以管理员身份运行，可以按住shift键，然后右键菜单就会出现管理员身份了。

运行SolidWorks后，使用文件→打开，选择Sw2AbqPlugin_64.dll，然后点击打开，这样就可以在菜单栏看到Abaqus了，是不是很神奇呢？

到此处，软件安装就完成了，下面就来演示怎么实现无缝集成。

3.无缝集成

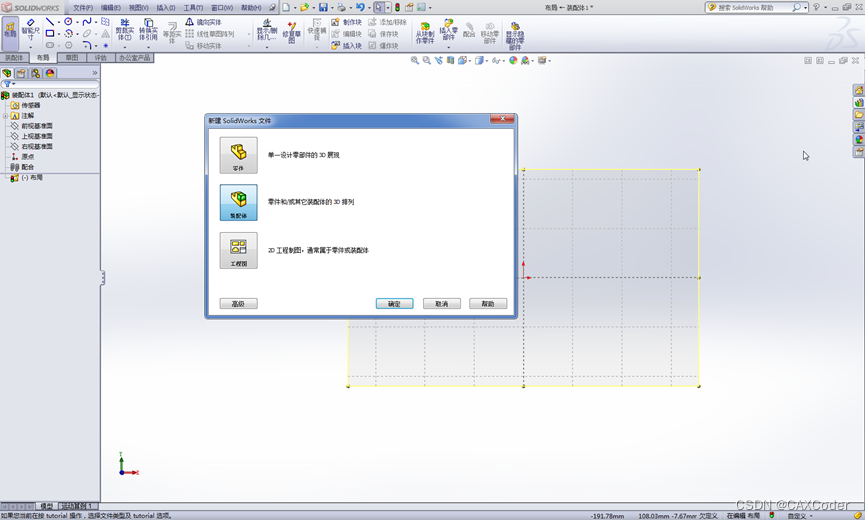

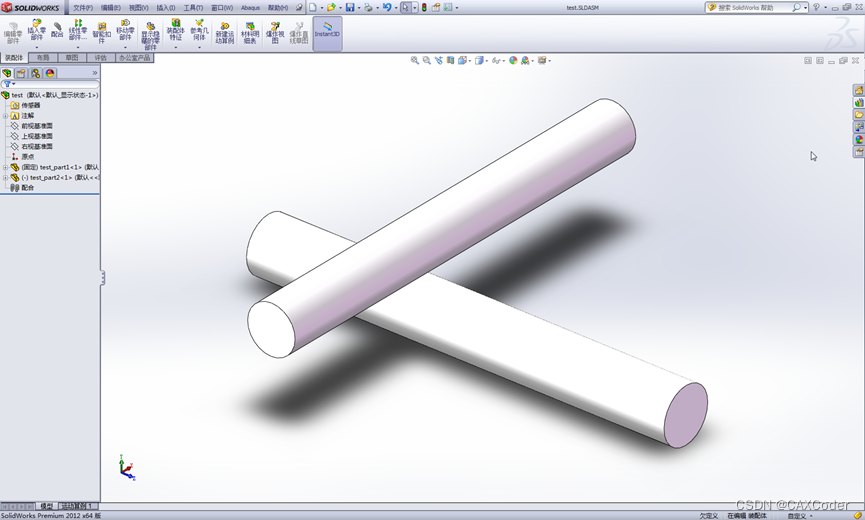

创建自己的零件或装配件了，创建完成后保存。

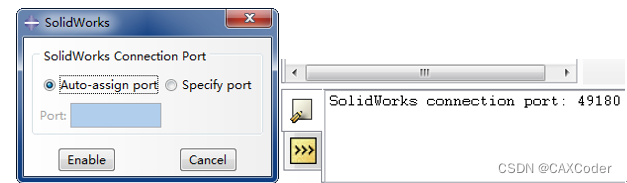

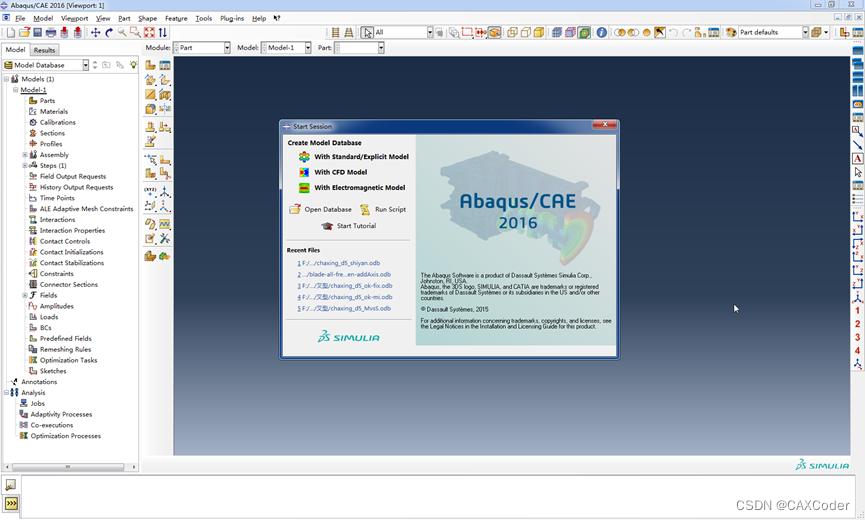

接下来打开ABAQUS2016/CAE，切换到Assembly模块，在菜单选择Tools→CAD interface→SolidWorks，如下左图选择，然后点Enable，允许连接，在输出窗口就可以看到连接的端口号49180。

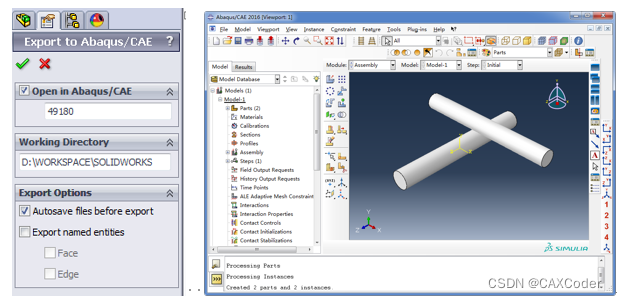

接下来返回到SolidWorks，选择菜单栏中的Abaqus→Export to Abaqus/CAE，弹出输出 对话框  ，勾选Open in Abaqus/CAE，输入Abaqus中看到的端口号49180。还可以定义工作路径。定义完成后点击绿色的对勾。此时就轻松的将SolidWorks中的装配体导入到Abaqus/CAE中，可以进行后续的工作了。

4. 实时动态修改

最值得一提的就是，SolidWorks中的任何修改，在Abaqus更新时只对修改过的零件更新，原始没有修改的零件，完全保持不变，再也不用担心更新模型后所有东西都要重新做的困惑了。

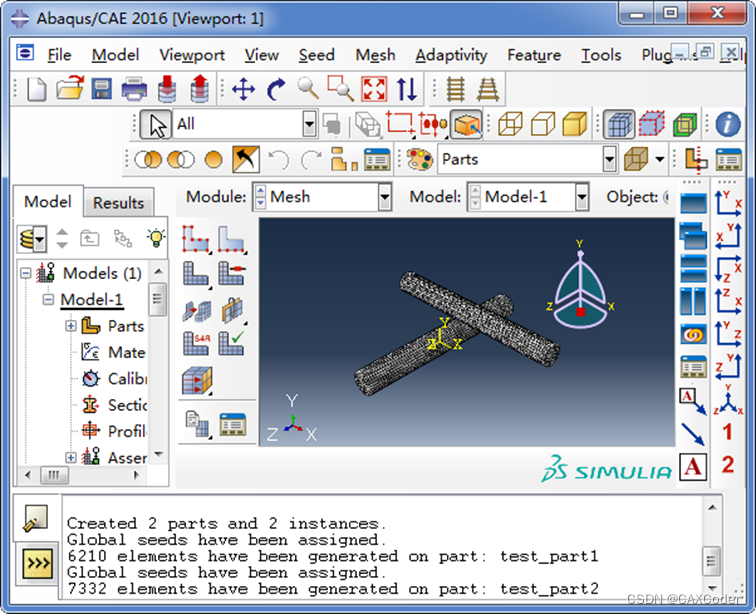

更新前

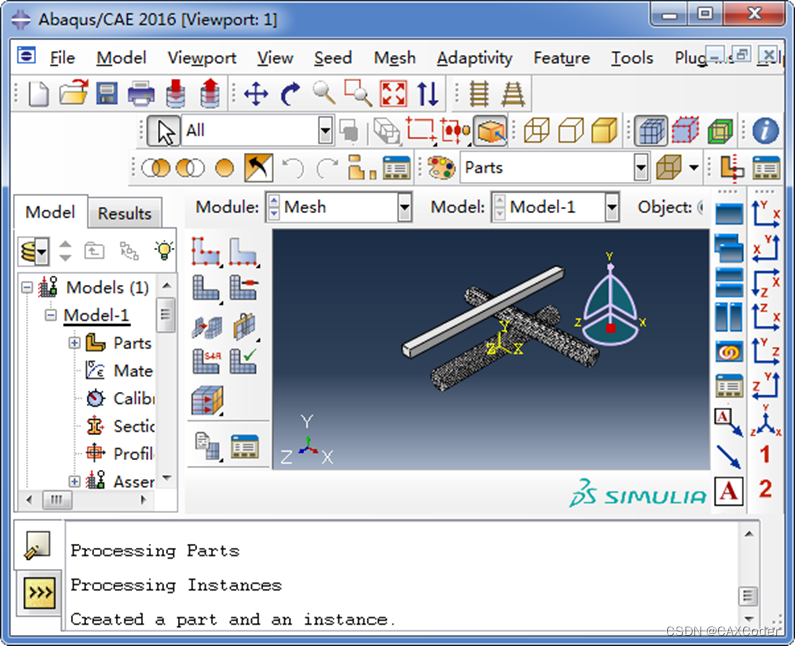

更新后

综上，达索系统的两款产品Abaqus和SolidWorks通过 插件  可以实现无缝实时集成，并能最大程度的降低修改后的工作量，为设计人员提供了非常优秀的建模、分析解决方案。
