ABAQUS 建模及分析流程（一）待续

• 用命令启动 ABAQUS 软件
• 建模和分析流程
• 1 创建部件（Part） 1.1 示例 1.1.1 创建地基部件 1.1.2 创建大坝部件 2 创建属性 3 装配部件 4 创建分析步 5 定义荷载 6 定义边界条件 7 划分网格 8 提交计算 9 后处理

用命令启动 ABAQUS 软件

打开 windows 的命令行工具 cmd  .exe，输入命令：，启动 abaqus 软件。

建模和分析流程

最基础的建模分析流程有 ，其中 ，与 第 9 步骤“后处理”相对应。前处理的工序可以在 CAE 用户界面上交互完成，也可以写 PYTHON 脚本，然后在 CAE 界面上导入脚本来完成。

   本系列文章将主要采用 PYTHON 脚本来完成前处理的工序。

   下面将对每个步骤讲解，并给出操作示例。

1 创建部件（Part）

abaqus 有限元模型由一个（含）以上的部件组成，通过 Assembly 模块可以将多个部件组装成实体。

   abaqus 部件的“创建、修改、管理”功能包含在 Part 模块内。
。

   （1）几何部件的特点
。

   （2）网格部件的特点

   灵活的修改节点、单元的位置，优化网格方便。

1.1 示例

1.1.1 创建地基部件

。

   地基模型长、宽、高为50m，双层，每层厚度25m。

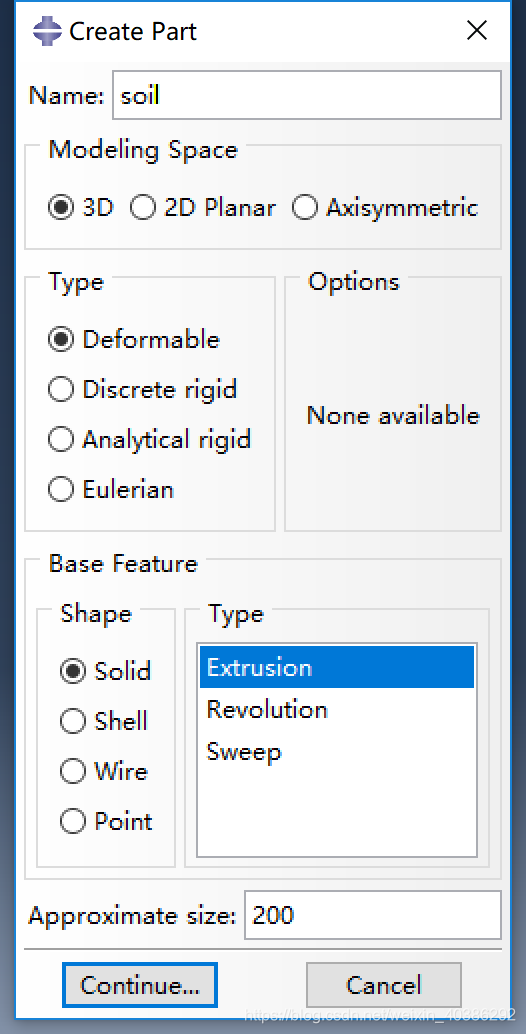

   上图是创建名称为 soil 的地基部件的对话框。
：模型空间，分别为“三维”、“二维平面（x-y 平面）”、“轴对称（y轴为对称轴，模型会在 x-y 平面内定义）”
：部件的类型，分别为“可变形部件”、“离散刚体部件”、“解析刚体部件”、“欧拉部件”。
。
Base Feature / Shape：对应部件的“几何信息”，Base Feature / Type：对应部件的“生成规则”。

   Approximate size：创建界面草图的近似尺寸。


   上图是没有分层之前的地基模型，在 z 方向采用 Partition 进行地层分隔。

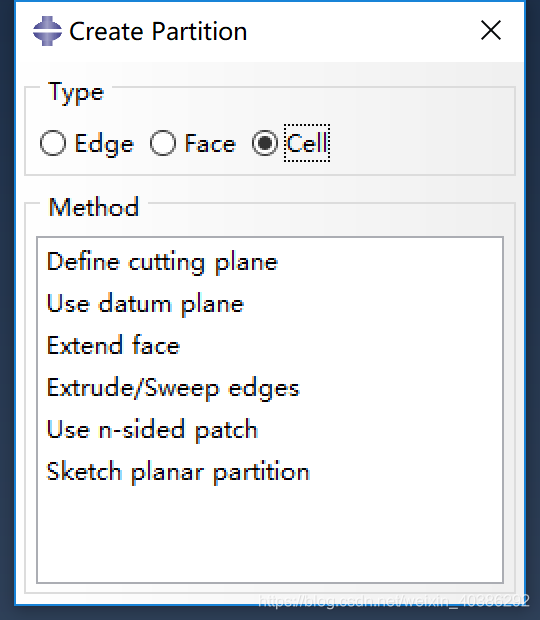

   在 Tools / Partition 打开上图对话框，Type 是分隔类型，分别是：“边”、“面”、“体”，本例中地基模型是三维实体，选择 Cell。Method 选择 Define cutting plane (指定切割平面)。

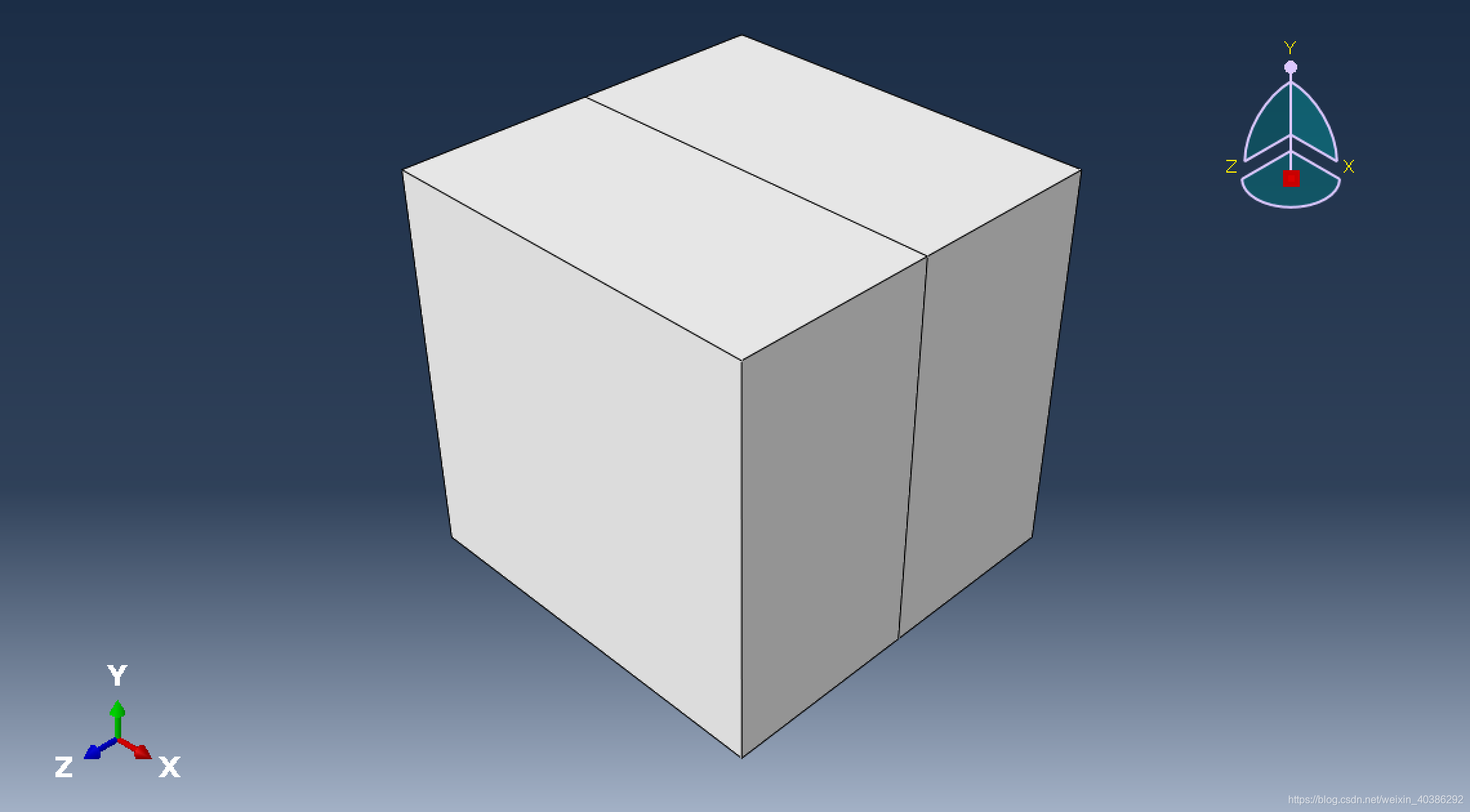

   地层分隔完毕。

1.1.2 创建大坝部件

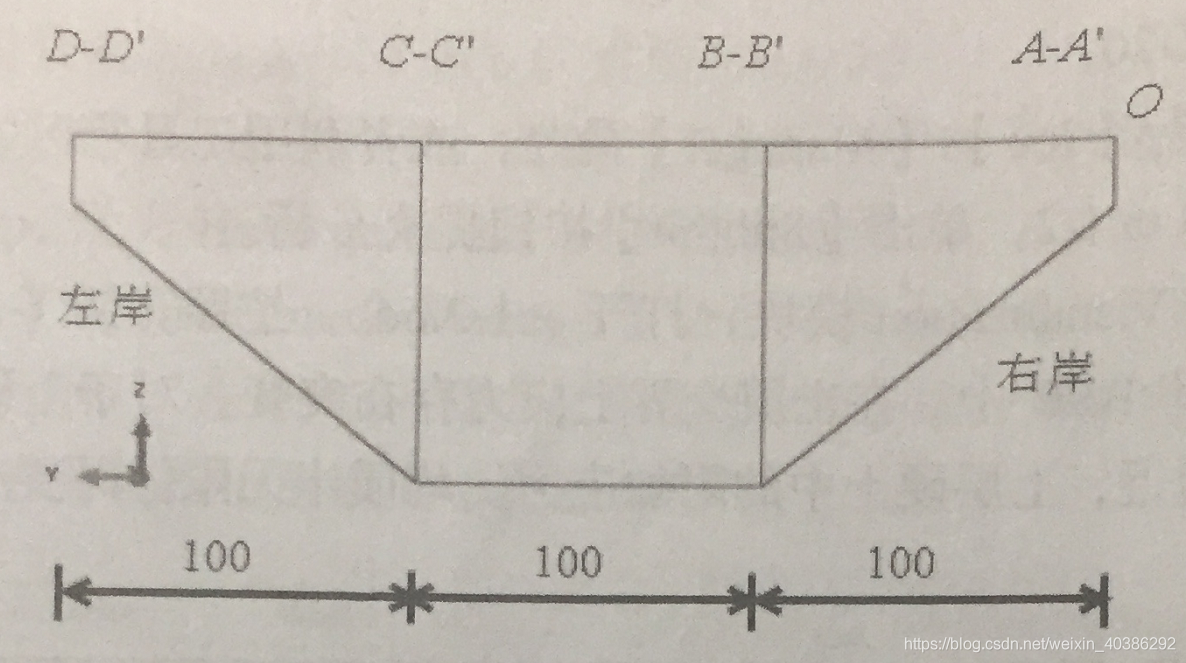

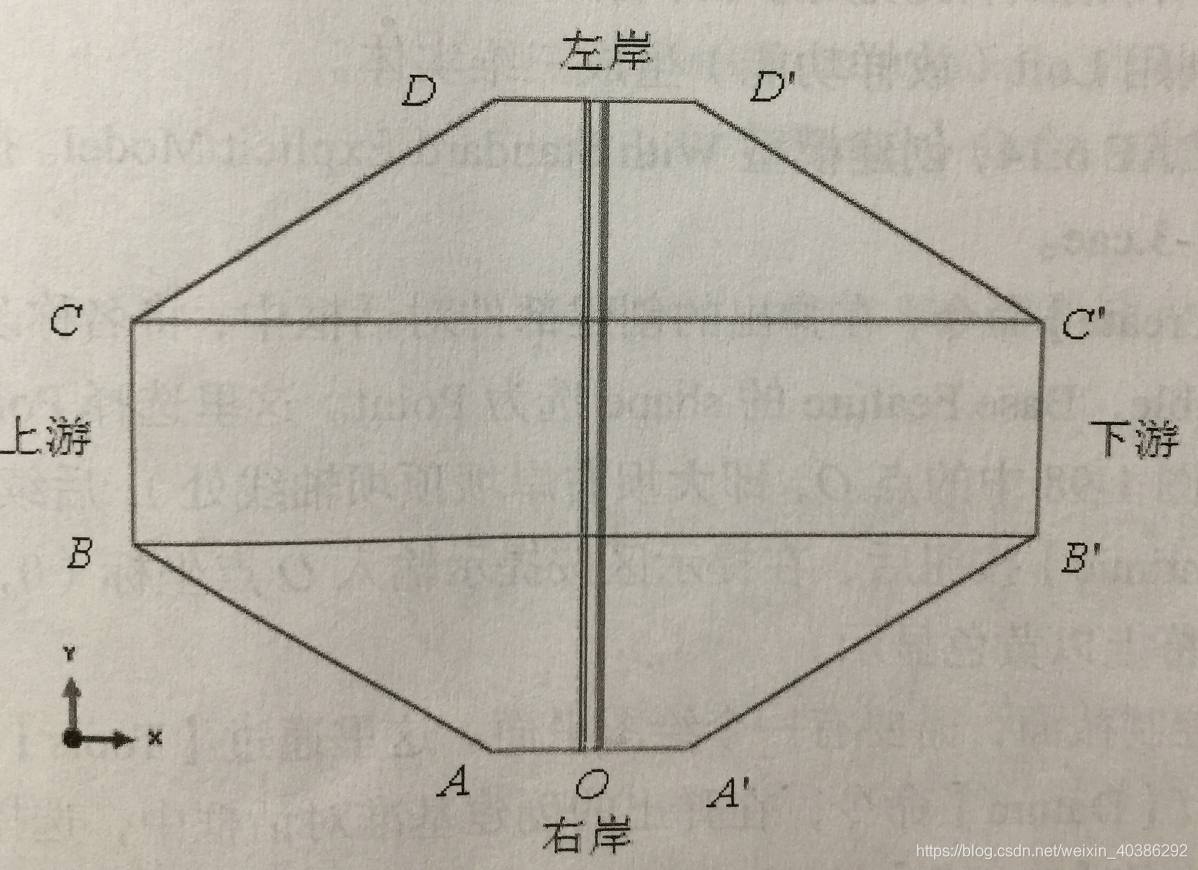

大坝的平面图如下：

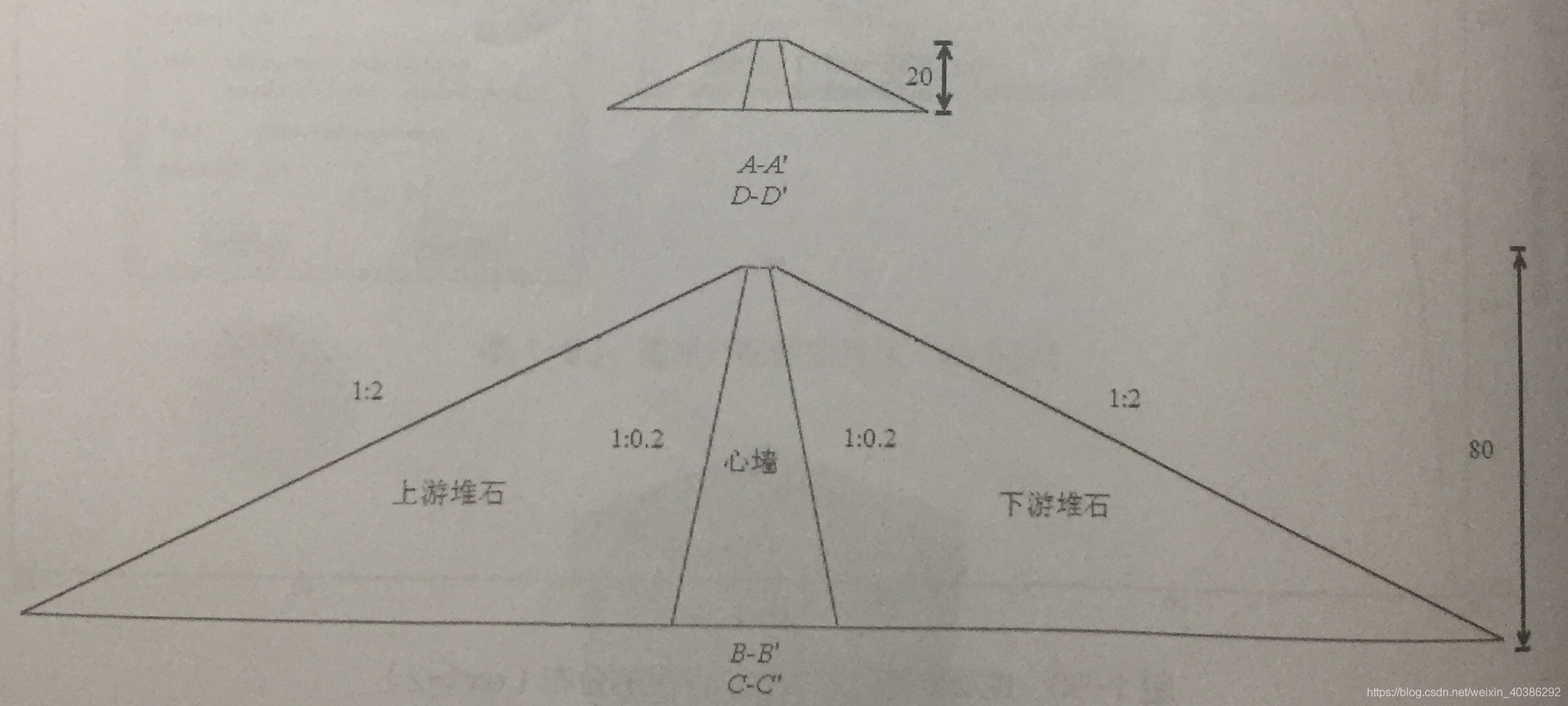

   大坝的立面图如下：


   大坝的控制界面如下：


   大坝的三维实体不规则，需要使用 abaqus 的==“放样功能”（Loft 功能）==来创建大坝部件。

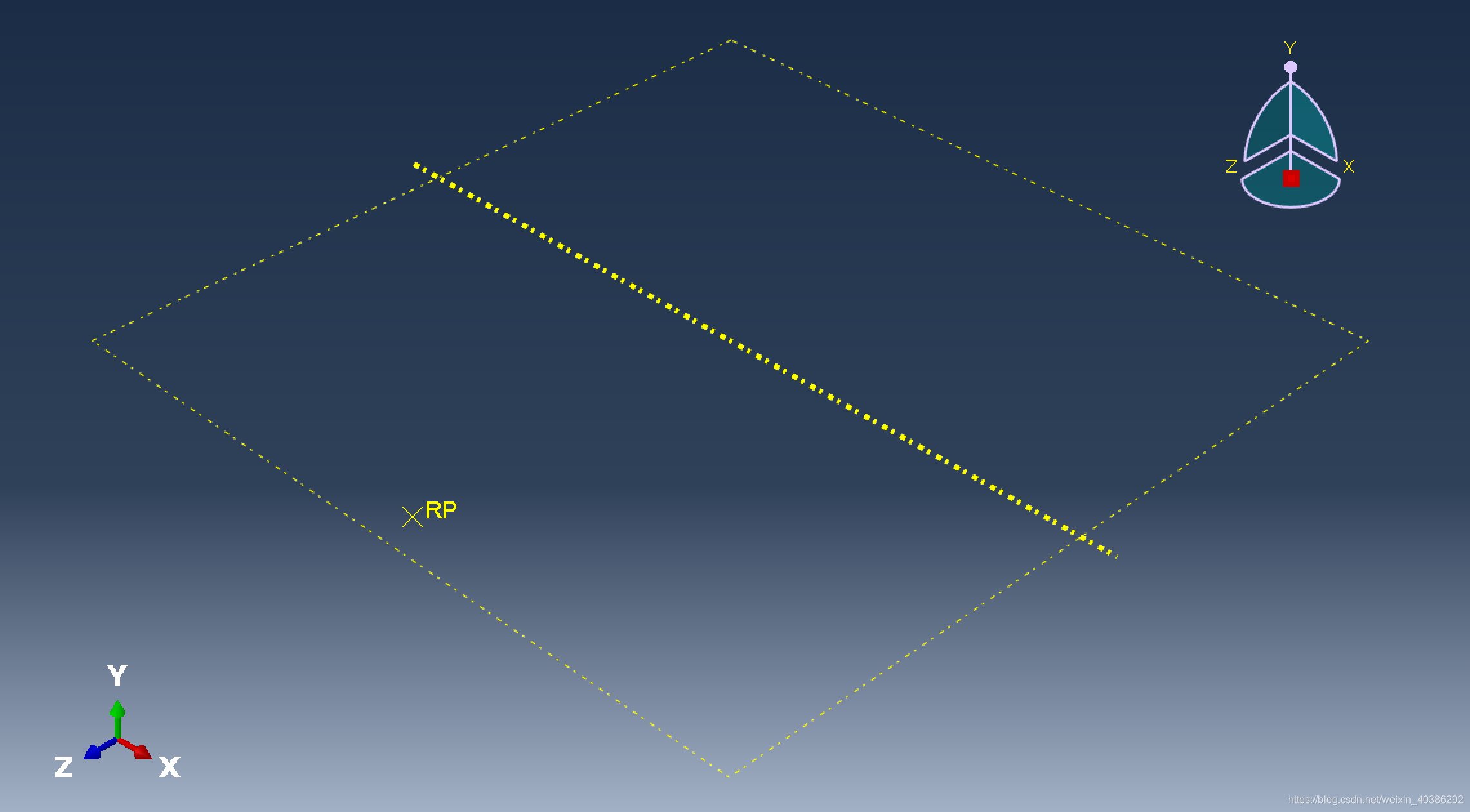

（如下图所示），是放样功能的关键。

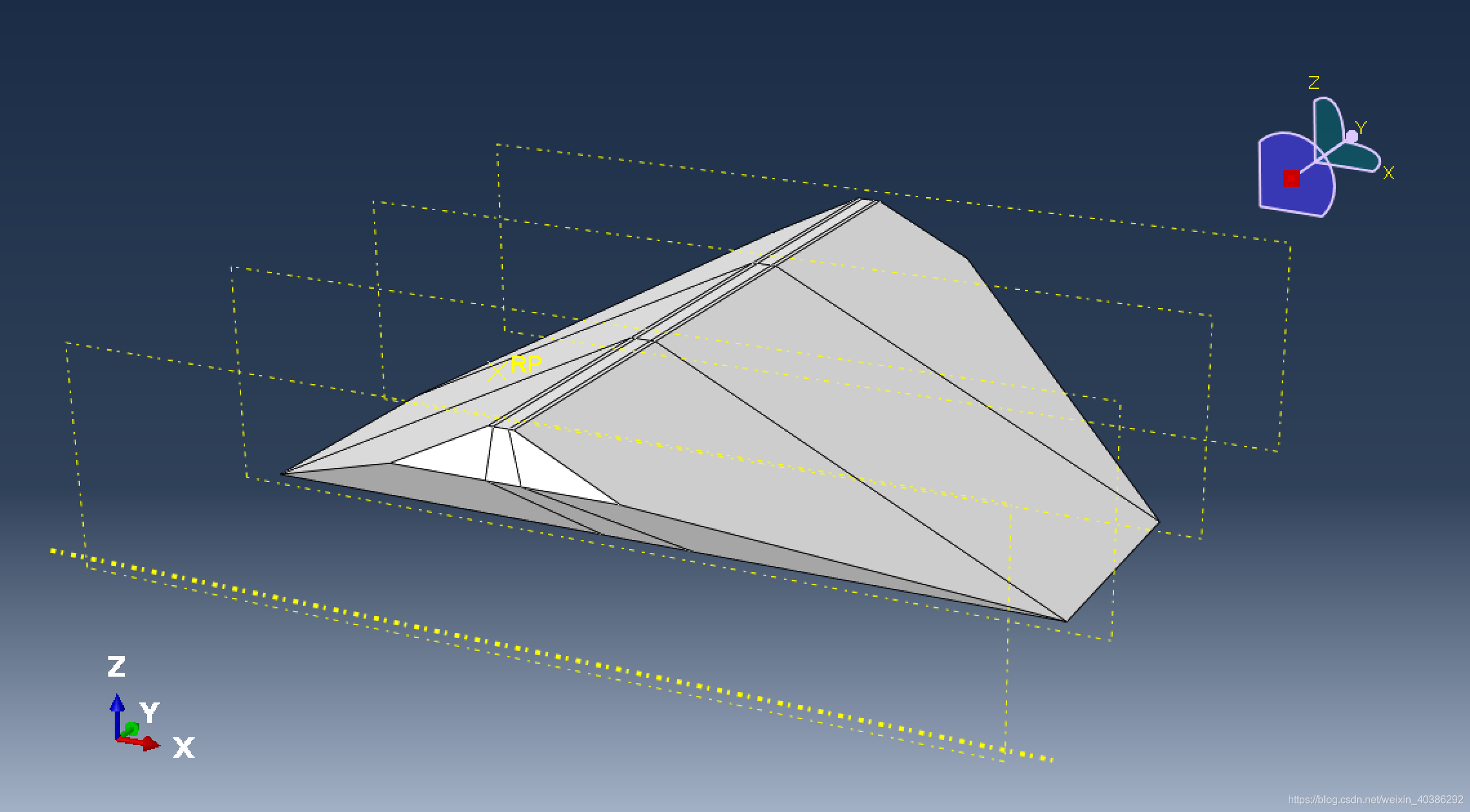

   创建完成的大坝部件如下图所示，具体的操作细节可以联系邮箱 huoli@baseone.cn，或微信 wfh8908，将会免费详细讲解。

2 创建属性

创建属性的内容主要是。

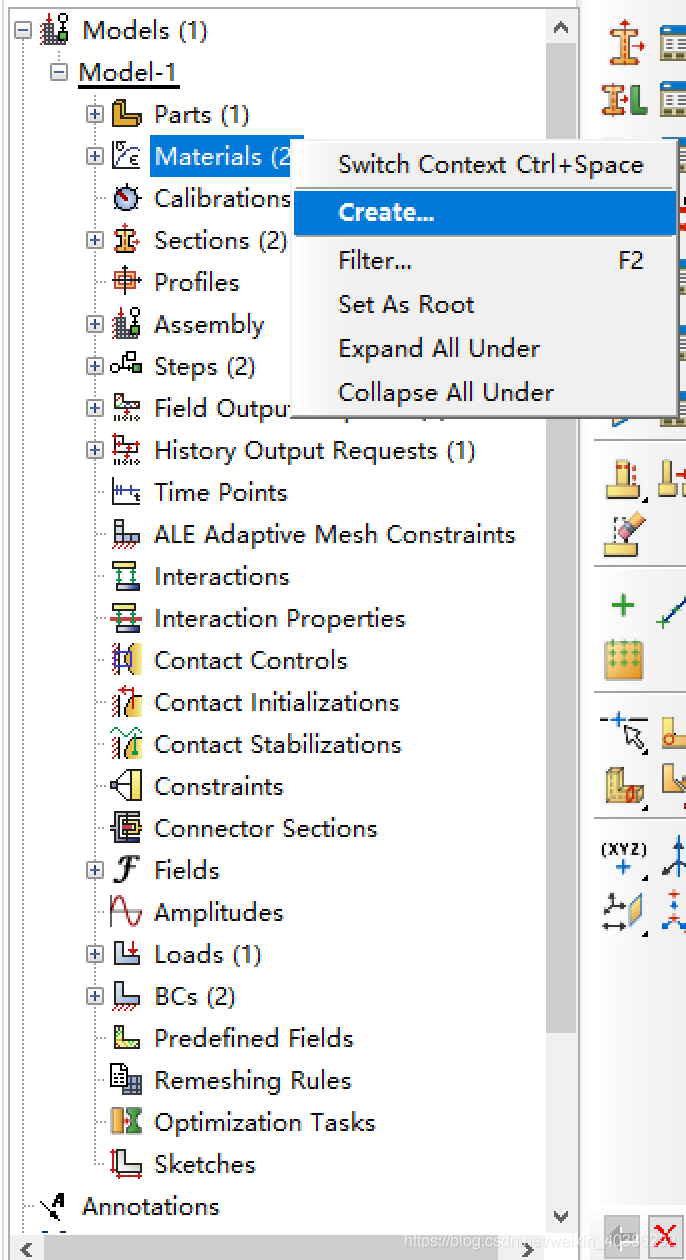

   如下图，Materials / 右键单击 / Create 打开创建材料对话框。

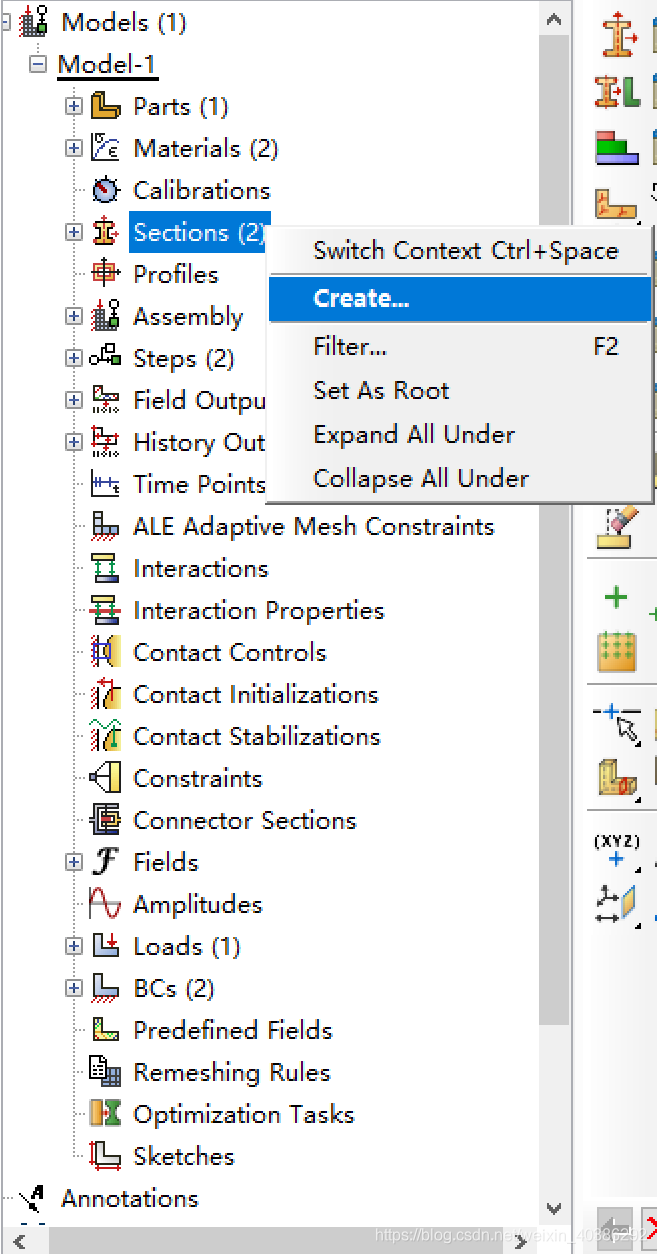

   如下图，Sections / 右键单击 /Create ，打开创建截面对话框。

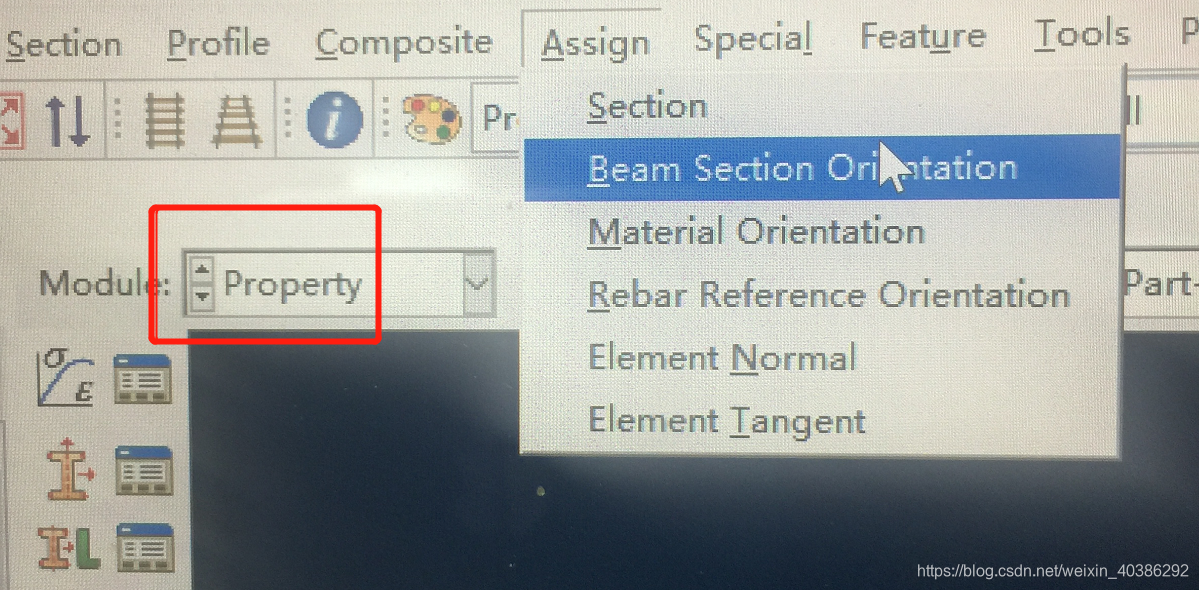

Module   下拉菜单选中 “Property”，然后在菜单栏 Assign / Section 打开分配截面特性的对话框。如下图所示

3 装配部件

4 创建分析步

5 定义荷载

6 定义边界条件

7 划分网格

8 提交计算

9 后处理
