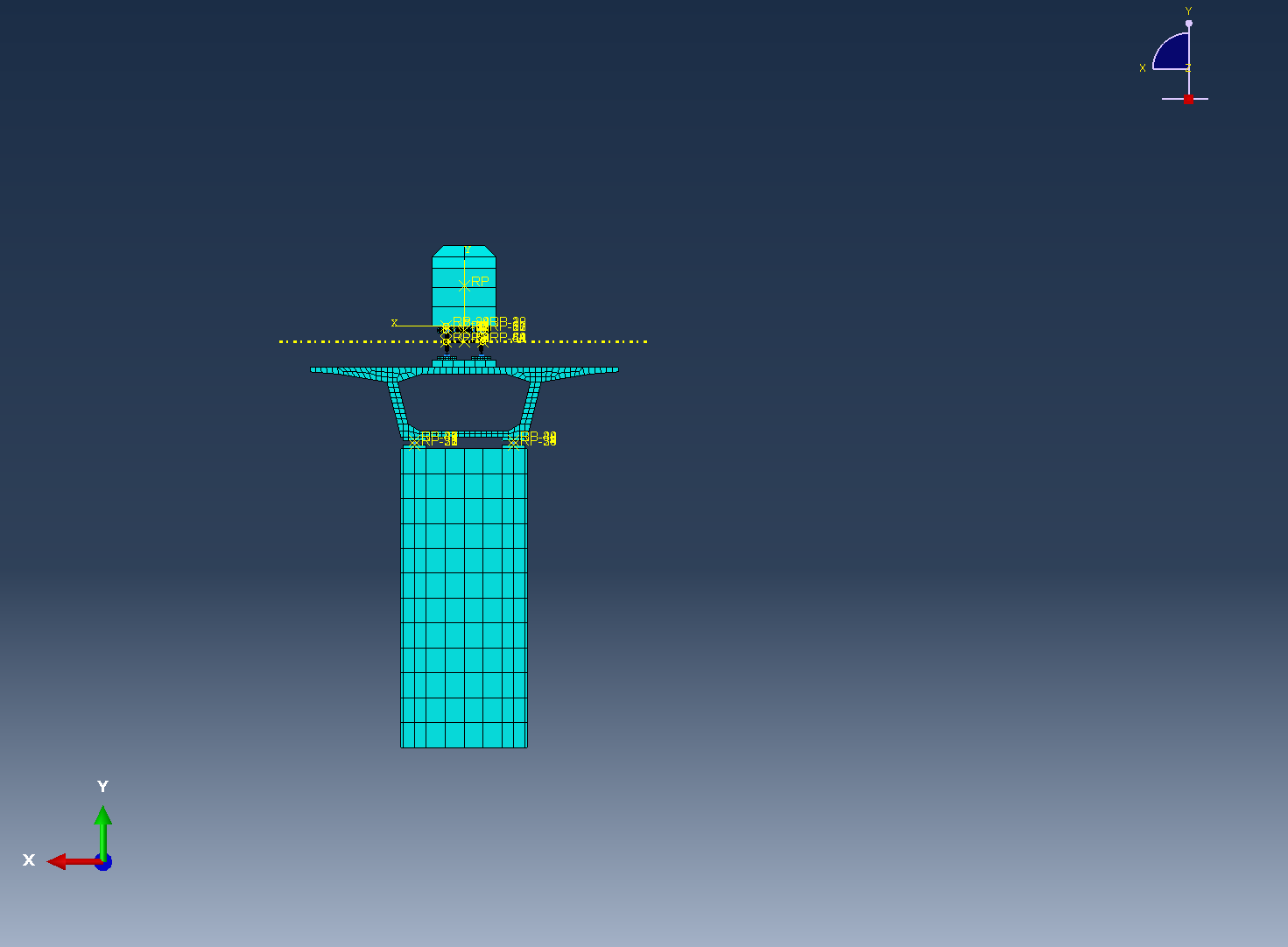

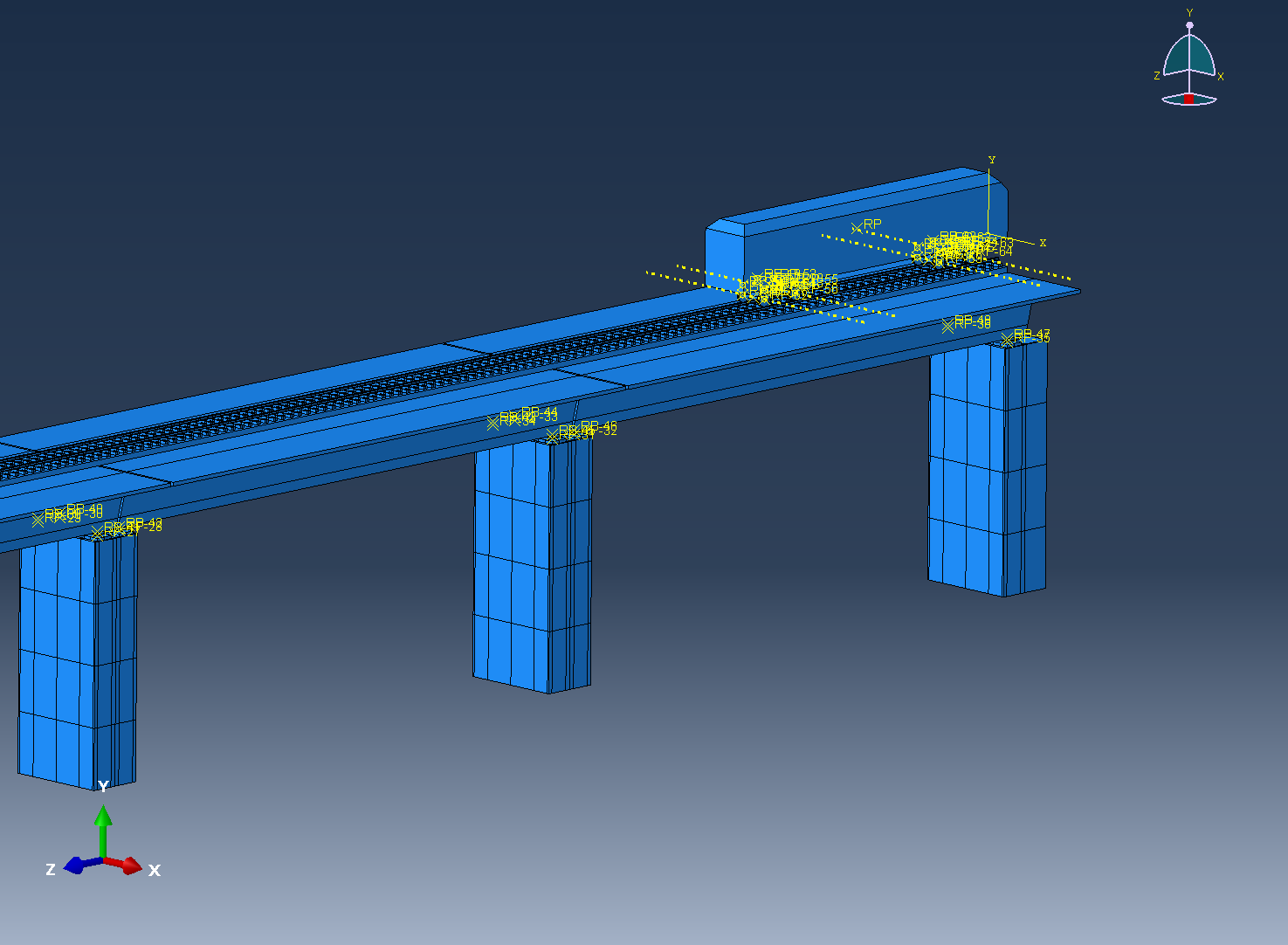

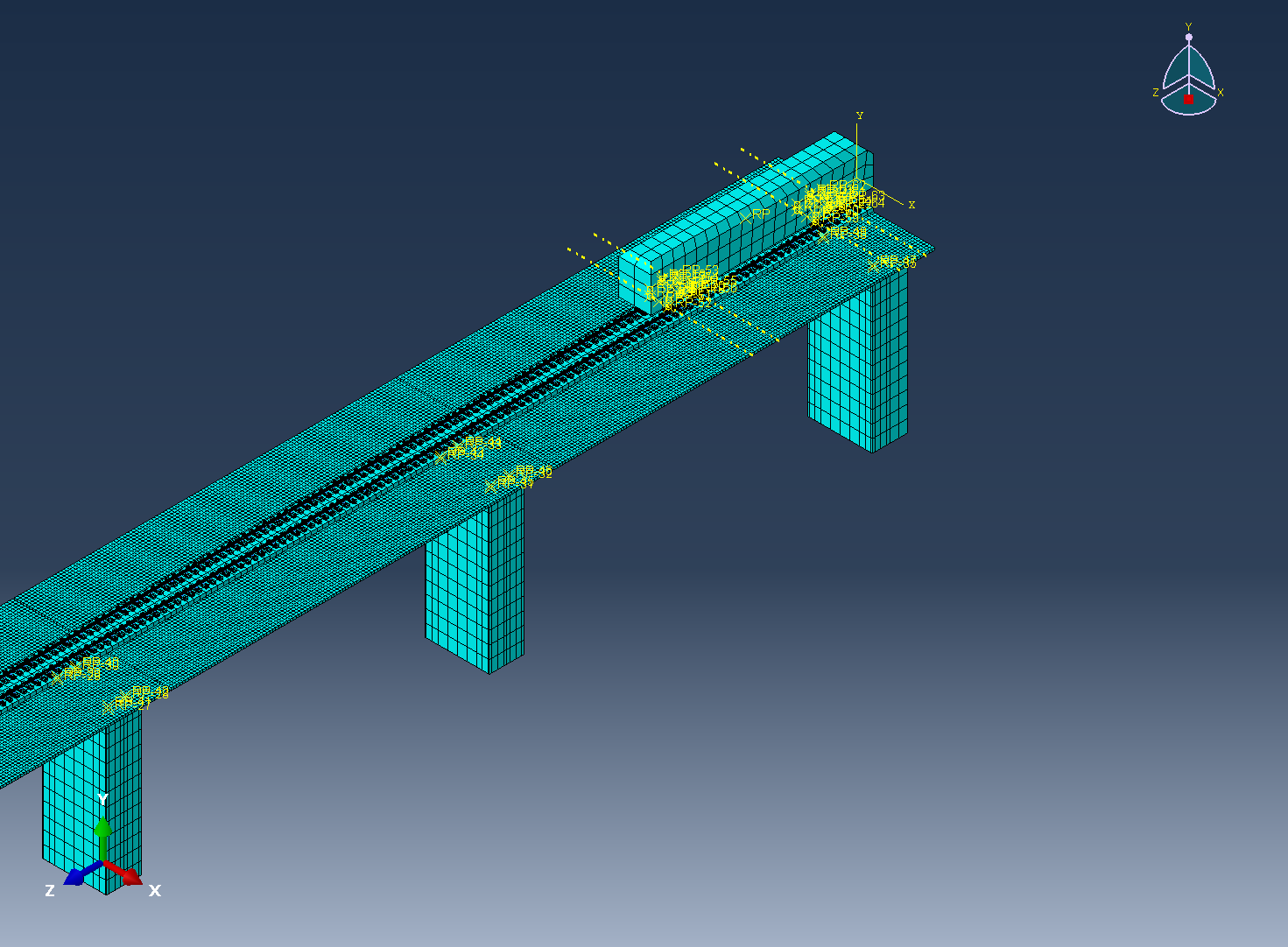

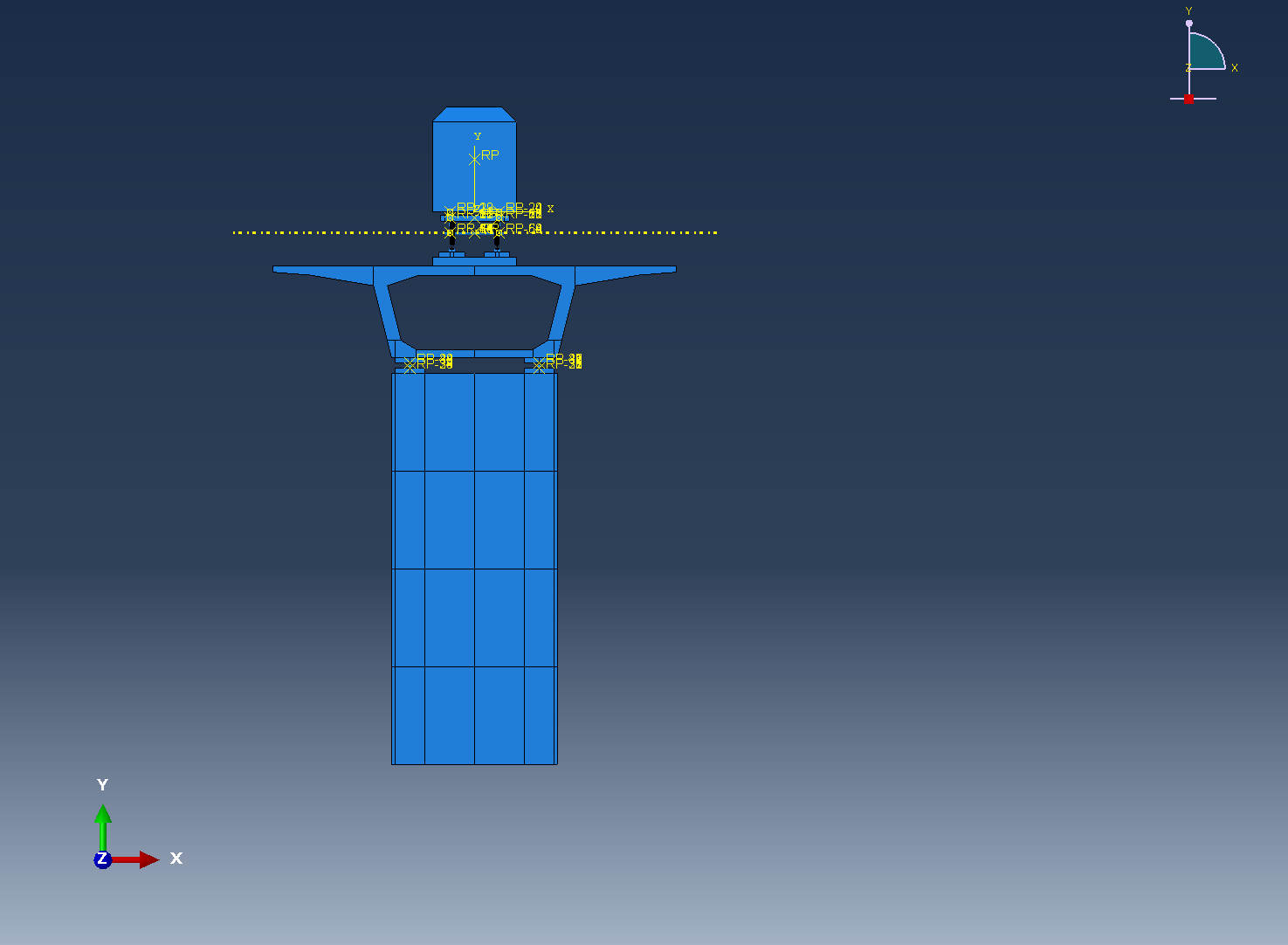

为加快求解计算速度，制作了简易模型，比较糙，也网格划分也大，直接在桥梁中间设置轨道结构（轨道结构建模是有问题的，这个得说下，我没修改，直接用了路基情况下的，即无间断线路），没放轨道不平顺，但建模思路没问题，可根据自己的实际情况修改模型。
模型列车为地铁B型车参数

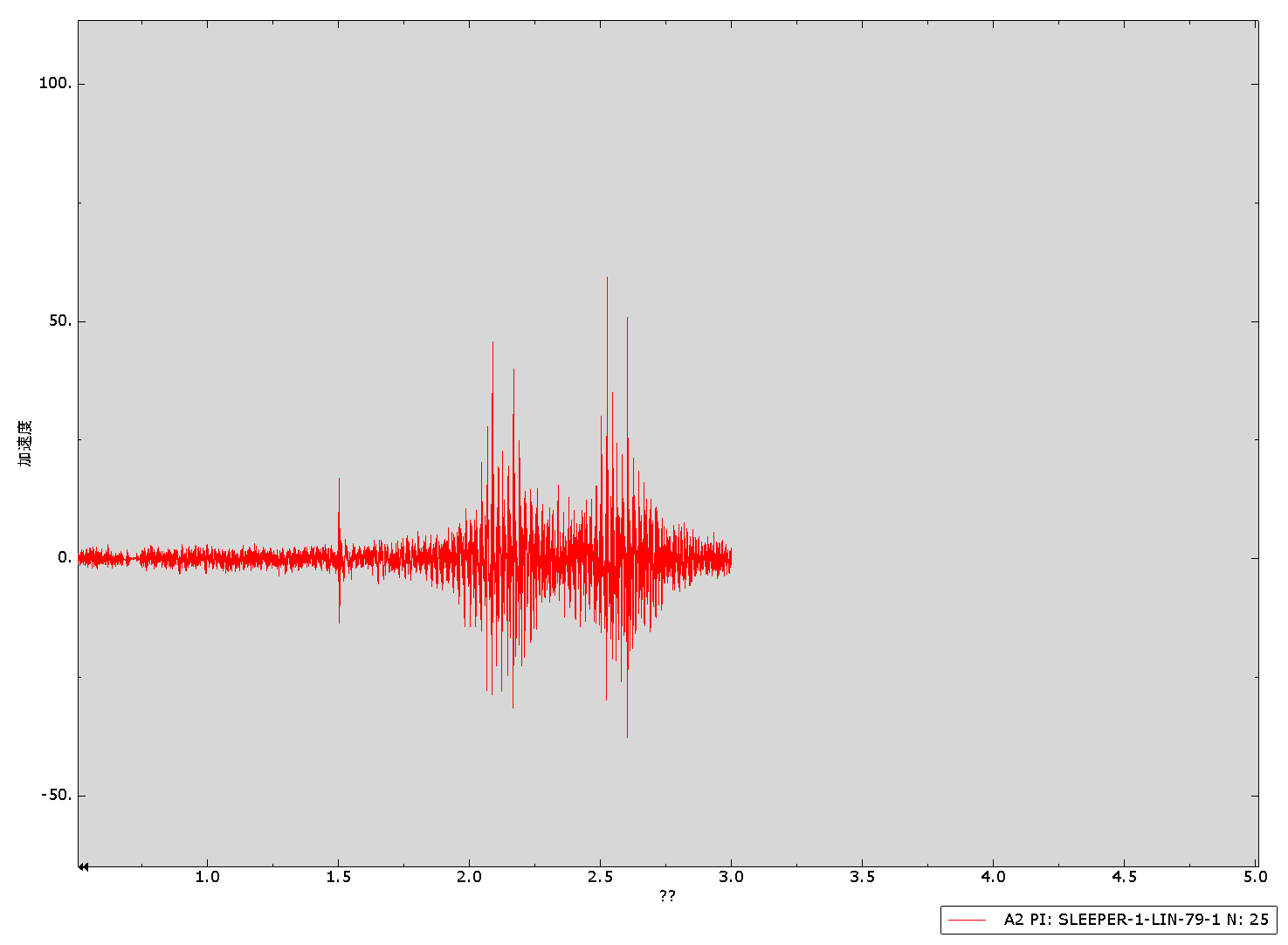

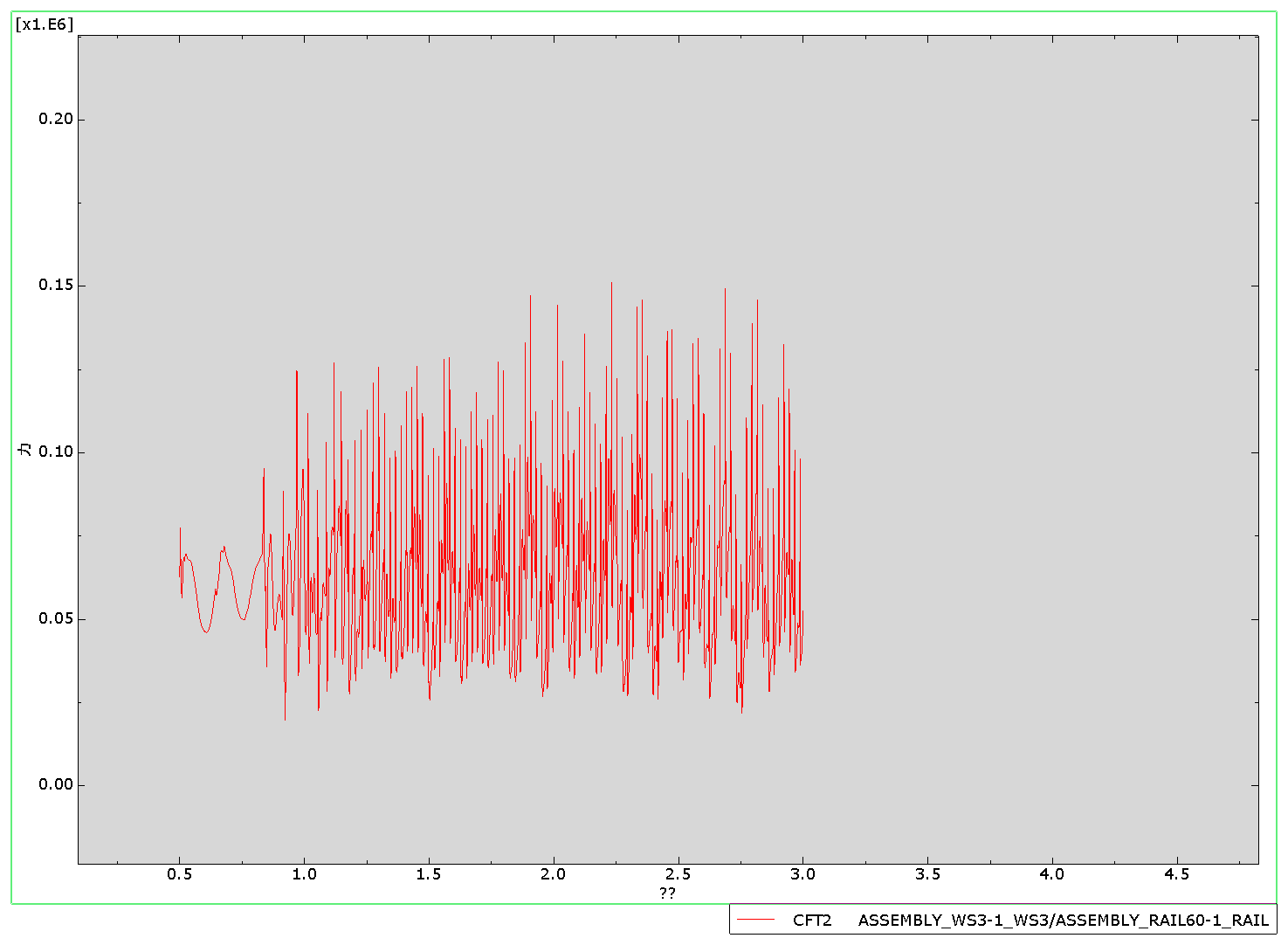

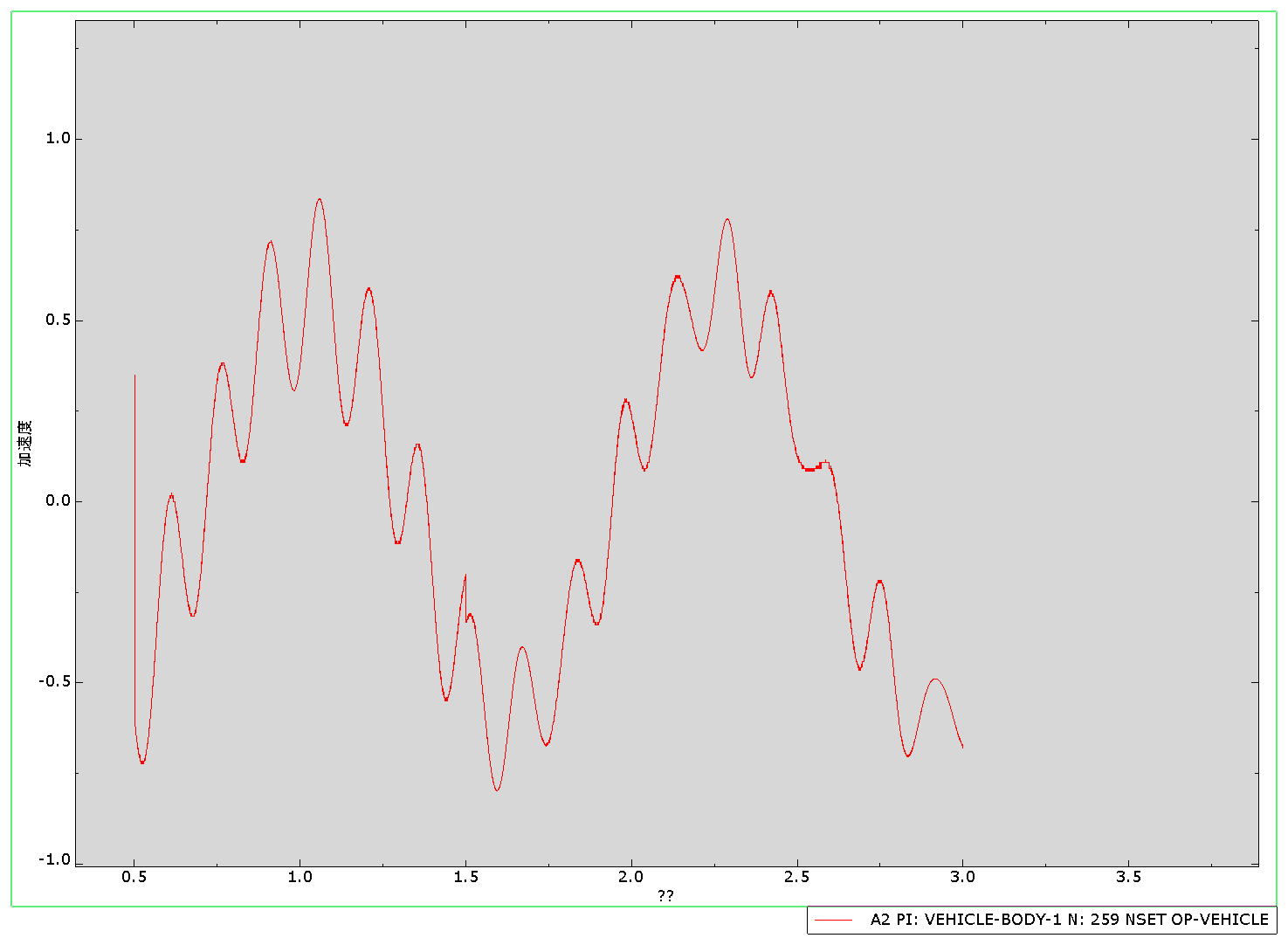

由于简易模型比较糙，且网格划分也大，跑出来结果肯定有点误差，可根据自己的计算要求，可加密网格，到时候跑出来的数据也会更加细致光滑。具体跑出来结果如下图所示，基本都在规范要求范围内，轮轨垂向力，车体加速度，轨道板加速度，钢轨加速度，轨枕加速度。
需要的模型私信我，见名称。
