新华DCS ICAN3.1系统本身具有管理虚拟CPU并运行程序的功能。并且上位机画面可以与DPU数据实时同步仿真。如果新华DCS 做 MODBUS 从站，一个第三方系统做MODBUS主站，该如何进行通讯测试呢。具体仿真方法如下所示：

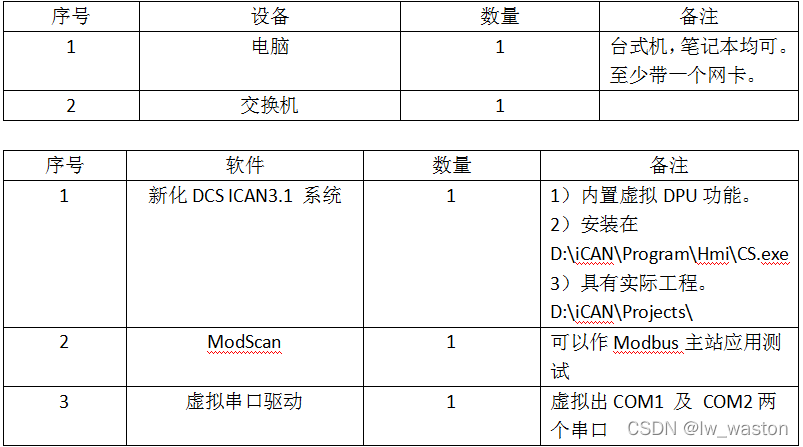

2.1硬件步骤：
1）电脑开机。
2）交换机连接电脑网卡。
3）交换机上电运行。
2.2软件步骤：
1）设置电脑IP
一般配置IP为A网工程站IP。 222.222.221.201/255.255.255.0
2）运行虚拟DPU及组态程序
参照第一篇《新华DCS系统通讯测试》方法
3）启动CS.exe软件
启动https://www.gofarlic.com\iCAN\Program\Hmi\CS.exe
4）配置新华DCS通讯文件
配置通讯配置文件Modbus2.cfg;通讯端口选择COM1 ，从站地址设定1。

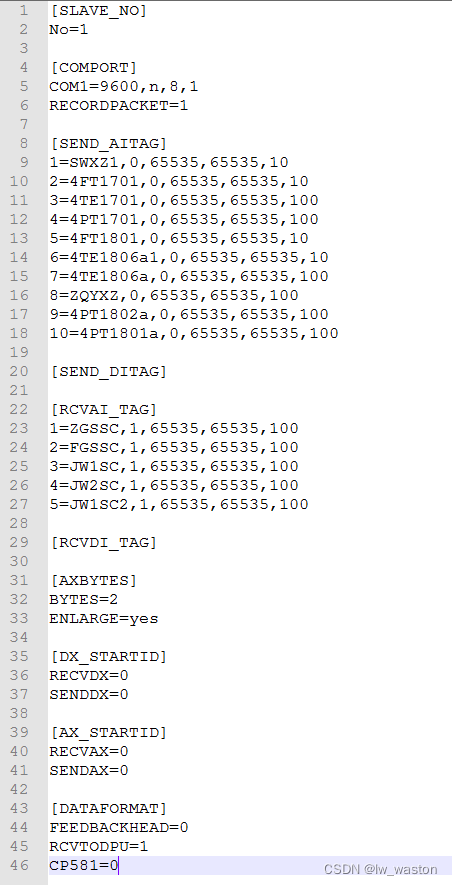

配置文件示例图片如下：
5）启动新华Modbus通讯软件
