新华DCS系统仿真测试方法详细介绍

新华DCS ICAN3.1系统是应用广泛并且功能非常强大的国产DCS系统。具有管理虚拟CPU并仿真运行的功能。并且上位机画面可以与虚拟DPU数据实时同步仿真。具体仿真方法如下所示：

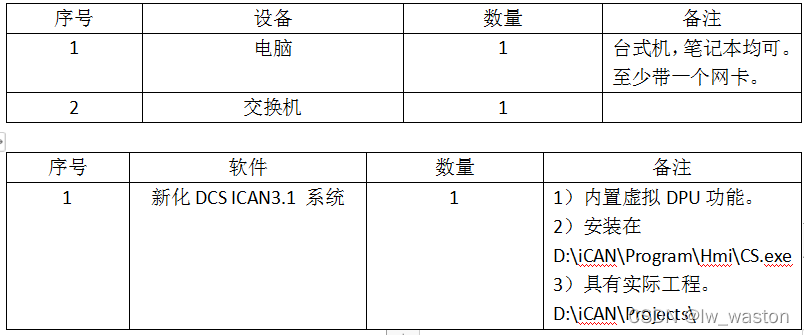

1、 需要设备及软件：

2、步骤如下：

2.1硬件步骤：

1）电脑开机。
2）交换机连接电脑网卡。
3）交换机上电运行。

2.2软件步骤：

1）设置电脑IP

一般配置IP为A网工程站IP。 222.222.221.201/255.255.255.0

2）建立虚拟DPU

登录 https://www.gofarlic.com\iCAN\Program\Vxcu 文件夹。选择文件夹下任意的VXCU*.vct文件。

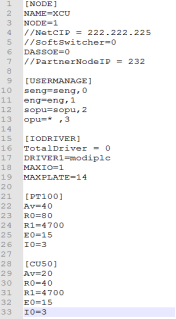

用记事本或Notepad++打开VXCU*.vct。一般如下显示。

修改NODE=1这个“1”改成你要仿真的DPU序号。比如改成6
改完保存。并把这个文件另存为VXCU6.vct。至此虚拟DPU6号站就建立了。

3）启动虚拟DPU

非常简单是一个意想不到的启动方式。
双击VXCU6.cvt。会弹出一个窗口程序。如果显示网络正常，并且Node：6。 就表明虚拟DPU已经成功运行了。
