SolidWorks创建常用基准面的三种核心方法详解与更多技巧探讨

SolidWorks 的功能比较多，关于每个功能的用法大家都熟练吗？今天小维来说说关于基准面的不同创建方法。

基准面是绘制2D草图的放置平面，除了系统提供的前视基准面、上视基准面和右视基准面外，用户还可以轻松的创建新的基准面，不但可以作为新的草图绘制平面，还可以作为视图定向的参考面、创建剖视图的辅助面、拔模特征的中性面、装配体的零件配合参考面等等。

案例：与上视基准面平行，且向上偏移距离为60mm。

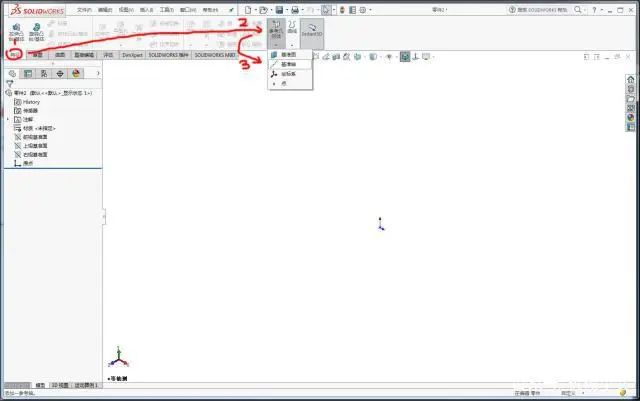

1、特征—参考几何体—基准面；

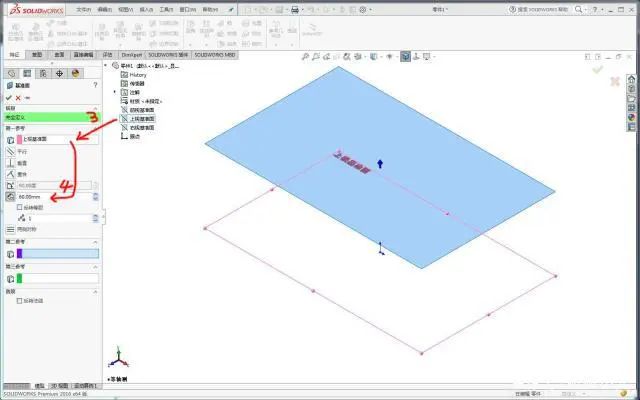

2、第一参考选择【上视基准面】—修改偏移距离：60mm；

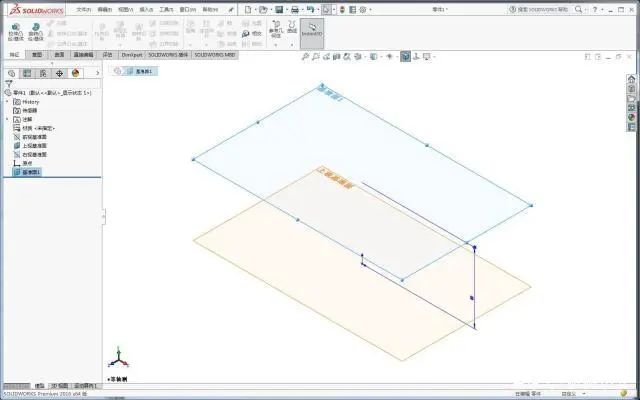

3、打钩确认，完成。

案例：绕基准轴（上、右基准面的相交线）旋转，与上视基准面夹角为60度。

1、特征—参考几何体—基准轴；

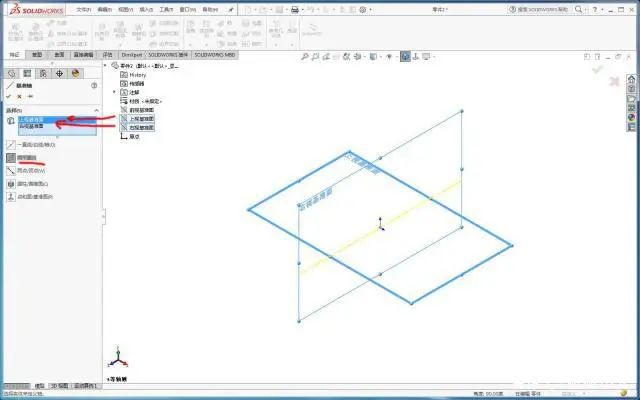

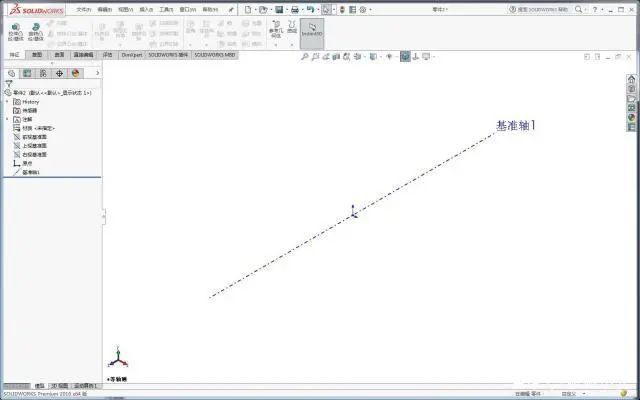

2、选择【上视基准面和右视基准面】，然后打钩确认；

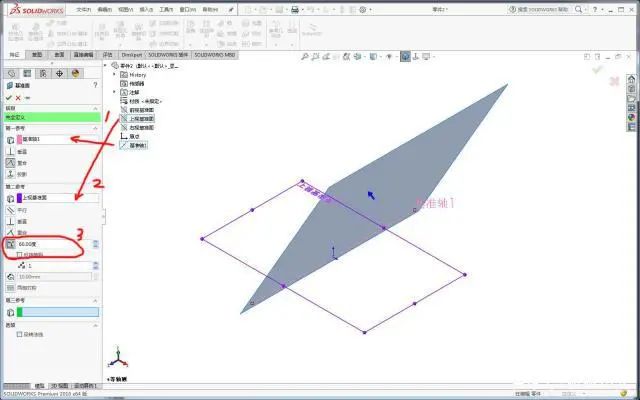

3、特征—参考几何体—基准面—第一参考：基准轴1；第二参考：上视基准面—修改角度为：60度；

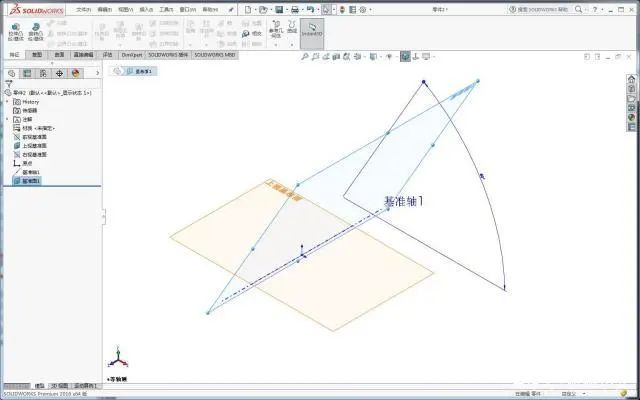

4、打钩确认，完成。

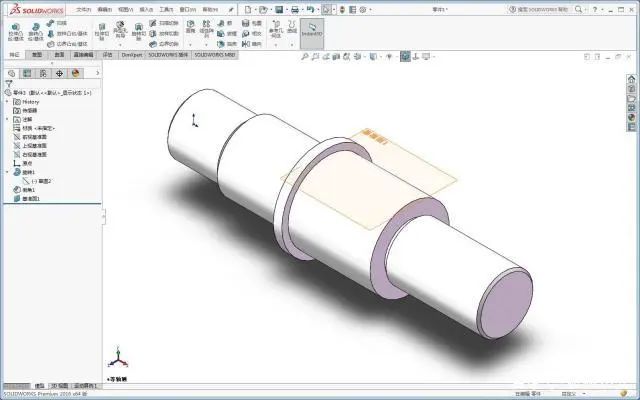

案例：与圆柱面相切，且与前视基准面垂直。

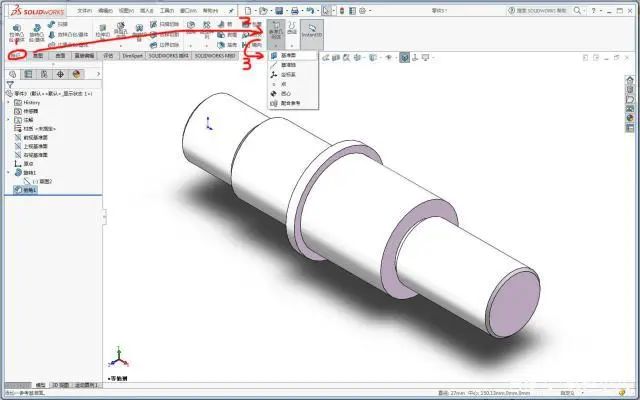

1、特征—参考几何体—基准面；

2、第一参考：圆柱面，相切—；第二参考：前视基准面，垂直；

3、打钩确认，完成。

以上就是3种常用类型的基准面创建方法，大家根据不同情况，灵活创建新的基准面。
