SOLIDWORKS Electrical：解决三大常见问题的方法

图纸关联的地方太多，低级错误总是规避不完?设计好的电气图到了现场却总是装不好?机械电气多个团队并行工作，沟通不畅一团乱麻?规避错误准确出图、提前布局工艺配装、有效加强团队协作，了解达索系统SOLIDWORKS Electrical更多高效应用场景。

一：准确出图挑战

电气出图是一个严谨的流程,初审、复审、终审，我们已经规划了所有能想到的审核环节，但最终各个环节出错率仍然很高我们该如何解决呢?

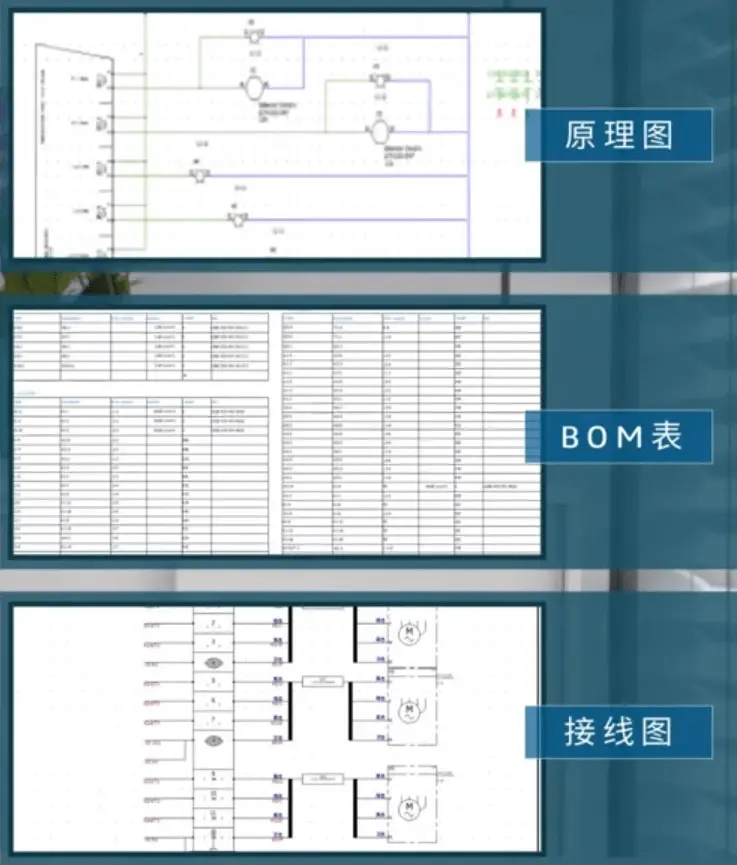

一个基础的电气图纸通常有原理图、Bom表、接线图构成，三者之间相互关联，若修改其中一个，者其他两张图标需要同步修改，但某些项目能够达到几百项零部件，这个时候需校核的数据直接翻了三倍;也就是说相当于多出了3倍的工作量，按照传统的人为方式出错是不可避免的

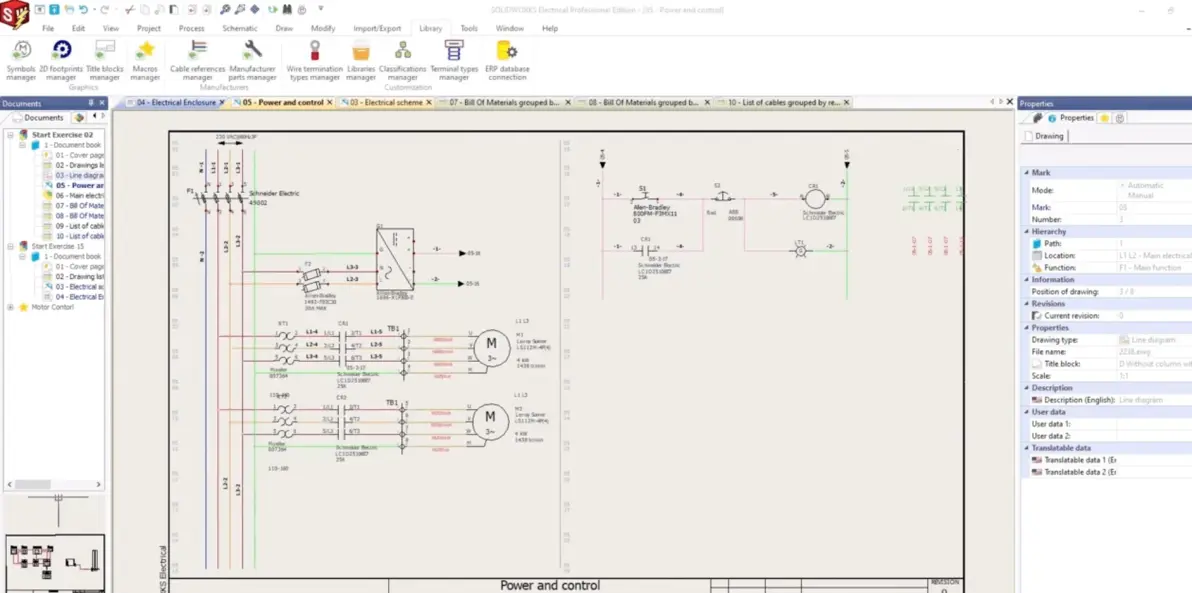

SOLIDWORKS Electrical的自动出图功能，修改原理图，一键生成和更新BOM清单、接线图等关键参数，节省了大量的人力从重复的审核把关中释放出来完成更多的工作，并且还能够大大减少出错概率

二：工艺装配挑战

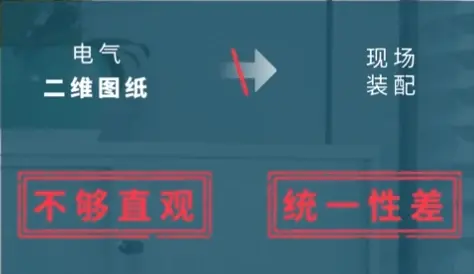

原理图只是完成了第一步，发到生产现场根据PDF图纸来进行工艺制造，电气二维图纸能够指导生产，由于不够直观的原因大概率上指导不了装配，为了实现图纸上的设计信息生产部门需要在车间现场，为电气柜进行开孔和布线规划，通常情况下会导致规范统一性差，还可能出现空间不足导致柜门关不上的问题

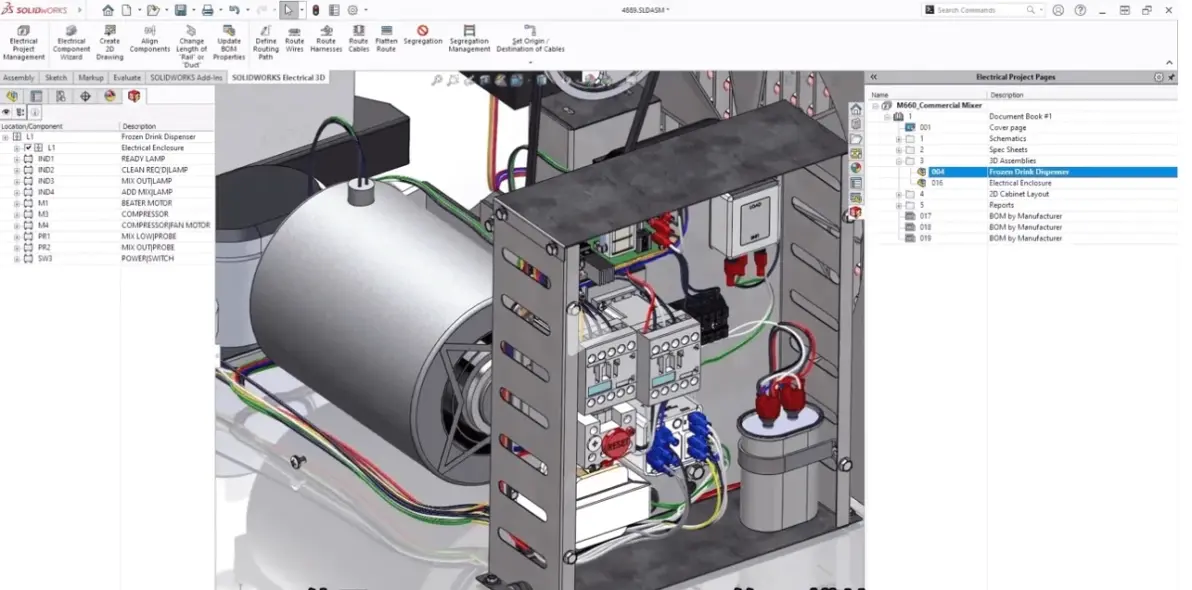

使SOLIDWORKS Electrical的3D模块，可以实现三维布线、自动开孔、空间干涉等功能，还能够帮您计算电线的长度，让装配现场可能会遇到的尴尬情况，在设计阶段就能够被完美的解决

三：团队协作挑战

还有一个困扰，在各个部门之间比如机械和电气部门]，经常会出现设计数据不一致的现象，机械部门已经生成新的版本，电气部门却不能及时更新，

还在使用以前的版本工艺加工的时候才发现错误，最终出现责任不清，无法追溯的情况。如何让两个独立的业务模块的人，高效协作能在同一个设计平台下，基于同一套设计数据很重要

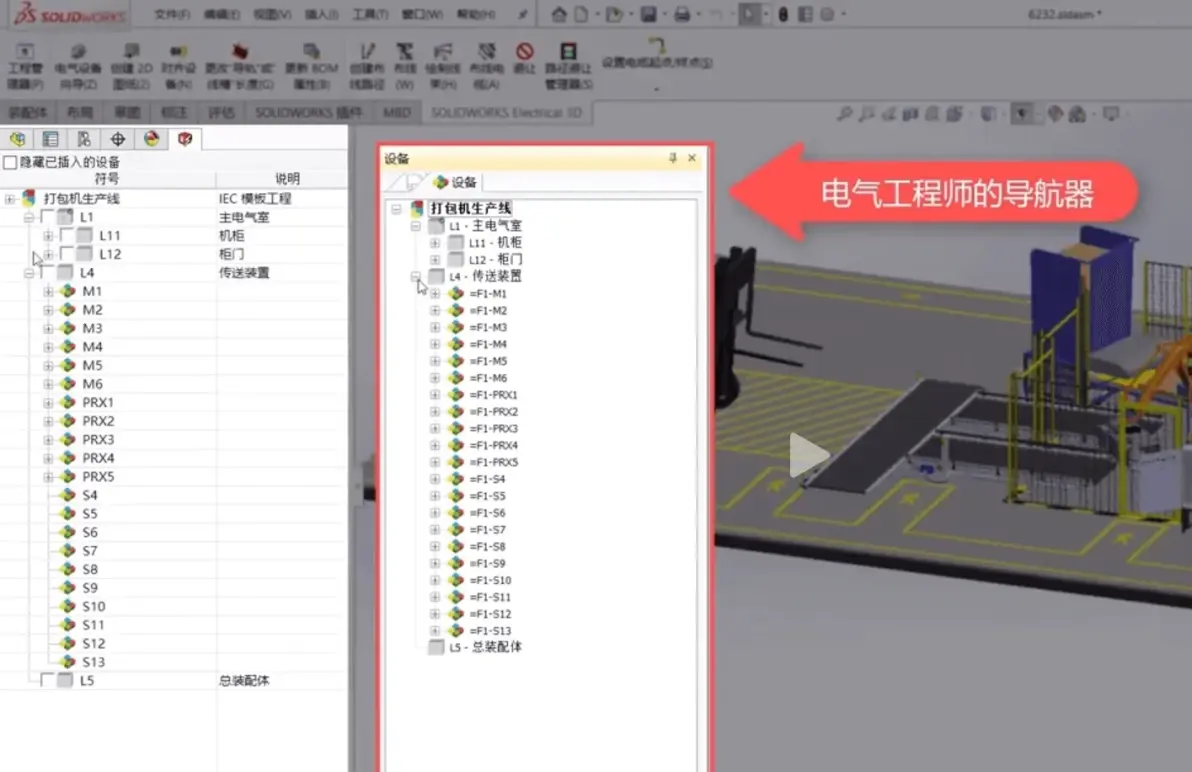

SOLIDWORKS Electrical模块和CAD模块无缝融合，当您修改机械结构的时候电气团队马上会收到修改提示，同样当修改电气接口的时候结构设计团队也能看到明显的标注，您不用再为版本的数据发愁而且协同设计能够大大缩短设计周期
