UG NX10.0编程基础教程——球体和布尔运算

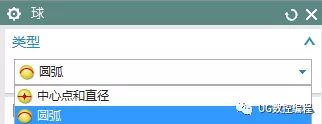

球体有两种创建方法，如下图

中心点和直径：点即为球体的中心，点的创建方法参照前序基础知识；直径就是球体的定型尺寸。

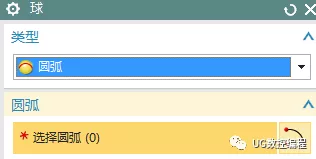

圆弧：选择现有圆弧，此圆弧的尺寸的则代表了该球体的尺寸和位置

2、布尔运算

    布尔运算等同于数学中的加减乘运算，NX为三维实体操作，一般情况下，在一个prt文件中，只能有一个实体，用户无论做多少个操作，最后得到的实体一般情况都是一个实体，这样就是涉及到实体之间的关系。合并是两个或者多个实体求和成一个实体；减去是一个实体减去另一个实体，一般常说的就是从一个实体上去除一块；相交是求两个实体的交集，共有的实体

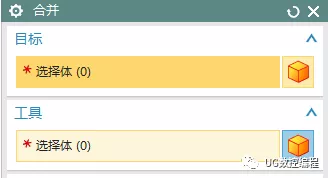

    合并，目标和工具不用区分，目标位置选择一个实体后，自动跳到工具操作，工具里可以选择多个实体，因此，求和比较简单就是把要加和的实体直接选择到一起，确定即可完成求和操作。

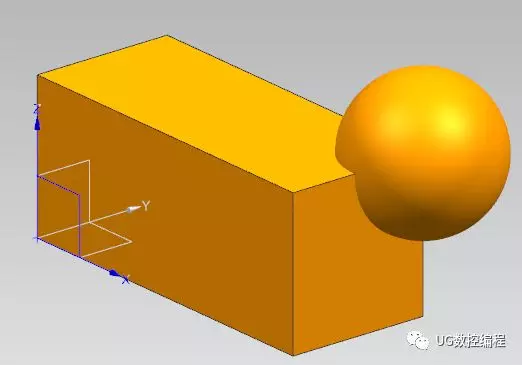

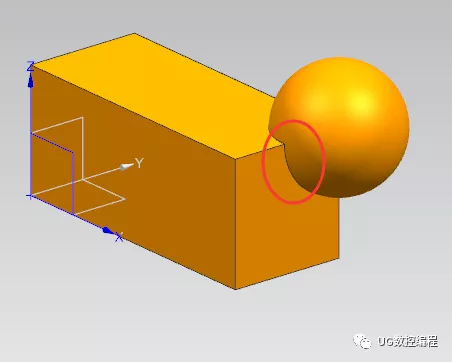

    两个未求和的实体，大家看相交的地方没有棱边，说明二者是分离实体，这个小细节可以帮助大家迅速判断绘图区的实体是不是一个整体

求和后的实体，在相交地方就出现了棱边记号，这就是一个很好的提示。

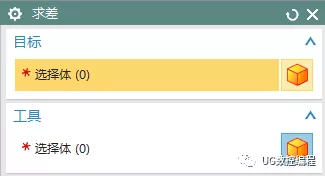

求差要注意目标和工具，二者互换求差结果不同，目标表示主体，工具表示被减去的地方

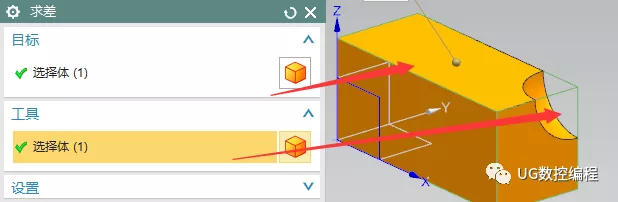

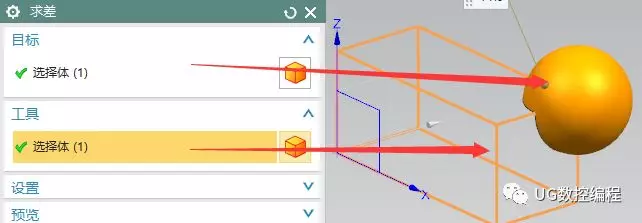

    下图两个实体求差的时候，方体和球体互为目标时，求差的结果差别，谁做目标谁就是保留下来的实体，这个在实际操作时，根据情况进行选择即可。

点击免费领取☞数控车、数控铣编程手册，UG编程视频教程、软件安装包安装教程、后处理、外挂等超多素材

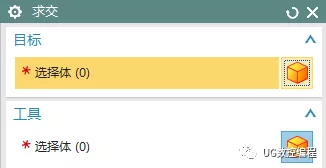

    求交在选择目标和工具时不用区分，直接选择存在共同实体部分的实体即可，目标只能选择一个实体，工具可以为多个实体

    一个方体与两个球体的公共部分，注意目标只能选择一个实体，不能随自己心情想选哪个就选择哪个。

    布尔运算中，目标只能选择一个实体，工具可以为多个，选择的时候根据实际情况进行选择，一定保证实体之间存在重叠部分才能进行布尔运算。

    布尔运算中有一个设置在建模过程中作用很大，保存目标和保存工具这两个选项，从字面上来看，就是把上面选择的目标和工具里的实体在进行运算后，保存与否，不启动的话，原有实体就没有了，如果启动的话，原有的实体就留下，也就是在原来位置多出一个原来的实体。默认情况下，这两个设置不启动状态。

     布尔运算这个功能它有单独的命令也有结合到其他命令中的，比如在拉伸、回转、圆柱体等等都有这个运算，意义就是，新建的实体是不是与原有的实体进行加减乘运算。
