HyperWorks网格划分技术之球体特殊划分方法啃梨法详解

各位想必已知道一些球体的经典划分方法了，本人在此再给出一种方法。

因为剖分的实体像被人啃过的梨，因此称为啃梨法。

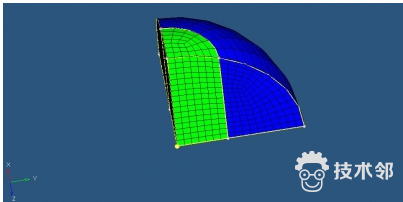

取四分之一模型剖分。

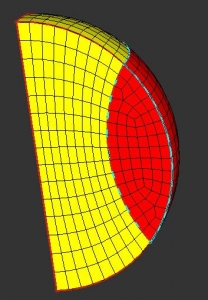

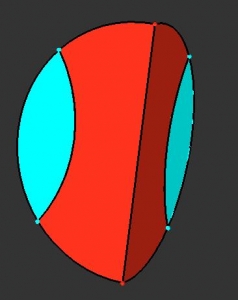

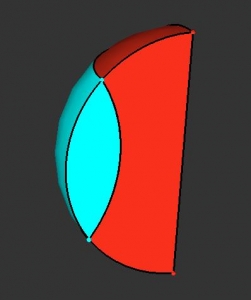

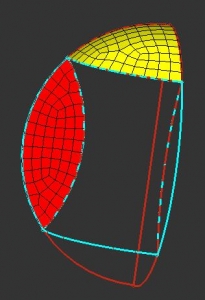

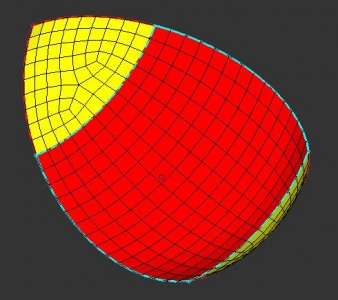

剖分的过程和方法可以从下面几幅图中看出，

基本思路是剖分实体以满足solid map的要求，主要是产生能够拉伸的源面和路径，这是一种非常重要的剖分思路。

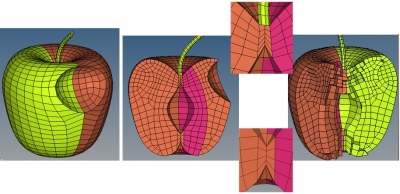

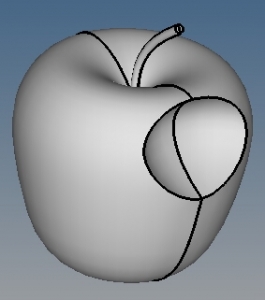

被啃了一口的苹果，这个更有难度


我是好长时间才画了一个。


用的是HM11.0，尤其是中间芯部，不好处理，网格质量不太好控制，太尖了，模型中有6面体和5面体。没有4面体的。

如图中所示，把球切成一个圆柱和周围部分

各位可以试试看……
