hyperworks横向稳定杆六面体网格划分及强度疲劳仿真分析

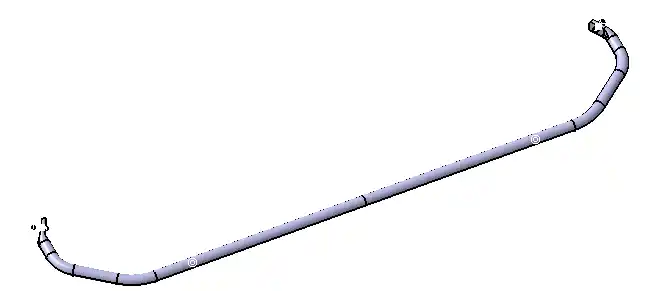

  横向稳定杆作为性能件，我们需要对其刚度进行设计：

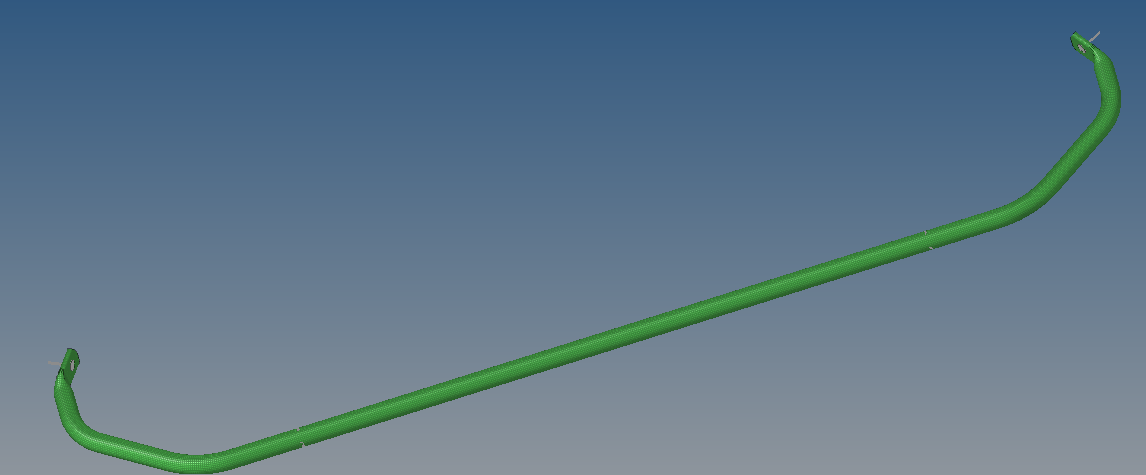

同时，稳定杆的刚度又分为线刚度、扭转刚度和侧倾角刚度，为了对刚度进行计算，我们运用hyperworks软件，对稳定杆进行六面体网格划分，

同时利用其自带的求解器，计算上述三个刚度：

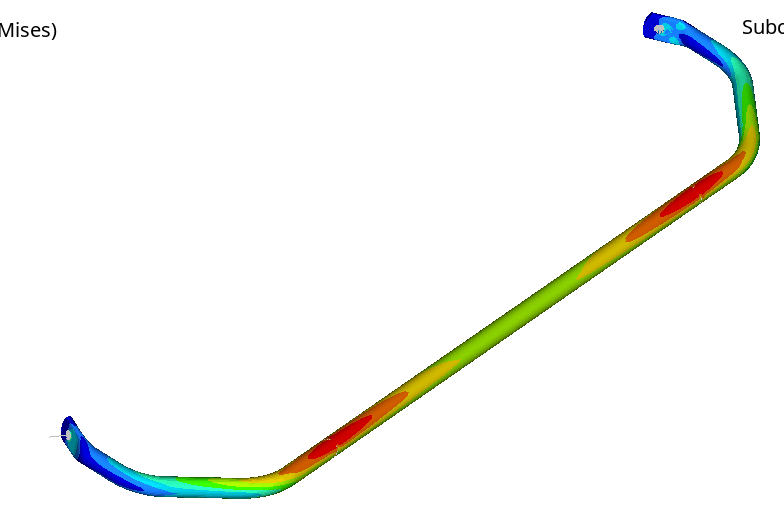

上述稳定杆，仿真分析的稳定杆线刚度为28.5N/mm，扭转刚度为14.7N.m/deg，而侧倾角刚度为552.1N.m/deg，同时，仿真分析的疲劳应力为650MPa。

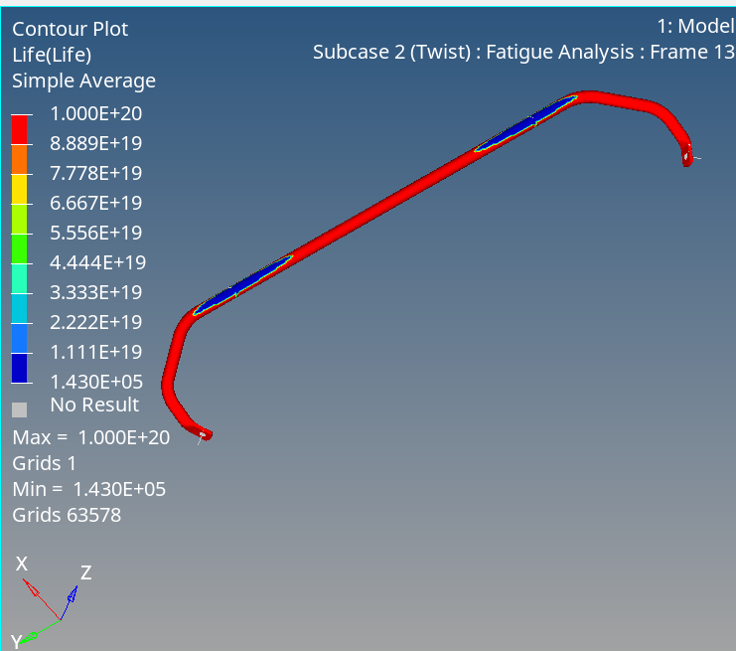

  此外，除了刚度和强度之外，我们利用optistruct软件，还可以仿真计算其在Twist工况下的台架疲劳寿命：

该稳定杆的台架疲劳寿命为14.3万次。

具体仿真分析过程：https://weike.fm/WnIf72b939
