Catia静应力分析and模态分析操作步骤与结果解读

静应力分析

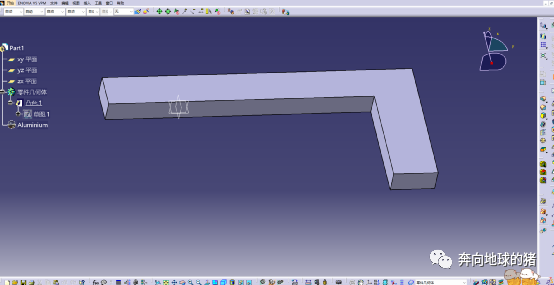

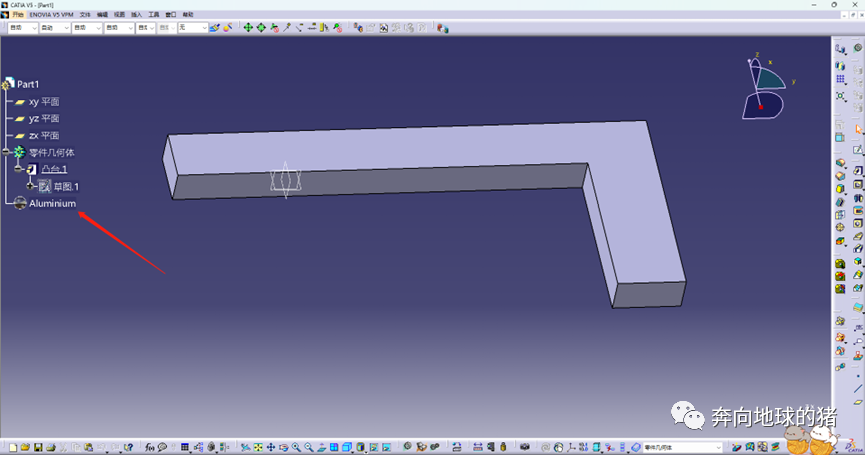

1.首先导入模型并赋予材料属性

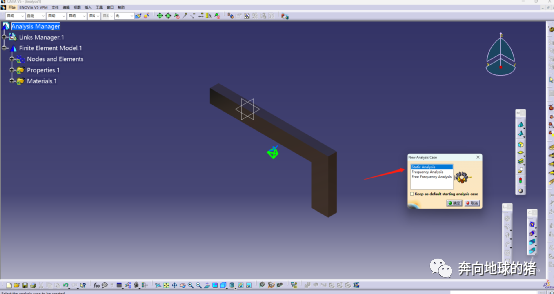

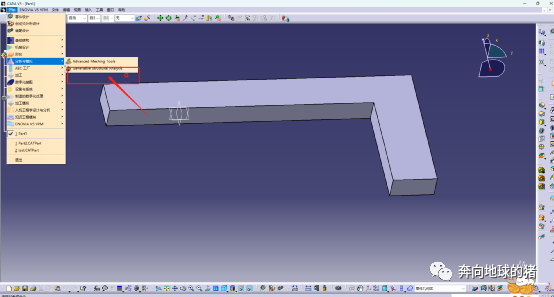

2.进入分析与模拟的Generative Structural Analysis，选择第一个Static Anslysis

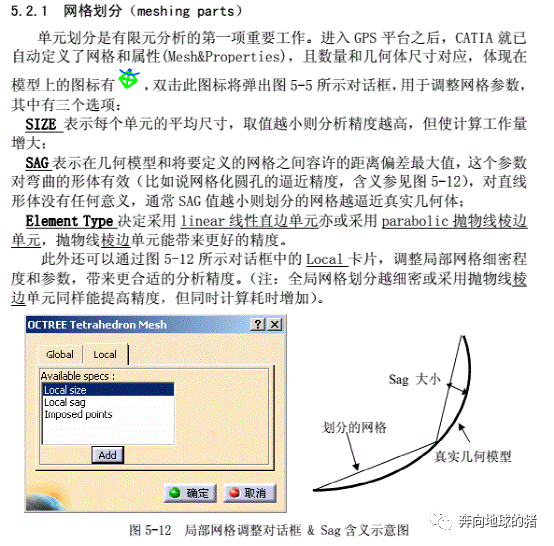

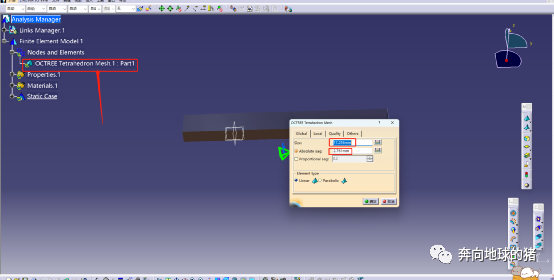

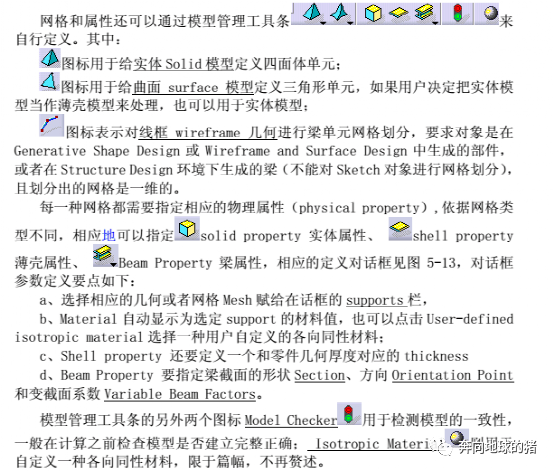

3.划分网格，双击OCTREE Tetrahedron Mesh.1:Part1，进入OCTREE Tetrahedron Mesh窗口，选择喜欢的Size和Absolute sag：

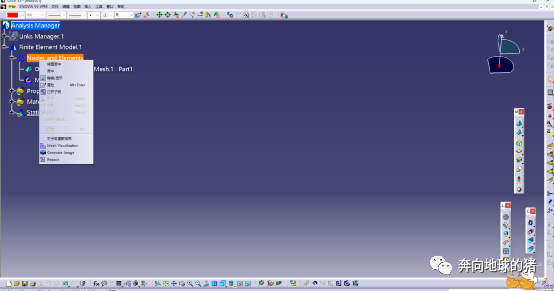

4.右键Nodes and Elements，Mesh Visualization，点击YES，划分网格完成

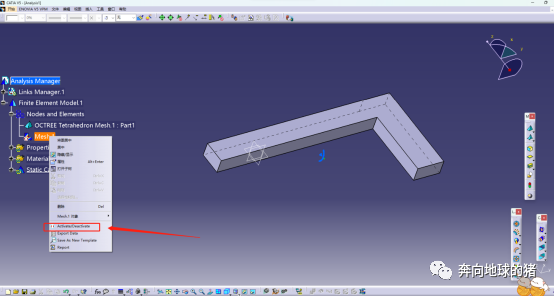

5.将网格抑制一下，才能看到几何模型并添加支撑和受力

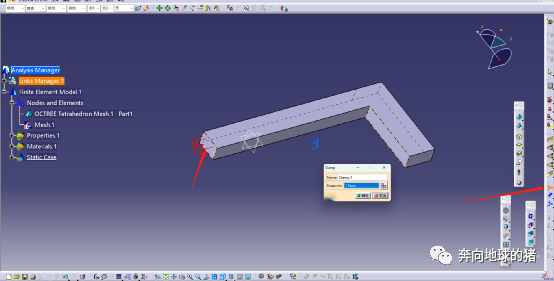

6.点击Clamp并选择要固定的点线面

7.点击Distributed Force创建一个受力面，并设置受力在XYZ方向的大小，坐标系可以自己定义

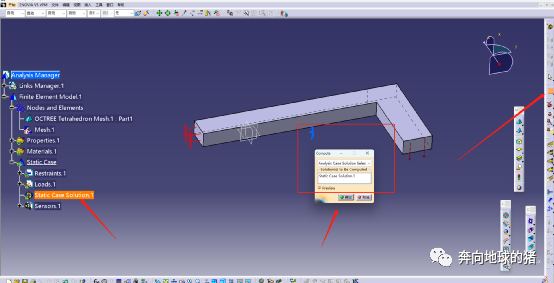

8.选中Static Case Solution.1，点击Compute，确定计算

9.完成后点击YES

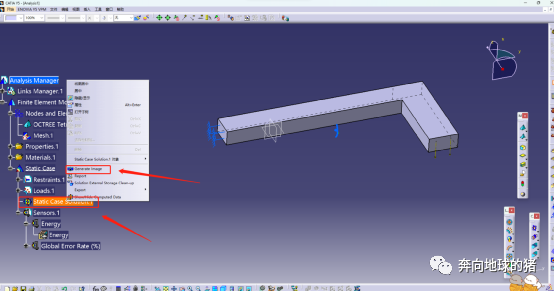

10.选中Static Case Solution.1右键选择General Image，然后选择自己想要的结果

11.着色方式和动画显示可看箭头方式生成

模态分析

1.导入模型，设置材质

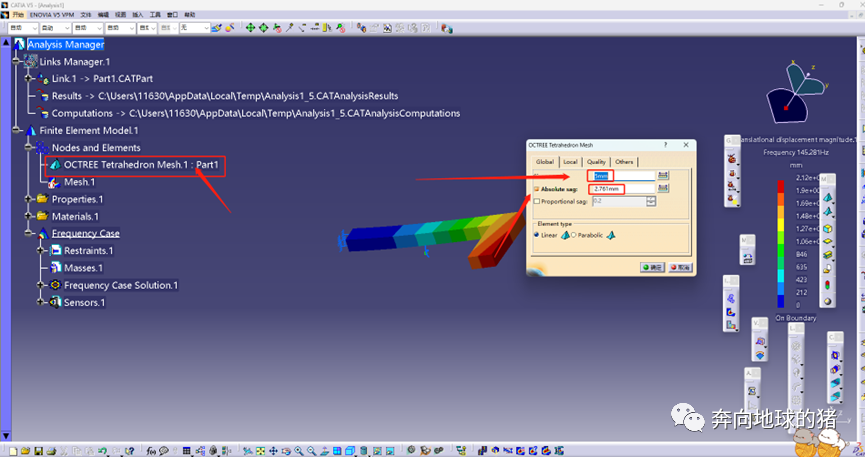

2.划分网格，按需设置

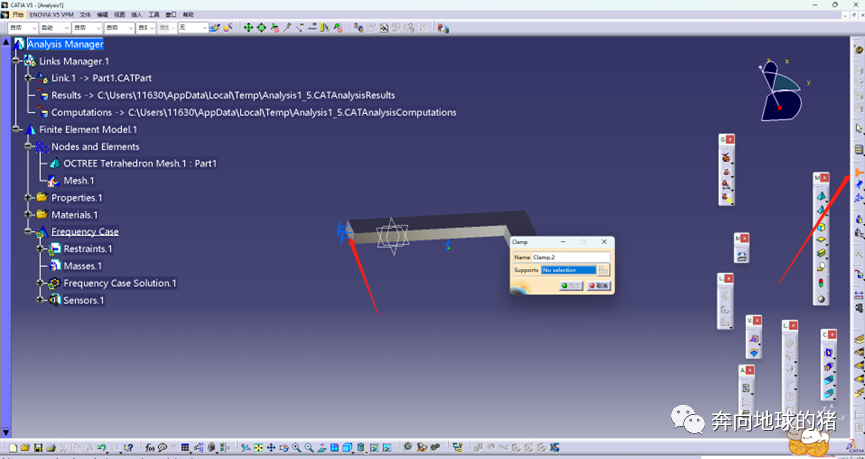

3.设置支撑位置

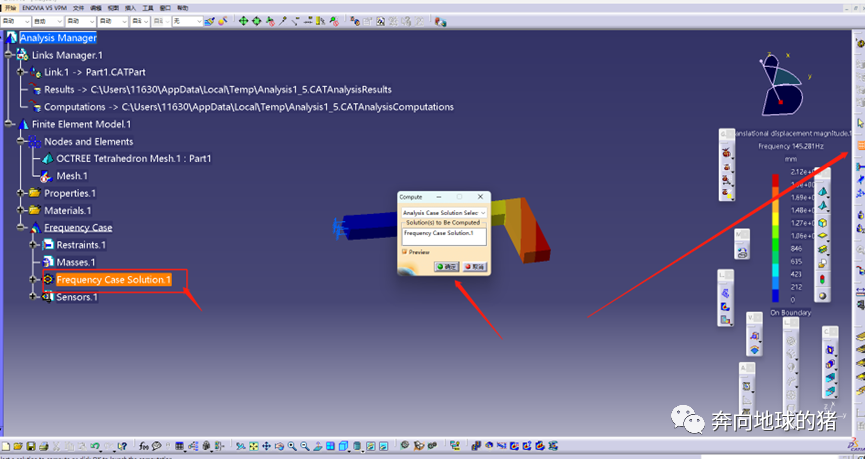

4. 运行模态分析

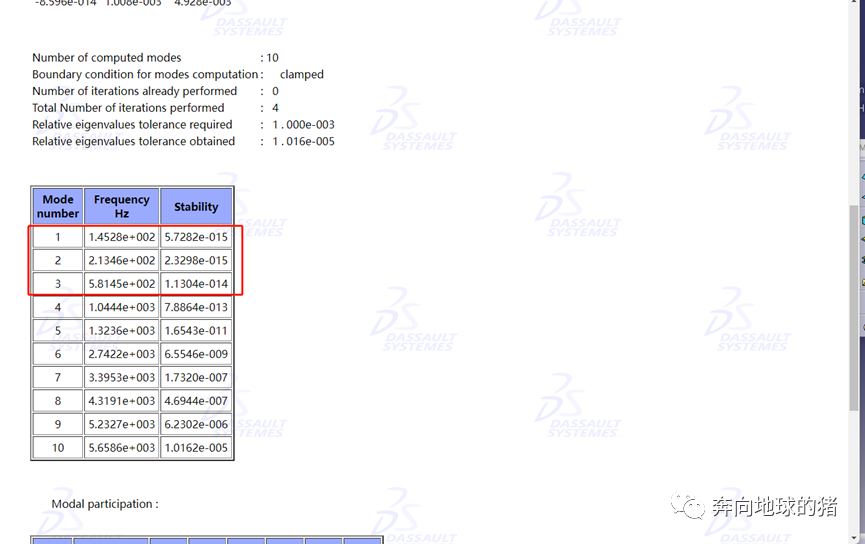

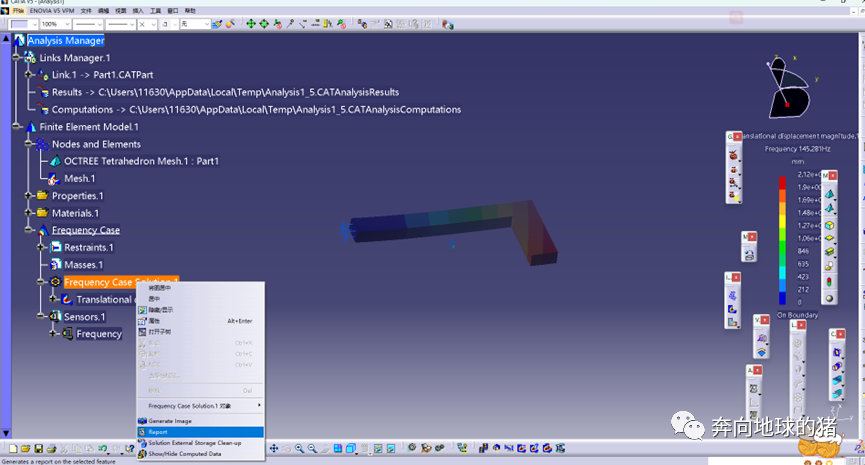

5.查看模态结果，查看前三阶模态

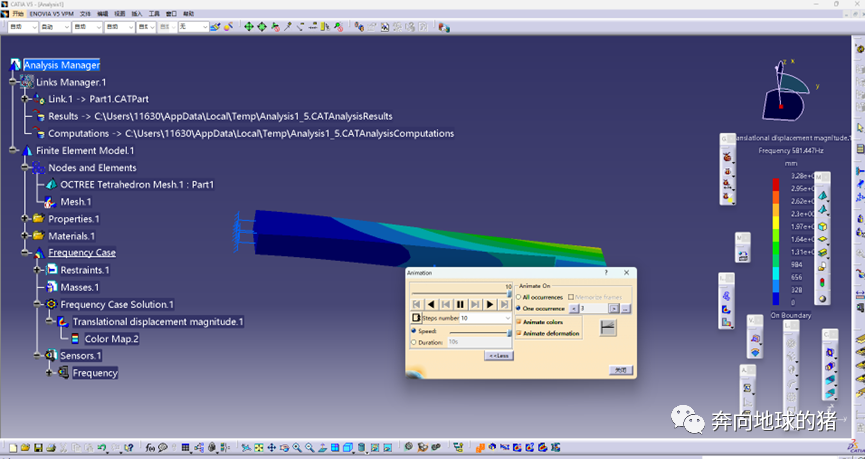

6.创建位移结果，在Animation中可以选择阶数

谢谢~
