销槽间隙干涉测量方法与标准

形状复杂零件验证可装配性，除了销-孔干涉分析，有时还会需要对销-槽干涉的概率做分析。3DCS中Slot一般由两个平面创建，因此直接创建Pin-Slot的Clearance Measurement并不是预期结果。

销-槽间隙干涉测量，一般有以下三种：

O1：延主方向间隙量，即槽长度方向；

O2：延次方向间隙量，即槽宽度方向；

O3：计算销与槽边界出现干涉的概率，同时包含主、次方向。

销-槽各方向偏移与间隙

为创建以上三项测量，需按照以下步骤，创建A~G测量项作为辅助

                    零件基本测量介绍

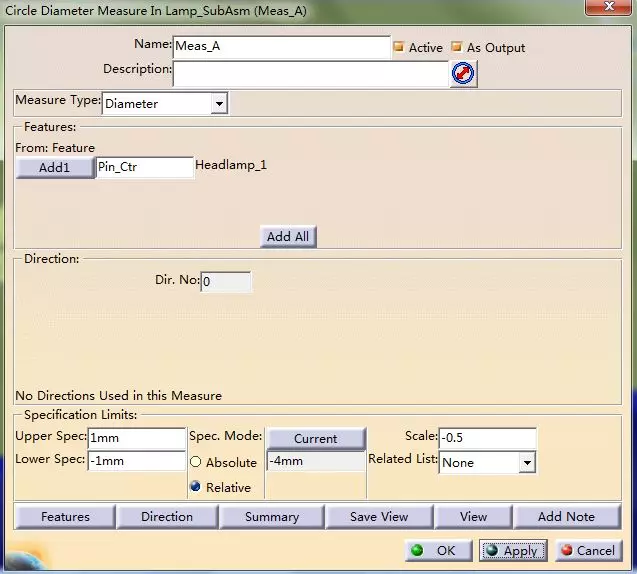

A:销半径测量

Meas：Circle Diameter

Type：Circle Diameter

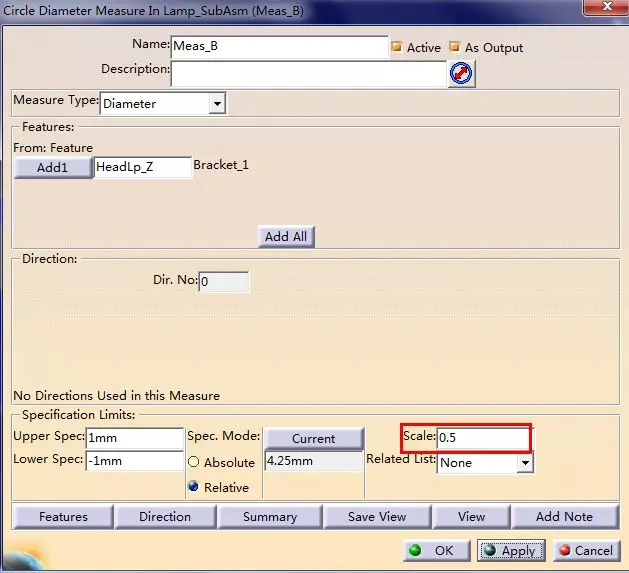

Scale：-0.5

B:槽半径测量

Meas：Circle Diameter

Type：Circle Diameter

Scale：0.5

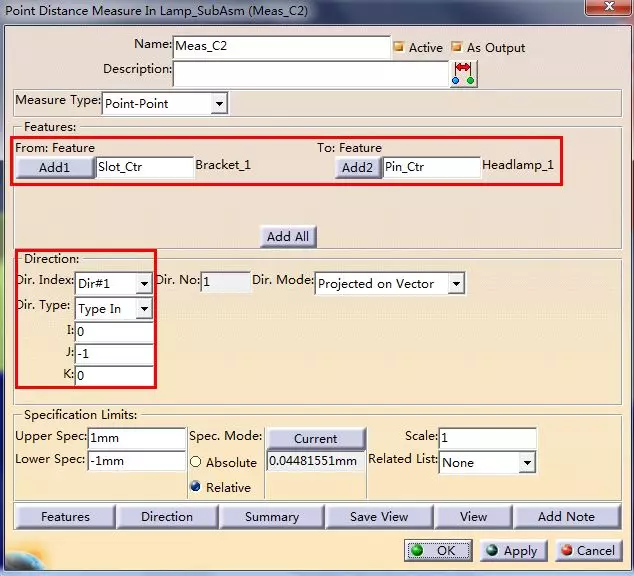

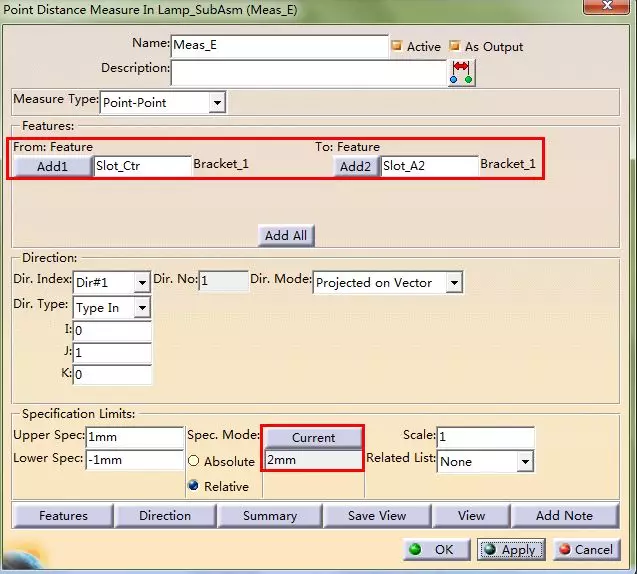

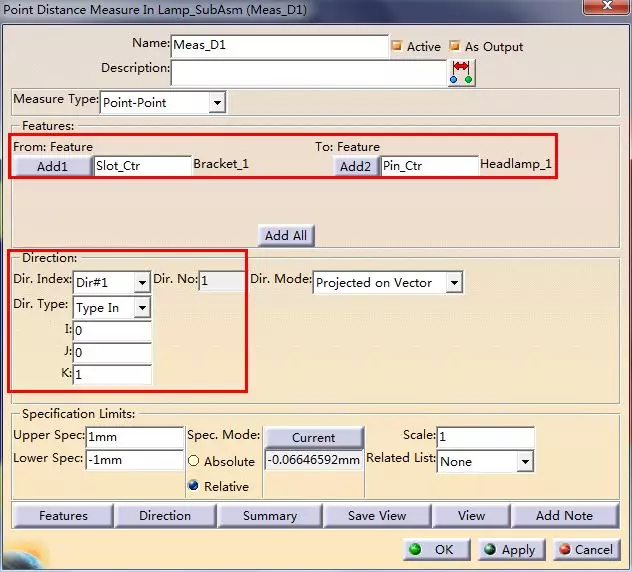

E:槽长度方向半宽

Meas：Point Distance

Type：Pt-Pt

Scale：1.0

Dir：保证输出为正值+

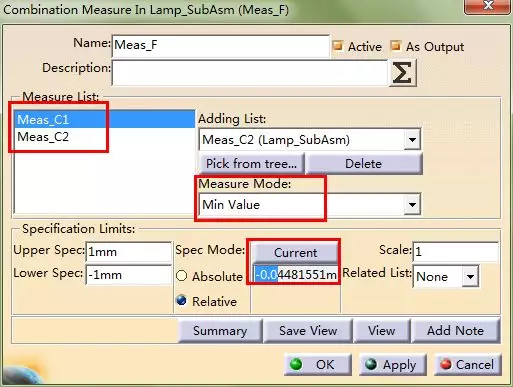

                 基本测量的计算介绍

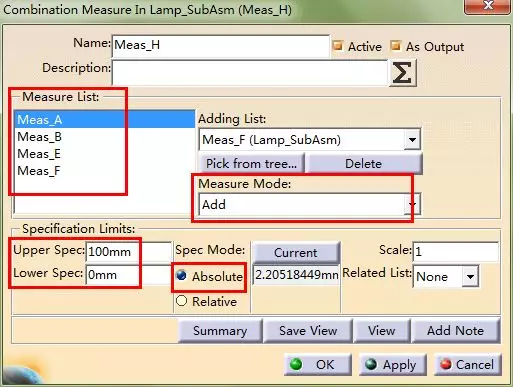

H:O1 销-槽延主方向间隙量

Meas：Combination

Type：Add

Adding list：A，B，E，F

Spec：Absolute，LSL=0，

USL=100（值尽量设大）

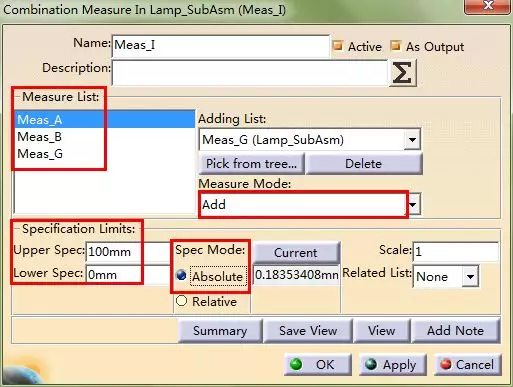

I:O2 销-槽延次方向间隙量

Meas：Combination

Type：Add

Adding list：A，B，G

Spec：Absolute，LSL=0，

USL=100（值尽量设大）

J:O3 销-槽边界干涉率

Meas：Combination

Type：In-Spec

Adding list：H，I

Spec：Absolute，LSL=1.9，USL=2.1

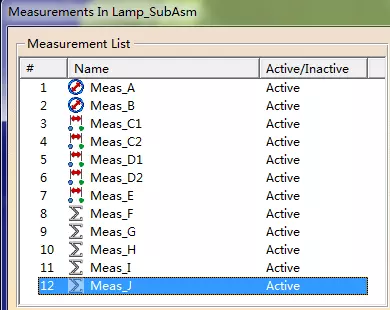

销-槽干涉完整测量项

Note：

Meas J测量统计销/槽边界干涉率，如果销位于槽的斜边角干涉时（如图12），该测量失效，该测量只能单纯统计延主方向和次方向的超差率。

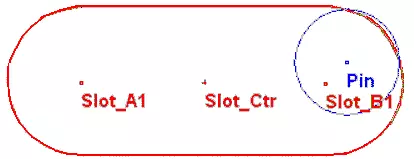

销位于槽斜边角特殊情况(图12)

H、I、J三项测量创建后，可将A~G测量项“As Output”选项勾去，不显示A~G测量的输出结果
