端子电压降测量方法：依据USCAR 21标准的操作指南

电压降是我们线束人常见的专业词汇，但是还有部分人不知道电压降是什么，怎么去测量电压降。接下来小编就为大家简单科普一下，希望可以帮到你。

设备

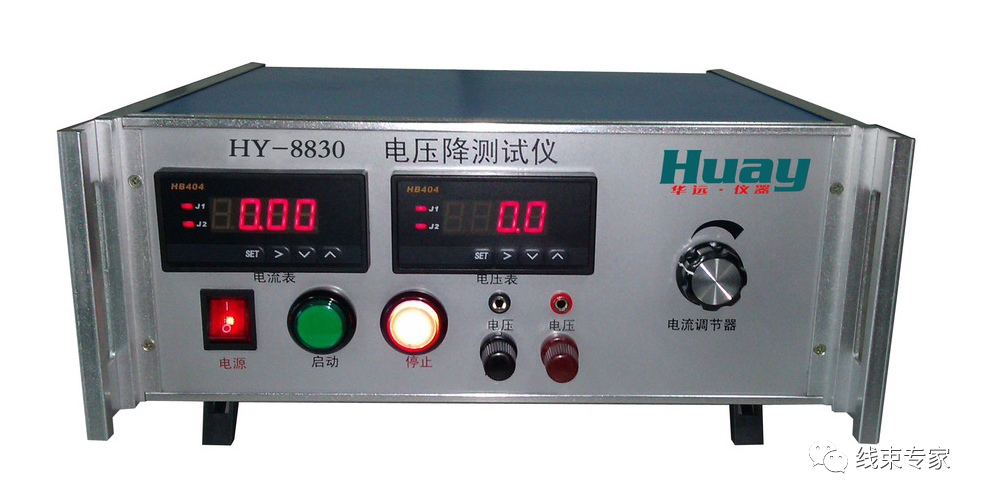

1. 电压0~20 V， 电流根据所需的直流电源DC（0~20V, 最小100A ）

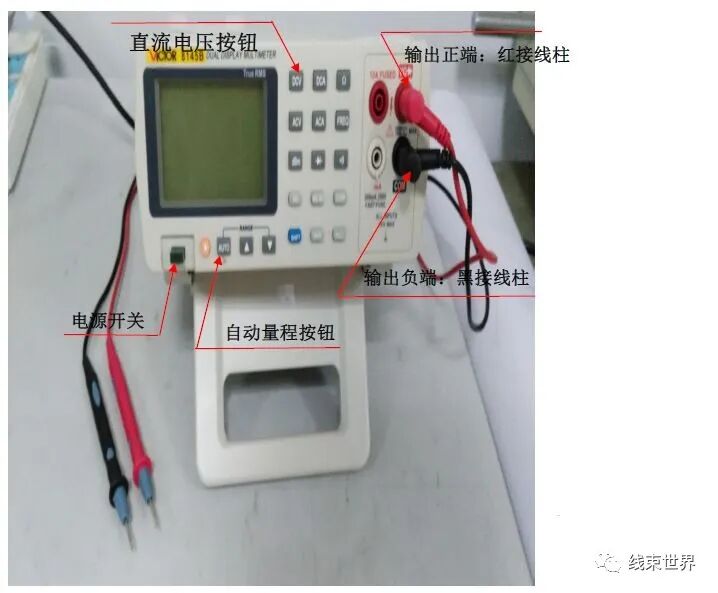

2. 数字式电压表

3. 测试台。

注：测试样品尽可能减少相对运动，以减少对测量值的影响。测试台开发在空气中。为保持测量重复性，尽量小心避免开窗导致的穿堂风、高频辐射等影响。

步骤

1. 按照4.2节进行目视检查

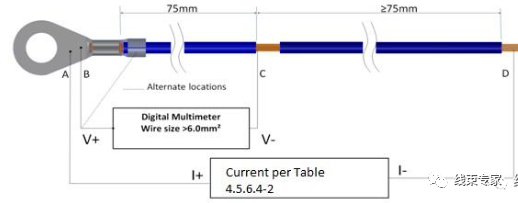

2. 根据表4.5.6.4-2和导线尺寸在图4.5.6.2的A点和D点间加载电流。

3. 在样品加载电流后等待温度达到稳定。

4. 测量和记录3个待扣除样品电压降。测量点位于压接翼后边缘75 ± 3 mm 处。这3个样品的平均电压降将用于第6步。（如果样品连接进串连电路，焊锡样品和其他样品一起进行测试）。

5. 测量和记录每个样品端子和导线测量点B和C之间的电压降。

6. 计算并记录导线压接处的电压降：压接电压降等于第5步测量的整个样品的电压降，减去第4步测量的3个“待扣除”电压降平均值。

注：只要B点和C点的电压降测量可行，且不影响其他样品测量，样品可以全部串连在一起接在电源上。在使用电压降方法验证>6mm2 导线压接过程，给两个或多个端子加载电流的时候，可以在样品两端使用膨胀螺丝或进行端子压接。用串连电路一次对所有样品加载电流可以减少设置、测量、环境导致的错误或偏差。

4．打开稳流稳压源电源，按下“ ” 按钮，将电压调至0~20V。
