Revit+Structure与Civil3D桥梁工程交互设计

目前来说，在Revit中作桥梁设计的大概流程是：

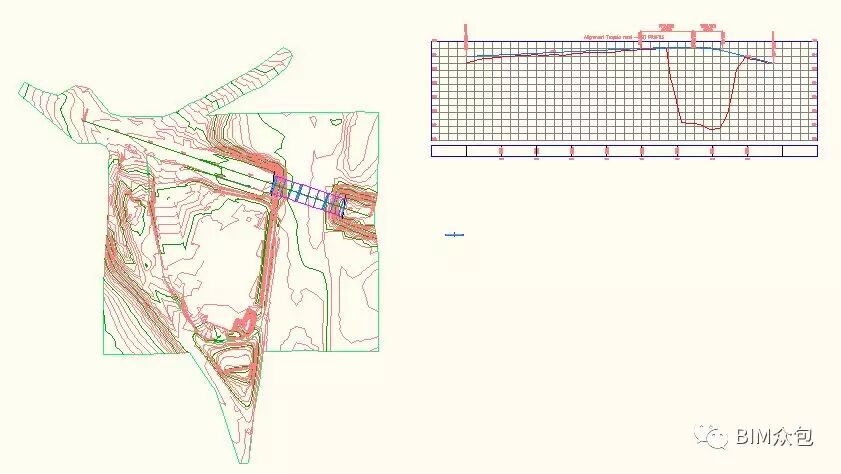

首先，在Civil 3D中创建曲面和道路模型；

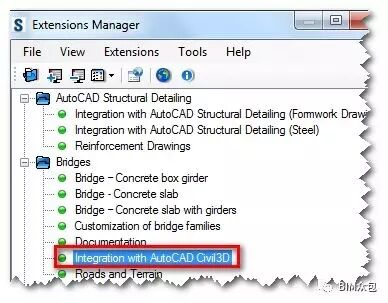

接着，在Revit structure extension中使用Bridge下的”Integration with AutoCAD Civil3D”，将C3D中的曲面和道路模型导入到RST中。

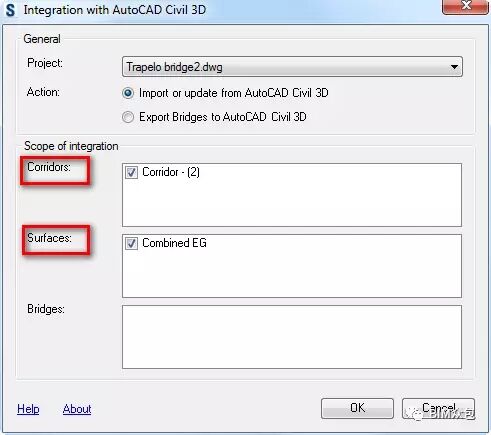

系统会提示对道路和地形进行设定，对平面线形、纵断面、横断面以及地形等进行设定；

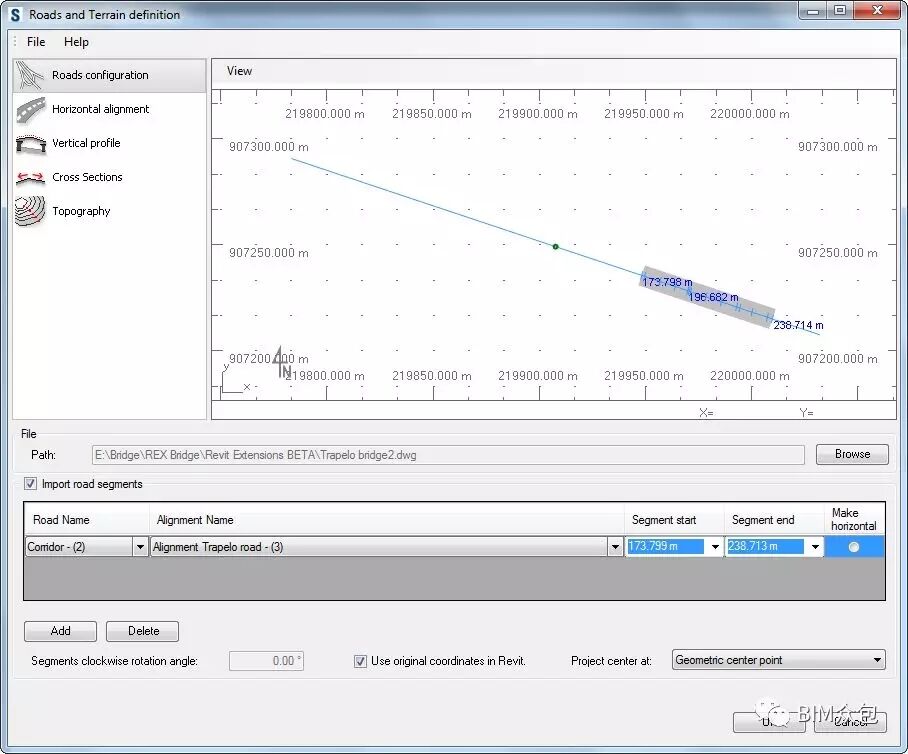

桥位选择：

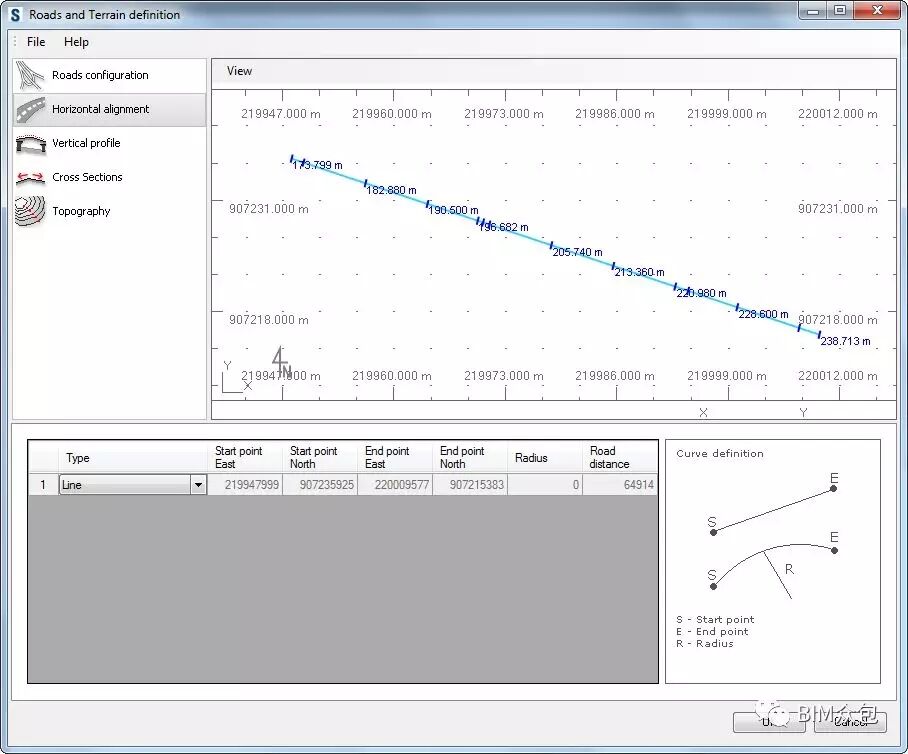

平面线形：

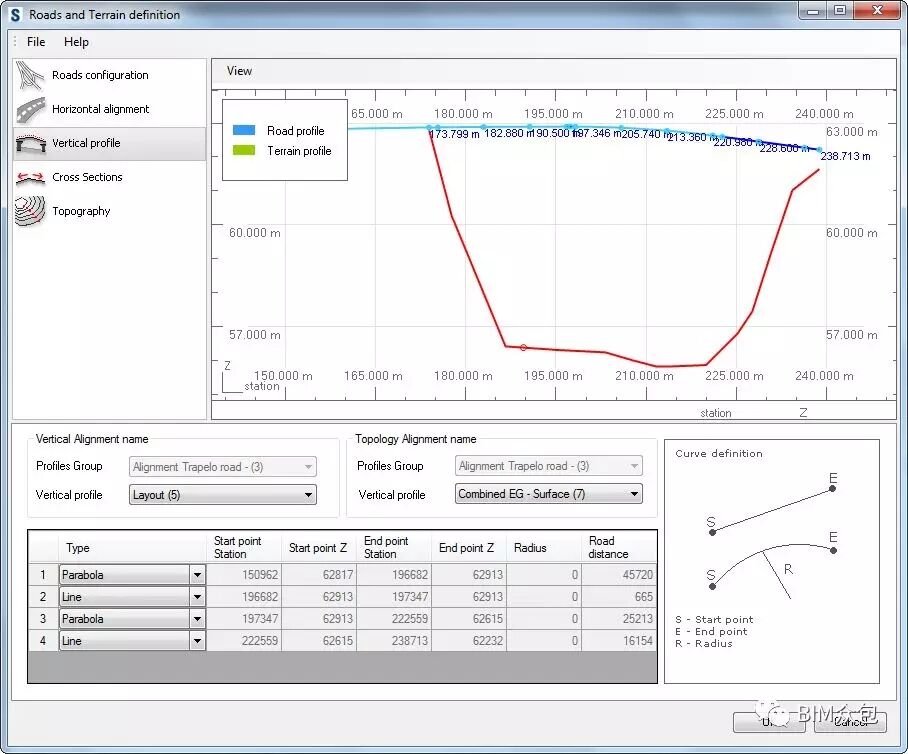

纵断面设计：

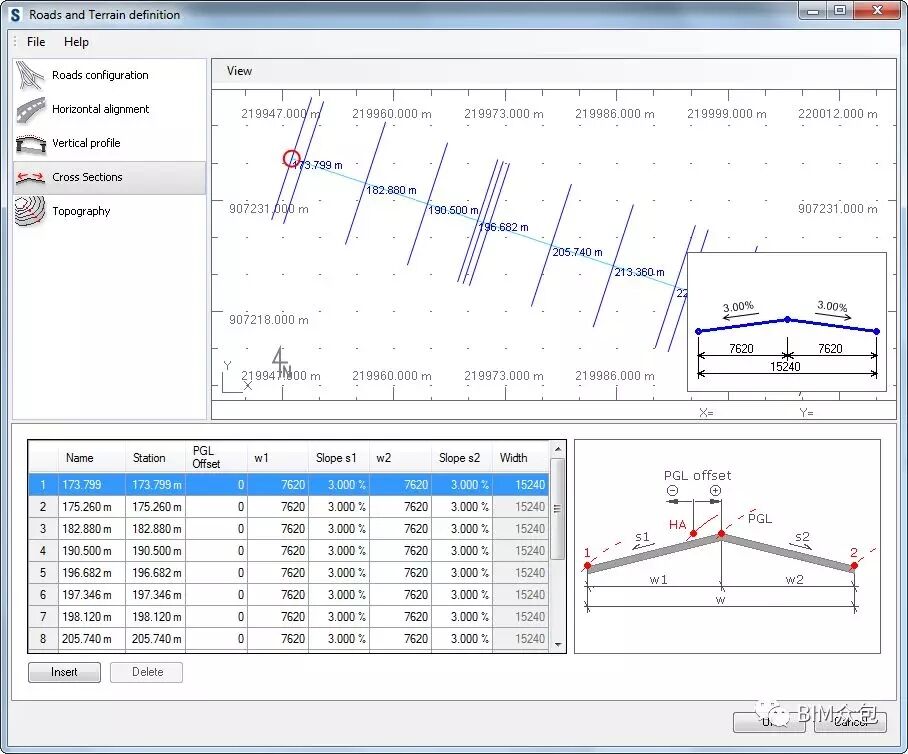

横断面设计：

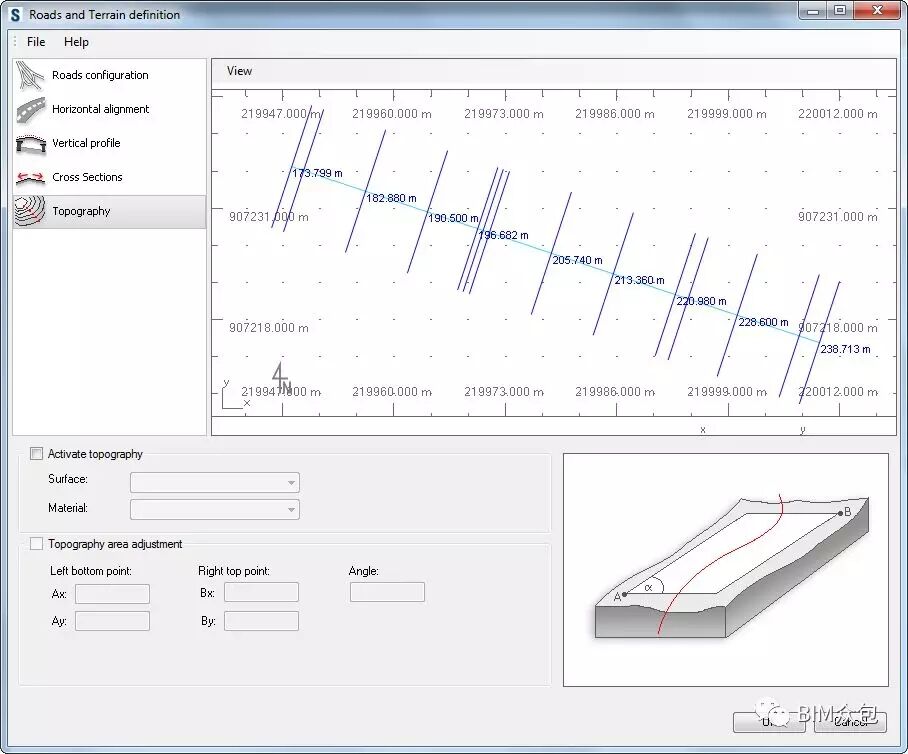

地形设计：

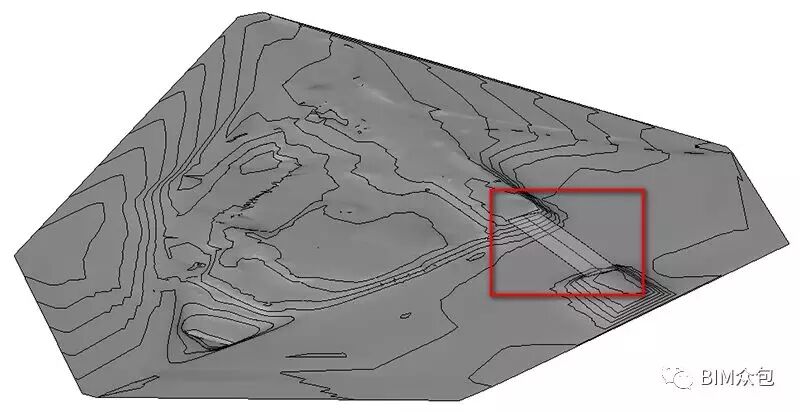

依据上述设定，在Revit中创建出如下图的地形和桥位mass模型；

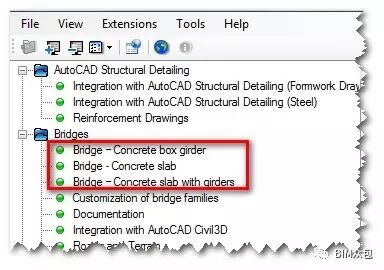

选中道路模型，选择扩展包中的bridge – Concrete bridge girder，创建梁式桥，当然，也可以选择其他来创建板式桥以及板式梁桥；

对桥梁进行上部和下部结构（桥跨结构、支座、桥墩台、桥面、、栏杆等）进行设定；

设定好之后，还可以对整个桥梁模型进行验证，如果验证通过，即可生成桥梁模型。
