如何得到需要的材料硬化曲线？

来源：ETA迪艾

前言

问:Dynaform准不准?

答:准啊!

问:那为什么我分析的不准啊?

答:你分析的不对啊!

问:哪不对啊?

答:第一步就不对,材料参数就不对啊!

问:那怎么才算对啊?

今天就让小编为大家解惑，告诉你们什么才是正确的材料曲线。

0

实验

问:正确的材料曲线从哪来?

答:实验!

问:做完实验就有?

答:还需要处理!

问:怎么处理?

答:请看下文!

1

删除位移无效点

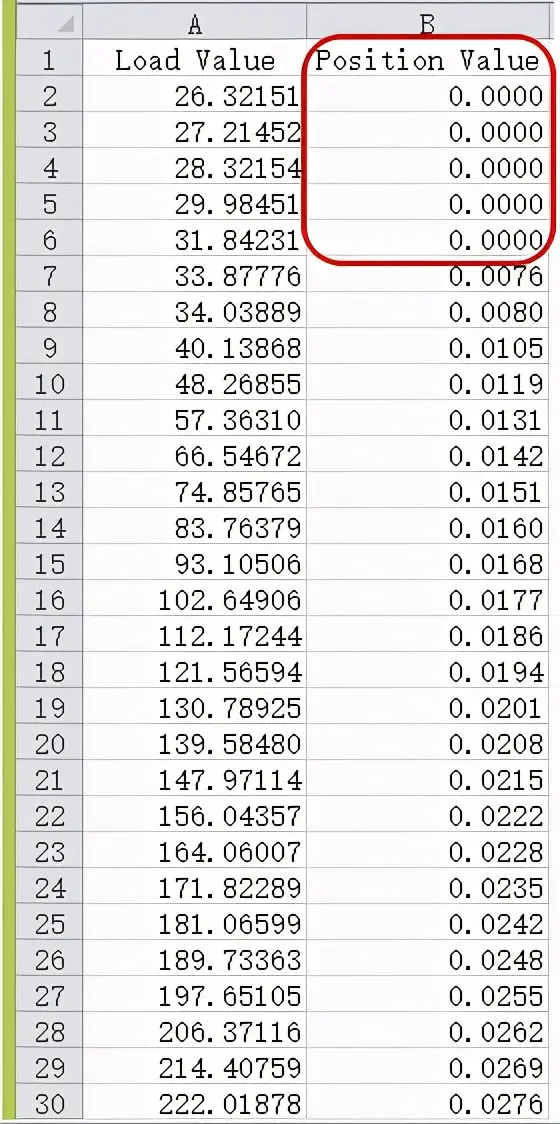

金属材料单向拉伸试验后,会得到力和位移的一一对应的数据表。正确且规范的实验往往有许多无效的数据点，这些点需要在处理的时候首先剔除出去。

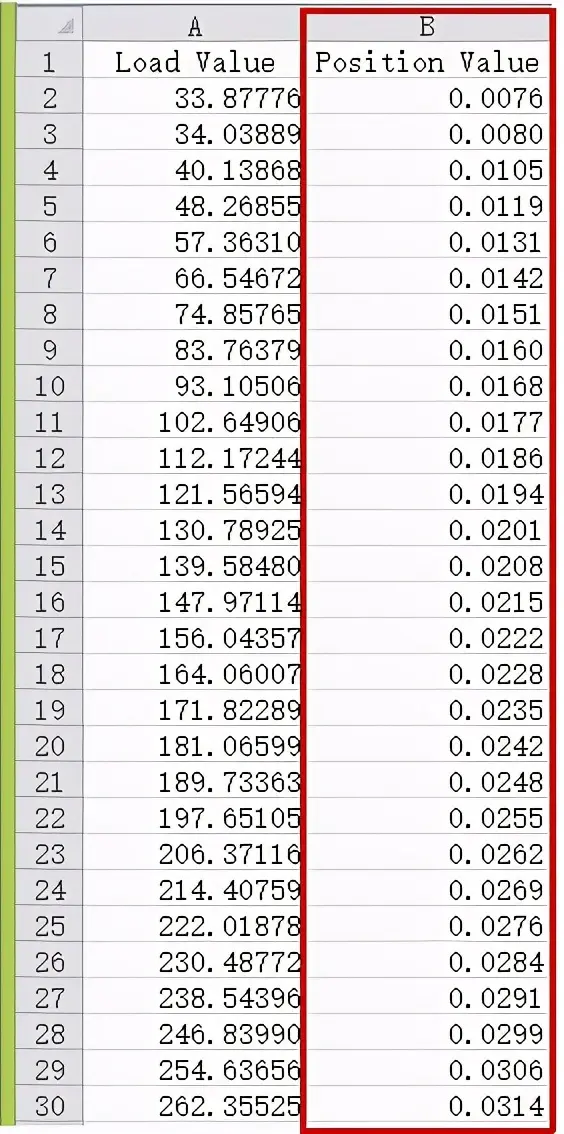

删除位移无效点，保留第一个非0点作为位移的第一个点。

2

位移小数处理（可选择实行）

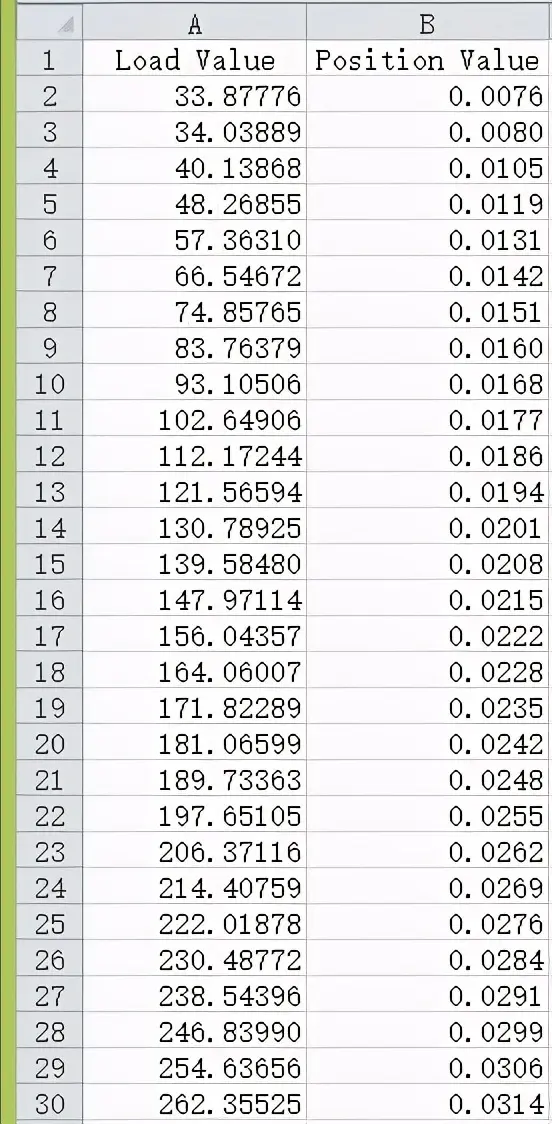

实验数据可能会含有很多位的小数，此时可以保留4位或者5位小数，对位移数据进行处理。此为可选项，也可以不进行该步处理直接跳到下一项进行。本例就不需要对小数位进行处理。

位移保留4~5位小数。

3

计算工程应力-应变数值

力和位移数值处理完成后，就开始第一次转化。此次举例用的式样截面积A=7.5平方毫米，长度L=50毫米。按照公式将力-位移数据转换成工程应力-应变曲线。

E-stress=F/A（ C2=A2/7.5）

E-strain=S/L（E2=B2/50）

转化为工程应力-应变曲线。

4

计算真实应力-应变

得到工程应力-工程应变数据后,继续转化为真实应力-应变曲线。

R-stress=E-stress*(1+E-strain) （E2=C2*（1+D2））

R-strain=ln(1+E-strain) （F2=ln（1+D2））

转化为真实应力-应变曲线。

5

位移小数处理（可选择实行）

此时可以对真实应力-应变数据进行保留小数位处理。此为可选项，也可以不进行该步处理直接跳到下一项进行。

应力保留4位小数，应变保留5位小数。

6

筛选数值

以0.002为增量，选取对应的真实应变数值。将其列在单独的两列中。

以每0.002为增量，筛选其所对应的应力值。

7

数据修正

得到的数据需要去除弹性部分。可将数据绘制成曲线，将曲线前部弹性部分（直线部分）的应力直接去除，后续替补上去。即得到合格的等效应力-应变曲线。

有时由于试验数据不好，处理后的折线图的绘制呈现的曲线是不光滑的，或者弹塑性描述不明显。那么需要重新试验得到良好的数据，或者，需要对曲线进行更多的修正。如果数据不好，那么最好重新进行试验，以得到更好的实验数据。最终修正后的曲线要类似下图样光滑，方可输入软件进行模拟。

结论

材料数据是DF分析精度保证的基本要求。

正确，良好的材料实验带来的精确参数是DF分析的基础保证，其占到分析准确性的80%以上。
