ESP32-CAM拍照并保存到MicroSD卡 了解如何使用ESP32-CAM板拍照并使用Arduino IDE将其保存到microSD卡中。按下ESP32-CAM RESET按钮时，它会醒来并拍照，并将其保存在microSD卡中。 我们将使用名称为AI-Thinker模块的ESP32-CAM开发板，但其它模块也应通过在代码中进行正确的引脚分配来工作。 ESP32-CAM板是其结合了ESP32-S芯片，OV2640相机，microSD卡插槽和几个GPIO引脚。

有关ESP32-CAM的介绍，您可以按照以下教程： 目录

• ESP32-CAM AI-Thinker引脚指南：GPIO使用说明

• ESP32-CAM视频流和Arduino IDE的人脸识别

• ESP32-CAM 视频流web服务器

• ESP32-CAM与Assistant家庭助理集成

• 所需零件

• 项目概述

• 格式化MicroSD卡

• 安装ESP32附加组件

• 一、ESP32开发环境搭建（arduino）

• 拍摄并保存照片

• ESP32-CAM上传代码

• 示范

  所需零件 要遵循本教程，您需要以下组件：

• 带OV2640的ESP32-CAM

• MicroSD卡

• FTDI编程器

• 母对母连接线

• 用于ESP32-CAM的移动电源或5V电源（可选）

 项目概述 以下是有关该项目工作原理的快速概述。

• ESP32-CAM处于深度睡眠模式

• 按RESET按钮唤醒开发板

• 相机拍照

• 照片以以下名称保存在microSD卡中：pictureX.jpg，其中X对应于图片编号

• 图片编号将保存在ESP32闪存中，以便在RESET期间不会被擦除，我们可以跟踪拍摄的照片数量。

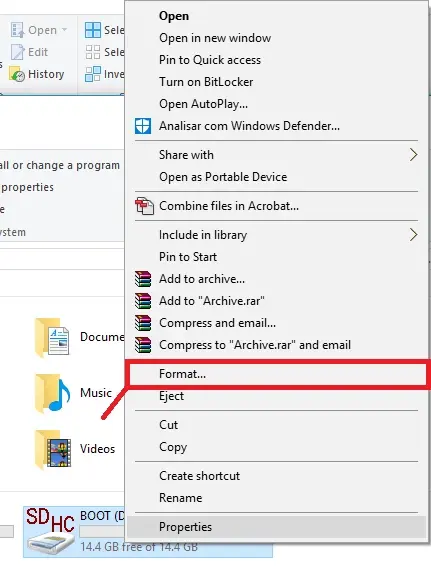

格式化MicroSD卡我们建议做的第一件事是格式化microSD卡。您可以使用Windows格式化程序工具或任何其它microSD格式化程序软件。 1. 将microSD卡插入计算机。转到 我的电脑， 然后右键单击SD卡。选择 格式 ，如下图所示。

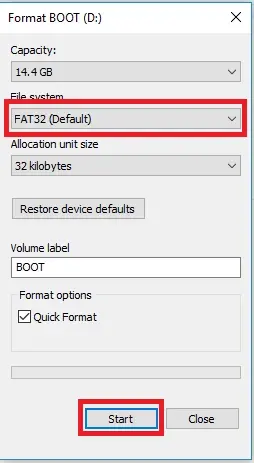

2. 弹出一个新窗口。选择 FAT32，按 开始 以初始化格式化过程，然后按照屏幕上的说明进行操作。

注意：根据产品规格，ESP32-CAM只应支持4 GB SD卡。但是，我们已经使用16 GB SD卡进行了测试，并且效果很好。 安装ESP32附加组件 我们将使用Arduino IDE对ESP32开发板进行编程。因此，您需要安装Arduino IDE以及ESP32附加组件。如果尚未安装ESP32附加组件，则可以按照以下教程之一进行操作： 一、ESP32开发环境搭建（arduino）Code_Mouse

• 5 年前

• 2

• 10.8k

拍摄并保存照片将以下代码复制到您的Arduino IDE中：   该代码首先包括使用相机所需的库。我们还包括与microSD卡交互所需的库：

1. #include "esp_camera.h"

2. #include "Arduino.h"

3. #include "FS.h" // SD Card ESP32

4. #include "SD_MMC.h" // SD Card ESP32

5. #include "soc/soc.h" // Disable brownour problems

6. #include "soc/rtc_cntl_reg.h" // Disable brownour problems

7. #include "driver/rtc_io.h"

8. #include <EEPROM.h> // read and write from flash memory

和 EEPROM 库将永久数据保存在闪存中。

1. #include <EEPROM.h>

 定义要在闪存中访问的字节数。在这里，我们将仅使用一个字节，该字节最多可以生成256个图片编号。

1. #define EEPROM_SIZE 1

然后，定义AI-THINKER摄像机模块的插针。

1. // Pin definition for CAMERA_MODEL_AI_THINKER

2. #define PWDN_GPIO_NUM 32

3. #define RESET_GPIO_NUM -1

4. #define XCLK_GPIO_NUM 0

5. #define SIOD_GPIO_NUM 26

6. #define SIOC_GPIO_NUM 27

8. #define Y9_GPIO_NUM 35

9. #define Y8_GPIO_NUM 34

10. #define Y7_GPIO_NUM 39

11. #define Y6_GPIO_NUM 36

12. #define Y5_GPIO_NUM 21

13. #define Y4_GPIO_NUM 19

14. #define Y3_GPIO_NUM 18

15. #define Y2_GPIO_NUM 5

16. #define VSYNC_GPIO_NUM 25

17. #define HREF_GPIO_NUM 23

18. #define PCLK_GPIO_NUM 22

注意：您可能需要根据所使用的板来更改引脚定义。错误的引脚分配将导致无法启动摄像机。初始化一个名为的int变量 pictureNumber 将生成照片名称的图片：picture1.jpg，picture2.jpg等。

1. int pictureNumber = 0;

我们所有的代码都在 setup() 。该代码仅在ESP32唤醒时运行一次（在这种情况下，当您按板载的RESET按钮时）。定义相机设置：

1. camera_config_t config;

2. config.ledc_channel = LEDC_CHANNEL_0;

3. config.ledc_timer = LEDC_TIMER_0;

4. config.pin_d0 = Y2_GPIO_NUM;

5. config.pin_d1 = Y3_GPIO_NUM;

6. config.pin_d2 = Y4_GPIO_NUM;

7. config.pin_d3 = Y5_GPIO_NUM;

8. config.pin_d4 = Y6_GPIO_NUM;

9. config.pin_d5 = Y7_GPIO_NUM;

10. config.pin_d6 = Y8_GPIO_NUM;

11. config.pin_d7 = Y9_GPIO_NUM;

12. config.pin_xclk = XCLK_GPIO_NUM;

13. config.pin_pclk = PCLK_GPIO_NUM;

14. config.pin_vsync = VSYNC_GPIO_NUM;

15. config.pin_href = HREF_GPIO_NUM;

16. config.pin_sscb_sda = SIOD_GPIO_NUM;

17. config.pin_sscb_scl = SIOC_GPIO_NUM;

18. config.pin_pwdn = PWDN_GPIO_NUM;

19. config.pin_reset = RESET_GPIO_NUM;

20. config.xclk_freq_hz = 20000000;

21. config.pixel_format = PIXFORMAT_JPEG;

对于具有PSRAM的相机，请使用以下设置（例如本教程中使用的设置）。

1. if(psramFound()){

2. config.frame_size = FRAMESIZE_UXGA; // FRAMESIZE_ + QVGA|CIF|VGA|SVGA|XGA|SXGA|UXGA

3. config.jpeg_quality = 10;

4. config.fb_count = 2;

5. }

如果该开发板没有PSRAM，请进行以下设置：

1. else {

2. config.frame_size = FRAMESIZE_SVGA;

3. config.jpeg_quality = 12;

4. config.fb_count = 1;

5. }

初始化相机：

1. // Init Camera

2. esp_err_t err = esp_camera_init(&config);

3. if (err != ESP_OK) {

4. Serial.printf("Camera init failed with error 0x%x", err);

5. return;

6. }

初始化microSD卡：

1. //Serial.println("Starting SD Card");

2. if(!SD_MMC.begin()){

3. Serial.println("SD Card Mount Failed");

4. return;

5. }

7. uint8_t cardType = SD_MMC.cardType();

8. if(cardType == CARD_NONE){

9. Serial.println("No SD Card attached");

10. return;

11. }

 以下几行用相机拍摄照片：

1. camera_fb_t * fb = NULL;

2. // Take Picture with Camera

3. fb = esp_camera_fb_get();

4. if(!fb) {

5. Serial.println("Camera capture failed");

6. return;

7. }

之后，使用先前定义的大小初始化EEPROM：

1. EEPROM.begin(EEPROM_SIZE);

图片编号是通过在闪存中保存的当前编号加1生成的。

1. pictureNumber = EEPROM.read(0) + 1;

要将照片保存在microSD卡中，请创建文件的路径。我们将照片保存在microSD卡的主目录中，文件名将为（picture1.jpg，picture2.jpg，picture3.jpg等）。

1. String path = "/picture" + String(pictureNumber) +".jpg";

接下来的几行将照片保存在microSD卡中：

1. fs::FS &fs = SD_MMC;

2. Serial.printf("Picture file name: %sn", path.c_str());

3. File file = fs.open(path.c_str(), FILE_WRITE);

4. if(!file){

5. Serial.println("Failed to open file in writing mode");

6. }

7. else {

8. file.write(fb->buf, fb->len); // payload (image), payload length

9. Serial.printf("Saved file to path: %sn", path.c_str());

10. EEPROM.write(0, pictureNumber);

11. EEPROM.commit();

12. }

13. file.close();

保存照片后，我们将当前照片编号保存在闪存中，以跟踪拍摄的照片数量。

1. EEPROM.write(0, pictureNumber);

2. EEPROM.commit();

ESP32-CAM拍照时，其板上的LED闪烁。拍照后，LED保持点亮，因此我们发送指示将其关闭。LED连接到GPIO 4。

1. pinMode(4, OUTPUT);

2. digitalWrite(4, LOW);

3. rtc_gpio_hold_en(GPIO_NUM_4);

最后，我们将ESP32置于深度睡眠状态。

1. esp_deep_sleep_start();

因为我们没有向深度睡眠函数传递任何参数，所以ESP32板将无限期地睡眠直到RESET。ESP32-CAM上传代码 要将代码上传到ESP32-CAM开发板，请使用FTDI编程器将其连接到您的计算机。请遵循下一个原理图：

许多FTDI编程器都有一个连接线，可让您选择3.3V或5V。确保连接线在正确的位置以选择5V。 重要的： GPIO 0 需要连接到 GND 这样您就可以上传代码。

要上传代码，请按照以下步骤操作： 1）转到工具>主板，然后选择AI-Thinker ESP32-CAM。 2）进入工具>端口，选择ESP32连接的COM端口。 3）然后，点击上传按钮上传代码。

4）当您开始在调试窗口中看到这些点时，如下所示，请按ESP32-CAM板载RST按钮。

几秒钟后，该代码应成功上传到您的电路板上。 示范 上传代码后，从GND移除连接GPIO 0的连接线。 以115200的波特率打开串行监视器。按ESP32-CAM复位按钮。它应该初始化并拍照。拍照时，它会打开闪光灯（GPIO 4）。

检查Arduino IDE串行监视器窗口，看一切是否按预期工作。如您所见，图片已成功保存在microSD卡中。

  确保一切正常后，您可以从FTDI编程器断开ESP32-CAM的连接，并使用独立的电源为其供电。

要查看拍摄的照片，请从microSD卡插槽中取出microSD卡，然后将其插入计算机。您应该已经保存了所有照片。

照片的质量取决于照明条件。太多的光线会破坏您的照片，而黑暗的环境会导致许多黑色像素。
