"与传统的CAD工作相比,用EPLAN Electric P8进行设计时,效率可以提高60%",这并不是一句空话,只有坚信这句话,你才能真正地做到将效率如此大地提高。从今天开始，一起学习eplan的基础知识，祝愿每个电气人都能学会这款工作必备软件！

在EPLAN Electric P8软件中，需要很多数据来支撑一个项目的构成，按照分类EPLAN的数据一共分为主数据、项目数据。

Eplan软件安装过程中会显示系统主数据安装路径，如图1所示，其中包含有符号、图框和表格等EPLAN 设计的核心主数据，还包含部件库、宏数据、项目模板等数据。

为了让工程师之间进行有效的沟通，Eplan中提供的符号画法都是符合国际标准的，同时，电气制图在软件中需要定义专门的图形绘制区，这个工作区域是用图框来定义的，项目完成后，会生成例如封面目录，部件清单，端子连接图表，电缆连接图表等图纸，这类图纸统称为表格。

一个完整的EPLAN项数据由.elk文件和.edb文件夹组成，.elk文件是项目文件，双击文件会打开这个项目，.edb文件夹中包含项目使用的主数据和数据库，是整个项目的数据支撑，如图2所示。

选择项目模板建立一个Eplan项目后，软件会选择符合项目模板标准的符号库、图框、表格等系统主数据复制到项目数据中，如果有一个项目中的项目数据和系统主数据有不一样的符号、图框、表格等数据时，可以通过工具—主数据—同步主数据功能，将不同数据同步到系统主数据中。

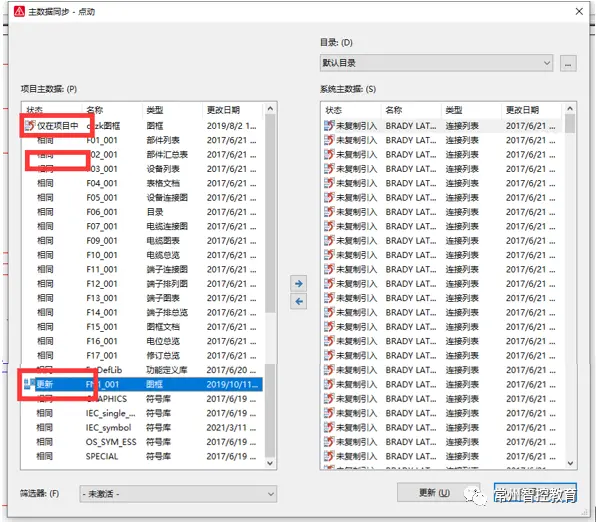

如图3所示，在项目主数据栏中，有“仅在项目中”、“新的”和“相同”三种状态数据，仅在项目中表示系统主数据中没有这一数据，新的表示项目数据比系统主数据新，相同代表数据一致，我们可以通过图中的“←”将数据复制到项目数据中，通过“→”将数据复制到系统主数据中，图中的更新下的项目或系统按钮可以快速更新项目主数据或系统主数据。

关于Eplan中的数据介绍与同步主数据操作就讲到这里啦，下期将为大家介绍Eplan中常用的项目设置。

【EPLAN学习的一些小知识点】设计模式的使用

移动删除镜像等使用图形编辑的情况下，就可以使用，可以选取很多的捕捉点，以捕捉点为基准来实现移动复制等
