LingWorks Cable for SWE：电缆制造图模块功能解析

1 概述

LingWorks Cable for SWE是一款针对SOLIDWORKS Electrical的插件，用于自动生成电缆制造图。

2 适用范围

SOLIDWORKS Electrical 2020及以上版本即能使用此插件。

2.1 应用场景

设备中使用电缆，需要输出电缆工程图以及相应报表至车间或供应商制作电缆。

2.2 应用行业

半导体、非标自动化、机器人等。

3 功能亮点

3.1 易用性

与SOLIDWORKS Electrical无缝集成，无需实施服务，仅需进行少量配置即可使用。

无论是使用布线方框图还是原理图均能一键自动绘制电缆制造图。

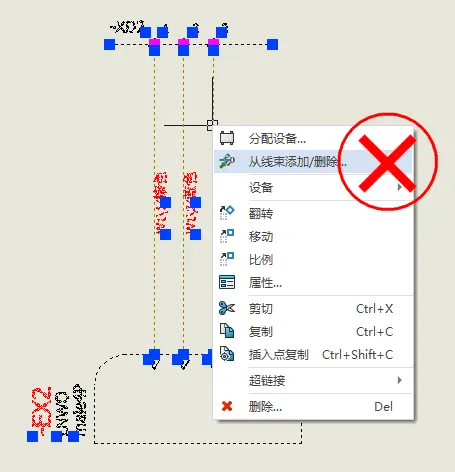

单根电缆无需定义线束，只需绘制布线方框图和原理图。

3.2 图纸质量

① 自动布局和注释

② 自动生成表格

③ 自动生成线鼻子

④ 自动生成标签

球标号与物料清单中的序号一一对应。

标签号与标签表中的序号一一对应。

长度标注与长度表中序号一一对应。

连接器、线鼻子与原理图中设备关联，可实现跳转。

3.3 自定义设置

3.3.1 支持自定义图纸设置

① 支持自定义符号来源

② 支持预设末端导线长度

③ 支持自定义线鼻子来源

④ 支持自定义图纸中设备标注名称

⑤ 支持自定义生成的图纸名称

⑥ 支持图纸中缆芯显示真实颜色

支持自定义布局

设备中使用电缆，需要输出电缆工程图至车间或供应商制作电缆。

支持自定义分支

支持自定义图纸上所需生成的报表配置

3.3.2 支持自定义报表

内置多种报表配置，可以根据实际情况自定义。

支持自定义标题、表头以及数据的字体、字高、行高等。

支持自定义表格在图纸上的位置，以及表格的方向。

支持添加、删除以及移动表头，表格数据支持脚本自定义。

4 客户案例

4.1 案例一：中微半导体

上海  |  半导体

中微半导体设备（上海）股份有限公司（证券简称“中微公司”，证券代码“688012”）是一家以中国为基地、面向全球的微观加工高端设备公司，为集成电路和泛半导体行业提供极具竞争力的高端设备和高质量的服务。中微开发的等离子体刻蚀设备和化学薄膜设备是制造各种微观器件的关键设备，可加工微米级和纳米级的各种器件。

“以前我们一个项目绘制电缆图需要近1个月，现在使用了LingWorks电缆制造图模块后，仅需1小时，极大地提升了效率。”

4.2 案例二：华兴源创

苏州  |  自动化

苏州华兴源创科技股份有限公司（证券简称“华兴源创”，证券代码“688001”）是一家工业自动测试设备与整线系统解决方案的提供商。主要测试产品用于LCD、柔性OLED、半导体、新能源汽车电子等行业的生产厂家，以及为行业提供定制化的数据融合软件平台。

“我们公司一直在推行机电一体化，但3D布线带来了更大的工作量给项目工期带来了严峻的挑战，LingWorks电缆制造图模块提升了效率的同时，也让3D布线变得更有意义。”

https://www.bilibili.com/video/BV1sP4y1w7uW?spm_id_from=333.999.0.0​
