静电防护ESD设计问题解析

01

静电产生的危害及原因

ESD(Electrostatic Discharge)是静电放电的简称。基本上，非导电体由于摩擦，加热或其他带静电接触而产生静电荷，当静电荷累积至一定的电场梯度（Gradient of Field)时，便会发生弧光（Arc)，或产生吸力（Mechanical Attraction)。此种因非导电体静电累积而以电弧释出能量的现象便称为ESD。静电放电的能量，将破坏高密度的元件，使电子产品不知情的失去功能。

扫码免费领取【Proe和Creo必备学习资料】 网页链接​

02

静电防护的方法

(1) 电子零件在运输，储藏及包装时要依照防静电的办法管理；

(2)产品组立时，生产线员工及车间环境要有静电防护措施，如穿静电衣服，戴静电腕带，带静电指套并接地等；

(3) 产品的结构设计应考虑防静电的措施，如加铝箔纸等。

03

有铝铭板的电子产品防静电的相关问题

(1) 材质：0.1mm厚锡箔纸（大面积，怪异孔，且多孔时，材质应选较硬的，便于作业）

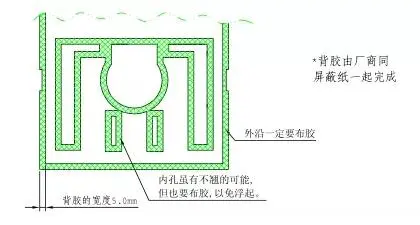

(2) 屏蔽纸的形状设计要避免“半孤岛”，如图

（3）孔边缘应都有背胶，以不可翘起为标准，如图例（较小MODEL可全面背胶）

04

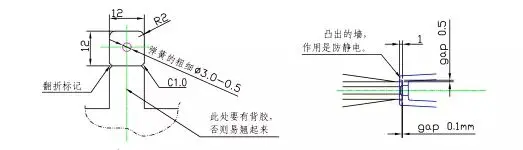

屏蔽纸反折面问题

* BOSS防静电的尺寸

05

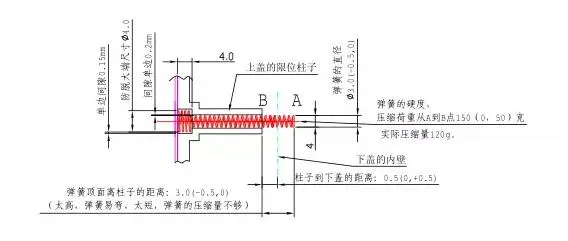

屏蔽导通弹簧的问题
