Proe/Creo旋转混合打造戒指教程：个性化设计

用Creo建模

旋转混合特征的学习与应用

通过建立戒指模型，学会旋转混合特征工具的应用。

【旋转混合的要点如下：】

·所有截面要有共同的坐标系

·要有旋转中心轴（即各个截面所在的平面要有共同的相交线）

·截面间的夹角小于等于120°

·要有2个以上的草绘截面

1、新建零件，输入文件名"jiezhi&#​34;，

注意：文件名不能有中文。

单击确定按钮，进入建模界面。

2、选择"选择混合&#​34;工具

在模型栏中，选择"形状&#​34;工具，选择"旋转混合&#​34;工具，进入旋转混合建模工作截面。

3、戒指截面创建

这里我们需要通过三个截面来构建，那下面跟着区阅一起来一步一步创建吧。

①创建第一个截面

点击截面，在截面菜单中选择所有截面，创建截面1，单击"定义&#​34;，如下图所示：

选取Top平面作为草绘平面，Right面作为参考平面。

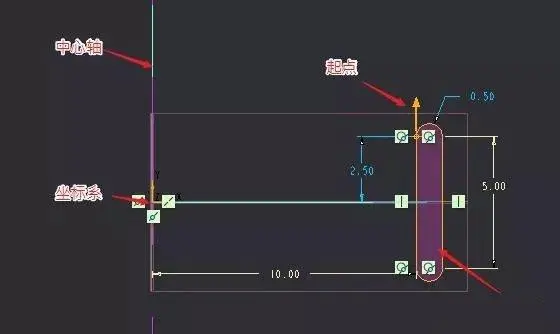

建立坐标系和中心线，如下图所示，这是选择混合特征必备要素，缺一不可！

按图示方式，绘制截面一，注意起点的方向是向上的。

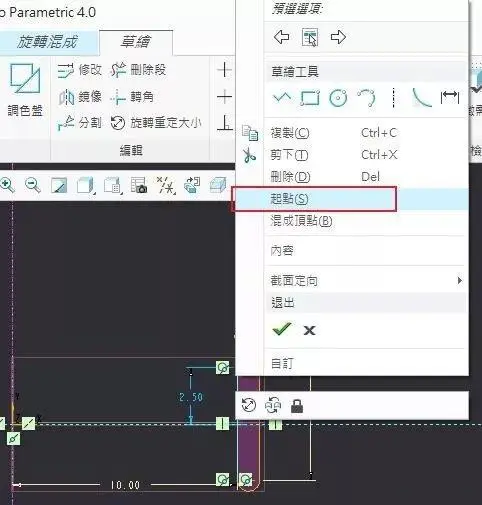

如果，起点的方向不对，请选中起点，单击鼠标右键，在弹出的快捷菜单中选择"起点&#​34;是方向朝上。快捷菜单如下图所示：

单击确定，完成截面1草绘。

②创建截面2

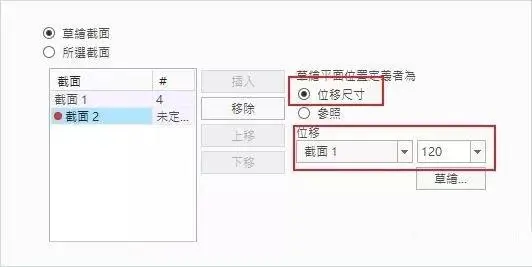

方法跟截面1是一样的，但是截面2相较于截面1是旋转了120°，所以截面菜单中，选择"偏移尺寸&#​34;，"偏移至&#​34;选"截面1&#​34;，偏移角度"120&#​34;。

然后单击草绘，进入截面2草绘。

选择圆工具，绘制一个直径为2，圆心在X轴线上，圆心距离坐标原点10.5的圆。

注意：绘图一定要在"草绘视图&#​34;的正视图中创建，即截面1此时在视图的左边。

然后，通过圆心绘制2条中心线，与X轴的角度皆为45°。

利用分割工具，将圆与中心线的交点分割成四分，设置起点位置在左上，箭头朝上，如下图所示。

此处一定要用分割工具对圆进行分割，否则绘制出来的图形是扭曲的。

③创建截面3

截面3的图像和尺寸跟截面是一模一样的，具体请参照截面的方法创建。

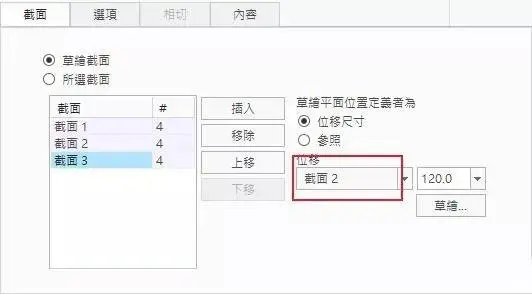

这里要提的是，截面3相较于截面2是旋转了120°，不是截面1哦，要特别注意在插入截面3的时候留意"偏移至&#​34;是"截面2&#​34;。

④封闭图形

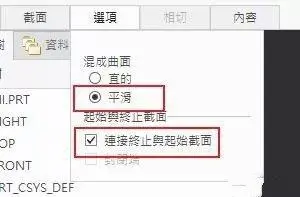

点击"选项&#​34;按钮，在选项菜单的 混合曲面中选择"平滑&#​34;，起始于终止截面中选择“连接终止与起始截面"。

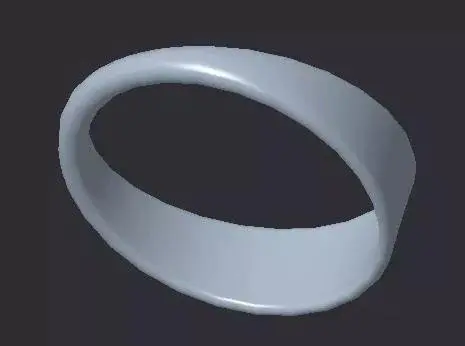

至此戒指模型已经创建完成。

总结

在应用旋转混合特征的过程中，需要注意以下几点：

①截面要有共同的坐标系：也就是在截面1建立的时候，一定要创建坐标系，否则后面的截面就失去了参考坐标，这回导致特征创建失败。

这一点是很多新手最容易忽视的。

②要有旋转中心轴（即各个截面所在的平面要有共同的相交线）：跟坐标系一样，没有旋转中心轴，特征就会创建失败，也是最多新手容易忘记的。

③截面间的夹角小于等于120°：旋转的时候，要注意旋转角度。

此外还有偏移的参照面也是值得注意的。

④起点方向保持一致：如果起点方西不一致，会导致创建的特征发生异形。

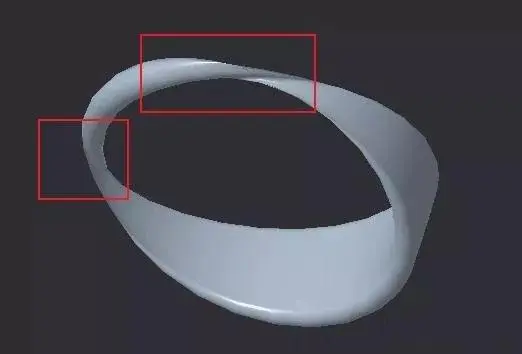

如果把截面2起点方向改变，得到图形如下图，就不是原来的图形了。
