BIM技术入门-Revit2019建筑应用：哈尔滨工业大学教程‌

第一讲 BIM技术基础

1.1 BIM技术概述

BIM：Building Information Moding 建筑信息模型

常用BIM软件：Revit、Bentley、Tekla Structure、ArchiCAD

Revit常用插件：

• Lumion：3D可视化工具，提供各种材质、背景、行人树木等装饰物，可得到逼真的渲染图像及动画
• Navisworks：项目管理
• Dynamo：可视化编程，异形结构模型创建
• Fuzor
• 苏博Extensions：设计功能增强插件
• 橄榄山快模：提高建模效率

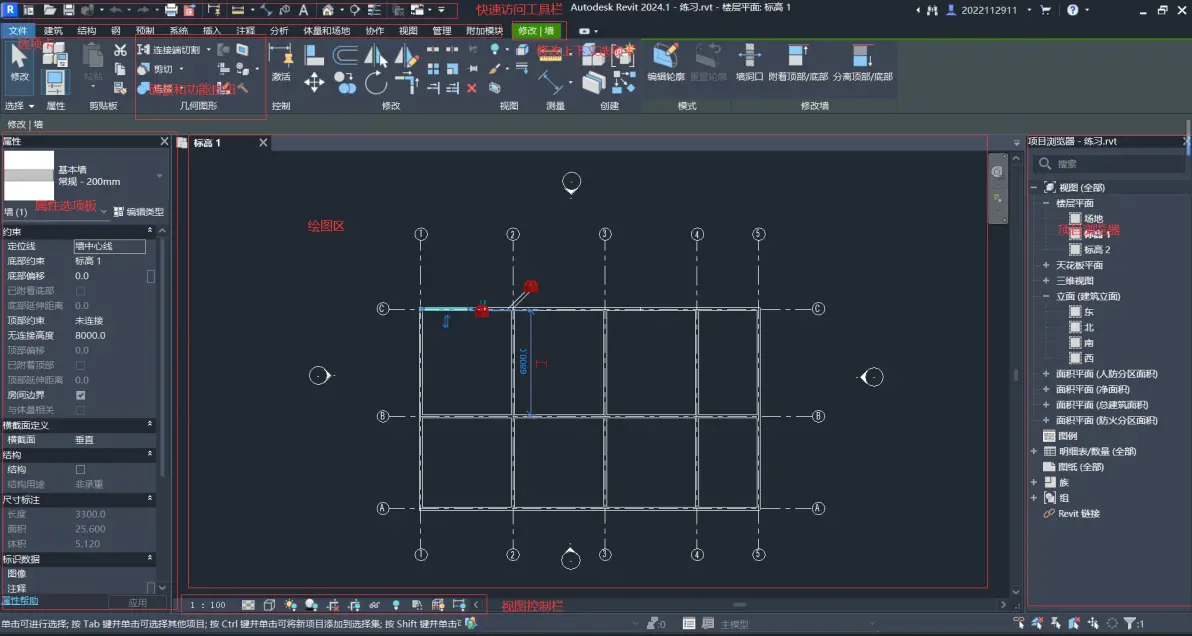

1.2 Revit用户界面

• 文件，导出
• 第一行，快速访问工具栏
• 第二行，选项卡
• 第三行，面板及各种功能按钮
• 上下文选项卡
• 属性选项板
• 项目浏览器
• 绘图区下方，视图控制栏
• 视图选项卡
• 细线
• 窗口切换
• 用户界面，调出属性选项板和项目浏览器
• 导出非渲染图片

1.3 Revit常用工具

基本工具在修改上下文选项卡中，对基本图元进行编辑

• 对齐
• 偏移
• 镜像
• 拆分图元
• 移动
• 复制
• 旋转
• 修剪/延伸为角
• 延伸/修剪
• 锁定
• 删除
• 阵列
• 缩放

第二讲 三维信息建模（上）

2.1 标高

在立面或剖面图中创建标高

三种方法修改标高高度：

• 属性选项卡
• 尺寸标注
• 标高符号处

三种方法创建标高：

• 直接绘制，建筑选项卡，标高。连续绘制，两遍ESC完全退出
• 复制
• 线性阵列

复制和阵列创建的标高不会创建楼层平面（标高标头为黑色）

创建楼层平面：视图选项卡，平面视图，下拉菜单，楼层平面

编辑标高：更改标高名称等

2.2 轴网的创建

先建标高再建轴网，使轴网在每层标高都可见

四个立面视图符号，每个立面视图符号都有一个剖切线，模型要创建在四个剖切平面之间

移动立面视图符号要把剖切线一起移动

一般在标高1、2上进行轴网创建

按顺序创建轴网：竖直轴网从左至右（1,2,3....），水平轴网从下至上（A,B,C...)

绘制轴网：建筑选项卡，轴网。可用修改上下文选项卡中的命令编辑轴网，尽量不用镜像，轴线编号会发生混乱

编辑轴网属性：点击轴网，属性选项板，编辑类型。轴线中段、平面视图轴号端点

打开锁定，编辑单根轴线

2D/3D：2D，只对当前标高的轴网有影响；3D，同步他标高轴网，默认3D。

在立面图中修改轴网的影响范围（标高）

轴网，水平方向上的基准图元；标高，垂直方向上的基准图元。基准图元还有参照平面

2.3 墙体的创建

创建墙：建筑选项卡，墙，下拉-建筑墙，选择墙体类型，编辑属性参数

墙在标高视图中创建

自定义墙体类型：选择常规墙进行编辑。属性选项板，编辑类型，复制（其实是新建一个类型）并命名，结构，编辑属性

自定义涂料：在材质中找到默认的黄色涂料，右键复制并重命名，单击右上角“复制此资源”，在信息中将名称改为对应颜色，将墙漆中的颜色改为对应颜色，在图形中将渲染外观改为对应颜色

外墙顺时针绘制，确保内外侧。选择墙体图元，空格键进行里外翻面。

2.4 门窗的创建

门

创建门：建筑选项卡，门，选择墙体类型，编辑属性参数

门窗可在剖面和三维视图中创建

自定义门类型与墙相同

放置门窗时，sm命令居中放置

类型标记：自定义类型中修改标记名称。

标记门的类型：

• 在放置门时打开选项卡中的"在放置时进行标记"
• 注释选项卡，标记面板，按类别标记

无法通过自定义得到需要的门类型时，载入族：

• 属性选项板，编辑类型，载入，选择要载入的族文件
• 插入选项卡，从库中载入面板，载入族，选择族文件

窗

窗的创建和门相同

选择门或窗后，在修改上下文选项卡中可以用“拾取新主体更改门窗位置

2.5 楼板和天花板

楼板

在标高平面中创建，楼板顶面与标高平齐

创建楼板：

• 建筑选项卡，楼板，下拉-建筑楼板，选择楼板类型，用修改上下文选项卡里的绘图工具绘制楼板形状；
• 已有墙体，拾取墙，勾选延伸到墙中至核心层；
• 复制：单击已有楼板，修改上下文选项卡中复制，下拉-粘贴，与选定的标高对齐，选择标高

创建楼板边缘：建筑选项卡，楼板，下拉-楼板边缘

编辑楼板：单击楼板进入编辑。修改边界、坡度等

自定义楼板类型：与墙体相同

天花板

创建天花板：项目浏览器进入天花板平面，选择标高，建筑选项卡，天花板，放置天花板修改上下文选项卡

• 绘制天花板：选择类型（自定义），编辑高度（从该标高向上偏移），绘制形状
• 自动创建天花板：选择要创建天花板的区域

第三讲 三维信息模型（中）

3.1 柱的创建

结构柱，称重构件；建筑柱，装饰构件。

结构柱

创建结构柱：建筑选项卡，柱，结构柱，选择柱类型（默认只有一种，其他需要载入），编辑属性

深度和高度属性：

• 深度：从标高向下创建
• 高度：从标高向上创建

载入其他柱：

• 建筑选项卡，柱，结构柱，修改上下文选项卡，载入族（结构文件夹，柱）
• 插入，载入族

建筑柱

与结构柱类似，没有深度高度

柱子与屋顶连接

选择柱，柱的修改上下文选项卡，附着顶部/底部，属性选项板，构造，顶部附着对正，最大相交

3.2 洞口的创建

建筑选项卡，洞口面板

• 墙洞口：在墙表面创建洞口。可拖拽句柄更改尺寸。只能创建矩形（要创建其他形状的洞口：点选墙体，修改上下文选项卡，编辑轮廓，更改墙的迹线）。
• 按面洞口：垂直面创建洞口
• 垂直创建洞口：垂直标高创建洞口
• 竖井：同时在多个楼板及屋顶上创建洞口。进入某一标高，选择竖井，绘制竖井形状，属性选项板更改底部偏移、顶部约束等。可拖拽句柄调整竖井的范围。

3.3 楼梯的创建

创建楼梯：建筑选项卡，楼梯坡道面板，楼梯，按梯段创建

• 直梯：选择直梯，编辑属性（底部、顶部标高，偏移，梯面高度、深度，梯段宽度等），绘制楼梯方向。翻转改变楼梯方向。
• 多层楼梯：进入立面/剖i面，选中楼梯，修改上下文选项卡，多层楼梯面板，连接标高，选择要创建楼梯的标高。或者复制，然后粘贴与标高对齐。
• 编辑楼梯：点击“转换”转为可编辑的草图，编辑草图，编辑边界、梯面形状、楼梯路径
• 栏杆与楼梯是分离的，可删除
• L型转角楼梯、U型转角楼梯、螺旋/弧形楼梯类似

3.4 迹线屋顶的创建

屋顶的创建有两种方式，一种在平面上，一种在立面上。在平面上创建屋顶的方法叫做迹线屋顶。

创建迹线屋顶：进入标高，建筑选型卡，屋顶下拉，迹线屋顶，选择绘制方法，选择屋顶类型，编辑属性，勾选定义坡度，绘制或拾取屋顶

编辑屋顶：

• 属性选项卡，编辑类型，修改结构
• 点击屋顶，修改上下文选项卡，编辑迹线，进入标高平面
• 坡度：点击迹线边的小三角，可增添修改屋顶坡度
• 比值坡度输入：=1/5（1:5）
• 用标高创建坡度：绘制屋顶时不勾选定义坡度，创建参考平面（建筑选项卡最右边），在屋顶修改选项卡中选择坡度箭头，绘制，编辑坡度属性

创建挑檐：进入标高，建筑选型卡，屋顶下拉，迹线屋顶，选择拾取墙，选择类型，编辑属性，勾选定义坡度和延伸到墙中，编辑挑檐尺寸，拾取屋顶

屋顶属性-构造：

• 垂直截面：屋顶边缘截面与标高平面垂直
• 垂直双截面：屋顶边缘同时有与标高垂直和水平的截面。封檐板深度，垂直截面的深度；0，水平截面；大于屋顶厚度，垂直截面。
• 正方形截面：同时又垂直屋面和平行于标高的截面。封檐板深度，垂直屋面的深度

创建屋檐底板：建筑选型卡，屋顶下拉，屋檐底板，选择标高，选择绘制方法

创建封檐板：建筑选型卡，屋顶下拉，封檐板，选择标高，选择绘制方法

创建檐槽：....

3.5 拉伸屋顶的创建

在立面中创建屋顶。一般用于创建垂直方向截面一致的屋顶。

用参照平面创建屋顶：进入标高，绘制参照平面（命令rp），建筑选型卡，屋顶下拉，拉伸屋顶，工作平面选择“拾取一个平面”，拾取参照平面，选择绘制立面，选择标高，选择绘制方法，选择屋顶类型，编辑属性，绘制。在三维中点选屋顶，控制句柄调整拉伸深度，或属性面板更改拉伸深度。

连接墙和屋顶：点选墙，修改选项卡，附着顶部/底部

拾取已有轴线创建屋顶：进入标高，建筑选型卡，屋顶下拉，拉伸屋顶，工作平面名称下拉选择轴线，选择绘制立面，选择标高，选择绘制方法，选择屋顶类型，编辑属性，绘制。

连接多个屋顶：修改选项卡，几何图形面板，连接屋顶，选择需要延伸的屋顶，选择要延伸到的屋顶表面

第四讲 三维信息建模（下）

4.1 幕墙的的创建

创建幕墙：建筑选项卡，墙下拉，建筑墙，墙体类型中选择幕墙/外部玻璃/店面（幕墙网格和竖梃数量不同），编辑类型属性（约束等），绘制。

编辑幕墙的网格和竖梃：

• 点选幕墙，属性选项板，编辑类型，编辑水平网格/垂直网格/水平竖梃/垂直竖梃
• 自定义编辑：建筑选项卡，构建选项卡，幕墙网格/竖梃，选择编辑方式

连接/分割竖梃：点选要结合的一个竖梃，修改选项卡，结合，选择另一个竖梃

移动某一个竖梃：点选某个竖梃，解锁，用移动 命令移动

更改幕墙玻璃嵌板：点选玻璃，在属性选项卡中选择类型（或自定义/载入类型）

幕墙系统创建：应用于基于体量的异形幕墙创建。

1. 创建体量：建筑选项卡，构件下拉，内建模型，体量
2. 创建幕墙系统：建筑选项卡，幕墙系统，选择体量中要创建幕墙的表面，点击创建系统

将幕墙嵌入墙体：绘制幕墙前，编辑类型，勾选自动嵌入

4.2 坡道与扶手

坡道

创建坡道：建筑选项卡，楼梯坡道面板，坡道，选择坡道形状（直线，弧线），选择类型，编辑属性（坡道坡度不是很大，顶部约束一般用偏移，宽度），编辑类型中选择结构板/实体，绘制（地处向高处）

栏杆

创建栏杆：建筑选项卡，楼梯坡道面板，栏杆扶手，下拉

• 放置在已有的楼梯坡道上：选择楼梯或者坡道
• 绘制路径：在平面中绘制路径

编辑栏杆：点选栏杆，编辑类型

• 扶栏结构（非连续）：编辑横向杆。高度、形状、材质
• 栏杆位置：编辑竖向杆。对齐方式、栏杆类型、约束、形状材质

编辑栏杆路径：点选栏杆，修改选项卡，编辑路径

拾取新主体

4.2 场地配景

场地

创建场地：进入场地平面，体量和场地选项卡，场地建模面板，地形表面，选择绘制方法，选择材质，绘制

拆分场地：体量和场地选项卡，修改场地面板，

• 子面域：在场地上定义一块单独的面积，需要绘制闭合的图形。
• 拆分表面：进入场地平面，选择要拆分的场地，绘制线段进行拆分

合并场地：体量和场地选项卡，修改场地面板。合并后的材质为第一个选择的场地。

导入场地：体量和场地选项卡，场地建模面板，地形表面，通过导入创建

建筑地坪

创建建筑地坪：体量和场地选项卡，场地建模面板，建筑地坪，选择绘制方法（直接绘制、拾取墙/线），选择地坪类型，绘制

属性-自标高的高度偏移：地坪高度

场地构件

创建场地构件：三维视图，体量和场地选项卡，场地建模面板，场地构件，选择构件类型（或载入，停车场在选项卡中），放置

4.4 综合建模

管理选项卡：编辑项目信息/参数/单位等

建模顺序：

1. 创建标高（楼层、室外地坪、屋顶、檐口）和轴网
2. 创建场地
3. 创建地坪，高度达到标高零点
4. 创建一层墙体（内外墙）
5. 创建门窗
6. 创建楼板，提示信息第一个否第二个是
7. 复制创建其他层。复制时用筛选器去掉不复制的图元
8. 创建楼梯。先创建竖井，再绘制辅助平面，然后绘制楼梯。贴墙的栏杆要去掉。
9. 创建屋顶。檐口标高。有空隙要将墙附着到屋顶。

注：用辅助平面创建楼梯和拉伸屋顶等。

施工图纸中尺寸标注：

• 三道尺寸：进入标高，注释选项卡，尺寸标注面板，线性，测量（命令di），编辑属性（修改|放置尺寸标注选择“参照墙中心线”、拾取选择“整个墙”、选项选择洞口-宽度、相交轴网），点击外墙标注细部尺寸，点击轴线标注第二道尺寸，点击外墙轮廓线标注第三道尺寸。
• 高程点：尺寸标注修改选项卡，选择高程点，放置在室内地坪某一位置，属性选项板，类型选择下拉，正负高程点

第五讲 成果输出

5.1 施工图输出

创建图纸：

• 视图选项卡，图纸组合面板，图纸，
• 项目浏览器，右键图纸，选择创建，

选择图纸尺寸（可载入），右键新建的图纸更改图纸名称（或属性修改图纸名称）

平面图：

• 添加视图：
• 右键新建的图纸，选择添加视图，选项要添加的平面，编辑属性（比例，裁剪视图等），拖动调整添加的视图的位置。添加的视图默认未激活
• 直接将要添加的视图拖动到图纸中
• 激活视图：右键视图，选择激活，然后可以对视图的项目和类别进行编辑
• 裁切视图：选择添加的视图，属性选项板，范围，勾选“裁剪视图”、“裁剪区域可见”，激活视图，调整裁剪框
• 隐藏类别：激活视图后，选中要隐去的构件（如配景），视图控制栏中隐去此类别（命令hc）
• 添加指北针：注释选项卡，符号，修改放置符号选项卡，载入族，载入指北针（常用指北针2），放置
• 未在标高中进行尺寸标注要在图纸中进行尺寸标注（先激活）。

立面图：和平面图类似

剖面图：

1. 创建剖面：进入底层标高，视图选项卡-创建-剖面（或快速访问工具栏-剖面），绘制剖面线，调整方向和视图范围，
2. 其他和平面图类似
3. 调整轴线显示位置：激活视图，点选轴线，编辑类型，非平面视图符号，顶/底

导出图纸：选择要导出的图纸，文件-导出-CAD格式，任务中的导出设置编辑映射关系，下一步导出

5.2 明细表输出

创建明细表：视图选项卡-创建面板-明细表/项目浏览器右键明细表新建，选择类型，选择要添加的字段，编辑过滤器（筛选），排列/成组中选择排序方式（不勾选“逐项列举每个实例”会将相同的构件合并），

编辑明细表：属性选项板编辑。可实现表格操作（如函数）

导出明细表：选择明细表，文件-导出-报告-明细表

5.3 渲染及漫游

渲染

创建渲染：

1. 放置相机：进入场地平面，视图选项卡-创建面板-三维视图-相机，勾选透视图（不勾选为轴测图），偏移（从标高向上偏移，即视线高度），摆放相机。
2. 编辑相机：

• 摆放完相机后自动进入透视图，可拖动边框调整裁切范围，shift+鼠标滚轮调整方向。
• 进入摆放相机的平面，拖动蓝色按钮可调节视图范围，拖动粉色按钮可调节相机方向
• 相机消失：右键生成的三维视图，选择显示相机

1. 渲染：视图选项卡-演示视频-渲染 打卡渲染对话框，编辑设置（质量、分辨率、照明，背景，曝光等），渲染。渲染完成后可选择保存到项目中/导出。

漫游

展示视频

创建漫游：：进入场地平面，视图选项卡-创建面板-三维视图-漫游，勾选透视图，编辑偏移，放置点创建关键帧，形成漫游路径，点击完成漫游。可在项目浏览器中打卡创建的漫游。

编辑漫游：点选创建的漫游，点击点可以调整关键帧的视图范围和相机方向。

预览漫游：在项目浏览器中打开保存的漫游，可调节视觉窗口尺寸。点击编辑漫游，可播放漫游。（无法播放，可能是处于最后一帧）（点击裁切框可调出修改选项卡）（可调整视觉样式为真实）

导出漫游：选择漫游，文件-导出-图像和动画-漫游，设置输出长度和格式，导出

5.4 房间

房间：一种为闭合空间创建的标记。

创建房间：进入某一标高，建筑选项卡-房间和面积面板-房间，状态栏编辑（上限、偏移等），在放置时进行标记，放置在闭合空间。未放置在闭合空间会提示，若使空间封闭则会自动将此封闭区域标记为房间。

自动放置房间：修改|放置房间选项卡，选择自动放置房间。则会自动为所有闭合空间添加房间标记。

编辑房间：

• 标记房间：修改|放置房间选项卡，
• 标记房间
• 标记所有未标记的对象，选择房间
• 分隔房间：修改|放置房间选项卡，房间分隔，绘制线段分隔房间。再次创建房间时就会以分隔线为边界。
• 高亮显示边界
• 设置房间颜色：建筑选项卡-房间和面积下拉-颜色方案，类别改为房间，编辑颜色方案。
• 显示颜色：属性选项板，颜色方案，选择创建的颜色方案。
• 双击房间标记更改房间名称
• 在房间标记下添加面积：建筑选项卡-房间和面积下拉-面积和体积计算，设置（一般仅面积、墙面面层）。在属性选项板中选择带有面积的房间标记类型。（技巧：用过滤器选择所有房间，统一更改类型）

5.5 碰撞检查

建筑自身碰撞检查：协作选项卡-管理模型-碰撞检验-运行碰撞检验，选择要检查的构件类型（全选后不会全选，要再单击一下选择框），确定，检查完毕后会弹出冲突报告。选择某个碰撞，单击显示，高亮显示具体某个碰撞。导出冲突报告。（导出为网页文件）

建筑与其他专业碰撞检验：

• 链接其他专业模型：插入选项卡-链接面板-链接Revit，选择要导入的模型。链接成功后会显示在项目浏览器的“Revit链接”之下。
• 协作选项卡-管理模型-碰撞检验-运行碰撞检验，将其中一个对象改为链接的模型，其他操作相同

卸载链接模型：链接其他模型后文件占用空间变大，检查碰撞完毕后可右键链接的模型，选择卸载，绿色的勾会变成红色的叉。需要再次使用时再右键选择重新载入。
