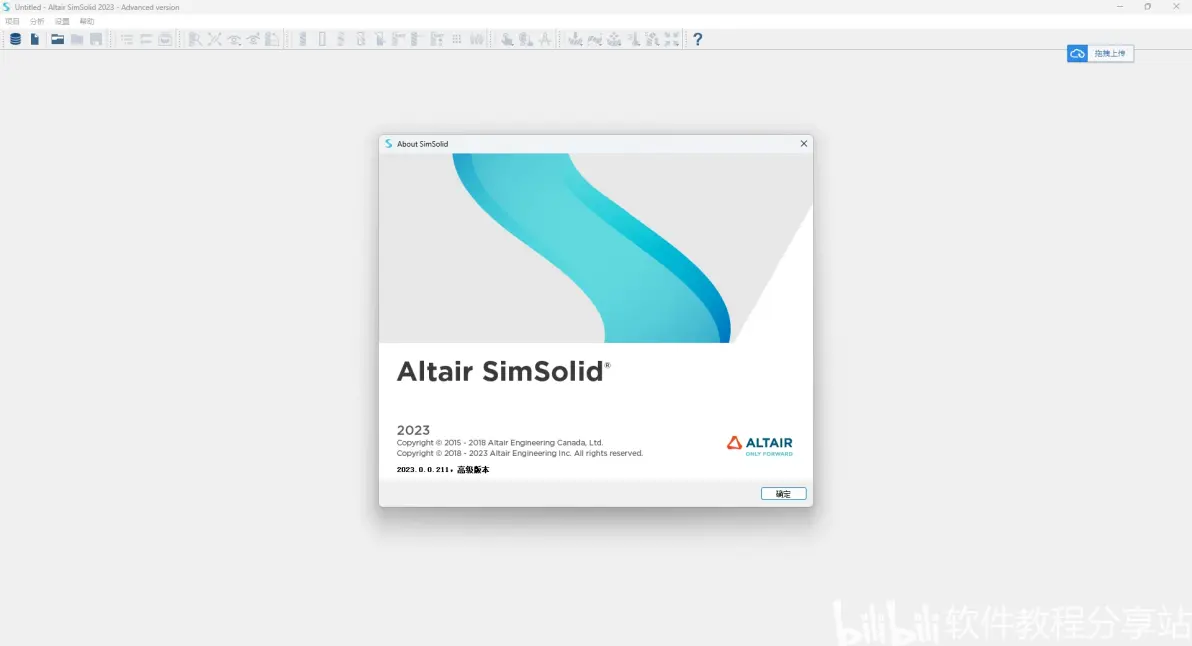

Altair SimSolid 2023 发行说明
亮点
非线性几何体序列加载
导入的虚拟衬套
局部坐标系中的云图
改进求解设置
空间阅读器
新特性
非线性几何体序列加载
在结构序列分析中，多个结构分析可以相互关联，目前支持结构非线性几何体分析。
您可以从“分析”菜单、“分析”工作台工具栏中，或通过在受支持的结构分析上右击来访问此功能，以创建关联的分析。
导入的虚拟衬套
连接下的虚拟衬套现在可以从 .csv 文件导入。要导入虚拟衬套，需要衬套坐标、沿所有三个轴的线性和旋转刚度以及坐标系。衬套基于指定的直径进行映射。它连接到从输入坐标指定直径范围内的两个零件。
局部坐标系中的云图
现在可以沿局部坐标系绘制用于结构和模态分析的所有云图。局部坐标系可以是笛卡尔坐标系，也可以是圆柱坐标系。可通过图例访问“设置输出坐标系”设置。拾取信息和结果图形基于输出坐标系输出结果。
基于结构非线性的疲劳
疲劳分析现在可以引用具有分离接触的结构非线性分析。除了结构线性分析之外，也支持这一功能。
空间阅读器
一种新的几何体阅读器，称为空间阅读器，支持 CATIA V5 和 V6 文件。可以从 设置 > 几何体导入设置 > CAD 阅读器中选择阅读器。
刚体模式截止
现在可以定义动力学分析中刚体模式的截止。默认设置为 1 Hz。
增强功能
改进求解设置
求解设置已进行了重构，有两个更高级别的适配，称为全局和全局 + 局部。
全局适配最适合常规载荷路径预测、模式和/或热分析。
使用三个自适应通道和适应薄实体
细化级别设置为标准
仅使用全局适应
全局 + 局部最适合更精确的应力计算。
使用四个自适应通道
适应几何特征
适应薄实体
自动为零件创建局部组，并根据相对体积进行分组。
可以用于全局和局部适配
细化级别设置为标准
除了更高级别的适配，自定义求解设置下还有一个新选项，可自动为零件创建本地组，并根据相对体积对其进行分组。
螺栓预紧力的新方法
螺栓/螺母预紧力现在作为活动载荷执行。现在精确地达到了目标轴向力。
使用自定义坐标系导入远程载荷
现在，从 .csv 导入的远程载荷除了可以参考全球坐标系外，还可以参考自定义坐标系。
产品版本
现在可以从 设置 > 许可证选择产品版本。产品版本包括基础版、标准版和高级版。除此之外，还提供试用版，可以在 30 天内访问标准版。
重构材料数据库
材料数据库已进行了重构，以便可以基于特定的物理特性（例如机械/热）来创建材料。运行热分析不需要输入机械属性，反之亦然。
重构点焊
点焊已进行了重构，以正确地表示 2T/3T/4T 焊缝。所有焊缝不再转换为 2T 焊缝，而是在项目树中表示为已创建。
从. csv 导入点焊时，点焊的顺序也保持不变。
除了点焊重构之外，点焊的数量也在项目树点焊信息中捕获。
动力学分析的重构边界条件
现在可以将多个边界条件施加于同一几何实体进行动力学分析。这允许沿不同方向应用不同的载荷函数。
现已禁用将多个载荷函数应用于同一边界条件。
将 RMS 响应保存到项目文件
RMS 米塞斯等效应力现在也将在评估后保存到项目文件中。
求解关联的分析
所有关联的分析均自动求解，无需使用求解管理器。这适用于所有关联的分析，包括结构、屈曲、模态预应力、动力学、热应力和异响。
更新的 CAD 导入格式
支持的 CAD 格式列表已更新：
文件格式
支持的版本
CATIA V5
R10 到 R33
NX/Unigraphics (.prt)
11 至 NX CR 2212 版
SOLIDWORKS (.sldpart, .sldasm)
99 和 2023 版
更新后的 Teamcenter 版本
现在支持 10.0 到 13.4 的 Teamcenter 版本。
旋转输出到 PUNCH 文件
旋转现在输出到 PUNCH 文件，以进行频率响应分析。
已知问题
我们不断提高软件性能，以下已知问题将在未来版本中得到解决。
虚拟连接器下线性线导轨接头问题。
已解决问题
对于动力学分析，始终使用整个可用的模态空间，而不是仅仅使用频率跨度内的模式。
将边界条件应用于圆形载荷点时的热求解问题。
分别用 Primary 和 Secondary 替换 Master 和 Mate。
动力学分析中的一致函数现在被定义为跨越所有频率，而不限于 10000 Hz。
用于 Fusion 的 SimSolid 插件的问题。
从 .csv 导入的温度现在使用几何体单位的坐标。
接近导入的温度的问题。
对齐或惯性载荷的序列分析问题。
现在允许用材料数据库中的相同材料替换项目树中的材料。
与模型、边界条件和显示结果相关的图形问题。
将拾取信息与云图同步时的问题。
一些几何体阅读器问题。
螺栓/螺母预紧力的问题。
在多个设计研究中使用时出现连接损坏的问题。
处理已删除/被抑制的零件的连接和边界条件的问题。
已改进焊缝创建。
在非线性几何体分析中绘制对齐边界条件的反作用力问题。
多载荷工况分析中的反作用力问题。
在细化结果图后绘制 RMS 结果的问题。
复制设计研究时的显示问题。
一些不稳定因素。
一些产品崩溃问题。
