一 目标

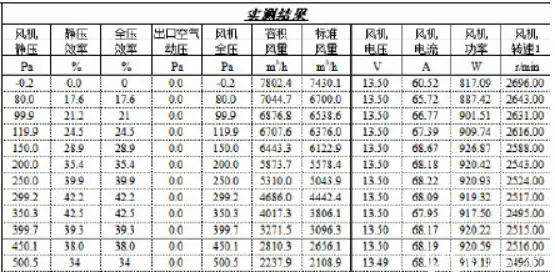

轴流风扇通过风量台测量结果如下图,通过仿真能够分析出在某一静压下风量。与试验室对标。
二 试验条件分析

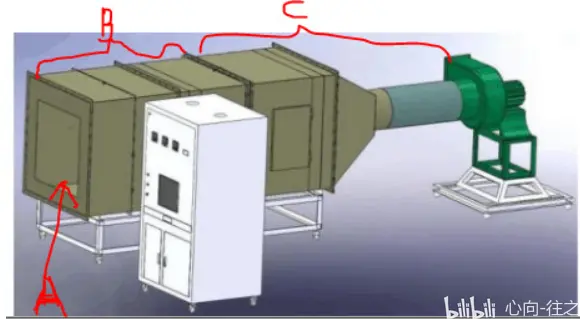

A处是待测件,B区域是静压区域,BC之间是有喷嘴组,C区域是抽风区域。C区域抽风机的转速和喷嘴开合组合在一起后,来给风扇一定的被压。这时候相对于吸风扇来讲(吸大气,往风筒中吹),静压区域是在风扇的后部。而经过多个模型尝试,发现在仿真软件里,如果静压设置在后面,发现风扇尾部的流场有问题。故,静压要设置在入口处,可以设置成负值,表示阻力。
三 软件设置
3.1网格的划分过程省略,总之把旋转区域做成MRF,通过坐标系旋转,使得风扇转动。

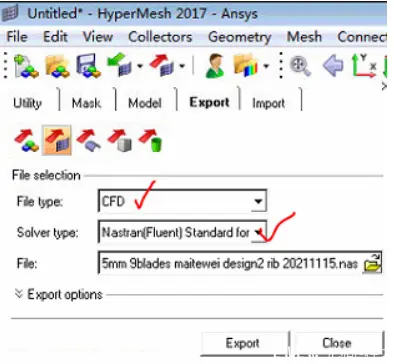

这里用hypermesh导入到starccm+中,要想导入之后ccm+中保留HM的component,导出网格的设置如下:
最终在ccm+中的网格表现如下图,大约有400万网格。这里对计算域有个说明:计算域的界面最好是风扇面积的10倍以上。

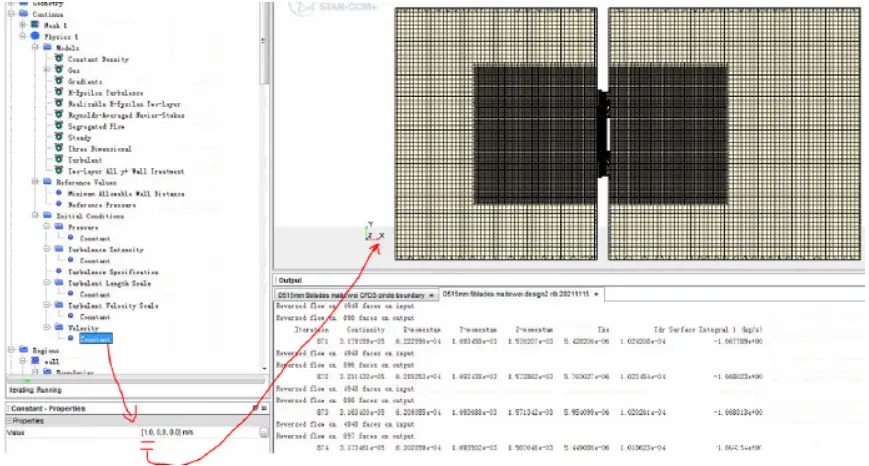

3.2 物理模型如下图
注意的初始速度方向要指定,一般是垂直于入口表面的坐标轴。

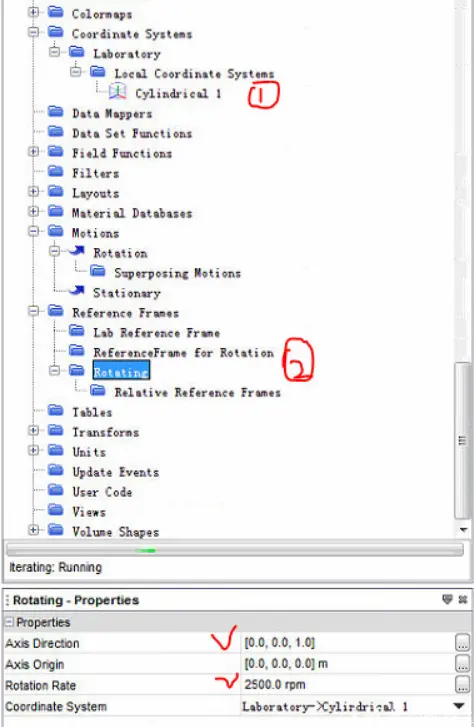

3.3 MRF模型构建

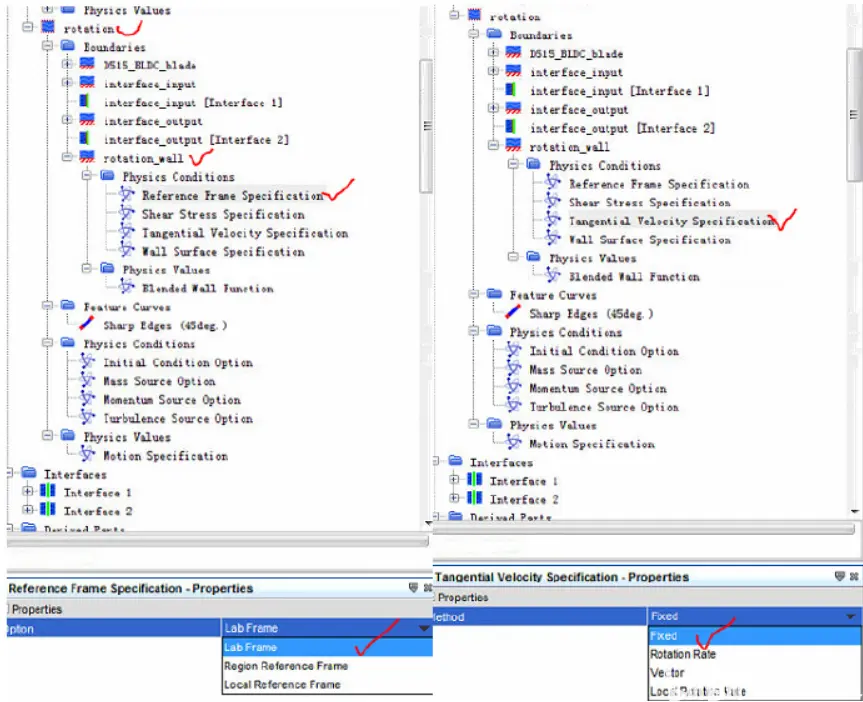

其中别忘记把rotation旋转区域的壁面,做成固定,且参考系要选择系统的。
3.4 进出口设置

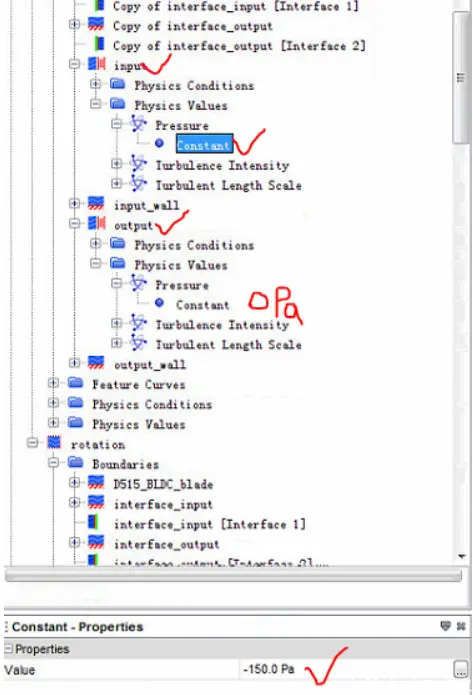

进出口都是pressure outlet,其中进口可以根据自己仿真的那个静压进行调整,下图是是仿真150Pa下的风量数据。
3.5 风量的检测

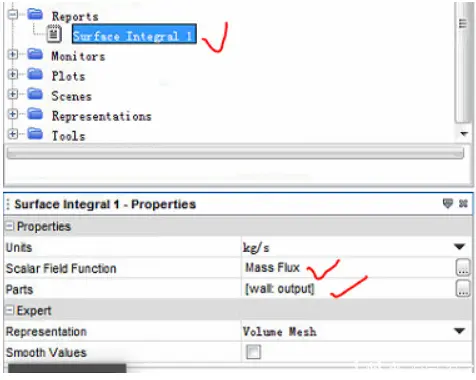

使用surface intergral,选出口面,质量流。最终通过密度可以换算成m³/h。
