EinScan小课堂第五课：三维建模方式全解析

本文1107字，预计阅读时间7分钟。

3D扫描的目的是获取物体的三维数据。

除了使用扫描仪，还可以利用软件来建模。

今天我们不再介绍扫描的技巧，

就简单介绍一下三维建模方式的知识，

辅助大家更好的理解三维数据。

本期讲解嘉宾：Alfred

三维建模，按照构建方式基本上可以分三类：实体建模，曲面建模，和网格建模。当然因为分法的不同，有特征建模、同步建模等名词，在这就不赘述了。有兴趣的朋友可以自己再去研究。

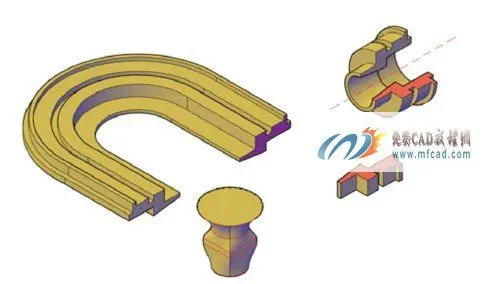

1.实体建模

实体模型的一般定义为：由三维建模软件创建的封闭三维体。

创建实体的途径：

（1）用基本实体（长方形、圆锥体、圆柱体、球体等）创建简单几何体的模型。

（2）通过拉伸或者绕轴旋转等，创建实体。

（3）执行布尔运算将已有实体组合成更复杂的实体。

2.曲面建模

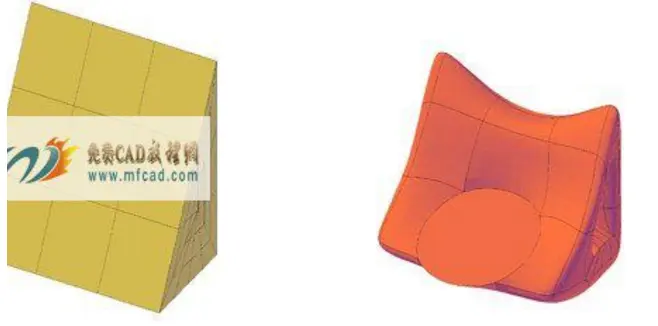

曲面模型是不具有质量或体积的薄抽壳。

创建曲面的途径：

（1）从已有实体、曲面中抽取。

（2）通过拉伸或者绕轴旋转二维对象等创建。（类似实体建模，但此时创建的曲面不封闭。）

（3）对曲面进行修剪、延伸等操作。

（如果所有曲面能组成一个封闭的空间时，可以进行缝合等操作，将曲面转化成实体模型）

3.网格建模

网格模型由使用多边形表示（包括三角形和四边形）来定义三维形状的顶点、边和面组成。（无法直接转换为实体模型。STL等数据格式均为网格模型。）

类似一张刚性的封闭网，每个顶点具有独立的位置属性。如果要编辑网格模型，只能通过移动每个顶点的位置。

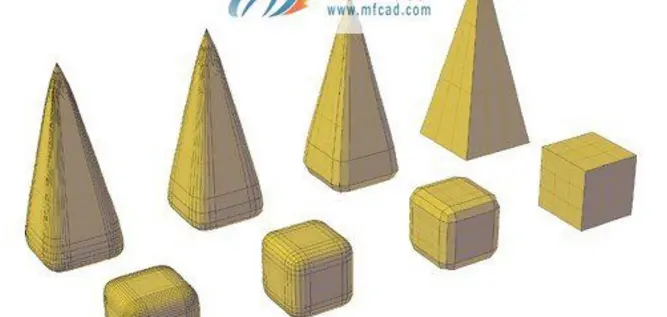

网格建模

网格建模

创建方式：

（1）与三维实体一样，可以创建诸如长方体、圆锥体和棱锥体等图元网格形式。

（2）由实体、曲面模型直接转化而来。

（3）通过扫描等方式获取。

（4）对已有网格模型进行布尔运算。

一般可用软件为Zbrush、Freeform等雕刻软件；或3D Max、Maya等。一些传统建模软件也有简单的编辑功能。

总结;

1、实体建模与曲面建模没有本质区别，一般有实体建模功能的软件，都有曲面建模功能，基本可以互相切换操作。如SolidEdge、UG等市场主流三维建模软件。

2、网格建模与实体或曲面建模方式，在对模型的表述上有区别，所以无法互转。

（Maya或3D Max可以编辑网格或实体\曲面，但编辑方式略有不同。对实体\曲面，是编辑控制点。有兴趣的朋友可以去研究一下）

3、实体建模适合工业零配件建模。（外形规则）

4、曲面建模适合对异形曲面、消费品外观建模。（外形较复杂）

5、网格建模适合雕塑、动画模型等较难用简单曲面表达的模型。

6、部分设计师也会用Maya等软件创建4或5中的模型。此类软件的建模方式与传统三维软件略有不同。不太适合创建对尺寸等有较严格要求的工业零配件。

Alfred
