BIMBase建模软件2024全攻略（一）：组件编辑器深度解析

BIMBase建模软件2024版本发布啦~之前总有小伙伴们不太习惯使用Python参数化组件方式进行参数化模型的建模工作，更希望能通过交互方式来完成建模并实现参数驱动效果。现在，交互组件驱动建模功能它来了，它随着BIMBase建模软件2024版本的中的组件编辑器功能一起来啦！让我们一起看看新版本中组件编辑器的七大亮点吧！

BIMBase建模软件 2024R1.0下载：https://www.pkpm.cn/product/download/downloadDetail?id=692&downloadType=7

BIMBase建模软件免费试用申请：https://uc.pkpm.cn/TrialCenterProDerail?trialCenterProductId=477e6e9a-bde6-4698-9111-018f68520a32

BIMBase构件库社区官网：https://libunity.pkpm.cn/#/indexchild

BIMBase构件库社区使用指南：https://blog.csdn.net/weixin_43284694/article/details/131302829

没有接触过BIMBase的小伙伴可以先查看构力科技官网的介绍哟：https://pkpm.cn/product/productDetail?type=7&id=179

BIMBase建模软件2023使用手册：https://blog.csdn.net/weixin_43284694/article/details/128369812

正文来啦

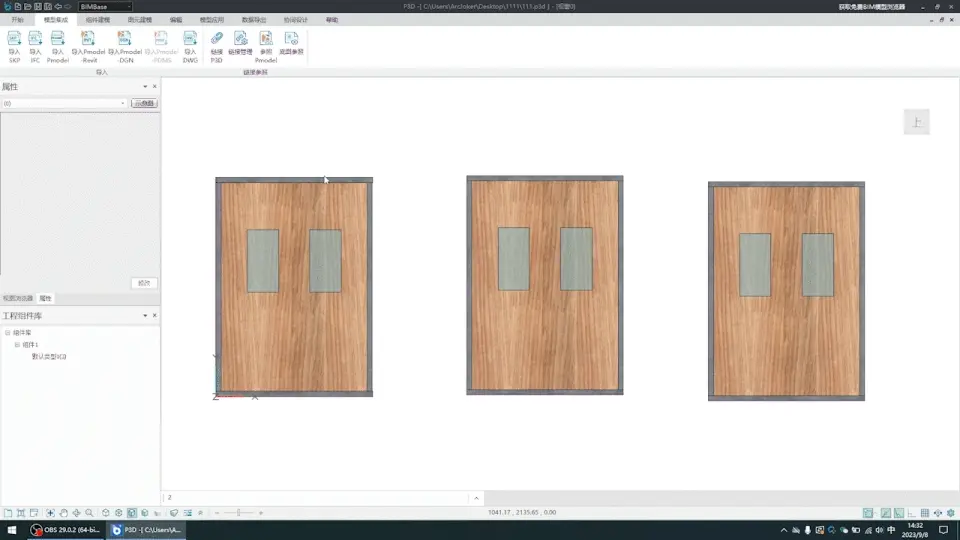

1、组件多层级嵌套布置

新版本组件编辑器支持多层级布置组件，可根据模型结构进行层级划分，分块建模后整体布置，并可以对每个层级的组件进行单独的参数驱动绑定，大大提高了建模效率、提升模型复用率。

在一些要求参数驱动复杂、模型相似部分较多的建模场景中，以往建模过程通常是按顺序一部分一部分的制作，当模型制作完成时，参数绑定和模型逻辑庞大且复杂，不利于修改维护。在新版本中，我们可以先对模型重复的部分（或极其相似的部分）建模，作为模型的“子组件”，在布置到相同部分时直接插入“子组件”既可实现所需效果。

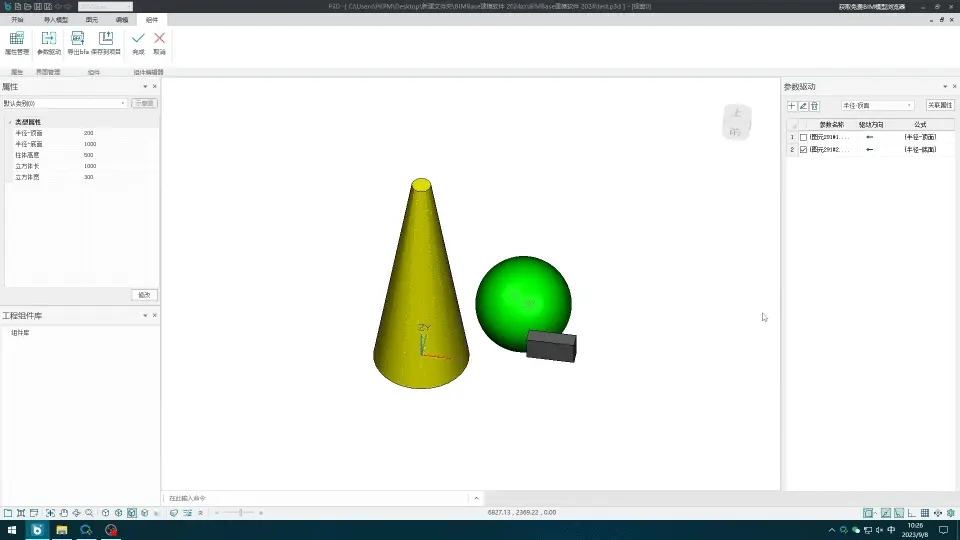

2、参数驱动绑定公式

参数驱动更新为更加直观的驱动公式，可以清晰的看到驱动作用范围；支持模型特性属性的复杂运算，可满足更复杂的参数驱动需求；对于参数驱动运算存在逻辑错误，或模型被删除后留存的参数驱动进行标红提醒，降低建模出现意外错误的风险。

3、属性类型（类型属性/实例属性）

根据对建模思路的优化，新增两种属性类型。属性可对同一模型的多个实例同时生效，类型属性可仅对同一模型的某个实例生效，以满足不同应用场景下的需求。

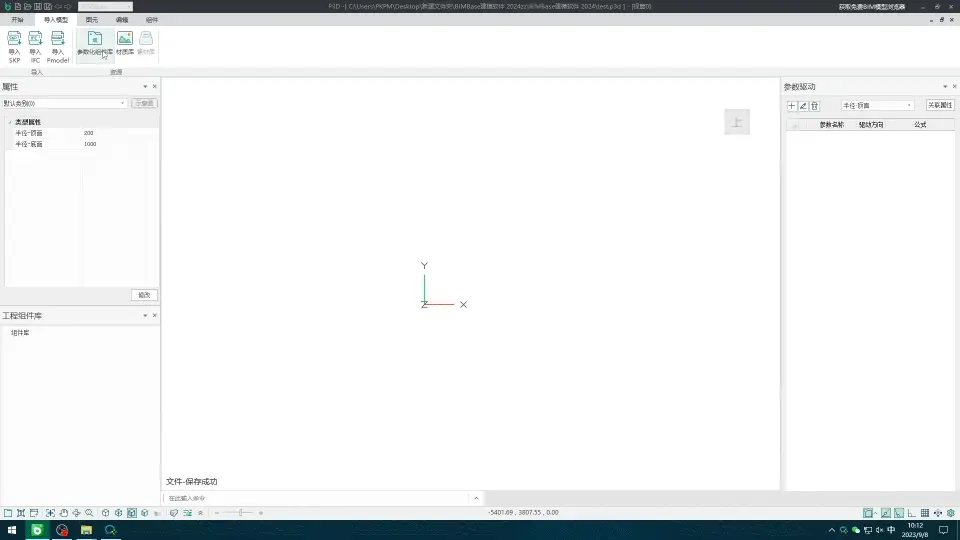

4、属性管理

属性管理中现在支持对当前层级的所有属性进行统一管理，并支持对已创建属性进行复制、移动排版和信息修改。

5、Python参数化组件库模型构建

组件编辑器支持 Python生成的BFA组件的属性驱动，提供更多的建模解决方案；当需要用到部分Python生成的BFA组件时，直接通过参数化组件库导入即可与参数驱动绑定，也可以导入我们提供的默认组件库结合使用，避免反复“造轮子”。

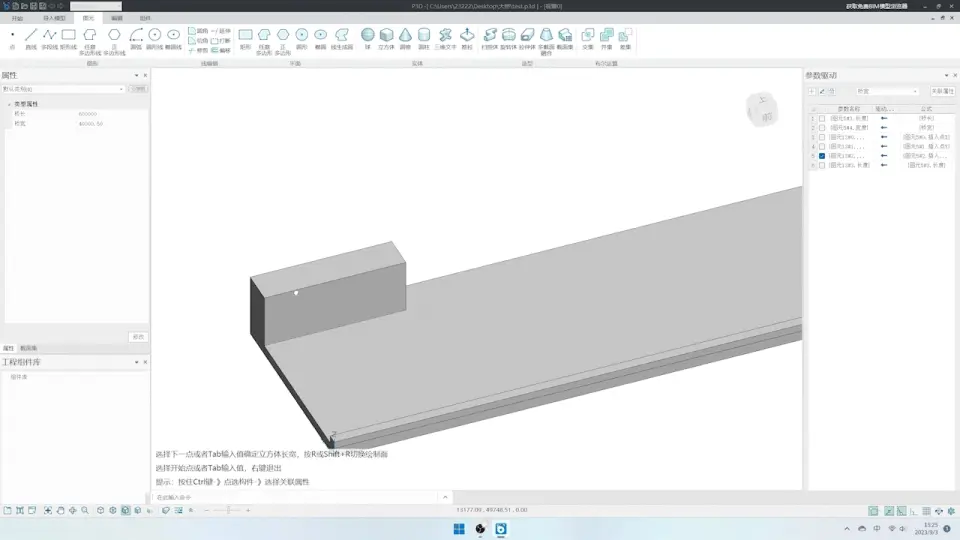

6、基本图元工具中新增线编辑功能

新增圆角、切角、修剪、延伸、打断和偏移等线编辑功能，可以快速绘制更复杂的截面。

7、造型工具中新增功能

造型工具新增多截面融合和截面集工具；多截面融合可以选中两个截面后自动生成实体；截面集工具可以实现截面的高效管理，并结合拉伸体、扫掠体等工具快速生成实体。

为方便大家更快上手新版本功能，下一篇文章我们会根据建模场景将新功能进行整体演示，如果希望软件在之后版本新增哪些功能、优化哪些功能，都可以在评论区回复发言哦~
