200元预算打造E3V5系统，机械革命NX5-V631搭配华硕H110-4S REV2.0主板，软刷魔改BIOS实现E3V5兼容

前言

机械革命NX-5 V-631原装配置为i5-7400+GTX1060 3G，搭配全汉300w铜牌电源，足够为E3-1225V5+P106供电。通过本教程修改并刷入魔改bios理论上可以兼容所有LGA1151 CPU。目前E3-1225V5已经成功点亮（附图），有条件测试其他CPU的小伙伴可以自行测试然后私信反馈。该教程的思路理论上适用于所有使用AMI bios的LGA1151华硕主板，但是售后的官方刷写工具不一定能通用。

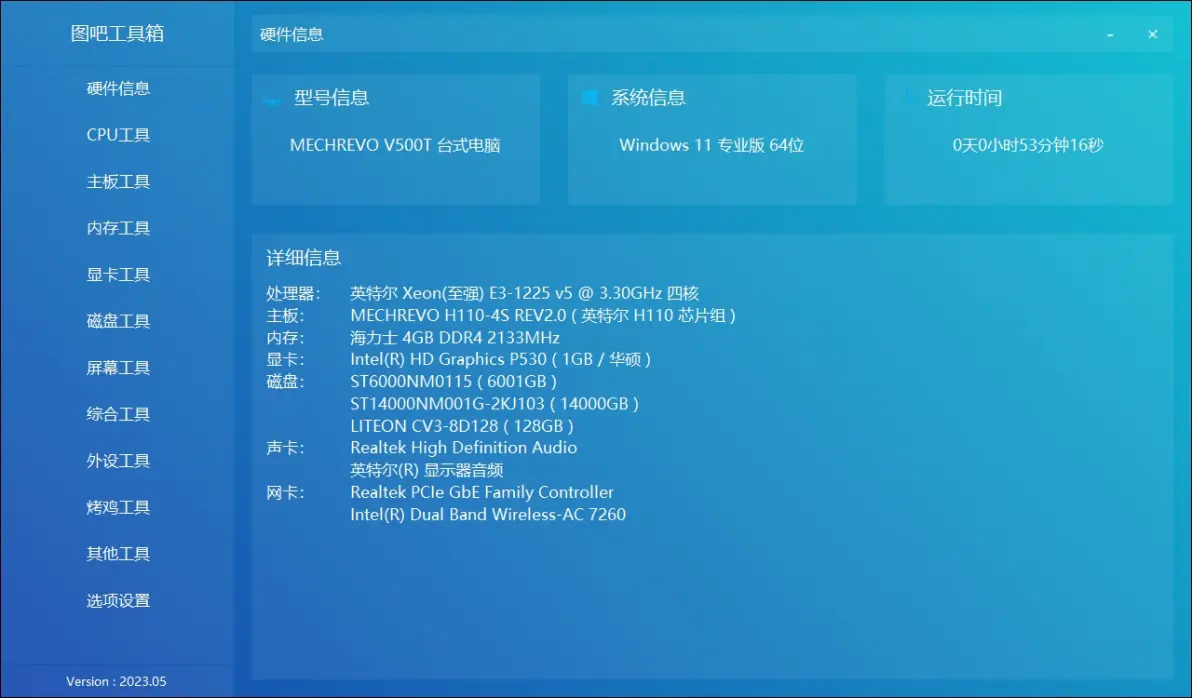

图吧工具箱

cut-off

一、修改原机bios（up提供了修改好的bios，嫌麻烦可以跳过）

1.备份原机bios

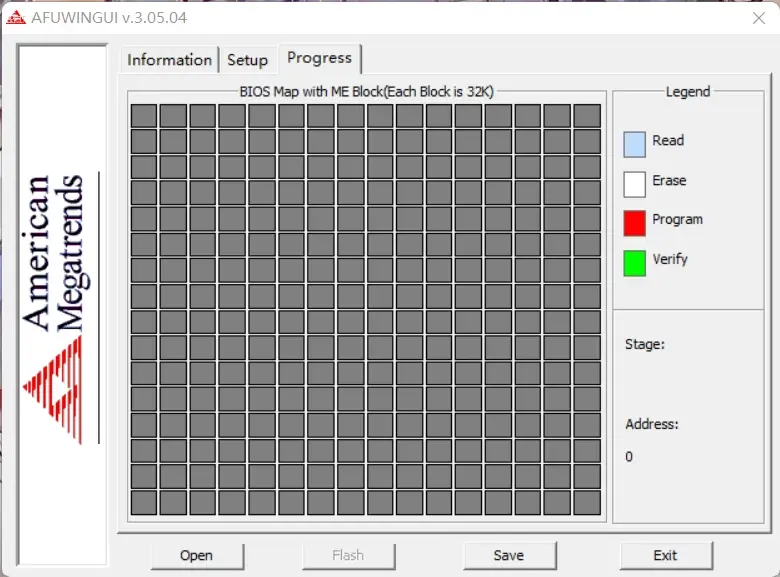

打开AMI官方的Afuwin工具切换到progress选项卡，点击save按钮选择保存位置，保存为.rom文件，待浅蓝色进度条全部填满即可。

Afuwin图形界面

cut-off

2.修改原机bios

（1）导入原机bios文件

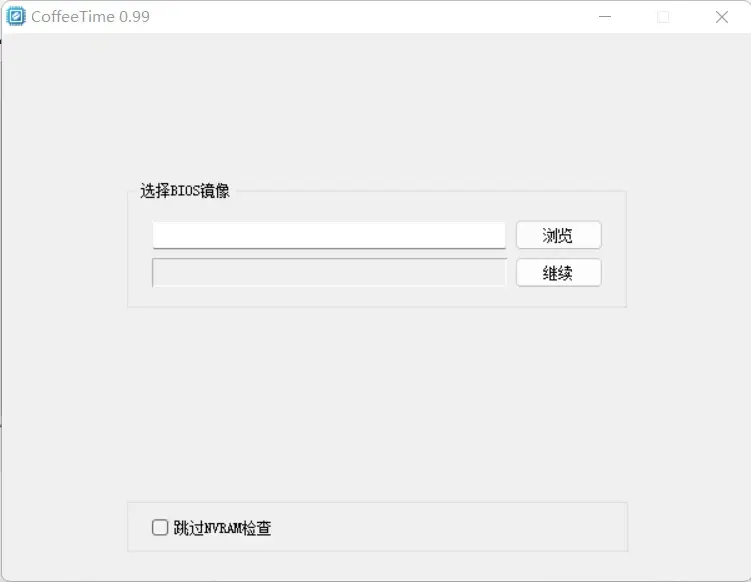

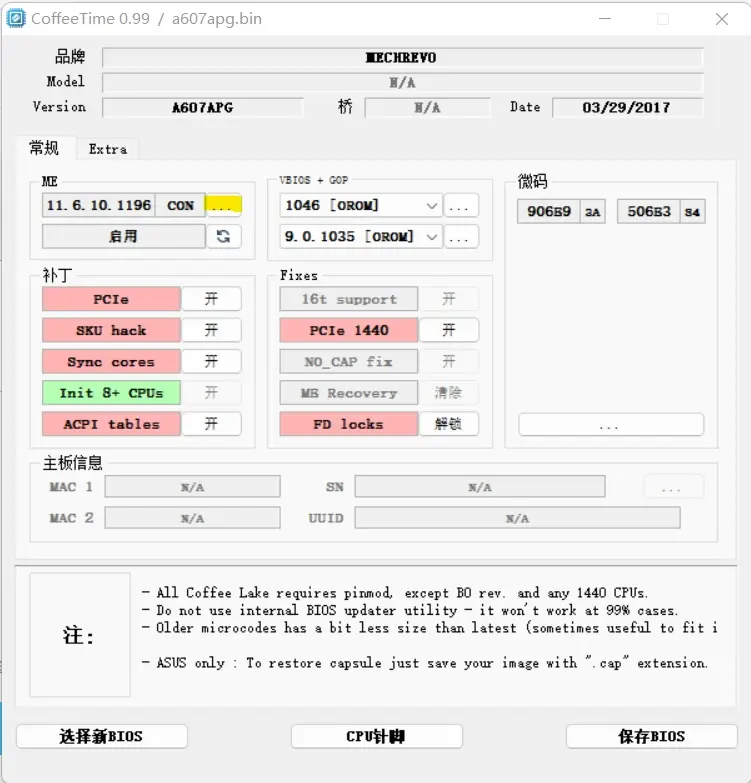

打开coffeetime工具，点击浏览选择刚刚备份的bios文件，然后点击继续按钮，稍待片刻等进度条加载完毕。

coffetime中文版

cut-off

（2）更改me版本并关闭me

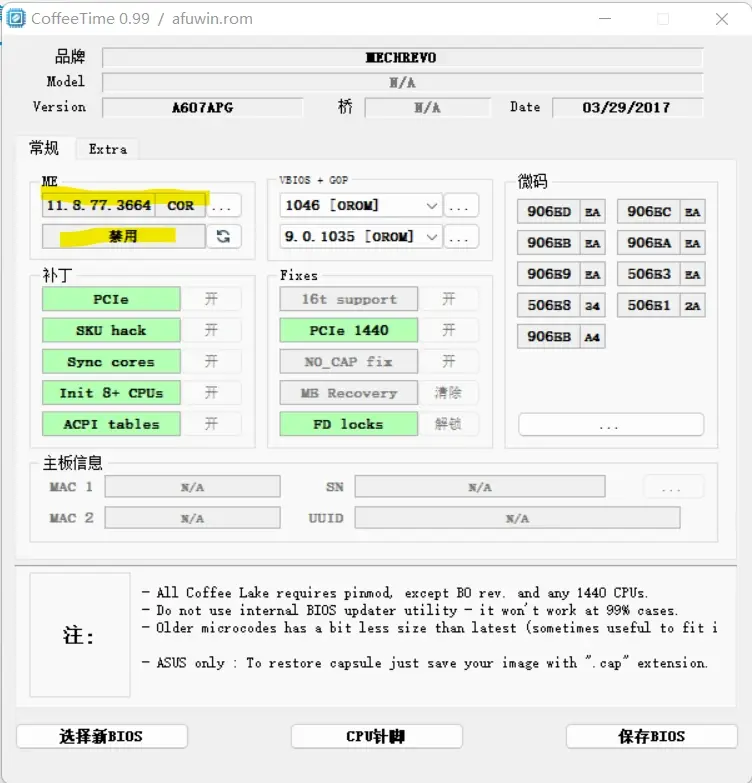

1)点击图示黄色标注处三个小圆点

2）点击黄色标记处下拉菜单，选择11.8版本，然后点击左侧紫色标记处更新按钮

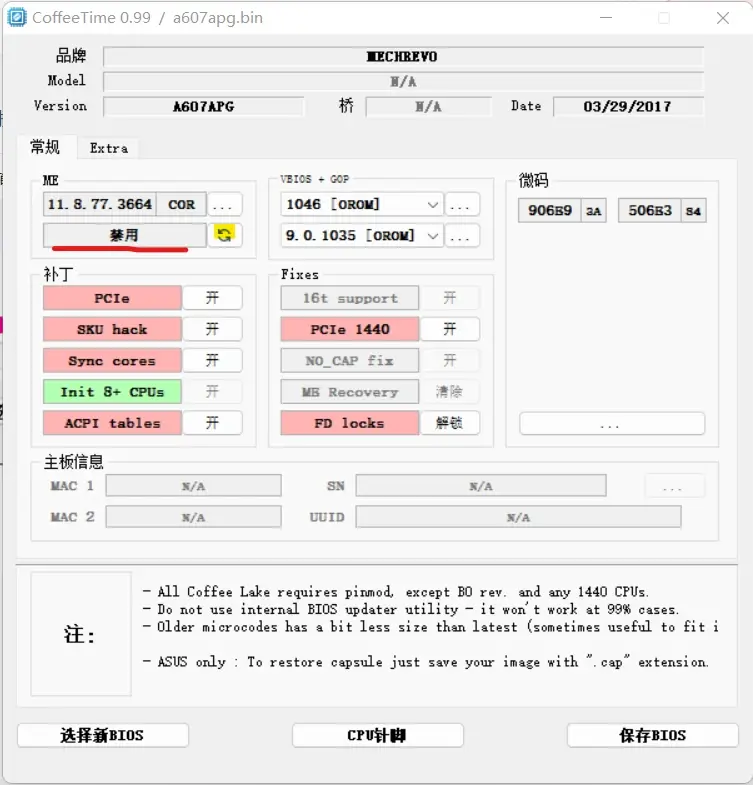

3）点击黄色标记处双箭头按钮，可见左侧启用变为禁用

cut-off

（3）修改微码

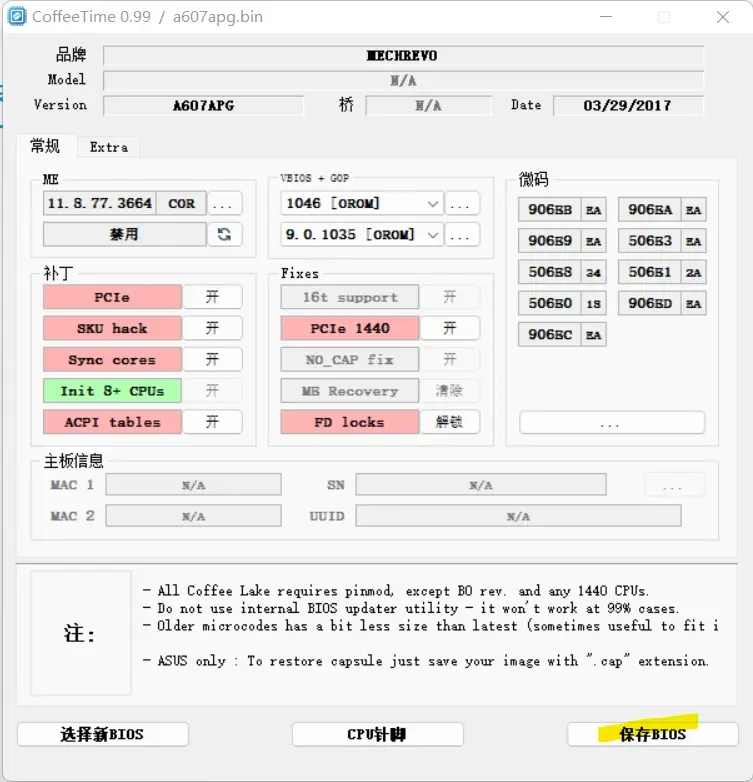

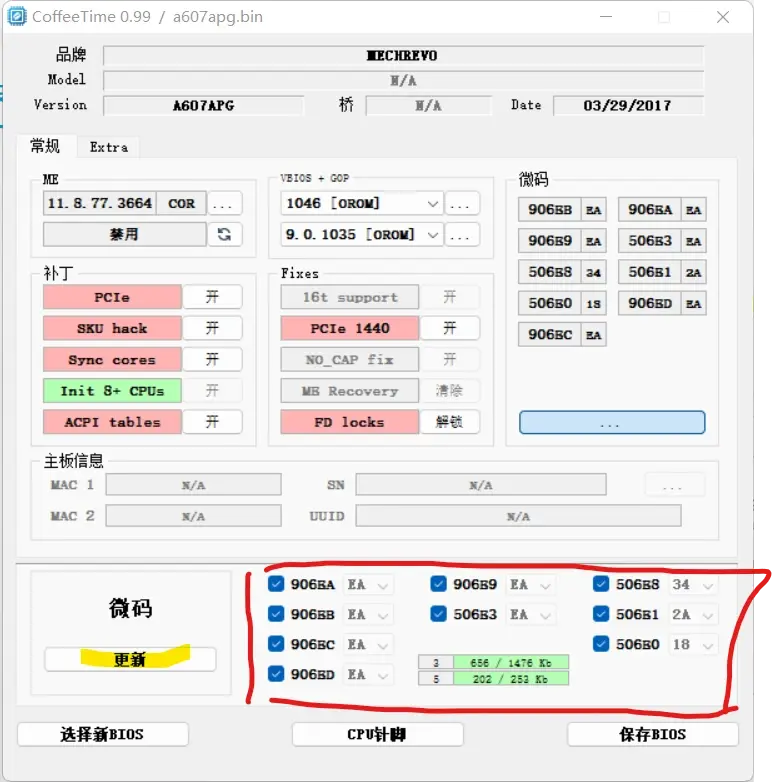

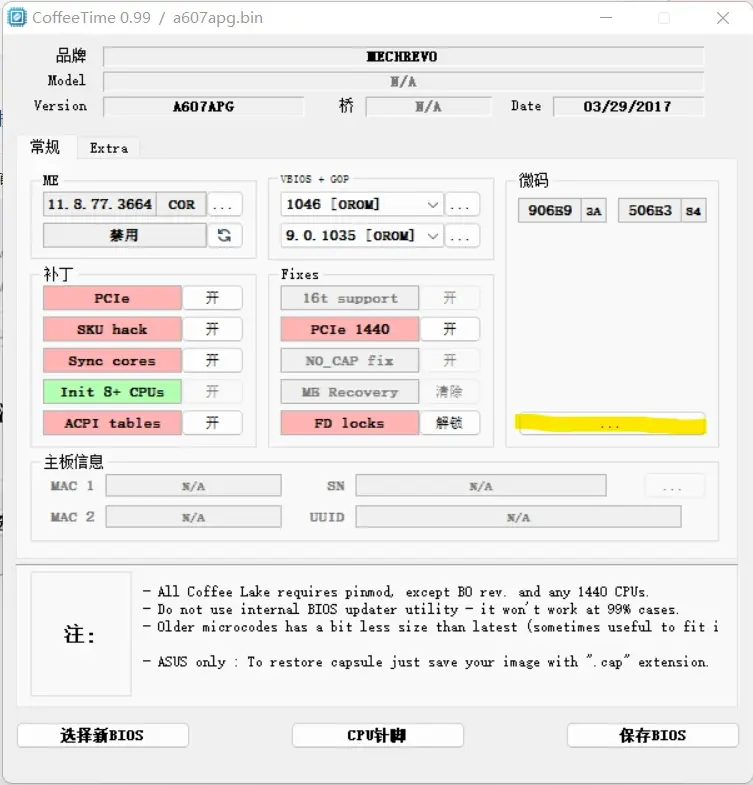

1）点击微码区黄色标记处三个小圆点

2）勾选红色方框内所有微码，然后点击左侧更新按钮

3）保存bios

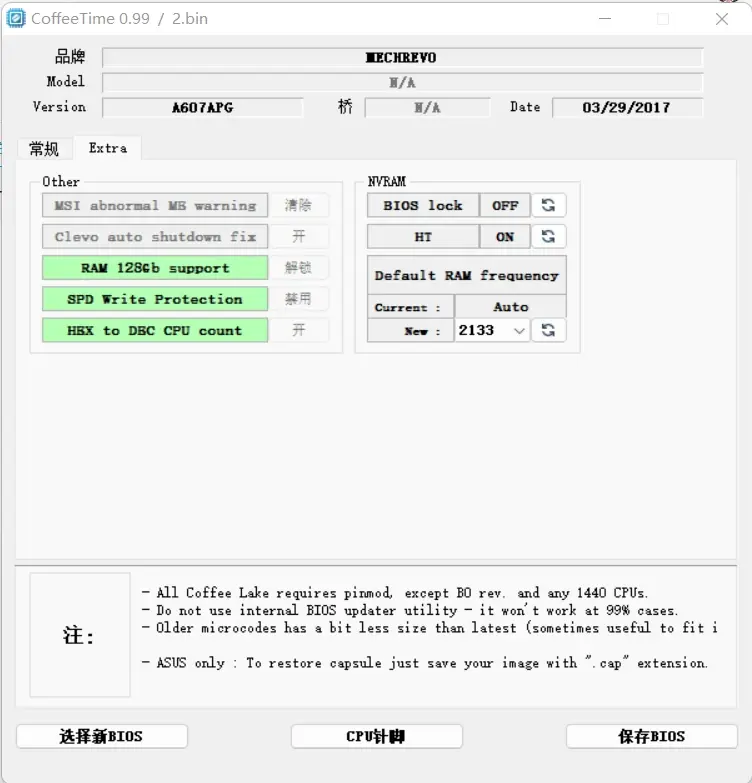

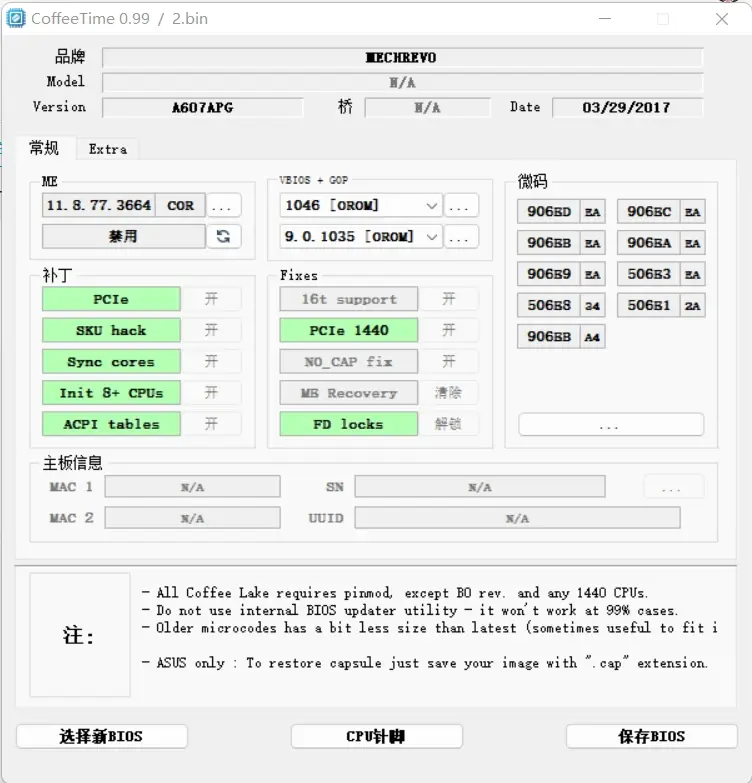

至此bios已经修改完毕，先可以如下图像up一样将所有红色选项改为绿色。

cut-off

二、刷入修改好的bios

方法一.使用编程器刷入（有条件的朋友可以尝试，此处不展开）

方法二.使用intel flash programming tool（以下简称FPT）刷入

ps:Afuwin有刷入ME固件的指令，理论上可以刷入ME固件，但是在实践中一直报错没有成功（了解这方面问题的小伙伴可以私信交流）。目前必须使用FPT刷入ME固件以及bios固件。

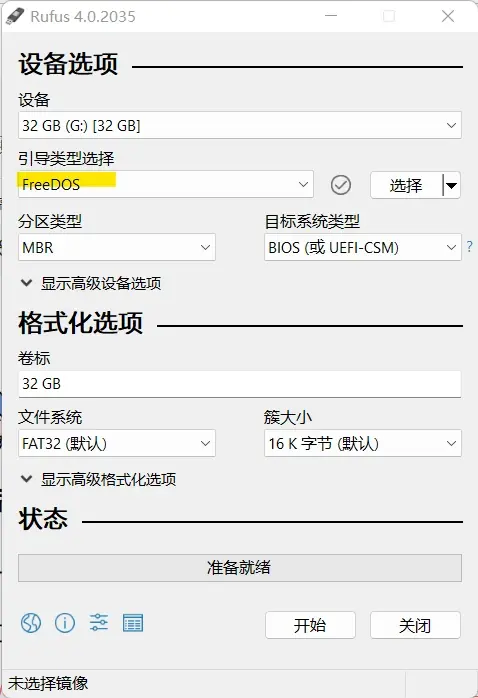

1.准备一个不用的u盘（u盘内的数据将会全部清除），使用rufus工具制作dos启动盘。（有dos启动盘的同学可以跳过）

选择freedos选项，点击开始，待进度条结束即可

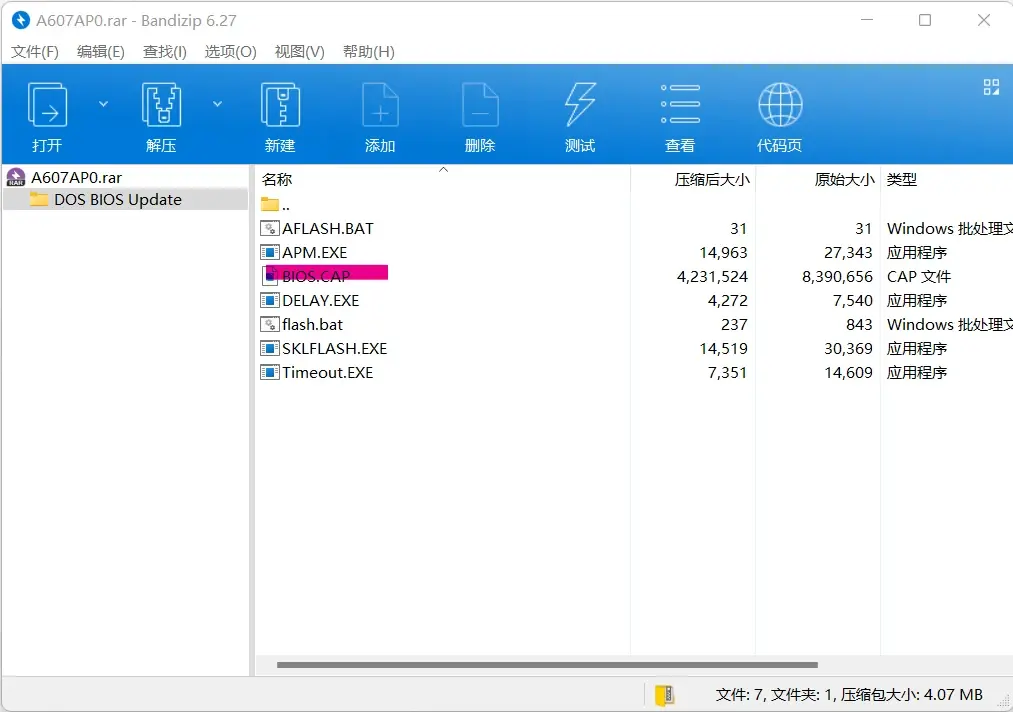

2.将A607AP0.rar（官方售后bios文件以及dos下刷写工具，官方dos刷写工具仅能刷写原版bios文件，但是可用于临时解锁me，使用方法参见下文）解压到u盘根目录，BIOS.CAP文件不需要（也可以将up提供的“U盘.zip”解压到u盘根目录，直接跳转至下文第6步）

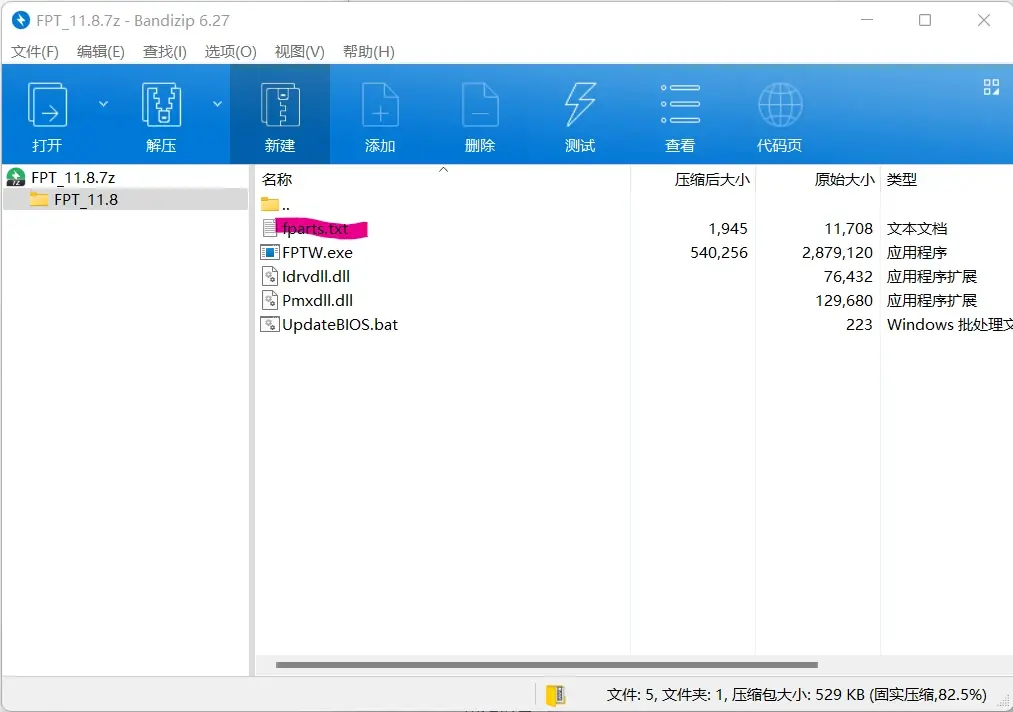

3.将FPT_11.8解压到u盘根目录（fparts.txt文件也是必须的）

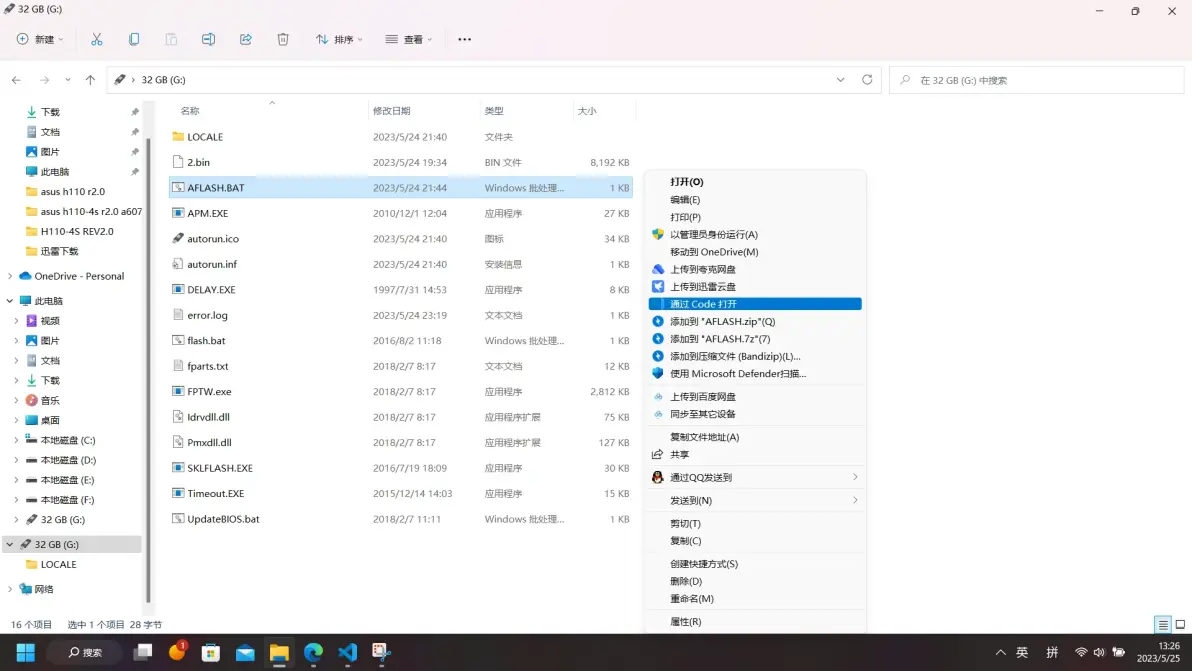

4.右键通过code打开AFLASH.BAT文件（没有Visual Studio Code的同学安装一个）

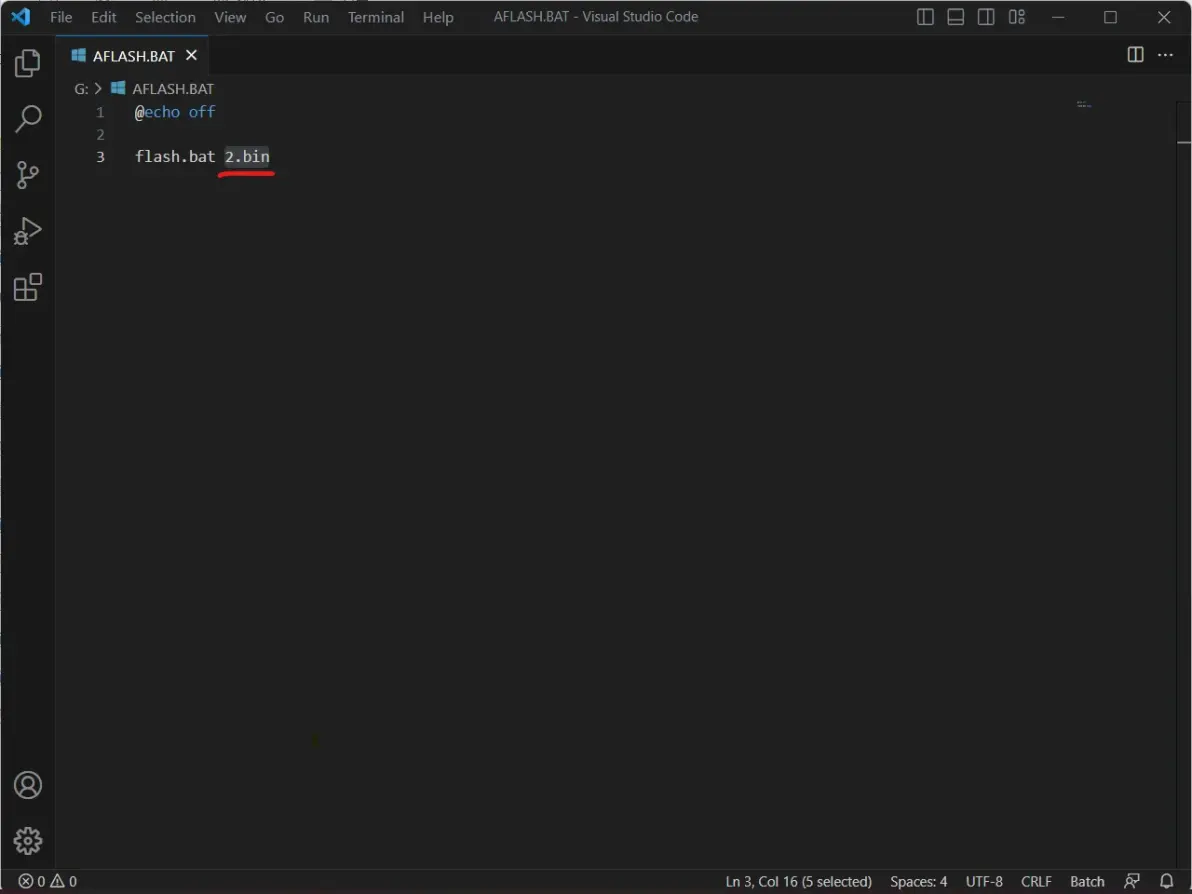

5.将代码红线处的的BIOS.CAP修改为自己的bios文件名，以我的bios文件名2.bin为例，修改为2.bin，然后按ctrl+s保存文件（如果bios文件名为xxx.rom，则修改为xxx.rom）

下文有※符号的步骤非常关键，且不便于截图展示，请务必仔细阅读

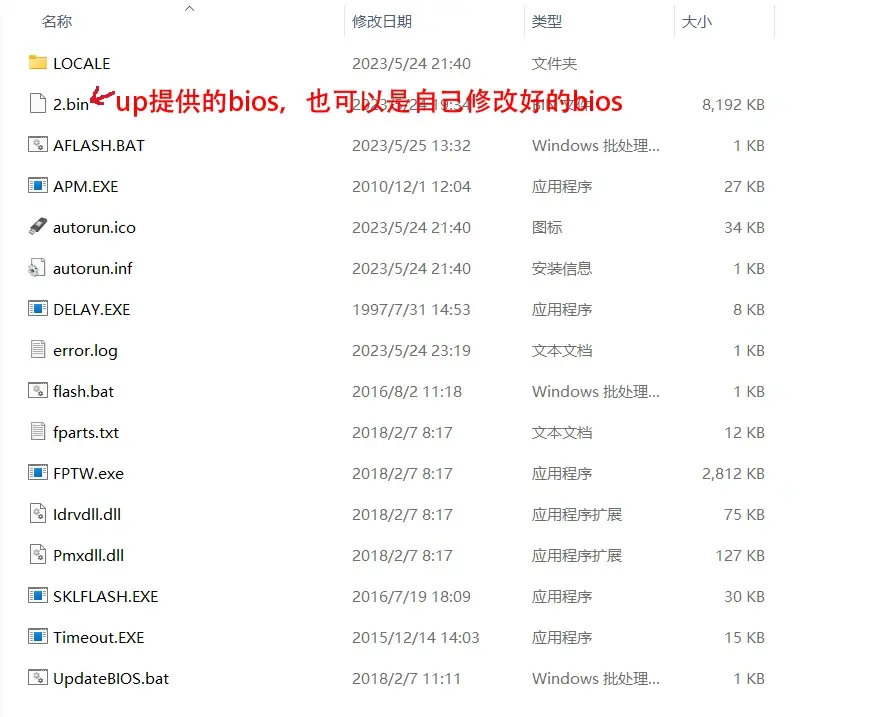

※6.将u盘（请确保u盘内有如下图所示所有文件）插入电脑usb接口并开机，机械革命logo出现后按delete进入bios界面。使用上下左右按键操作，切换到boot选项卡，将首选启动盘设置为u盘。如果开启了UEFI BOOT需要设置为disable关闭。然后按f4保存修改并重启，即可进入dos系统。

※7.进入dos界面之后，freedos默认启动u盘的盘符为C:盘无需切换盘符，每输入一行命令后按一下回车（双斜线后为注释不必输入）

dir  //查看该驱动器根目录下所有文件，可跳过
AFLASH.BAT //运行AFLASH.BAT

※8.屏幕闪过以下代码（代码大致如下方代码块，刷写失败是正常现象）后自动重启，再次按delete键进入bios界面。切换到ME VERSION选项卡，me版本变为0.0.0.0则说明me已经临时解锁成功。然后切换到boot选项卡并将启动盘首选项设置为原来的系统盘，按f4保存修改并重启，正常进入windows系统。

ME已解锁
FLASH FAIL //刷写失败

※9.进入windows系统后，以管理员身份运行CMD命令提示符，输入以下命令，出现绿色flash successful代表已经刷入成功。

cd /d G:  //以我的u盘为G:盘为例，切换当前目录为G:，并切换当前驱动器为G:
dir     //查看该目录所有文件，可跳过
FPTW -f 2.bin //以我的bios文件名为2.bin为例，该命令刷入完整固件，包含ME固件以及bios固件。若要仅刷入bios固件可以使用 FPTW -f -bios 文件名.后缀名 命令

10.重启电脑，使用Afuwin工具再次备份当前bios，导入到coffeetime工具打开，如果me版本变为11.8且显示禁用，则ME固件刷入成功。（此步骤仅作为检查项目，非必需步骤，可以跳过）
