Unity桌面精灵制作教程（一）

阅读数 40

著作权

前言：这篇博文我想写的多一些，但是B站专栏的格式支持没有代码格式支持。并且发布后最多只能修改三次，这就没法先写一部分然后慢慢更新，最后再整个目录了。总之就是吐槽一下B站专栏的编辑功能不是很给力，接下来开始正题。

哦，忘了，今天做了一个3D桌面精灵，目前只有 QWEASD 这几个按键的响应，并且还没做鼠标响应。我放到了 GitHub 上，后续再更新。 GitHub地址：https://github.com/WhitePetal/Unity-Desktop-Wizard/tree/master/Live3D

Build 文件是直接打包好的项目，可以直接运行。Assets 就是工程文件了。

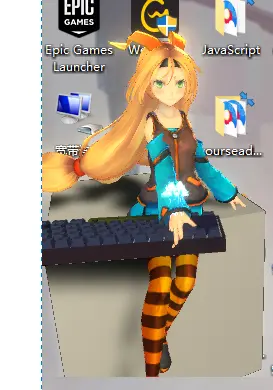

效果图：

Unity酱~

目录：

桌面精灵介绍
Hook简介
Hook 实现窗体透明
Hook 实现后台按键、鼠标事件响应
实现 2D 桌面精灵
3D桌面精灵的探索
实现3D桌面精灵

桌面精灵介绍

最近看到B站很多主播都会整一个“桌面精灵”，即一个比较小巧卡通的角色形象，并且角色还会根据主播的按键和鼠标的移动还有鼠标按键做出同样的动作，来实时的显示主播的操作。我把这种角色形象称为桌面精灵。这个东西我第一次看到时就想用 Unity 实现一下，奈何自己的拖延症，一直到昨天才开始尝试。

Hook 简介

Hook 是桌面精灵制作中关键且核心的技术。

因为桌面精灵有两个特点：

1、需要游戏窗口没有边框，且游戏背景是透明的。

2、需要能够在后台也可以接收到玩家的按键、鼠标输入信息。

对于窗体透明：在 Unity 中，我们游戏打包只有窗口、无边框窗口、全屏等选项，但是无法做到窗体背景透明，并且即使我们把摄像机的背景颜色的 alph 值设为 0，打包出的游戏，其背景也是白色或者黑色。而使用 Hook 我们就可以对窗体做一些个性化的设置。

对于后台检测输入：以QQ聊天框为例，如果我们点击了桌面上 QQ聊天框以外的区域，那么我们敲键盘QQ聊天框是不会有任何响应的，我们没法在聊天框里打任何字。因为当我们点击了聊天框窗口以外的区域时，聊天框就进入了后台运行。窗口程序进入后台运行的目的就是停止掉窗口程序的部分功能来节省系统性能，所以对于窗口程序而言，当程序进入后台运行时，我们的窗口程序就无法检测用户的键盘、鼠标等的输入信号了，因为这一功能被系统停掉了。

但是，我们可以在QQ后台运行时通过 Ctrl + Alt + A 来进行QQ的截图功能，QQ这一快捷键的输入监测就是通过 hook 来实现的。

什么是 Hook？

Hook 翻译过来就是 “钩子”的意思，我们可以把 hook 理解为电脑系统会去进行调用的一些回调函数。

Windows 平台是基于事件驱动机制的，整个系统都是通过消息的传递来实现的。当进程有响应时(包括响应鼠标和键盘事件)，Windows 会向应用程序发送一个消息给应用程序的消息队列，应用程序进而从消息队列中取出消息并发送给相应窗口进行处理。而 Hook 则是 Windows 消息处理机制的一个平台，应用程序可以在上面设置子程以监视指定窗口的某种消息，而且所监视的窗口可以是其他进程所创建的。当消息到达后，在目标窗口处理函数之前处理它。钩子机制允许应用程序接活处理 Windows 消息或特定事件。引用自：https://www.cnblogs.com/Leo_wl/p/8574627.html

我自己将其简单理解为：Hook 是一系列系统默认的接口或者说回调函数，当用户进行某些操作触发某些系统事件时，就会调用对应的 hook。而我们的应用程序也可以主动向 hook 中添加自己的回调，这样当 hook 被系统调用时，应用程序注册的回调也就会被调用。

这里需要注意的重点是：当系统事件触发时，该事件对应的 hook 就会被调用，因此 hook 是在应用程序之前执行的，hook 由系统调用不受应用程序影响，应用程序只能在 hook 中添加回调。

还是以 QQ的截图快捷键为例，QQ在程序启动时就向键盘输入这一事件的 hook 注册了一个自己的回调函数用于检测快捷键。因此，不管 QQ有没有在后台运行，只要我们按下了键盘，Windows 系统就会去调用这个回调，从而执行 QQ的程序。

Hook 还有哪些作用？

除了上面提到的 QQ截图快捷键的检测和我们的桌面精灵制作。 Hook 还会被用来制作盗号程序(不过现在大部分程序和网站都会对这个进行安全处理) 和游戏外挂的制作。

Hook 实现窗体透明

通过 hook 我们可以对窗体的绘制进行修改。

因为 hook 相关的 API 较为底层，且繁杂，所以笔者并没有多 C# 的 hook 相关API 做过多的研究，这里的窗体设置程序是笔者直接从网上找来的代码。

因为B站的专栏编辑格式不支持插入代码块，所以直接看的话会很难受，建议大家复制到自己的编辑器里再看。

创建脚本 WindowSetting：

using UnityEngine; using System.Collections; using System; using System.Runtime.InteropServices; /// <summary> /// 一共可选择三种样式 /// </summary> public enum enumWinStyle { /// <summary> /// 置顶 /// </summary> WinTop, /// <summary> /// 置顶并且透明 /// </summary> WinTopApha, /// <summary> /// 置顶透明并且可以穿透 /// </summary> WinTopAphaPenetrate } public class WindowSetting : MonoBehaviour { #region Win函数常量 private struct MARGINS { public int cxLeftWidth; public int cxRightWidth; public int cyTopHeight; public int cyBottomHeight; } [DllImport("user32.dll")] static extern IntPtr FindWindow(string lpClassName, string lpWindowName); [DllImport("user32.dll")] static extern int SetWindowLong(IntPtr hWnd, int nIndex, int dwNewLong); [DllImport("user32.dll")] static extern int GetWindowLong(IntPtr hWnd, int nIndex); [DllImport("user32.dll")] static extern int SetWindowPos(IntPtr hWnd, int hWndInsertAfter, int X, int Y, int cx, int cy, int uFlags); [DllImport("user32.dll")] static extern int SetLayeredWindowAttributes(IntPtr hwnd, int crKey, int bAlpha, int dwFlags); [DllImport("Dwmapi.dll")] static extern uint DwmExtendFrameIntoClientArea(IntPtr hWnd, ref MARGINS margins); [DllImport("user32.dll")] private static extern int SetWindowLong(IntPtr hWnd, int nIndex, uint dwNewLong); private const int WS_POPUP = 0x800000; private const int GWL_EXSTYLE = -20; private const int GWL_STYLE = -16; private const int WS_EX_LAYERED = 0x00080000; private const int WS_BORDER = 0x00800000; private const int WS_CAPTION = 0x00C00000; private const int SWP_SHOWWINDOW = 0x0040; private const int LWA_COLORKEY = 0x00000001; private const int LWA_ALPHA = 0x00000002; private const int WS_EX_TRANSPARENT = 0x20; // private const int ULW_COLORKEY = 0x00000001; private const int ULW_ALPHA = 0x00000002; private const int ULW_OPAQUE = 0x00000004; private const int ULW_EX_NORESIZE = 0x00000008; #endregion // public string strProduct;//项目名称 public enumWinStyle WinStyle = enumWinStyle.WinTop;//窗体样式 // public int ResWidth;//窗口宽度 public int ResHeight;//窗口高度 // public int currentX;//窗口左上角坐标x public int currentY;//窗口左上角坐标y // private bool isApha;//是否透明 private bool isAphaPenetrate;//是否要穿透窗体 // Use this for initialization void Awake() { Application.runInBackground = true; Screen.fullScreen = false; switch (WinStyle) { case enumWinStyle.WinTop: isApha = false; isAphaPenetrate = false; break; case enumWinStyle.WinTopApha: isApha = true; isAphaPenetrate = false; break; case enumWinStyle.WinTopAphaPenetrate: isApha = true; isAphaPenetrate = true; break; } // IntPtr hwnd = FindWindow(null, strProduct); // if (isApha) { //去边框并且透明 SetWindowLong(hwnd, GWL_EXSTYLE, WS_EX_LAYERED); int intExTemp = GetWindowLong(hwnd, GWL_EXSTYLE); if (isAphaPenetrate)//是否透明穿透窗体 { SetWindowLong(hwnd, GWL_EXSTYLE, intExTemp | WS_EX_TRANSPARENT | WS_EX_LAYERED); } // SetWindowLong(hwnd, GWL_STYLE, GetWindowLong(hwnd, GWL_STYLE) & ~WS_BORDER & ~WS_CAPTION); SetWindowPos(hwnd, -1, currentX, currentY, ResWidth, ResHeight, SWP_SHOWWINDOW); var margins = new MARGINS() { cxLeftWidth = -1 }; // DwmExtendFrameIntoClientArea(hwnd, ref margins); } else { //单纯去边框 SetWindowLong(hwnd, GWL_STYLE, WS_POPUP); SetWindowPos(hwnd, -1, currentX, currentY, ResWidth, ResHeight, SWP_SHOWWINDOW); } } }

将该脚本挂载到场景物体上就ok了。

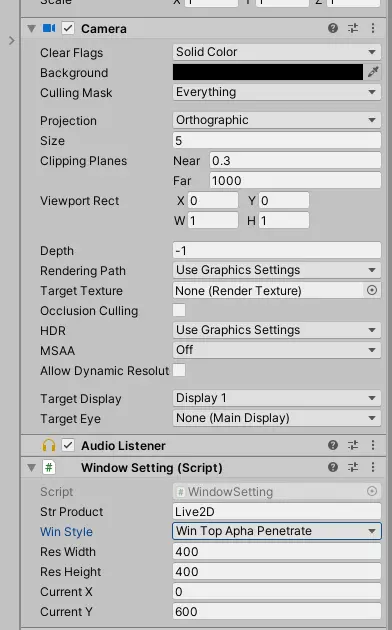

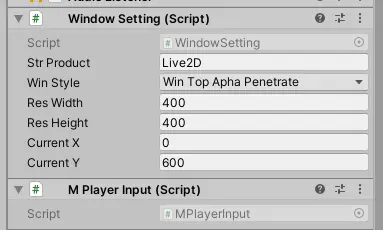

我习惯把一些初始化设置的脚本挂载主摄像机上(展示了我常用的 WindowSetting 设置)

注意：如果你的 Unity 版本是 2018 版本以下，则这样子打包后的游戏窗体就是透明的如果 Unity 版本是 2019 版本及以上，则在打包时还需要做以下设置：

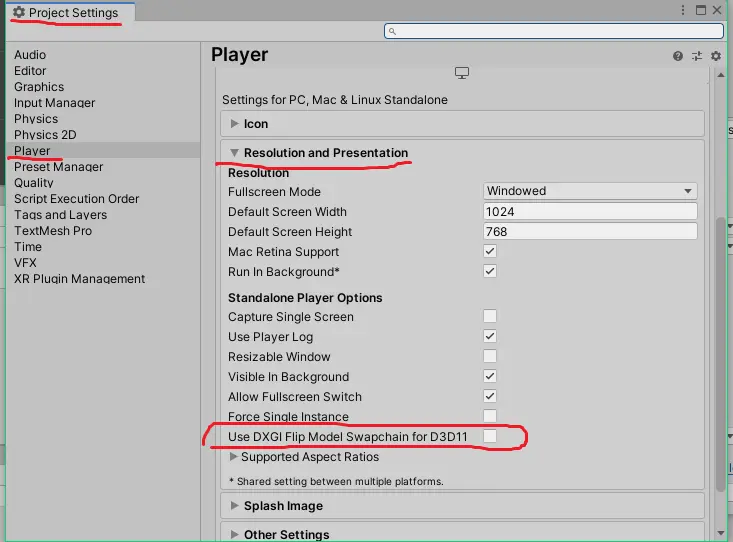

在 PlayerSetting 中取消 D3D11 的勾选

Hook 实现后台键盘事件响应

上面已经介绍了，通过 hook 我们可以让程序在后台时也能够接收按键信号，那么接下来就开始实现它。

同样，由于笔者对于 hook 相关的 api 没有做过多研究，这里是笔者从网上找来的一个代码，然后在此基础上做了补充。

模块化：

我们的 hook 脚本可以捕捉玩家的按键输入，并且可以得到玩家按下的具体按键的键盘码。但是如果我们把游戏中所有的按键事件都写在 hook 脚本中，那么 hook 脚本的耦合性将会非常高。因此这里笔者进行了模块化，对键盘响应这一功能进行解耦。

功能的解耦核心是 MPlayerInput 脚本。MPlayerInput 是一个单例。 MPlayerInput 脚本存储了游戏中所有的按键响应回调。其它脚本通过 MPlayerInput 来注册自己的按键回调。 hook 脚本当按键事件触发时通过 MPlayerInput 来调用对应按键的响应回调。这样就实现了注册与调用之间的解耦。

创建 MPlayerInput 脚本：

using System; using System.Collections; using System.Collections.Generic; using UnityEngine; public class MPlayerInput : MonoBehaviour { // 单例 public static MPlayerInput Single; /// <summary> /// 存储键盘按下时的响应事件 /// 字典的键值为响应事件对应的按键 /// 字典的元素为响应事件 /// 这里响应事件是 Action，也可以通过 delegate 进行更丰富的定义。 /// </summary> private Dictionary<KeyCode, Action> keyDownDic = new Dictionary<KeyCode, Action>(); /// <summary> /// 存储按键抬起时的响应事件 /// </summary> private Dictionary<KeyCode, Action> keyUpDic = new Dictionary<KeyCode, Action>(); /// <summary> /// 存储鼠标移到时的回调 /// 该回调需要一个 Vector3 参数，该参数在 hook 调用时会传入鼠标在一帧中的移动量 /// </summary> private Action<Vector3> mouseMoveList = (movement) => { }; /// <summary> /// 存储鼠标响应事件 /// 这类事件是在鼠标移动、点击左键、点击右键、点击中间等鼠标事件触发时都会被调用 /// </summary> private Action mouseEventCall = () => { }; /// <summary> /// 存储鼠标左键按下时的回调 /// </summary> private Action mouseClickCall = () => { }; /// <summary> /// 存储鼠标左键抬起时的回调 /// </summary> private Action mouseReleaseCall = () => { }; // 简单单例的构造 private void Awake() { if(Single != null) { Destroy(Single.gameObject); } Single = this; } /// <summary> /// 注册鼠标移动时的回调 /// </summary> /// <param name="callBack">回调</param> public void RegisterMouseMoveCallBack(Action<Vector3> callBack) { mouseMoveList += callBack; } /// <summary> /// 注册鼠标事件回调 /// </summary> /// <param name="callBack">回调</param> public void RegisterMouseEventCallBack(Action callBack) { mouseEventCall += callBack; } /// <summary> /// 注册鼠标左键按下时的回调 /// </summary> /// <param name="callBack">回调</param> public void RegisterMouseClickCallBack(Action callBack) { mouseClickCall += callBack; } /// <summary> /// 注册鼠标左键抬起时的回调 /// </summary> /// <param name="callBack"></param> public void RegisterMouseRelaeaseCallBack(Action callBack) { mouseReleaseCall += callBack; } /// <summary> /// hook 用于调用鼠标移动回调的函数 /// </summary> /// <param name="movement"></param> public void MouseMoveCallBack(Vector3 movement) { mouseMoveList.Invoke(movement); } /// <summary> /// hook 用于调用鼠标事件回调的函数 /// </summary> public void MouseEventCallBack() { mouseEventCall.Invoke(); } /// <summary> /// hook 用于调用鼠标左键按下时回调的函数 /// </summary> public void MouseClickCallBack() { mouseClickCall.Invoke(); } /// <summary> /// hook 用于调用鼠标左键抬起时回调的函数 /// </summary> public void MouseReleaseCallBack() { mouseReleaseCall.Invoke(); } /// <summary> /// 注册按键按下时的回调 /// </summary> /// <param name="key">检测的按键</param> /// <param name="callBack">回调</param> public void RegisterKeyDownCallBack(KeyCode key, Action callBack) { if (!keyDownDic.ContainsKey(key)) keyDownDic[key] = callBack; else keyDownDic[key] += callBack; } /// <summary> /// 注册按键抬起时的回调 /// </summary> /// <param name="key">检测的按键</param> /// <param name="callBack">回调</param> public void RegisterKeyUpCallBack(KeyCode key, Action callBack) { if (!keyUpDic.ContainsKey(key)) keyUpDic[key] = callBack; else keyUpDic[key] += callBack; } /// <summary> /// hook 用于调用按键按下时回调的函数 /// </summary> /// <param name="key"></param> public void KeyDownCallBack(KeyCode key) { if(keyDownDic.ContainsKey(key)) keyDownDic[key].Invoke(); } /// <summary> /// hook 用于调用按键抬起时回调的函数 /// </summary> /// <param name="key"></param> public void KeyUpCallBack(KeyCode key) { if (keyUpDic.ContainsKey(key)) keyUpDic[key].Invoke(); } }

解释说明都已经写在了代码的注释里，所以这里就不做过多解释了。

实际上 MPlayerInput 不需要继承 MonoBehaviour，构造成普通单例就可以了，当时图个方便就写成了简单的 mono 单例。

将 MPlayerInput 挂载到场景物体上，这里我同样是挂载到了主摄像机上：

MPlayerInput脚本

接下来创建 KeyCodeController 脚本：

using System.Collections; using System.Collections.Generic; using UnityEngine; using System; using System.Runtime.InteropServices; using System.Diagnostics; public class KeyCodeController : MonoBehaviour { //截获按钮 // 键盘事件码 private const int WH_KEYBOARD_LL = 13; // 键盘按下事件码 private const int WM_KEYDOWN = 0x0100; // 键盘抬起事件码 private const int WM_KEYUP = 0x0101; private const int WM_SYSKEYDOWN = 0x0104; private const int WM_SYSKEYUP = 0x0105; private static LowLevelKeyboardProc _proc = HookCallback; private static IntPtr _hookID = IntPtr.Zero; /// <summary> /// 信号存储字典 /// 因为在键盘处于被按下的状态，系统会一直调用键盘按下的 hook /// 而我们希望只在键盘被按下的一瞬间，调用一次回调 /// 所以在键盘被按下时存储一个为 true 的信号 /// 在调用回调前判断对应键的信号，如果为 true 则不调用，为 false 则调用，调用完信号转为 true /// 在按键被抬起时，把信号设置回 false /// </summary> private static Dictionary<KeyCode, bool> keyDownDic = new Dictionary<KeyCode, bool>(); // Use this for initialization void Start() { // 向键盘事件 hook 注册回调 _hookID = SetHook(_proc); } void OnApplicationQuit() { // 注销 hook 回调 UnhookWindowsHookEx(_hookID); } private static IntPtr SetHook(LowLevelKeyboardProc proc) { using (Process curProcess = Process.GetCurrentProcess()) using (ProcessModule curModule = curProcess.MainModule) { return SetWindowsHookEx(WH_KEYBOARD_LL, proc, GetModuleHandle(curModule.ModuleName), 0); } } private delegate IntPtr LowLevelKeyboardProc(int nCode, IntPtr wParam, IntPtr lParam); // 键盘事件 hook 回调 private static IntPtr HookCallback(int nCode, IntPtr wParam, IntPtr lParam) { // 如果当前有按键被按下 if (nCode >= 0 && wParam == (IntPtr)WM_KEYDOWN) { int vkCode = Marshal.ReadInt32(lParam); // 按下的按键的键盘码 KeyCode key = KeyCode.None; try { // 大部分按键的键盘码与 Unity 的 KeyCokde 转换可以用 KeyCode key = (vkCode + 32) // 但是有些则不能，例如回车键、TAB键等，因此为了防止程序崩溃，需要用 try catch 让程序稳定 key = (KeyCode)(vkCode + 32); } catch { } // 判断是否是按下按键的瞬间 if(!keyDownDic.ContainsKey(key) || keyDownDic[key] == false) { // 通过 MPlayerInput 调用游戏注册的按键回调 MPlayerInput.Single.KeyDownCallBack(key); // 字典这样写，如果字典没有存储 key 这个键值，则会默认调用 dic.Add() 方法 // 将按键信号设为 true keyDownDic[key] = true; } } // 如果按键有被抬起 if (nCode >= 0 && wParam == (IntPtr)WM_KEYUP) { int vkCode = Marshal.ReadInt32(lParam); KeyCode key = KeyCode.None; try { key = (KeyCode)(vkCode + 32); } catch { } // 将按键信号恢复为 false keyDownDic[key] = false; // 通过 MPlayerInput 调用游戏注册的按键回调 MPlayerInput.Single.KeyUpCallBack(key); } return CallNextHookEx(_hookID, nCode, wParam, lParam); } [DllImport("user32.dll", CharSet = CharSet.Auto, SetLastError = true)] private static extern IntPtr SetWindowsHookEx(int idHook, LowLevelKeyboardProc lpfn, IntPtr hMod, uint dwThreadId); [DllImport("user32.dll", CharSet = CharSet.Auto, SetLastError = true)] [return: MarshalAs(UnmanagedType.Bool)] private static extern bool UnhookWindowsHookEx(IntPtr hhk); [DllImport("user32.dll", CharSet = CharSet.Auto, SetLastError = true)] private static extern IntPtr CallNextHookEx(IntPtr hhk, int nCode, IntPtr wParam, IntPtr lParam); [DllImport("kernel32.dll", CharSet = CharSet.Auto, SetLastError = true)] private static extern IntPtr GetModuleHandle(string lpModuleName); }

同样，详细的解释已经写在注释里了，这里不做过多解释。

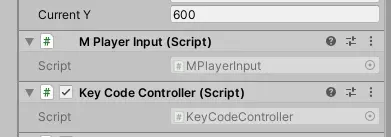

挂载 KeyCodeController 脚本

Hook 实现后台接收鼠标事件

创建 MouseController 脚本：

using System.Collections; using System.Collections.Generic; using UnityEngine; using System; using System.Runtime.InteropServices; using System.Diagnostics; // 用于表示鼠标位置的结构体 [StructLayout(LayoutKind.Sequential)] public class POINT { public int x; public int y; } // 用于表示鼠标移动信息的结构体 [StructLayout(LayoutKind.Sequential)] public class MouseHookStruct { public POINT pt; public int hwnd; public int wHitTestCode; public int dwExtraInfo; } public class MouseController : MonoBehaviour { //截获按钮 // 鼠标事件吗 private const int WH_KEYBOARD_LL = 14; // 鼠标移动事件码 private const int WM_MOUSEMOVE = 0x0200; // 鼠标右键按下事件码 private const int WM_RBUTTONDOWN = 0x0204; // 鼠标左键抬起事件码 private const int WM_RBUTTONUP = 0x0205; // 鼠标左键按下事件码 private const int WM_LBUTTONDOWN = 0x0201; // 鼠标左键抬起事件码 private const int WM_LBUTTONUP = 0x0202; private static LowLevelMouseProc _proc = HookCallback; private static IntPtr _hookID = IntPtr.Zero; // 存储上一帧鼠标的位置 private static Vector3 lastMousePos = Vector3.zero; // 上一帧到当前帧鼠标的移动量 public static Vector3 mouseDeltMove = Vector3.zero; // 用于判断当前帧是否是游戏启动后的第一帧 private static bool first = true; // Use this for initialization void Start() { // 注册 hook _hookID = SetHook(_proc); } void OnApplicationQuit() { // 注销 hook UnhookWindowsHookEx(_hookID); } private static IntPtr SetHook(LowLevelMouseProc proc) { using (Process curProcess = Process.GetCurrentProcess()) using (ProcessModule curModule = curProcess.MainModule) { return SetWindowsHookEx(WH_KEYBOARD_LL, proc, GetModuleHandle(curModule.ModuleName), 0); } } private delegate IntPtr LowLevelMouseProc(int nCode, IntPtr wParam, IntPtr lParam); // hook 回调 private static IntPtr HookCallback(int nCode, IntPtr wParam, IntPtr lParam) { // 只要有鼠标事件被触发，该 hook 回调方法就会被系统调用 // 所以直接在该方法中通过 MPlayerInput 调用游戏注册的鼠标事件回调 MPlayerInput.Single.MouseEventCallBack(); // 如果鼠标左键被按下 if (nCode >= 0 && wParam == (IntPtr)WM_LBUTTONDOWN) { int vkCode = Marshal.ReadInt32(lParam); // 通过 MPlayerInput 调用鼠标左键被按下时的回调 MPlayerInput.Single.MouseClickCallBack(); } // 如果鼠标右键被按下 if (nCode >= 0 && wParam == (IntPtr)WM_RBUTTONDOWN) { int vkCode = Marshal.ReadInt32(lParam); MPlayerInput.Single.MouseClickCallBack(); } // 如果鼠标左键被抬起 if (nCode >= 0 && wParam == (IntPtr)WM_LBUTTONUP) { int vkCode = Marshal.ReadInt32(lParam); MPlayerInput.Single.MouseReleaseCallBack(); } // 如果鼠标右键被抬起 if (nCode >= 0 && wParam == (IntPtr)WM_RBUTTONUP) { int vkCode = Marshal.ReadInt32(lParam); MPlayerInput.Single.MouseReleaseCallBack(); } // 输入鼠标发生了移动 if (nCode >= 0 && wParam == (IntPtr)WM_MOUSEMOVE) { int vkCode = Marshal.ReadInt32(lParam); // 获取鼠标移动信息 MouseHookStruct M_MouseHookStruct = (MouseHookStruct)Marshal.PtrToStructure(lParam, typeof(MouseHookStruct)); // 根据鼠标移动信息获取当前帧鼠标位置 Vector3 curMousePos = new Vector3(-M_MouseHookStruct.pt.x, M_MouseHookStruct.pt.y, 0f); // 如果当前是游戏启动后的第一帧 if (first) { // 则 lastMousePos = curMousePos // 即认为当前鼠标的移动量为 0 lastMousePos = curMousePos; first = false; } // 计算上一帧到当前帧鼠标的移动量 mouseDeltMove = lastMousePos - curMousePos; // 通过 MPlayerInput 调用游戏的鼠标移动回调 MPlayerInput.Single.MouseMoveCallBack(mouseDeltMove); // 更新 lastMousePos lastMousePos = curMousePos; } return CallNextHookEx(_hookID, nCode, wParam, lParam); } [DllImport("user32.dll", CharSet = CharSet.Auto, SetLastError = true)] private static extern IntPtr SetWindowsHookEx(int idHook, LowLevelMouseProc lpfn, IntPtr hMod, uint dwThreadId); [DllImport("user32.dll", CharSet = CharSet.Auto, SetLastError = true)] [return: MarshalAs(UnmanagedType.Bool)] private static extern bool UnhookWindowsHookEx(IntPtr hhk); [DllImport("user32.dll", CharSet = CharSet.Auto, SetLastError = true)] private static extern IntPtr CallNextHookEx(IntPtr hhk, int nCode, IntPtr wParam, IntPtr lParam); [DllImport("kernel32.dll", CharSet = CharSet.Auto, SetLastError = true)] private static extern IntPtr GetModuleHandle(string lpModuleName); }

具体解释看代码注释，这里不做过多解释。

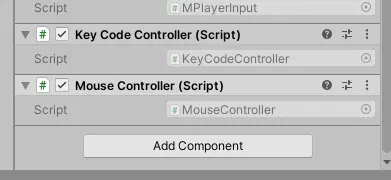

挂载 MouseController 脚本

至此 hook 部分基本结束。接下来开始按键精灵的制作。

2D桌面精灵的制作

2D桌面精灵的绘制

笔者的绘画技术很菜，所以这里就随便画画作为演示，这里我使用 Aseprite 作为绘画软件。

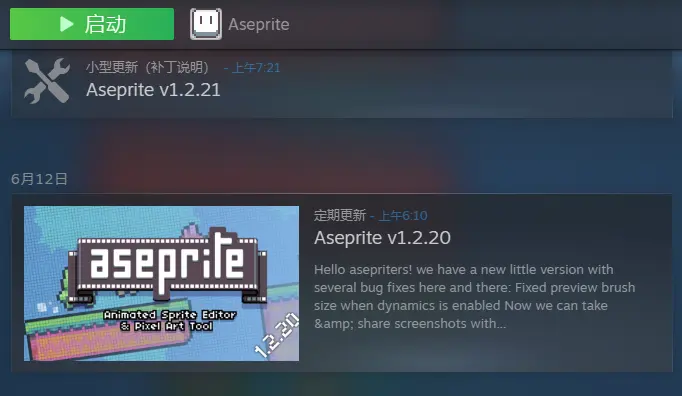

Aseprite 许多像素游戏制作者用它来制作像素画。可以在 Steam 上购买

到时我们需要用控制骨骼的方法来控制我们桌面精灵的动作，所以绘制时需要注意合理的分层。

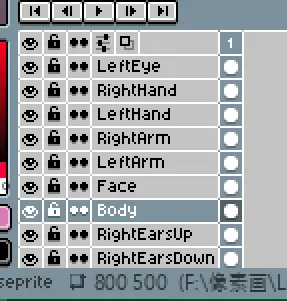

分层一览

我绘制的角色是一只兔子。这里我把兔子的身体、左胳膊、右胳膊、左手、右手、脸部(后面导出时我其实又把脸部和身体合并了)、左眼、右眼、左边下半部分耳朵、左边上半部分耳朵、右边下半部分耳朵、右边上半部分耳朵各分为一层。

绘制完的兔子

如果像上图一样，导出的图片是不行的。因为我们后面还要用 Unity 的 2D 工具来为 2D 图像进行骨骼绑定，所以我们要把各个图层的部分分开，以便于后续的骨骼绑定和权重绘制，在绑定完骨骼后再对整个图像进行拼接。

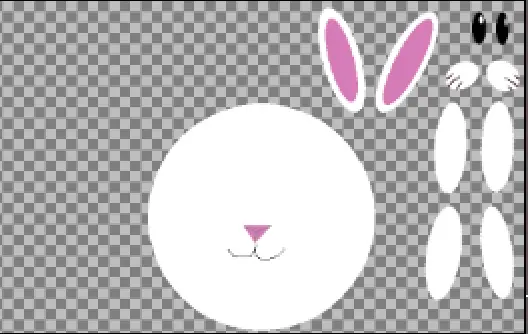

各图层分开后的样子

将上面这样各图层部分分开后的图像导出，然后放入到 Unity 中。

使用 Unity 2D 工具进行骨骼绑定

在以前，如果我们要在 Unity 中使用 2D 骨骼动画，通常会选择一些专业软件来进行 2D骨骼绑定，这里列举两个 2D 骨骼动画制作软件：

1、Spine：Spine 是一款专业的 2D骨骼动画制作软件，国际上许多 2D 游戏制作者都有使用。支持 Unity、虚幻、cocos 等众多引擎和平台。

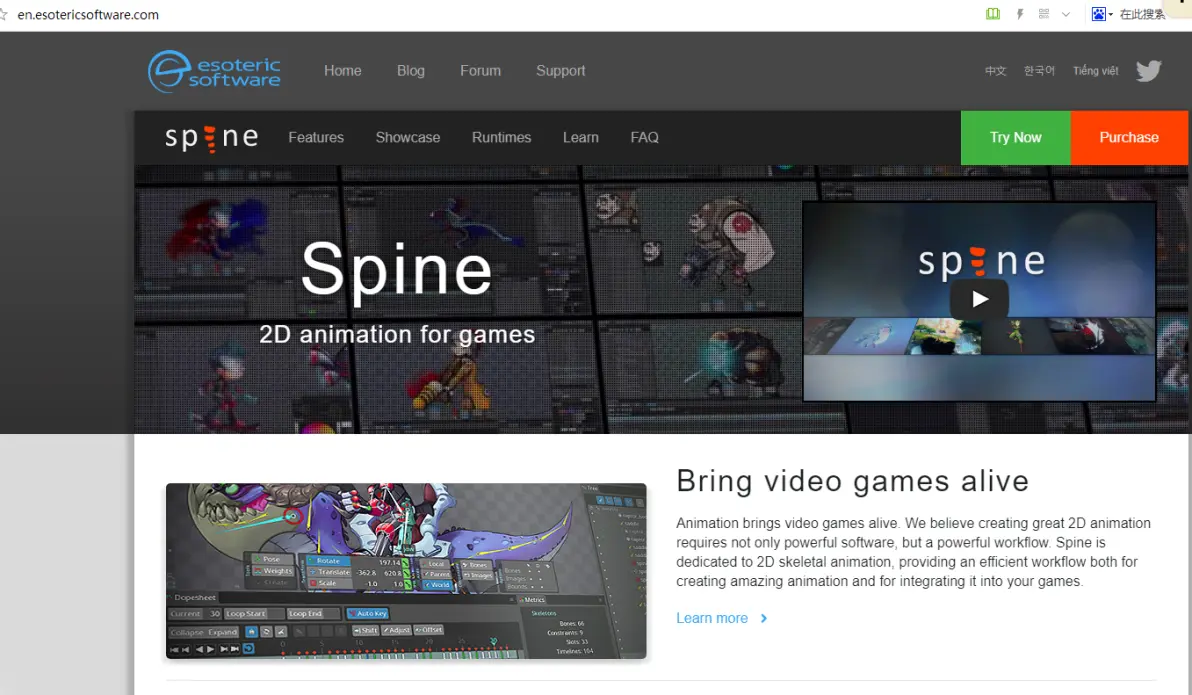

Spine的官网截图

2、Dragon Bones(龙骨)：Dragon Bones 是国产游戏引擎——白鹭引擎的制作公司，制作的一款专门用于制作 2D骨骼动画的软件。其与 Spine 相比的一个优点就是 Dragon Bones 是开源免费的。 Dragon Bones 同样支持 Unity、Cocos 等游戏引擎和平台。

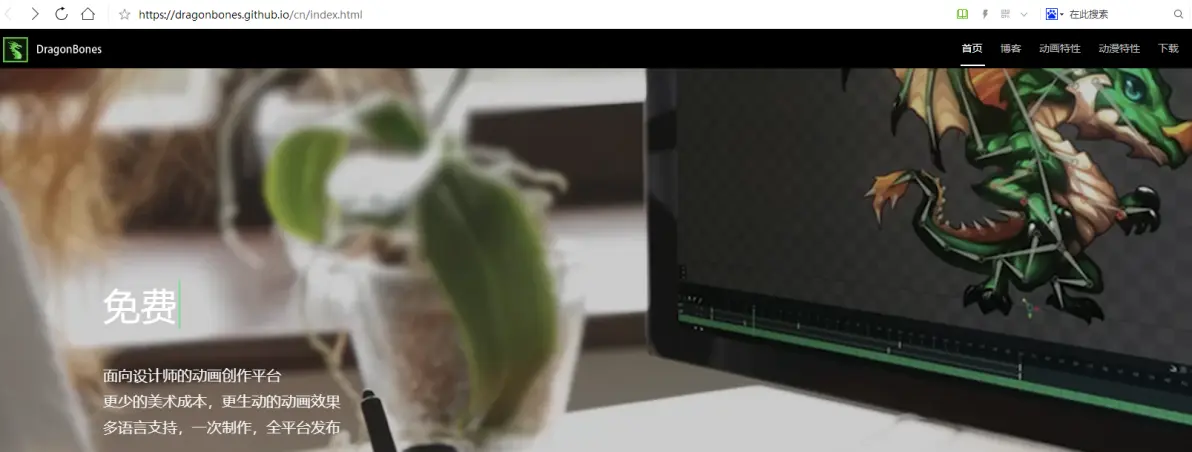

Dragon Bones 官网截图

随着 Unity 2019 版本的更新，Unity 对于 2D 创作的工具包也进行了一系列升级。现在，使用 Unity 原生的 2D 工具包绑定和制作 2D骨骼动画也不失为一种选择。这里，我就使用 Unity 的 2D工具进行 2D骨骼绑定。

打开 Package Manager 窗口，确保自己安装了以下套件：

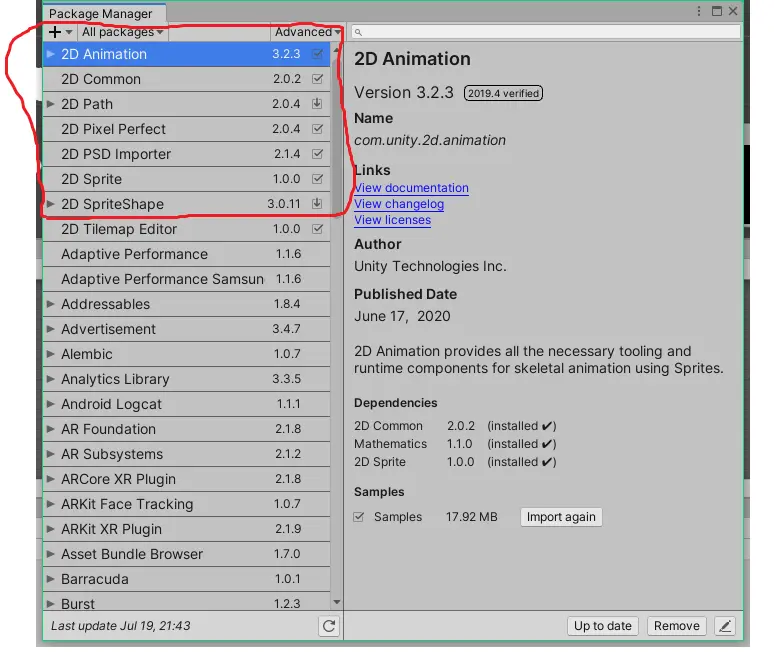

Unity 2D 工具包

实际上只要安装了 2D Animation 和 2D Sprite 这两个套件就好了。因为我是直接创建了 2D 项目，这些套件都是默认安装好的。

把刚才绘制好的桌面精灵图像导入 Unity，我们观察图像的 Inspector 面板：

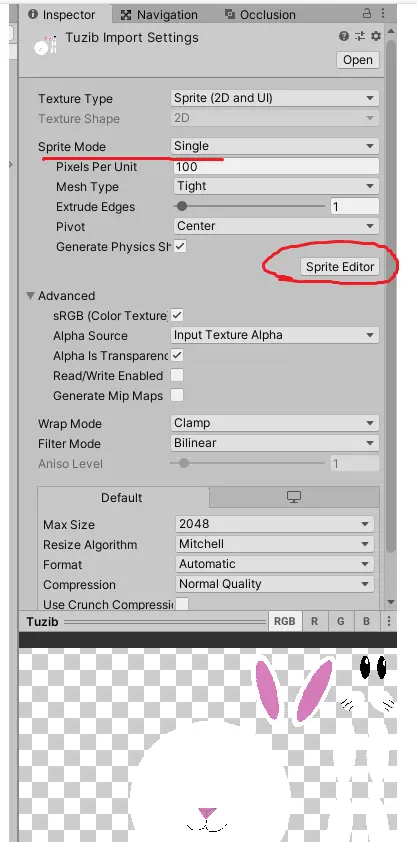

导入的图像的 Inspector 面板

注意把 Sprite Mode 设置为 Single，然后点击 Sprite Editor 按钮，就会打开 Sprite Editor窗口：

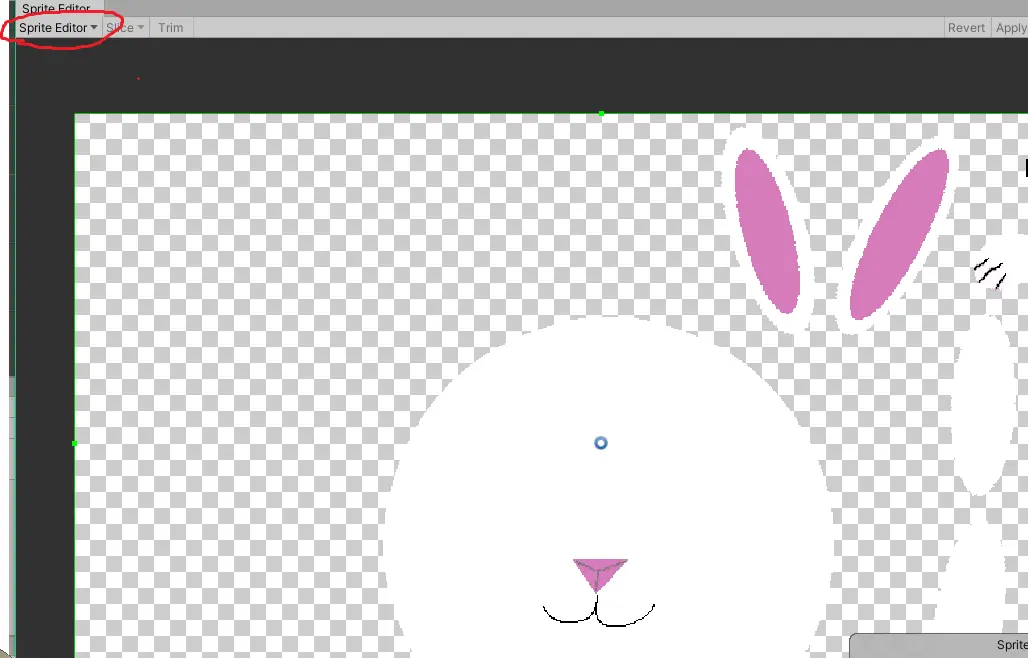

SpriteEditor 窗口

点击左上角的 Sprite Editor 然后选择 Skinned Editor，进入蒙皮编辑窗口：

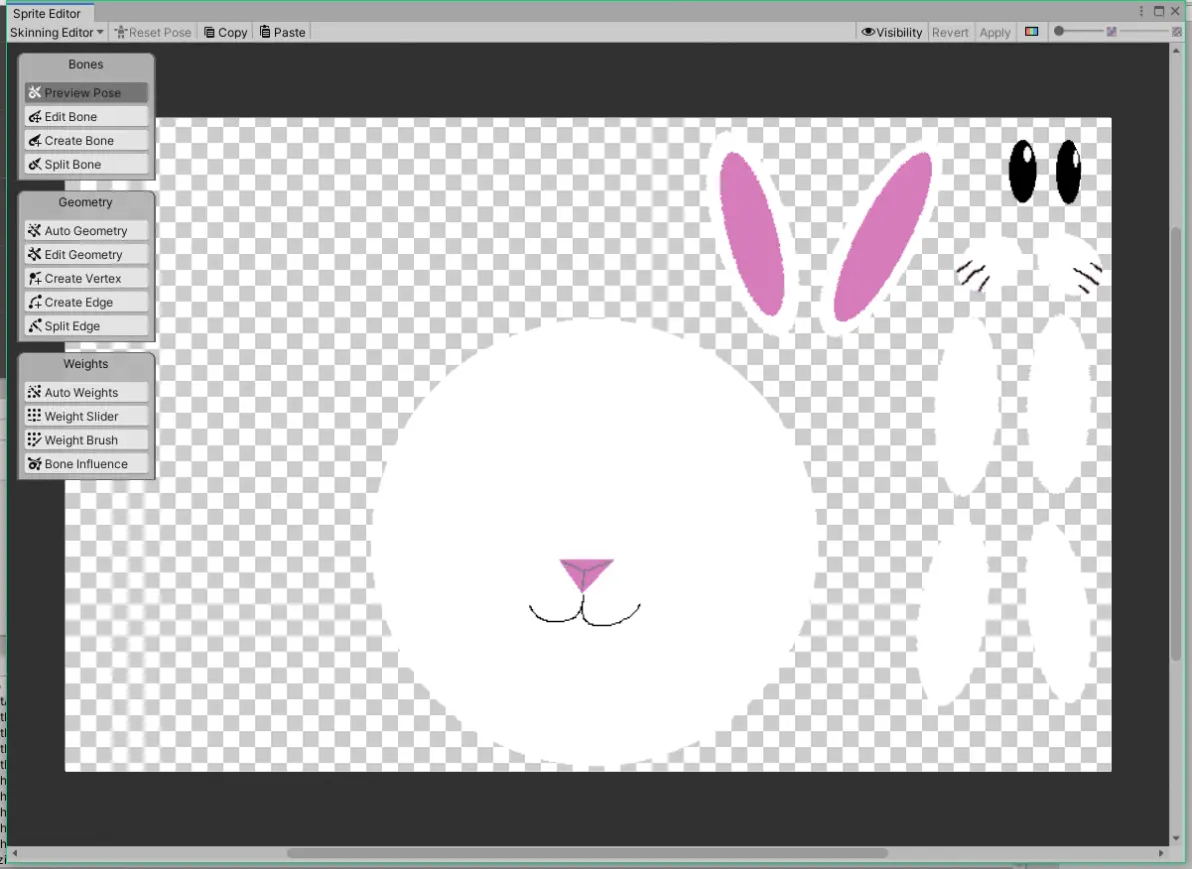

Skinned Editor 窗口

然后我们可以点击左侧的 Create Bone 按钮，然后再在图像上双击鼠标左键创建出一根骨头，之后可以点击骨骼的根部或者头部，新生出虚连接的骨骼或者实连接的骨骼。

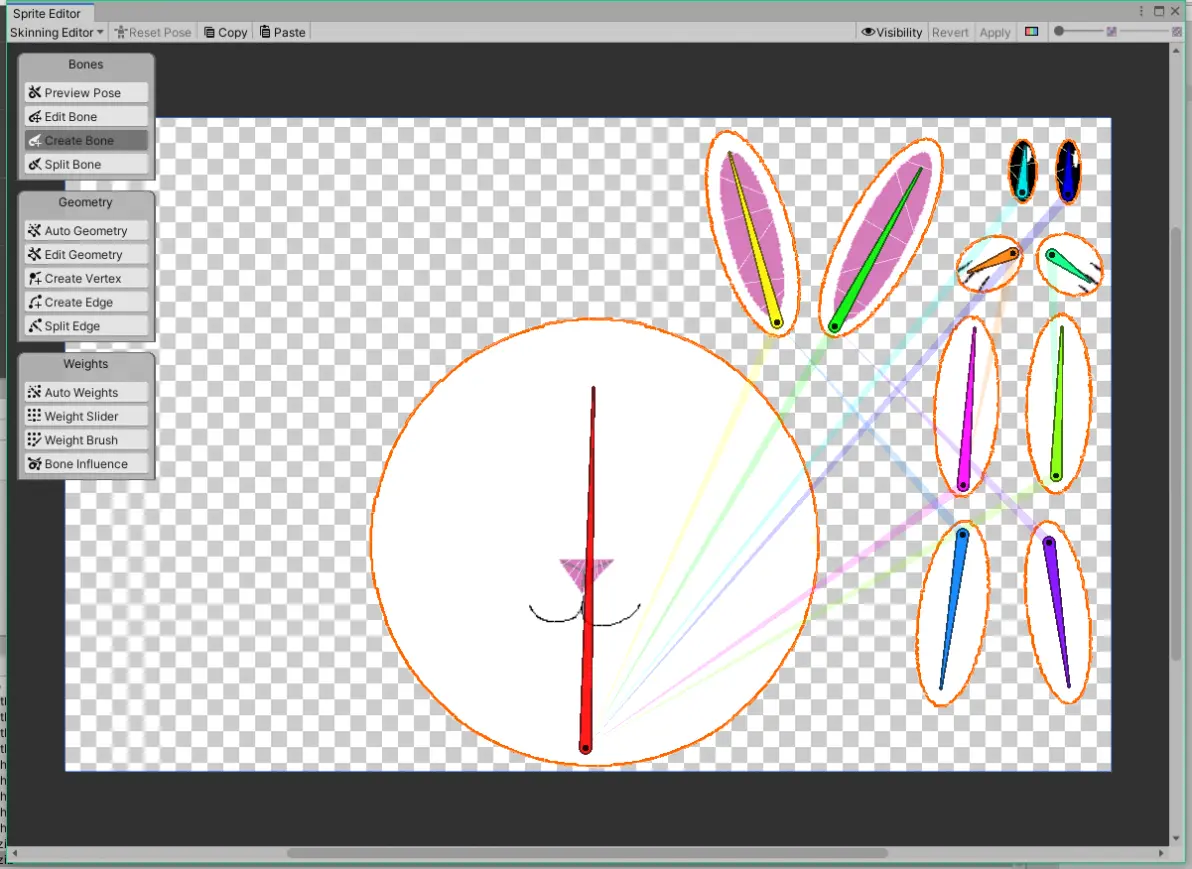

绑定的骨骼

可以发现，这里我绑定的骨骼是存在错误的。因为这里我所有的骨骼连接都是使用的 “虚连接”，像胳膊和手掌、身体和耳朵应该是直接连接的 “实连接”。这里我所有连接都用“虚连接”的原因是，这样子做在后面可以直接自动蒙皮而不出什么差错。

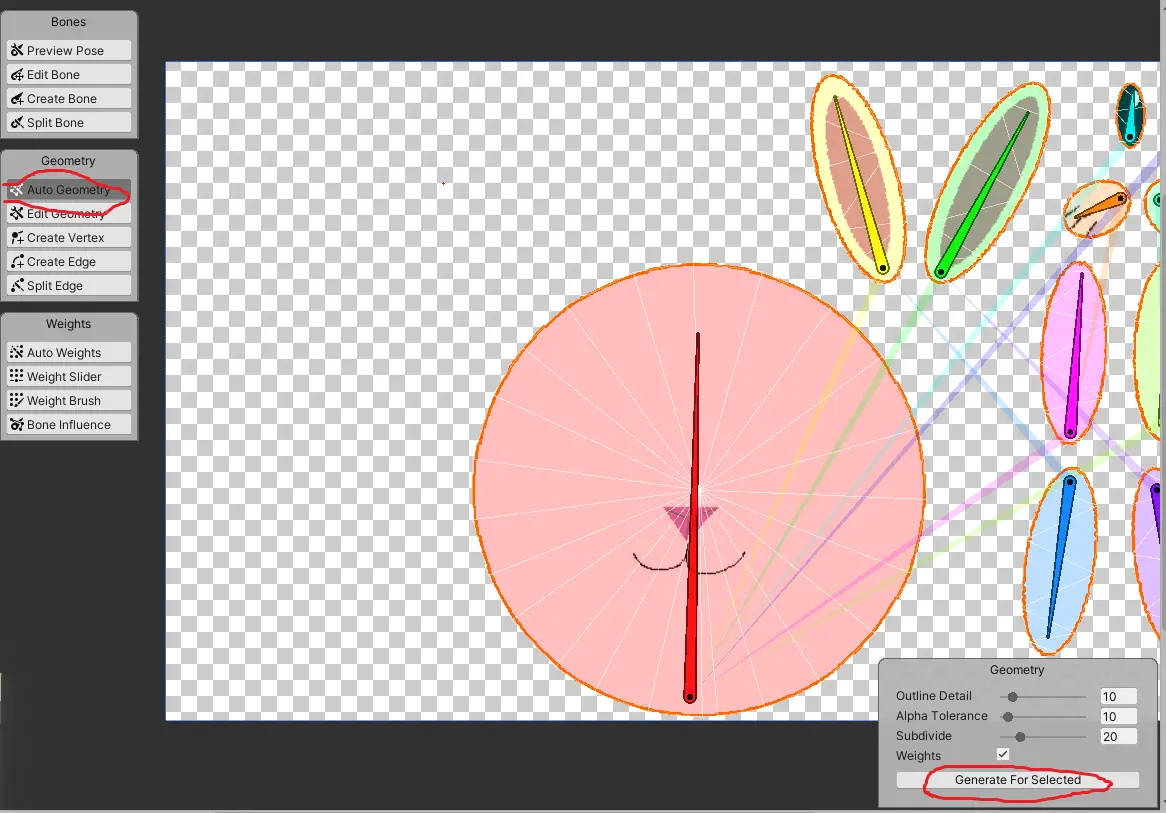

之后，我们点击左侧的 Auto Geometry 再点击右下角的 Generate For Selected 进行自动蒙皮：

自动蒙皮

最后，点击左侧的 Auto Weight 再点击右下角的 Generate 来自动绘制权重：

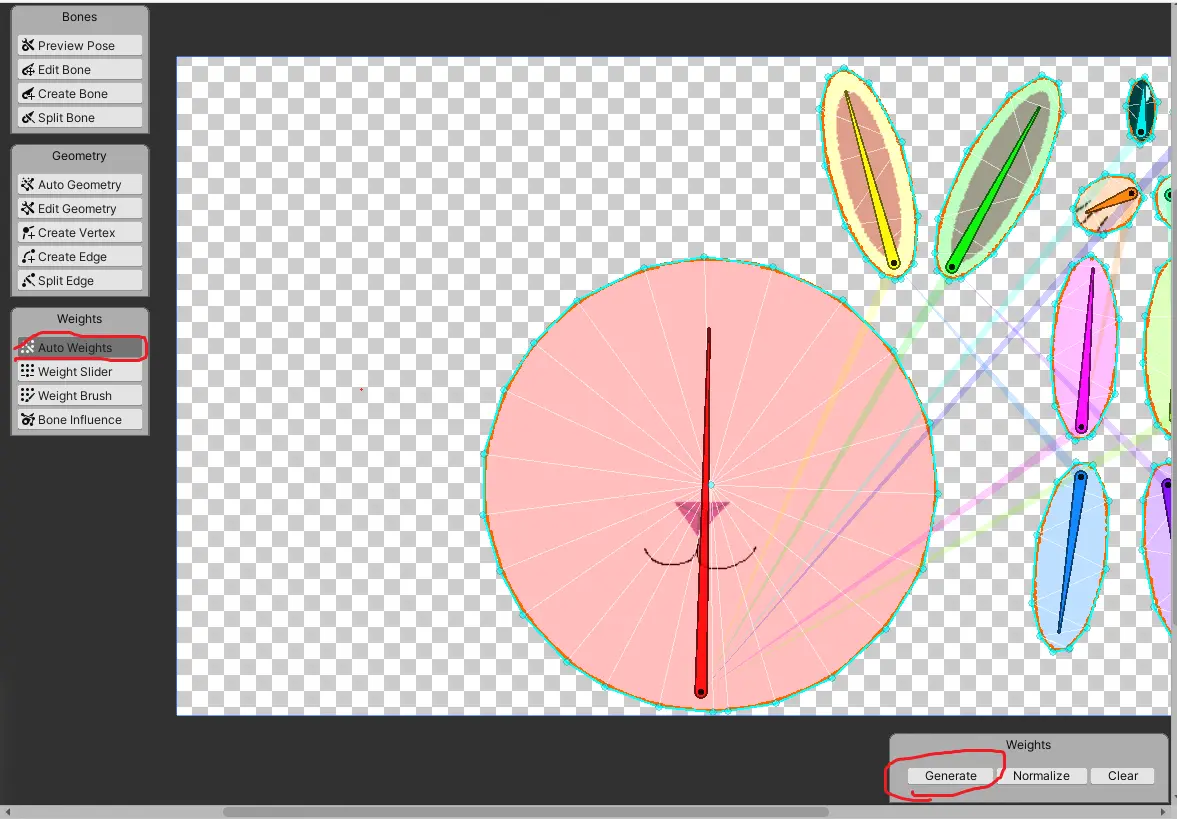

自动绘制权重

最后点击窗口右上角的 Apply 应用我们的设置，然后关闭窗口，我们的 2D骨骼就绑定完成了。

现在，我们可以直接把这个桌面精灵图像拖拽到场景中。并给该物体添加 Unity 内置的 Sprite Skine 脚本：

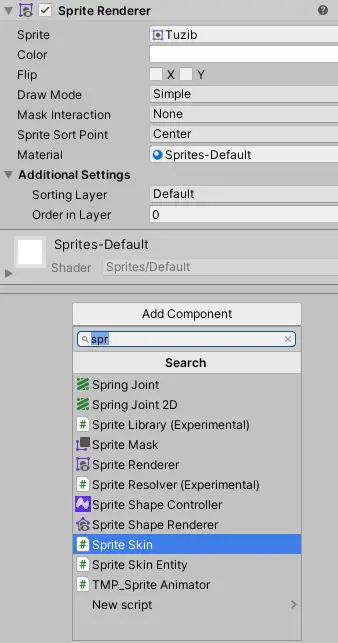

添加 Unity 内置的 Sprite Skine 脚本

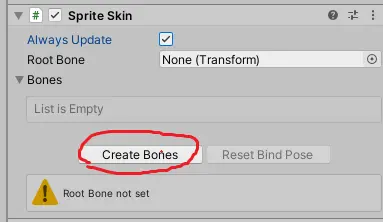

然后点击脚本的 Create Bones 按钮，Unity 就会自动的为我们创建出骨骼：

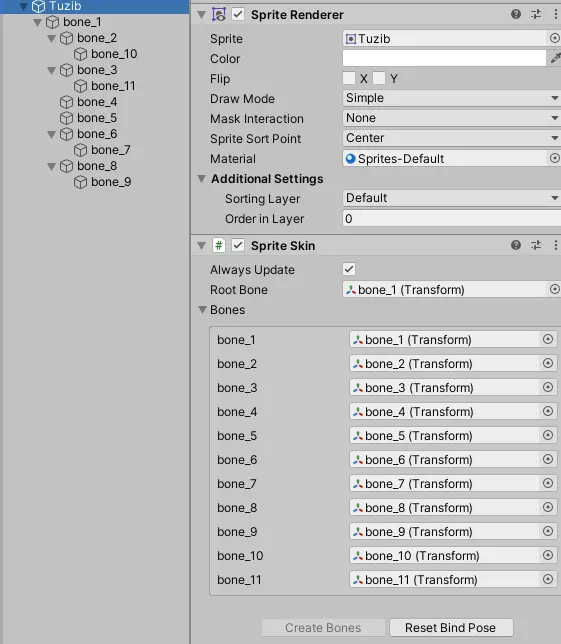

Sprite Skin 脚本

自动创建出的骨骼

之后，我们来摆放这些骨骼，把零散的角色部位拼接为一体：

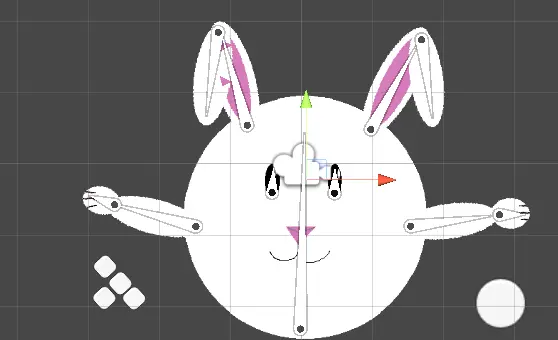

拼接后的样子

制作键盘与鼠标物体

从上图可以看出，我摆放了 WASD 这四个键盘按键和一个圆形作为鼠标。

它们所用的图像(Sprite)都是 Unity 自带的，一个是 UISprite、一个是 Knob

注意：这里我创建的是 2D Gameobject 中的 Sprite，而不是 UI 中的 Image 知道吗： Unity 2D 项目，虽然是 2D，但是场景的 X、Y、Z 三个轴都是存在的。我们可以让物体绕 X 轴旋转：

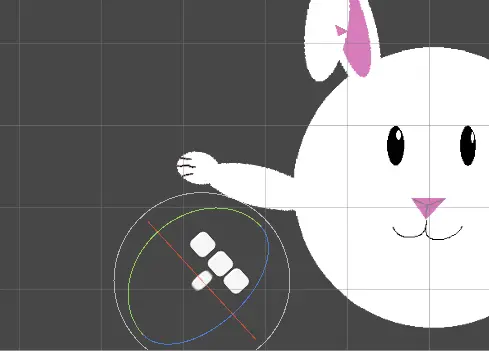

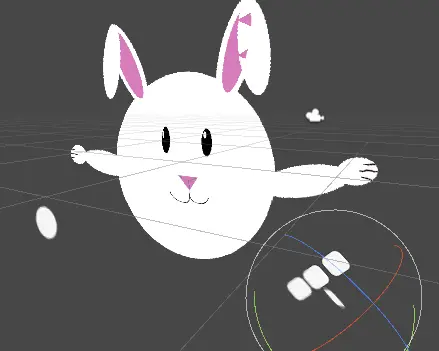

可以在 3D 视图下观察和旋转物体

2D 视图下的效果

代码原理

原理其实非常简单，现在我们已经有了角色骨骼，当我们按下按键例如 W 键时，我们可以计算出手部骨骼和胳膊的骨骼位置与 W按键的指向向量，通过向量计算来旋转和移动骨骼，来使手和手臂处于按键的姿势。

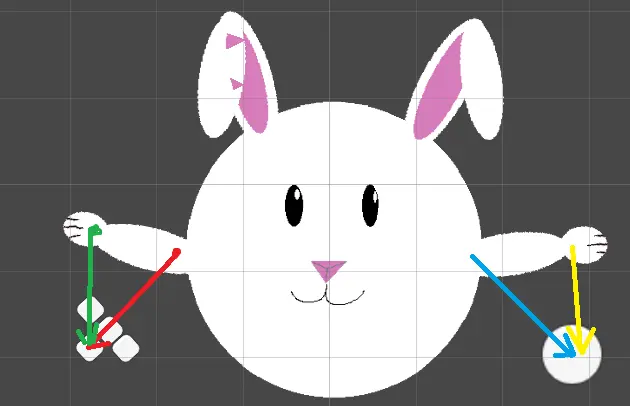

骨骼与按键间的向量

视觉残留效应：当一个物体快速移动时，人类大脑和眼睛会自动补充一系列残影来模拟该物体的移动。因此，我们可以让精灵的手和手臂在一帧中直接移动到相应的按键位置。由于视觉残留效应，我们的大脑会自动脑补出一个运动动画。当然，我们可以通过代码实现缓动(如 Vector3.Slerp)。但我我觉得通过立马将位置移至目标位置，我们角色的动作会更加的卡通与可爱。

此时笔者发现.... B站的专栏一篇最多只能有 2W字，现在已经有 1W7 的字数了，所以只能再起一篇专栏了。这一篇先发布出去，第二篇写完后，会在这下面补充一个跳转链接；

点击传送 → ------------- 传送门 -------------
