modeFRONTIER/VOLTA 2021R1：新版本功能与应用

新的modeFRONTIER 和VOLTA 2021年春季版已经发行。在最新更新中，modeFRONTIER引入了一个全新的灵敏度分析工具，该工具配备了功能强大的仪表板，可以更有效地执行变量筛选。在其他新功能和改进中，VOLTA扩展了其Planner环境功能。您可以为同一个工程项目运行各种配置，也可以轻松更改设计探索和优化方案。下面将详细介绍此次更新的内容。

modeFRONTIER新功能

CPython节点基于python3语法脚本，确保modeFRONTIER和Python编译器之间更快的通信。它能够处理非常大的数据矩阵，还可以使用机器上安装的Python包，并支持依赖性环境管理应用程序，如Conda和Miniconda，从而可以更好地支持人工智能相关工作。

1. 直接接口节点更新

● ABAQUS 2021

●Adams/Car 2021

● Adams/View 2021

●ANSYS Workbench 2020R2 以及 2021R1

●Creo Parametric 7.0.2

●CST Studio Suite 2021

●Grasshopper 7

●GT-SUITE 2020.3

●JMAG-Designer 20

●Matlab 2020b

●MSC Nastran 2021

●Microsoft 365 Channel 2101 (Excel)

● Romax Nexus DT R19 以及 R20

●Simcenter Amesim 2020.2

●Simcenter 3D (NX) 2021.1 Version 1953

●SolidWorks 2021 SP1.0

重要说明：如果您的计算机上安装了2021 GT-SUITE版本，则即使您使用的是GT-SUITE的早期版本，GT-SUITE集成节点也将无法工作。

关于终止支持的通知

我们已经停止分发32位modeFRONTIER软件包，并且不再支持在32位Windows操作系统上运行的第三方集成软件。

2.新的敏感性分析工具

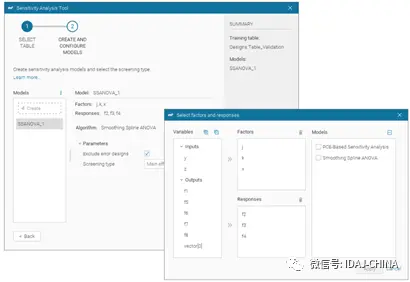

敏感性分析工具已经被重新设计， 使用起来更容易，更有效。现在，可以创建一个直观的界面，以同时使用因子和响应的不同组合来训练多个分析模型。并可以受益于更直观的界面来执行变量筛选，从优化或RSM项目中排除相关性可忽略的变量。

此外，还开发了其他分析算法，以同时训练具有不同因子/响应组合的多个灵敏度模型。它基于混沌多项式展开，作为SS-ANOVA的替代产品，涵盖了更广泛的用例。

3.新的敏感因子表

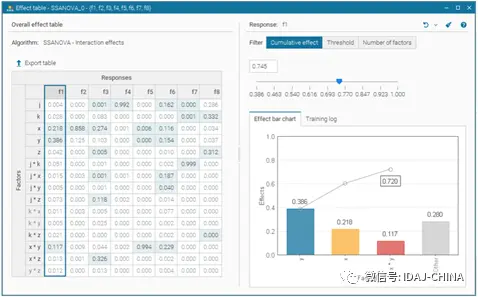

新的敏感因子表可以用于可视化敏感性分析模型的结果，通过排除非必要的输入来帮助简化工程问题。

敏感性分析结果显示在与过滤器和条形图同步的表中。过滤器的效果可以立即保存在模型中，用于减少RSM训练中不敏感的输入变量数量。

在条形图中，每个参数的敏感性都显示在每个条形上，同时还显示所有包含的因子的总和。每个因数都以贡献分析的大小进行了颜色归类，并且无论选择哪种响应，始终以相同的颜色显示。而被排除掉的因素则归为另一个类别，称为“其他”，以显示其总敏感性。

如果需要进行进一步分析或创建报告，也可以将敏感因子表导出为CSV格式。

4.敏感性分析结果可直接应用于输入域

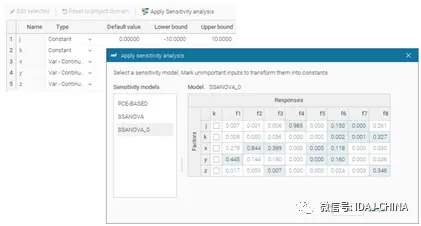

一旦使用了敏感性分析来识别重要且不影响输出的输入变量，就可以将此信息直接应用于将要运行的优化项目的输入变量中。

根据特定敏感性分析模型的结果，将非必要输入部分转换为常量。这种方法减小了项目的规模，减少需要进行的计算数量。

5.Python与设计空间之间的联系

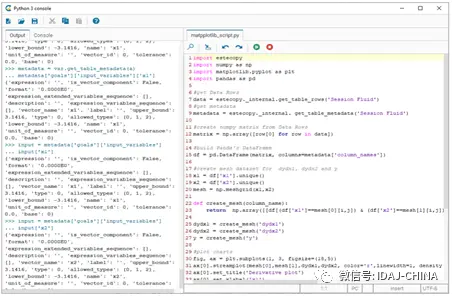

我们已经开发了一个将设计空间环境与您的Python解释器链接的控制台。通过Python控制台可以编写Python命令，打开和执行Python脚本，以及将数据从modeFRONTIER导出到Python。

现在可以在Python中使用modeFRONTIER所获取的数据，例如在Python库中绘制图表，在Python中进行后处理或训练RSM。

6. 与VOLTA的联合

现在，您可以在modeFRONTIER和VOLTA之间交换定义好的工作计划，以及诸如工作流，响应面和表格之类的数据。

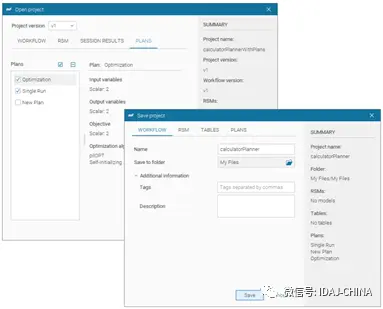

我们还改进了在modeFRONTIER中打开VOLTA项目的对话框以及在VOLTA中保存modeFRONTIER项目的对话框。通过明确区分必需元素和可选元素，新对话框将更易于使用。此外，您始终可以在摘要面板中看到加载到VOLTA或从VOLTA加载的元素。

7. Grasshopper的改进

从此版本开始，您可以在执行文件集成解析的期间启用或禁用Rhino求解器。如果文件很大，则禁用求解器可以显着减少时间。

如果您的计算机上安装了多个Grasshoppers，则可以选择要用于运行项目的特定版本。

8. EasyDriver改进

为了响应用户请求，我们添加了定义输出模板文件相对位置的功能。这样，您可以定义运行时modeFRONTIER在其中查找输出文件的目录的路径。

我们还更改了创建参数的方式，以减少点击次数。现在，您可以在同一个对话框中命名新参数并定义它们的类型。

9. 查看SOM图表上的设计类别

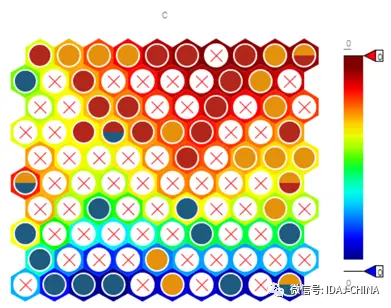

改进了SOM图表中最佳相似单位（BMU）上设计类别的显示。现在，BMU最多显示两个设计类别，使您能够区分仅包含一个类别的设计的BMU和包含多个类别的设计的BMU。

这将使您对特定变量的设计在整个SOM中的分布方式有更好的了解，并确定类别重叠的区域。

10. 公式输入变量节点的转换

在转换传统的基于工作流的项目时，现在将公式类型输入变量节点和向量的节点转换为Expression Buffer节点和输出参数节点。所有节点的关联都将自动重新建立，以防止使用已转换节点的工作流和应用程序出错。新的输出参数提取由公式计算的值，用户可以将其用作计划器（Planer）中的变量。

11. 公式可以放在表中

如果在Planer的DOE表或会话表模块中选择了包含数学变量，则执行后这些数学变量将保留在表中。这使您在运行基于Planer的项目和重用现有数据时具有更大的灵活性。

12. 导入以前的版本选项设置

在安装最新版本后首次启动modeFRONTIER，VOLTA Player或许可证管理器时，可以选择导入计算机上安装的先前版本的modeFRONTIER的选项设置。这些可选设置适用于modeFRONTIER安装，最近打开或固定的文件和目录以及自定义模板目录。

VOLTA新功能

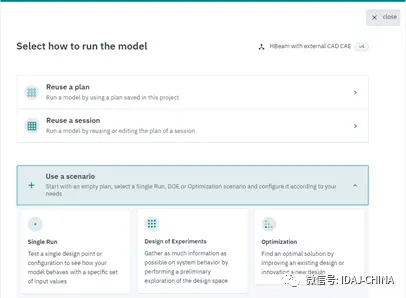

在处理复杂的工程问题时，您需要一定的灵活性来微调仿真模型，以便找到创新的新设计。使用VOLTA Planner，您现在可以在同一模拟工作流程之上创建，重用和应用多个计划。这意味着为同一工程项目执行参数，约束和目标的各种配置。

而且，用户可以直接从VOLTA Planner Web界面从头开始创建自己的计划。这是将仿真自动化工作流程与执行策略作了分离。因此，方便用户有更多时间专注于优化方案并与其他同事进行协作。同时其他同事也可以重用已有的项目计划来执行进一步的分析，从而减少整个产品开发时间。

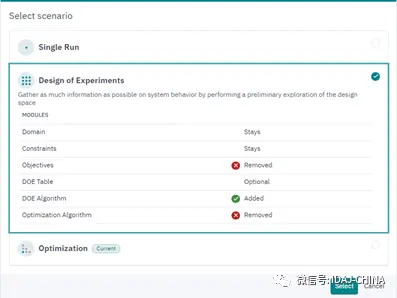

现在，对于每种仿真配置，VOLTA Planner还可指导用户更改策略：根据特定的需求，从设计探索到优化方案。通过实验设计来探索问题，或者为优化活动添加目标。同事，用户在优化研究中获得的所有经验都可以轻松地保存在VOLTA Planner中，并与参与下一步工程设计过程的其他团队成员共享。
