HyperLynx信号完整性仿真案例：DDR4地址线过冲定位与优化全过程

去年做一个服务器主板项目，DDR4内存阵列的地址线在板子回来之后出现了严重的过冲问题。示波器实测地址信号高电平过冲到了1.62V——DDR4的绝对最大额定值是1.45V。再改一版PCB？周期两周起，成本好几万。

当时手里只有一块已经布好线的板子和一套HyperLynx环境。从导入板子到定位问题再到给出优化方案，前后花了不到半天。这篇文章就把当时排查和解决DDR4地址线过冲的完整过程捋一遍——适用HyperLynx 8.2.1及以上版本，读完你能掌握一套从BoardSim导入到波形分析再到端接优化的实操方法。

一、问题现象：板子回来了，信号扛不住了

服务器主板，CPU是某款x86处理器，搭配四根DDR4 DIMM插槽。板子回来之后上电测内存——系统能亮，但跑memtest86频繁报错。用示波器点了一下地址线（A0~A15中的某一条），波形长这样：

• 过冲幅度：高电平1.62V（DDR4 VDD=1.2V，规范要求≤1.45V）
• 振铃：信号跳变后持续振荡约3~4个周期
• 建立时间：剩余裕量仅剩82ps（DDR4-2400要求至少150ps）

同一组地址线中，走线最短的那条过冲1.38V——刚好卡在红线边缘。走线最长的过冲1.62V，已经超标了。

二、原因分析：为什么地址线会过冲

地址线是典型的多点负载拓扑——一个CPU管脚要驱动4个DIMM插槽，每个插槽都是一个容性负载。这类拓扑天生就比点对点拓扑更容易出反射问题。

1. 拓扑结构本身就不友好

地址线从CPU出发，依次经过DIMM0→DIMM1→DIMM2→DIMM3。每个DIMM的输入电容（约2~3pF）都会在走线上形成一个阻抗不连续点。信号走到每个插槽时，一部分能量被反射回源端，叠加在原始信号上就形成了过冲和振铃。

2. 端接电阻没做优化

板子上地址线在远端（DIMM3之后）挂了一排47Ω的并联端接电阻到VTT（0.6V）。这个阻值是参考参考设计直接抄的，没有针对实际的PCB叠层和走线阻抗做过仿真验证。

3. 走线阻抗控制偏差

叠层设计时目标阻抗是50Ω，但实际PCB加工出来之后，部分内层地址线的阻抗跑到了54~56Ω。阻抗偏高的走线反射系数更大，过冲自然更严重。

三、解决步骤：从导入到定位再到优化

Step 1：导入PCB文件到BoardSim

手里只有Allegro的.brd文件。HyperLynx自带的PCB转换工具可以直接识别.brd格式。

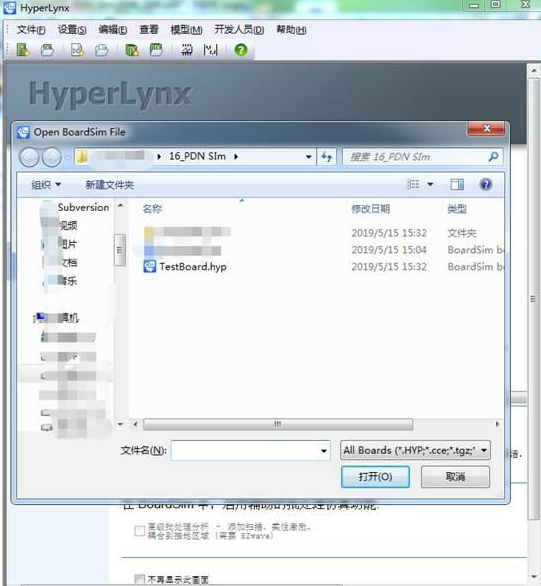

操作路径：File → Open Board → 选择.brd文件。软件会自动完成格式转换。弹窗提示“是否自动布线”时选否——保持原始布线拓扑，别让软件帮你重走一遍。

【专家提示】如果.brd导入失败，换ODB++格式再试。在Allegro里把PCB导出为ODB++（.tgz或.zip），HyperLynx也能直接解析。

Step 2：核对层叠参数

这一步不能跳过。导入后的层叠参数是软件“猜”的，和实际PCB厂的叠构往往对不上。

Tools → Stackup Editor，逐层核对：

【避坑指南】介电常数Dk一定要用板材厂家提供的实际值，别用软件默认的4.0。FR-4在不同频率下的Dk是变化的——1GHz时约4.2，10GHz时可能降到3.8。Dk差0.2，特性阻抗能差3~5Ω。

Step 3：挂IBIS模型

选中最长的那条地址线（从CPU到DIMM3），右键 → Assign Model。

CPU端挂CPU的IBIS模型——选Fast-Strong corner（过冲最恶劣的情况一般在Fast-Strong + 低温）。DIMM端挂内存颗粒的IBIS模型。

【专家提示】器件厂商给的IBIS模型里通常包含多个corner：Typ、Slow-Weak、Fast-Strong。跑过冲分析必须用Fast-Strong——Typ corner跑出来的波形永远好看，但板子回来低温下跑就原形毕露了。

Step 4：跑交互式仿真看波形

模型挂好之后，Extract → Setup选Coupled模式（包含近端和远端串扰）。

Interactive SI Simulation → 选Single Net模式，跑一下这条地址线的波形。

结果出来了：过冲1.61V，振铃明显。和示波器实测的1.62V基本对得上。

Step 5：用TDR定位阻抗突变点

波形上看出了过冲，但不知道过冲是哪个位置反射回来的。菜单里切到TDR模式——沿走线扫一遍阻抗剖面。

TDR曲线上有三个明显的“凹陷”：

主因找到了：过孔和分支节点的阻抗跌落造成了多次反射，这些反射波叠加在信号上形成了过冲。

Step 6：用LineSim做端接优化

回到LineSim，把这条地址线的拓扑搭出来——CPU → 过孔 → 微带线 → DIMM0 → DIMM1 → DIMM2 → DIMM3 → 端接电阻到VTT。

把端接电阻从47Ω开始扫——33Ω、39Ω、47Ω、56Ω各跑一遍：

39Ω是最优点。过冲压到了1.38V，振铃只剩1个周期。

Step 7：回BoardSim验证修改效果

把39Ω端接电阻的方案应用到BoardSim里重新跑一遍——过冲1.37V，和LineSim的1.38V几乎一致。

四、优化前后的实测对比

板子改完之后重新投产，回来上示波器实测：

过冲从1.62V降到了1.39V，建立时间裕量从82ps提升到168ps。memtest86跑了72小时，零错误。

五、这套流程的通用性

上面这套方法不止适用于DDR4地址线。DDR3/4、USB3、HDMI这类单端或差分高速信号，流程都是通用的：

六、预防与优化建议

1. 前仿真不能省。 这个案例里如果布板之前在LineSim里跑一下地址线的拓扑仿真，47Ω端接电阻的问题在投板前就能发现。改一版PCB的成本和改几个电阻的成本，差了两个数量级。

2. 叠层参数要和PCB厂对齐。 这次阻抗偏差的核心原因——设计时用的Dk和PCB厂实际用的材料对不上。后续项目中要求PCB厂提供每一款板材的实测Dk/Df随频率变化曲线，直接代入HyperLynx的Stackup Editor。实测下来前仿真和后仿真的偏差能缩小到2.3Ω以内。

3. 仿真环境搭建要规范。 HyperLynx仿真结果的准确性高度依赖模型和参数的准确性——IBIS模型corner选不对、层叠参数填不对、串扰模式没开，跑出来的波形全是假的。建议团队内部建立一套仿真参数检查清单，每次跑仿真之前逐项核对。

4. 关注仿真工具链的许可资源。 SI/PI仿真本身不消耗多少算力，但多个工程师同时跑HyperLynx交互式仿真时，Mentor的许可证占用会明显上升。特别是DDR批量仿真或参数扫描这类需要长时间占用许可证的任务。如果团队里经常出现“HyperLynx许可证不够用”的情况，可以考虑引入格发许可优化器这类工具——它能自动识别闲置的仿真许可证并回收，区分“正在跑仿真”和“界面开着但人不在”两种状态，把许可证让给真正需要的人。仿真流程做得再规范，许可证卡住了也是白搭。

七、常见问题

Q1：BoardSim导入.brd文件时报错“Unrecognized file format”怎么办？

两种处理方式：第一，确认Allegro版本——HyperLynx不是所有版本的.brd都能直接识别，版本差太远会报错。第二，换ODB++格式——在Allegro里导出ODB++（.tgz），HyperLynx直接打开ODB工程。ODB++的兼容性比.brd好得多。

Q2：仿真波形和示波器实测对不上，差了多少算正常？

理想情况下差5%以内。如果差得太多，检查三件事：IBIS模型corner选对了没有（别用Typ去对比实测）、层叠参数和PCB厂的实际叠构对上了没有、示波器探头本身的负载电容（一般10pF左右）在仿真里加了没有。

Q3：LineSim和BoardSim跑出来结果不一样，信哪个？

LineSim是理想化拓扑（走线是“完美”的），BoardSim用的是实际PCB走线（有过孔、有绕线、有参考平面不连续）。以BoardSim为准。LineSim的价值在于快速迭代优化方案——改一个参数几秒钟出结果，不用每次都在BoardSim里重新提取拓扑。LineSim定方向，BoardSim定最终值。
