《电子线路CAD》视频简介：精品课程推荐

      《电子线路CAD》是电子信息工程专业的一门专业必修课程。其设计性、应用性较强，它将为后续其它科目的课程设计、毕业设计、电子设计竞赛等提供一个良好的应用工具，在专业能力培养中起到重要支撑的作用。其中介绍的Altium Designer也是电子硬件工程师常用设计工具。

       通过学习首先使学生掌握电路原理图的设计方法与电路原理图元件符号的制作方法。同时掌握印刷板图的概念、印刷板图的手工设计/全自动/半自动设计的基本方法，以及印刷板图元件封装的制作方法。最终具备使用Altium Designer系列电路设计软件绘制电路原理图、设计一般单双面的印制线路板（PCB）的基本能力，熟悉实验室PCB制作有关的工艺流程。

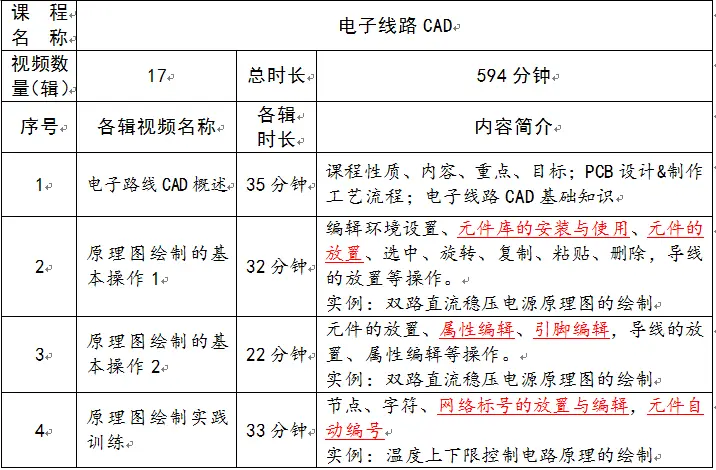

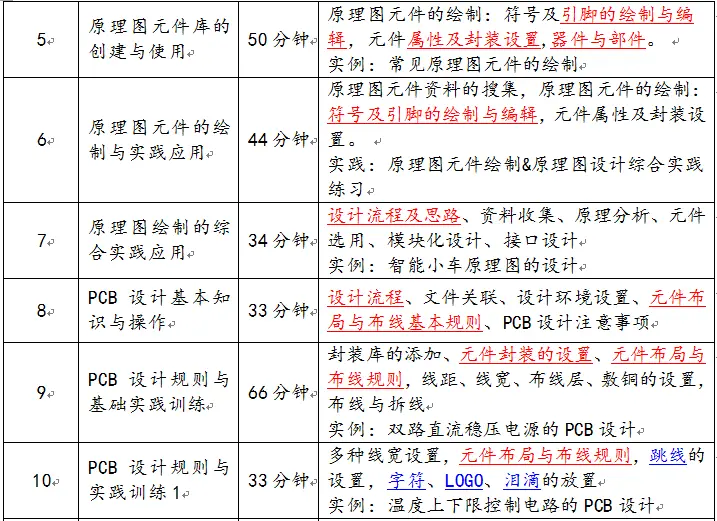

       本视频是根据作者多年实践教学及带电子设计竞赛的经验编制而成，可供同学们自学电子线路设计用。同学们在学完本课程后，在实践过程中对线路设计某个知识点或操作不清楚时，也可以通过以下视频简介列表快速找到相应视频观看。同学们在实践中，往往容易搞错原理图元件或封装的引脚，导致这两者与元件实物引脚不一致，致使设计出来的电路存在原理性错误；或设计的封装外形、引脚间距与实物不一致，而导致元件安装不了，要重做PCB；或没有模块化设计的思想，导致电路要做功能扩展时，难以与其它模块对接；或元件布局与布线不合理，导致线路间存在较电磁干扰等等，本视频能较好地帮助同学们解决以上问题。

注：加下划线部分为重点内容。

     为方便我们持续改进，请在观看视频后，点击以下链接完成问卷，给我们留下宝贵的建议，非常感谢！问卷链接：https://www.wjx.cn/jq/88497477.aspx（或对下图扫码打开）

视频观看网址：

学院官网：http://www.zjkju.edu.cn/machine/fwdh/jpkc.htm（可下载PPT及练习题库）

B站观看网址：https://space.bilibili.com/1653371970?share_source=weixin&share_medium=iphone&bbid=Z44E804A51F080C24A8EBDBDB6E8E2766C0C&ts=1609234603
