通过SOLIDWORKS Visualize渲染利器我们了解到，在Visualize当中对光源的使用。在图片制作的渲染工作当中，除了对光源的处理，还有其他的参数调节。对于3D模型所呈现的效果好看与否，主要还是通过定义模型的材质来展现。比如设备当中的金属、玻璃、塑料这些外观都是常用的一些材质。
在Visualize设计时可以很轻易的变更这些材质外观显示样式。比如金属材质，可以通过修改粗糙度来变更金属材质的显示效果。下面小鑫将通过渲染一个戒指模型图片，教大家如何通过SOLIDWORKS Visualize变更材质和反光效果。成品效果如下
一：打开文档

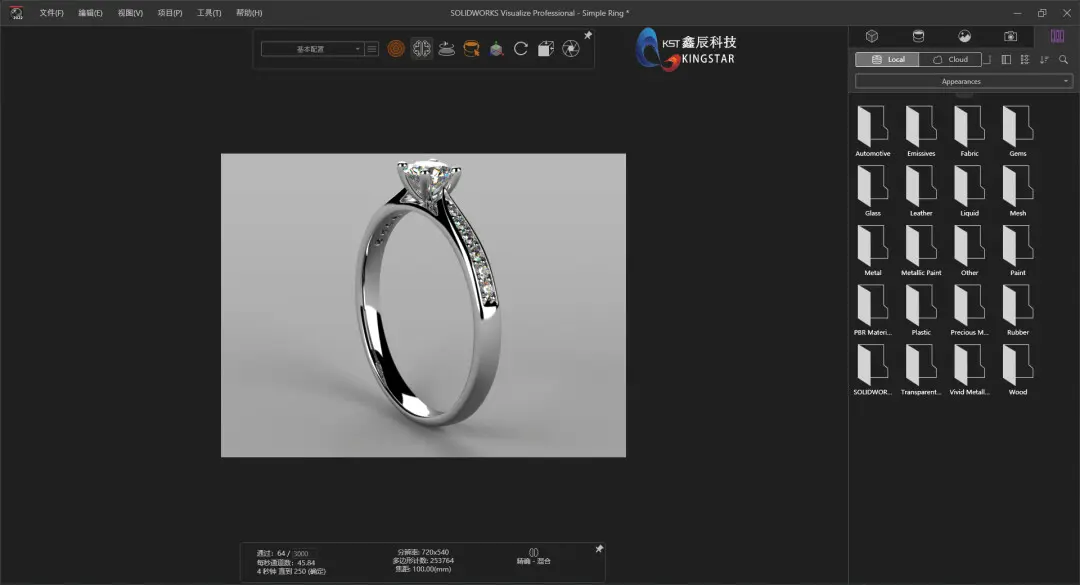

首先，在SOLIDWORKS Visualize打开要渲染的路由器文档，如图所示。
二：点击“外观”

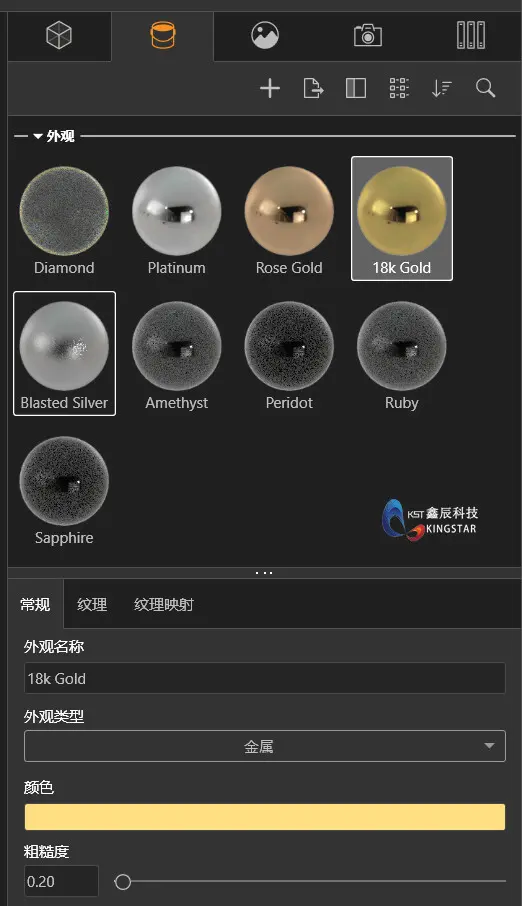

在SOLIDWORKS Visualize界面当中，点击“外观”图标，即可分配所需的外观。也可新建外观，调整所需的材质并拖拽外观至模型视图区域即可。在本次模型当中已设立好了几种外观，可以看到18K 金材质已被定义为粗糙度0.2的金属。
三：点击“模型”

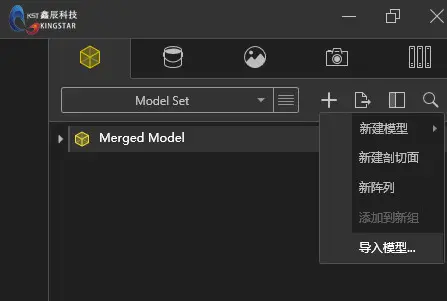

通过成品展示图我们可以得知，还需要增添一个戒指模型。点击“模型”图标下的添加按钮，选择导入模型。
四：位置变更
导入模型完成后可以看到在模型下有2个模型，此时新插入的模型与原模型是重叠的状态，需要对新插入的戒指模型进行位置变更。
五：参数变换

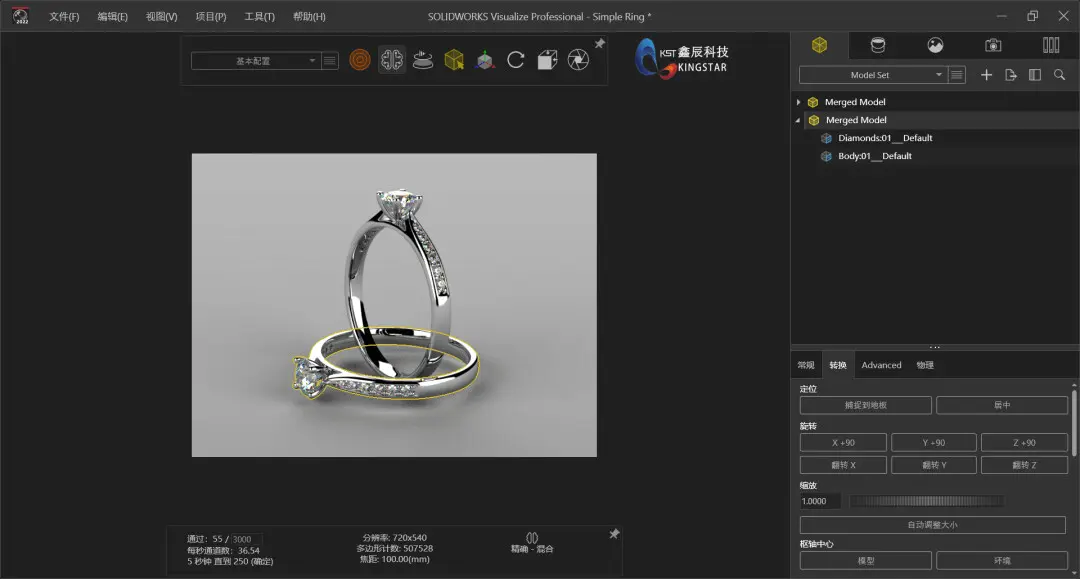

点击位置属性栏的位置参数变换，达到以下效果(注意：旋转到合适角度后点击捕捉到地板选项即可达成以下效果)
六：材质定义
定义完成位置以后，可以对定义好的材质直接通过拖拽的方式给予模型材质定义。在此演示当中我们将给平坦放置的戒指变更材质为18K 金，效果如下。
七：新建背板

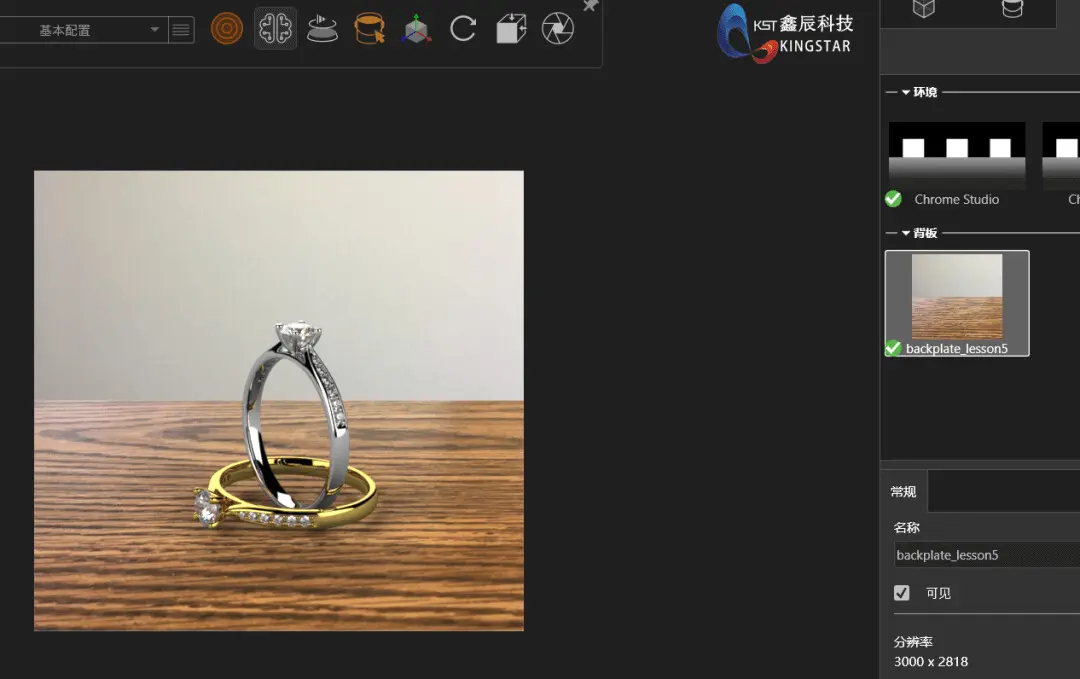

接着，点击布景图标下的新建背板，选择我们需要作为背板的图片(注意：图片的使用可以自定义)
八：反光效果

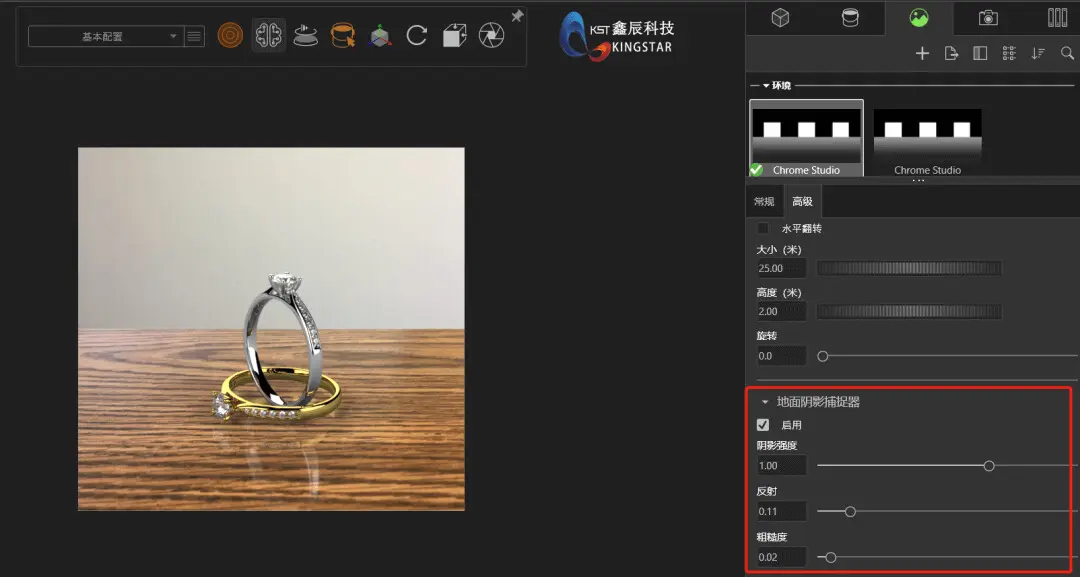

制作到这一步会发现此刻的模型已经很接近我们的成品效果图，还需要制作戒指与地板的反光效果才能让图片有更真实的质感，在布景设置下：勾选启用地面阴影捕捉器，在此设置下定义阴影强度——反射效果(越高地板反射效果越强)——粗糙度(反射到地板的精细效果)
九：调节饱和度

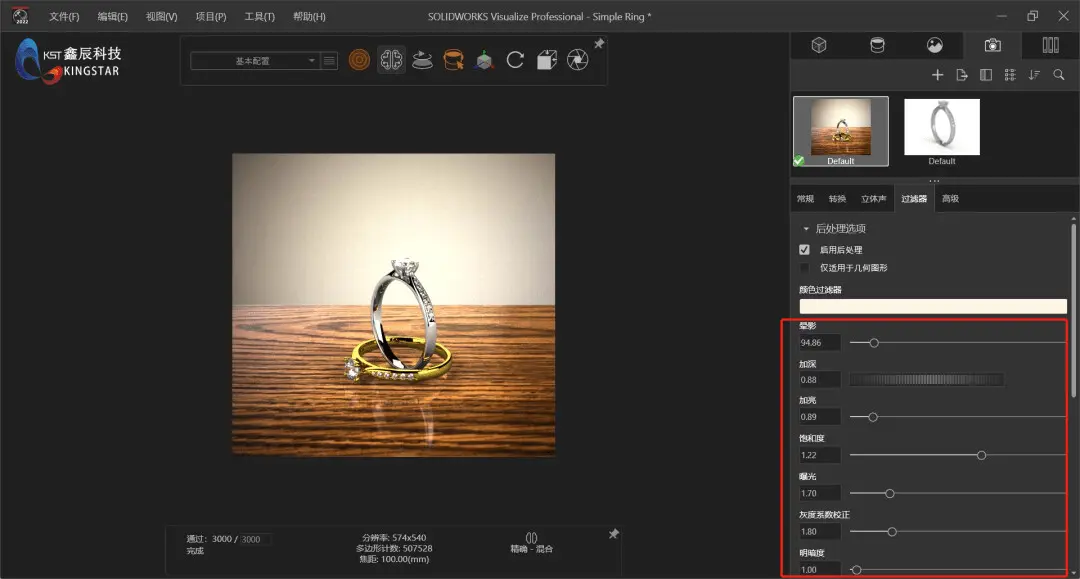

经过调节地面阴影捕捉以后，图片的品质也上来了。但是图片的颜色与整体还比较素，可以通过相机下勾选启用后处理选项，通过设置晕影——饱和度等参数提升图片质量(根据自己需求调节效果)。
最后我们通过输出工具可以对即可完成渲染。通过这个戒指实例展示了Visualize的效果设置，SOLIDWORKS Visualize可以将3D CAD数据，快速和轻松的制作专业级照片内容。
