设置solidworks的零件，装配图，工程图模板：
1，找到相应的模板文件夹，2，在solidworks中选择 选项--文件位置，3，显示下项的文件夹--文件模板，删除 默认的文件夹，添加 相应的模板文件夹，4，显示下项的文件夹--自定义属性文件，删除 默认属性，添加 自定义的属性文件夹，5，显示下项的文件夹--图纸格式，删除 默认的格式，添加 相应的图纸格式文件夹，6，点击 确定，7，继续打开 选项--默认模板，选择文件夹里的相应模板
文件模板

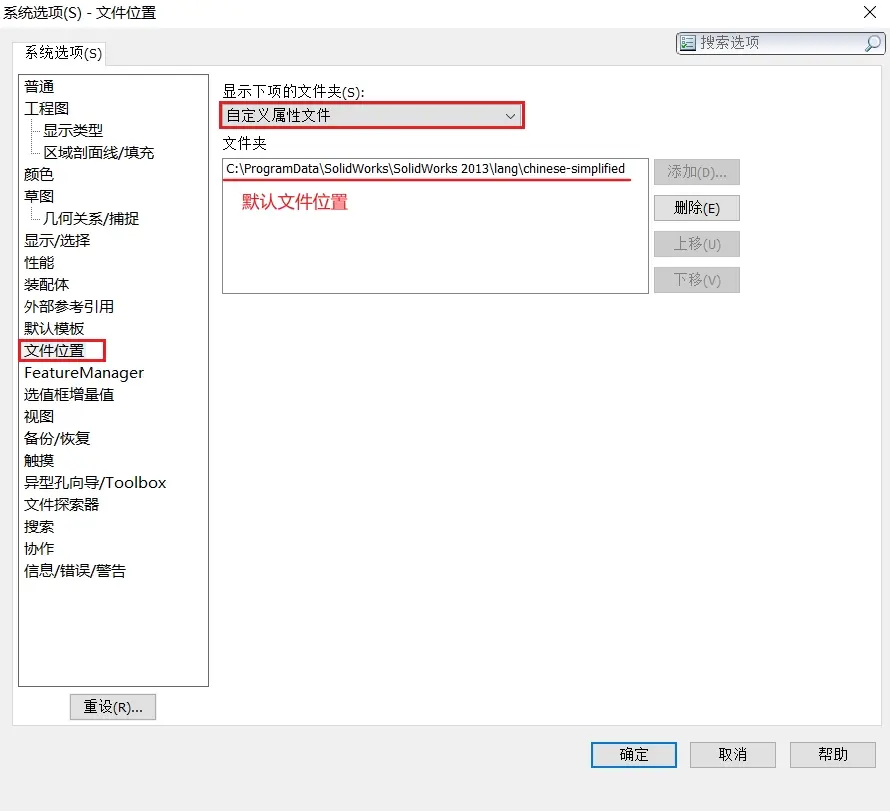

自定义属性

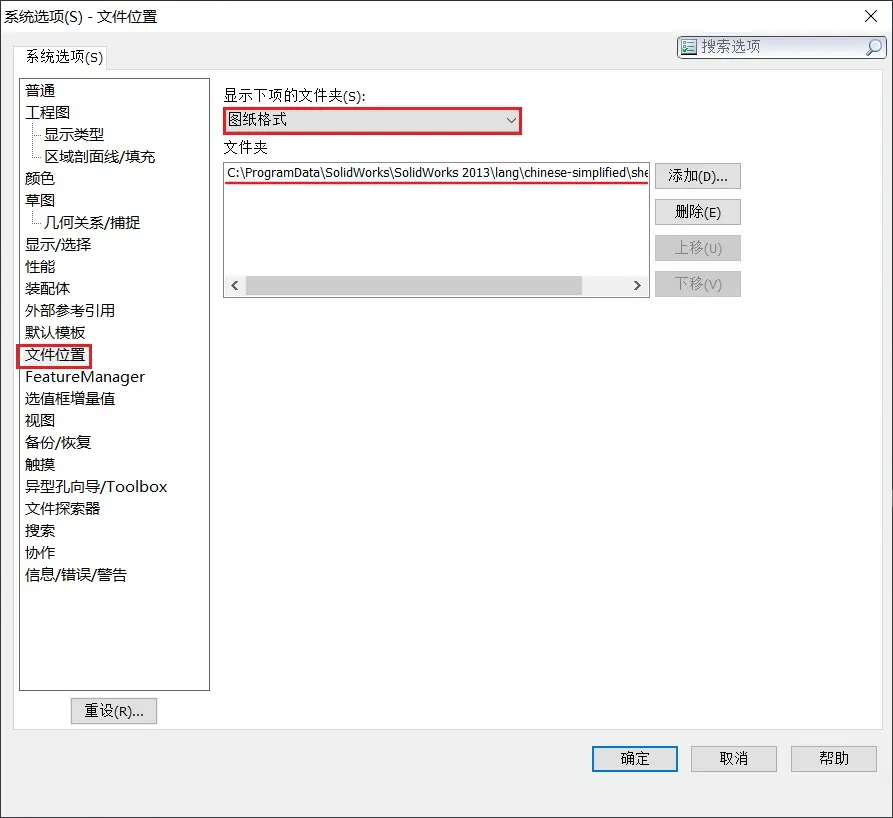

图纸格式

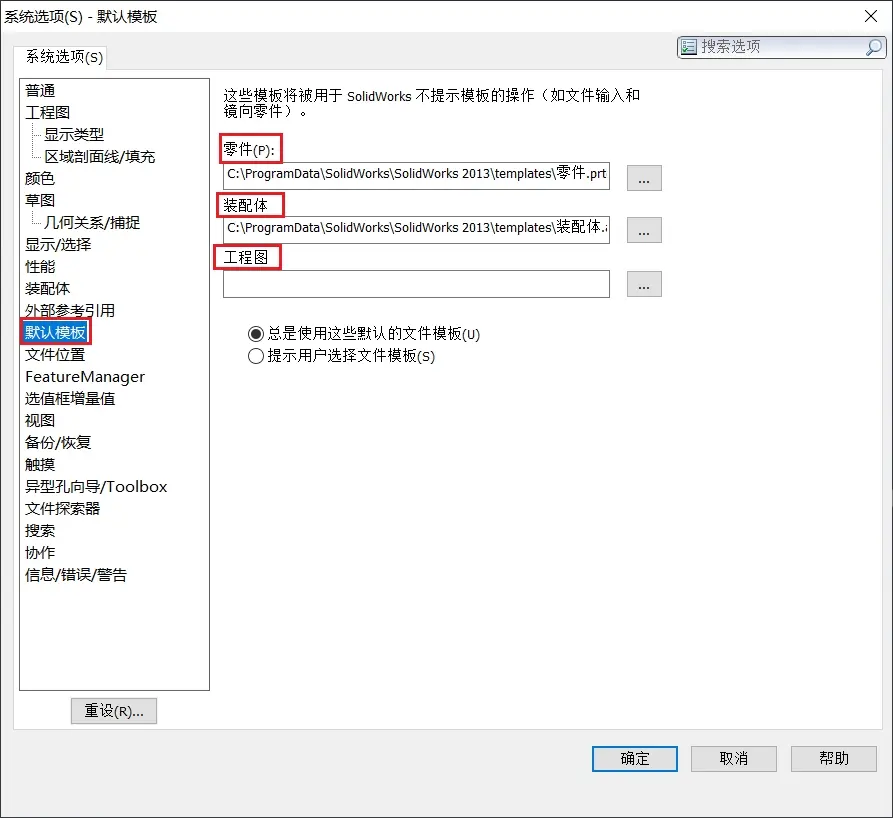

默认模板
注意：只有在 文件位置 添加 正确的文件夹，才能在 默认模板 中找到文件夹中的对应模板文件

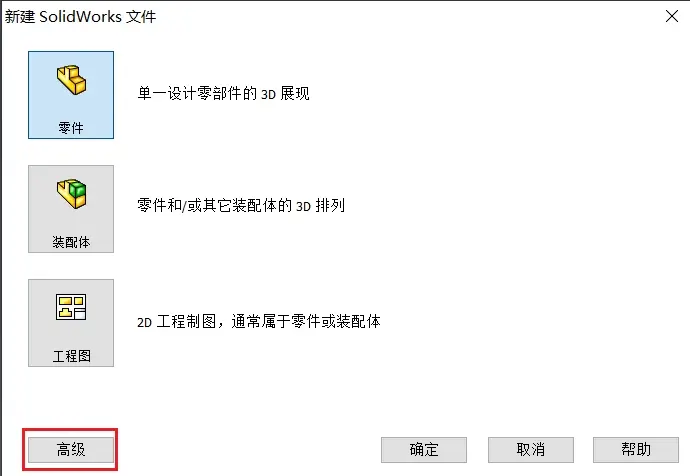

使用模板新建 零件/装配图/工程图：新建--高级--选择对应模板
利用模板新建工程图文件
使用 solidworks 为 零件 出 工程图：
1，打开零件文件，2，自定义属性（代号，名称，编码，材料），3点击 新建--从零件/装配体制作工程图（也可以直接新建工程图）4，将 视图调色板 中视图拖动到 图纸相应位置，零件的 自定义属性 会自动填充到相应位置

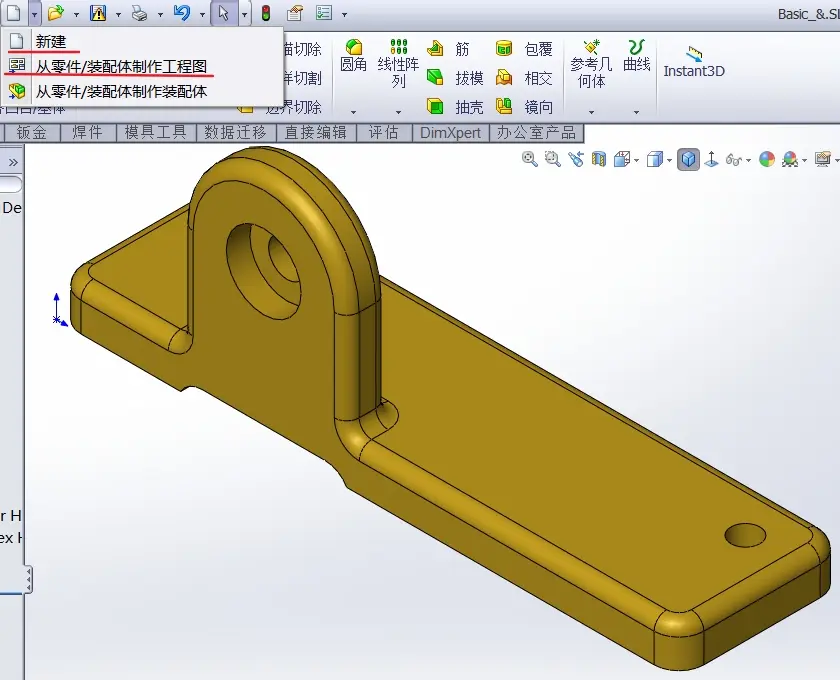

使用做好的零件生成工程图

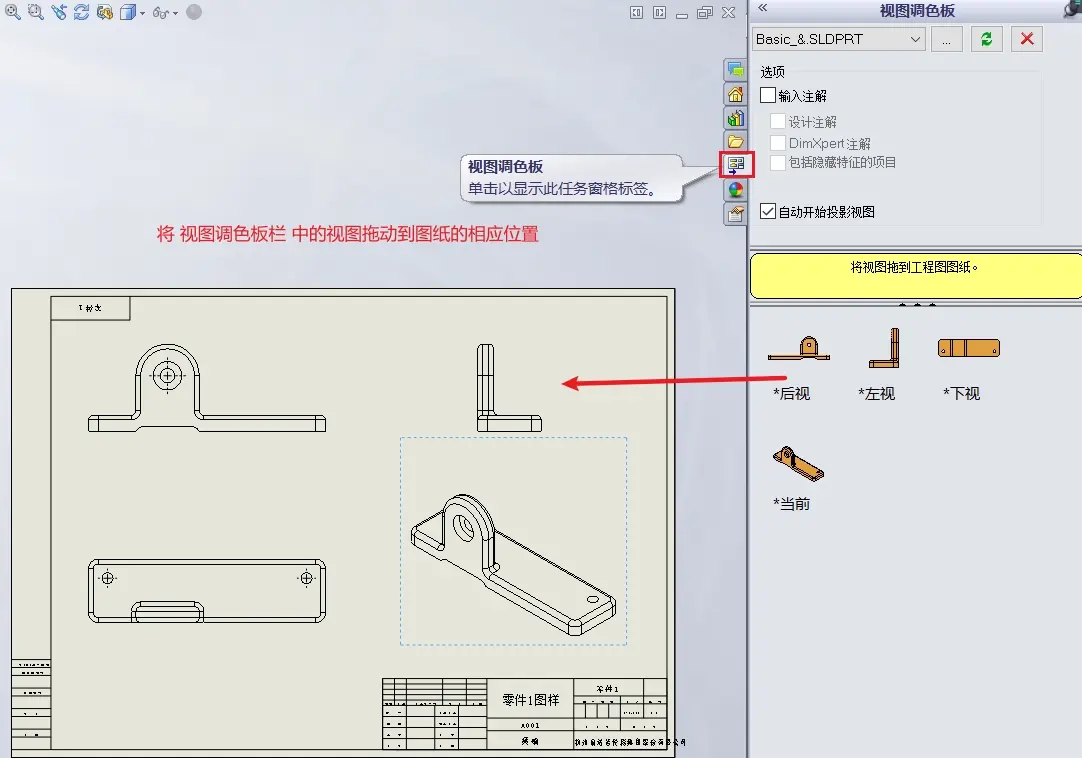

将视图拖入图纸
工程图的设置调整
视图比例的调整：选中视图--选项栏中，使用自定义比例
中心线/中心符号线添加：注解--中心线/中心符号线--点击相应的 线/圆轮廓 添加
隐藏切边：选中视图，右键--切边--切边不可见
调出隐藏线：选中视图--显示样式--隐藏线可见
添加/解除视图对齐：选中视图，右键--视图对齐--选择对应选项（解除/原点水平/原点竖直 等）

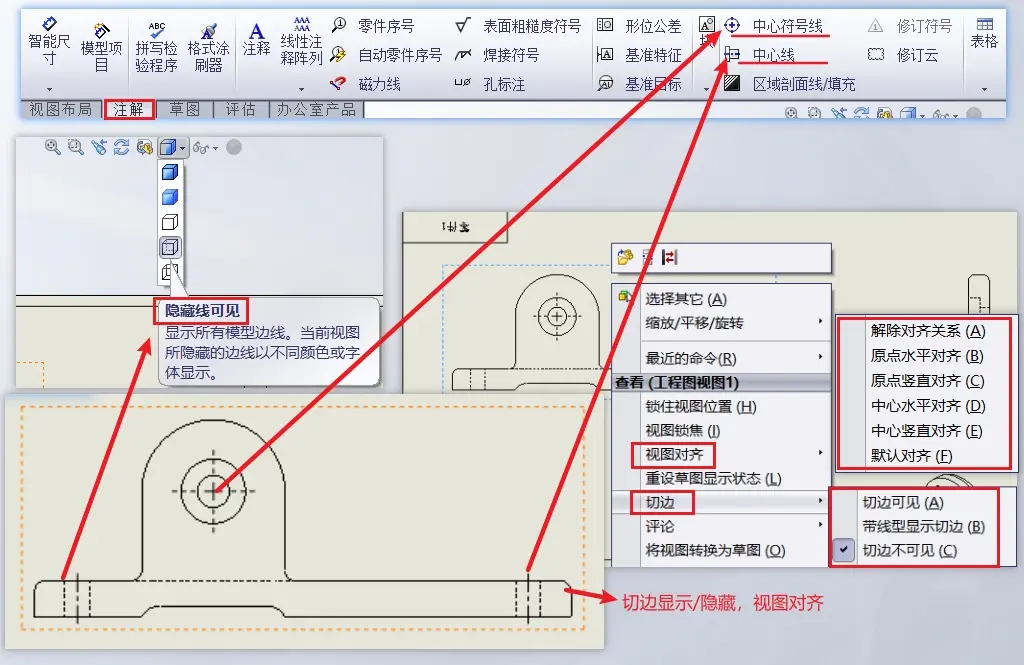

工程图的调整
工程图尺寸标注
智能尺寸：注解--智能尺寸--DimXpert--设置选项（阵列方案，基准点 等）--左键选取想要标注的特征（此时自动生成标注）
有些尺寸（如中心线位置）自动标注 无法实现，可以用 智能尺寸 直接手动标注

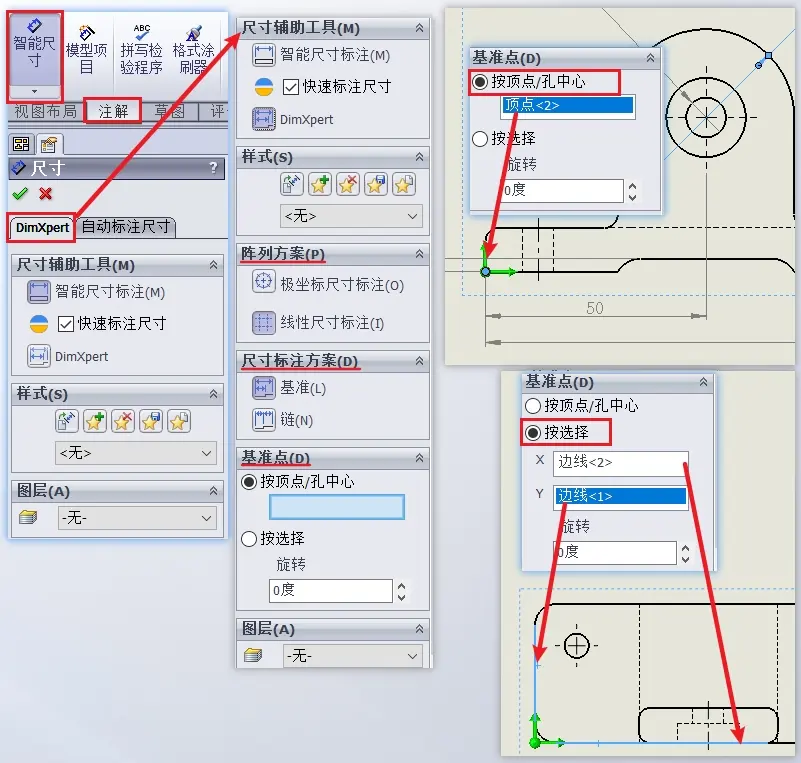

尺寸标注（基准点的两种构建方式）
尺寸标注时注意有所取舍，不要将所有尺寸统统标注在一个视图中，要合理分配，做到准确，直观，美观
图纸属性设置：在图纸空白处 右键--属性（进行模板，投影形式的等修改）

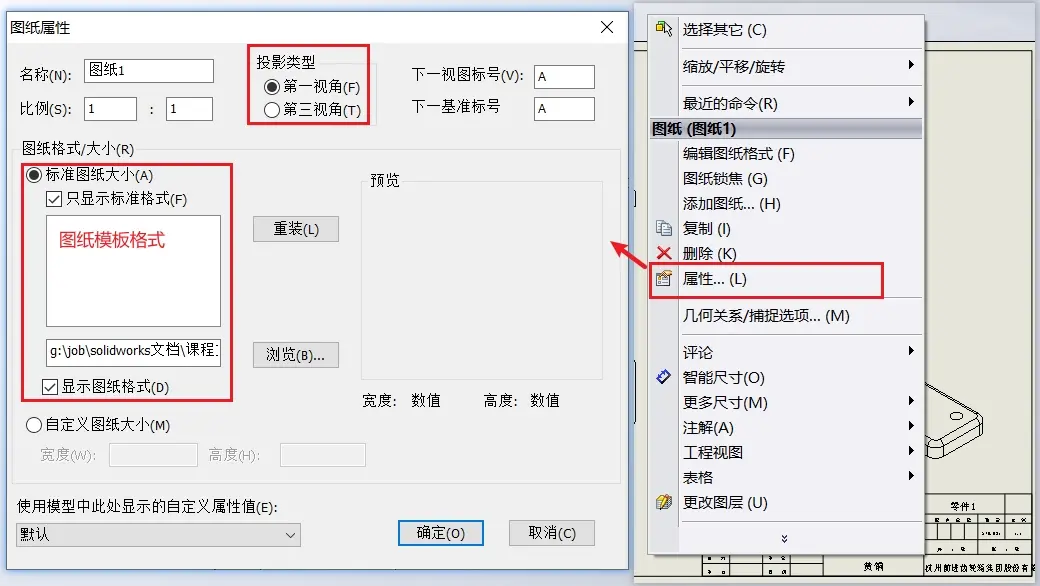

图纸属性设置
相关视频链接：https://www.bilibili.com/video/BV16E411d723?p=14&share_source=copy_web
