SolidWorks管道二次开发：获取管道下料长度方法

引言

    卡套管和铜管备料的时候，现场备料师傅通常会根据工程图计算出管道下料长度，首次弯管时在图纸上注明对应规格管道的下料长度，方便批量下料及后续弯管作业，可不可以在绘图的时候使用软件自动获取管件的下料长度呢？答案是肯定的。

    使用SolidWorks绘制管道模型，该软件有官方插件Routing，但是本文不着重讲如何使用这款插件，我从事过的单位没有使用Routing，一般用扫描管道的方式，接下来我就介绍如何用VBA获取管道的下料长度。

准备

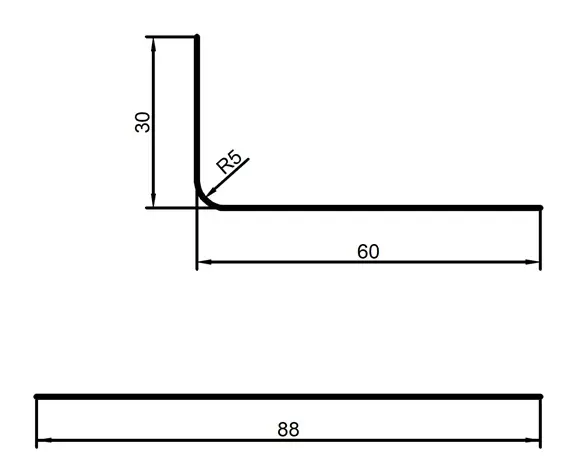

    首先我们要在车间里收集数据，管道弯后扣除，比如直径20mm、厚度1.5mm的铜管弯90°后的扣除量，这里类似半径的折弯扣除。为了让大家直观的了解，我用下图说明扣除的问题，假设管道折弯后一条边是30mm一条边是60mm，折弯角度是90度，圆角半径是5mm，如果该管道的折弯扣除是2mm那么折弯前的长度就是88mm，就是说原材料88mm的管子，如果要完成90°，圆角是R5的折弯它的扣除就是2mm，下图就是30+60-88=2mm。需要注意的是和管材的厚度也是有关系的，不同的厚度扣除也不一样。

折弯扣除示意图

    有了折弯的表就有了扣除的依据，通过在脚本里设定公式就可以得到原材料管子的长度了。

原理

    此方法是通过读取R角来算出原材料的长度。

    需要说明的是，这里只读取R角，因为我工作过的单位，R角大小和管材的规格有着对应关系，这里只需获取R角就能得到相对应的扣除量。如果没有对应的话就要获取扫描草图的长度，同时识别管材厚度、直径，再更具折弯的R角具体大小来获取对应的扣除。

举例

STEP 1

       获取"3D草图"（"3DSketch"）特征。

For Each fa In swFeatm

        If InStr(fa.Name, "3D草图") <> 0 Or InStr(fa.Name, "3DSketch") <> 0 Then

            boolstatus = swModel.Extension.SelectByID2(fa.Name, "SKETCH", 0, 0, 0, False, 0, Nothing, 0)

            Exit For

        End If

    Next

STEP 2

获取圆角的半径，计算圆弧数量，有一次圆角就要计一次扣除，最后把长度累加起来再剪掉扣除，就得到了管材原材料的长度。

Set swFeat = swSelMgr.GetSelectedObject5(1)



    swModel.ClearSelection2 True



    If Not swFeat Is Nothing Then

        Set swSketch = swFeat.GetSpecificFeature2

        vSketchSeg = swSketch.GetSketchSegments



        For i = 0 To UBound(vSketchSeg)

            Set swSketchSeg = vSketchSeg(i)

            ' Ignore construction lines

            If swSketchSeg.ConstructionGeometry = False Then

                ' Ignore text

                If swSketchLINE = swSketchSeg.GetType Then

                    nLength = nLength + swSketchSeg.GetLength

                End If



                If swSketchARC = swSketchSeg.GetType Then

                    ARLength = swSketchSeg.GetLength

                    Set swSkArc = swSketchSeg

                    Radius = Round(swSkArc.GetRadius, 3)  '获取弯弧半径

                    RD = ARLength / Radius

                    If Round(RD, 6) = Round(0.5 * PI, 6) Then

                        nARC = nARC + 1 '计数弯弧数量

ElseIf Round(RD, 6) = Round(PI, 6) Then

                            nARC = nARC + 2

                            ARLength = 0.5 * ARLength

End If

                    Select Case Radius

                        Case 0.025 ’半径25mm的对应扣除10mm

                                CutLine = 0.01

                            Case 0.03, 0.035 ’半径30mm和35mm的对应扣除15mm

                                CutLine = 0.015

                            Case 0.04 ’半径40mm的对应扣除20mm

                                CutLine = 0.02

                            Case 0.05 ’半径50mm的对应扣除25mm

                                CutLine = 0.025

                            Case 0.06 ’半径60mm的对应扣除30mm

                                CutLine = 0.03

                            Case Else  ’半径60mm以外的对应扣除40mm

                                CutLine = 0.04

                        End Select

                End If

                End If

        Next i

End If

nLength = nLength + (4 * ARLength / PI - CutLine) * nARC ’计算原材料长度

SETP3

       换算到毫米。

If InStr(Str(Round(nLength * 1000, 1)), ".") <> 0 Then

        If Right(Str(Round(nLength * 1000, 1)), 1) = "5" Then

            If (CLng(Mid(StrReverse(Str(Round(nLength * 1000, 1))), 3, 1)) Mod 2 <> 1) Then: linelong = Round(nLength * 1000, 0) + 1

        End If

    End If

STEP4

       写入到零件属性。

    bRet = swModel.DeleteCustomInfo2("", "下料")

    blnretval = swModel.AddCustomInfo3("", "下料", swCustomInfoText, linelong)

结语

    以上就是获取长度的方法，第二步种有不少草图相关的API大家可以在bing上查找，有机会后面再逐个介绍。
