SOLIDWORKS自动化开发：通过API打造专属插件

SOLIDWORKS 插件是使用 SOLIDWORKS API 实现的 SOLIDWORKS进程内应用程序，它具有高度客制化、最佳的性能和用户体验等特点。插件可以在启动时加载并集成到应用程序中，并拥有扩展 SOLIDWORKS 用户界面和功能的能力。

SOLIDWORKS 插件是一个 COM 对象，可以使用任何兼容 COM 的语言（如 C++、C#、VB.NET、VB6）进行开发。

为了开发外接程序，需要：

创建实现 ISwAddIn 接口的公共 COM 可见类。（https://help.solidworks.com/2023/english/api/swpublishedapi/solidworks.interop.swpublished~solidworks.interop.swpublished.iswaddin.html）
使用 Regasm（https://learn.microsoft.com/zh-cn/dotnet/framework/tools/regasm-exe-assembly-registration-tool）（适用于基于 .NET 的插件（C# 或 VB.NET））和 RegSvr32（）（适用于基于 C++ 和 VB6 的插件）将 dll 注册为 COM 服务。注册 COM 对象时需要添加 dll 的代码库。

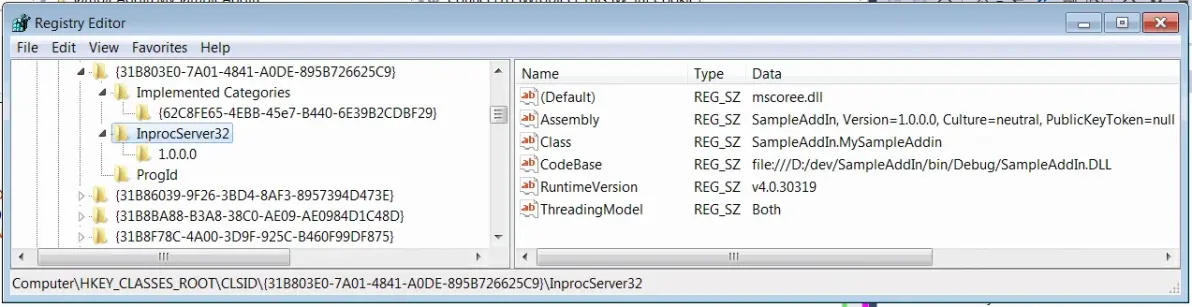

注册表中插件 dll 的com 注册信息

将有关插件的信息添加到 SOLIDWORKS 注册表，以便在加载时可以识别它。插件信息需要添加到SOFTWARE\SolidWorks\Addins\和Software\SolidWorks\AddInsStartup\注册表目录下。第一个键定义外接程序的名称和说明，并且是必需的。第二个键是可选的，允许指定在 SOLIDWORKS 启动时是否需要在启动时加载插件。

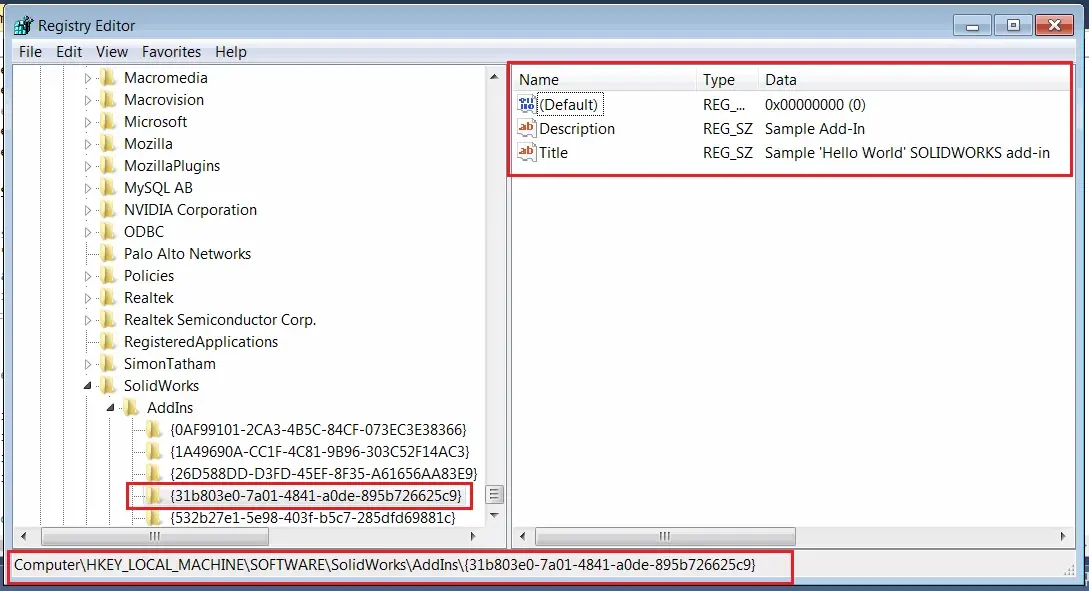

SOLIDWORKS 注册表中的加载项详细信息

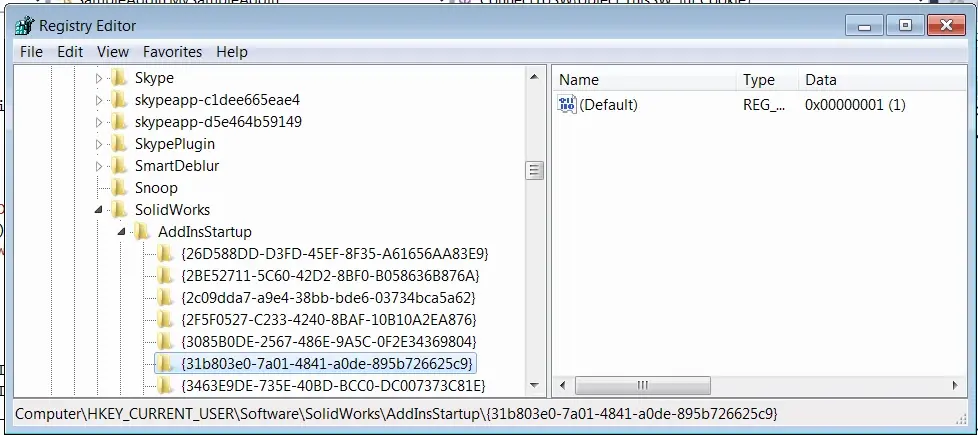

SOLIDWORKS 注册表中的插件启动详细信息

实现插件

ISwAddIn 接口提供了两个函数来实现：

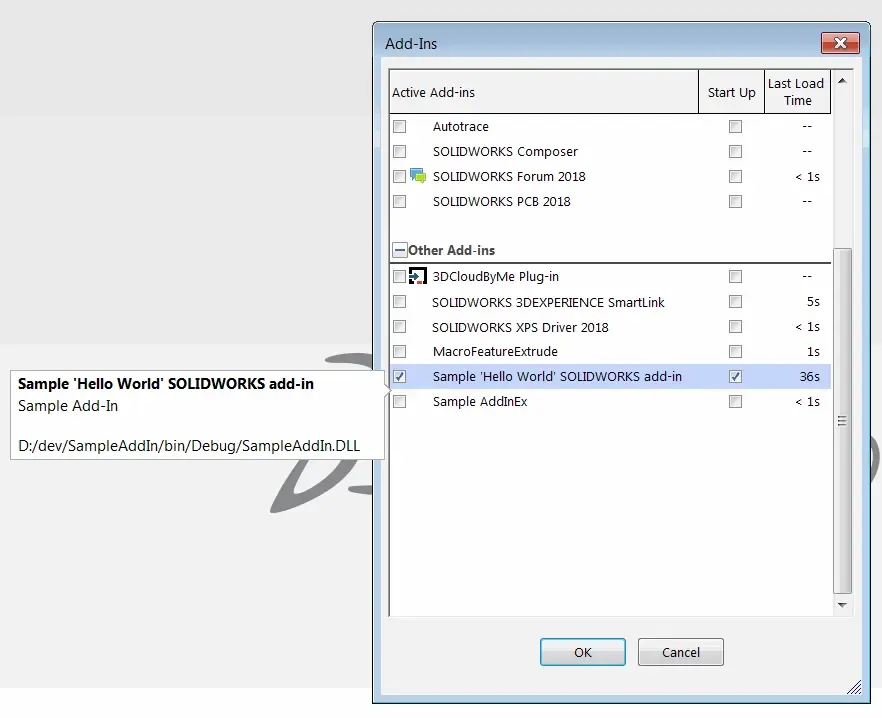

ConnectToSW：当插件随 SOLIDWORKS 一起加载时（如果指定了启动时加载选项）或从 SOLIDWORKS 中的工具->插件菜单启用时调用。函数传递 2 个参数：指向主 ISldWorks接口的指针和插件的ID。

存储指向 ISldWorks 的指针，并在整个代码中使用它来访问所有接口。请勿使用 CreateObject 或 Activator::CreateInstance 方法来检索指向应用程序的指针，因为此方法不能保证连接到 SOLIDWORKS 的当前实例，并且会启动新的后台会话。

第二个参数是插件的ID，可用于在方法中添加UI组件，例如 ISldWorks::GetCommandManager、ISldWorks::AddFileSaveAsItem2、ISldWorks::ShowBubbleTooltipAt2。

使用此方法启动资源并创建用户界面（命令管理器、任务窗格等）。

DisconnectFromSW：在关闭 SOLIDWORKS 时卸载插件时或在 SOLIDWORKS 中的工具->插件菜单中禁用插件时调用。使用此方法清除资源并删除所有用户界面元素（如命令管理器或任务窗格）。

导入它是为了卸载用户界面页面，因为用户可以通过在插件菜单中禁用加载项（不仅通过关闭 SOLIDWORKS 应用程序）来卸载插件，并且保持用户界面页面加载可能会引入崩溃或不稳定的风险，因为页面与插件本身断开连接。

开发环境

SOLIDWORKS 插件最受欢迎的开发环境是 Microsoft Visual Studio。Visual Studio有不同的版本：Professional，Enterprise和Community。您可能更容易获得免费版本的Community版本。查看 EULA 了解更多信息。可替代的自由环境是SharpDevelop。

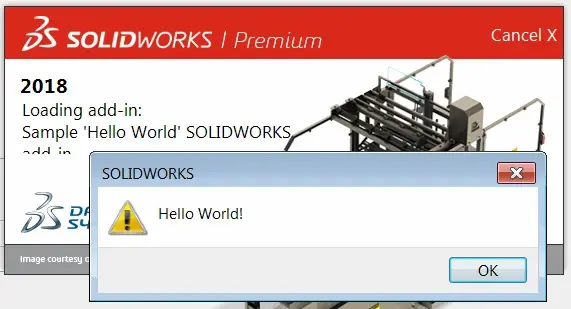

例子

下面的链接提供了使用不同编程语言创建简单的“Hello World”插件的详细指南。
