华秋DFM作为PCB Viewer：实用功能解析

硬件工程师或者PCB工程师经常会收到各种类型的PCB参考设计文件，如果要打开这些文件的话需要装各种PCB设计软件。安装这些软件非常麻烦，同时也占大量的硬盘空间，不太用的软件也用不了多少次。现在笔者找到华秋DFM这个软件可以作为PCB看图软件使用。以下介绍用华秋DFM作为PCB Viewer打开PADS、Altium Design、Allegro格式PCB文件，并分析层、器件的基本方法。首先安装好华秋DFM软件，下载地址见文末。

01

—

打开PADS文件

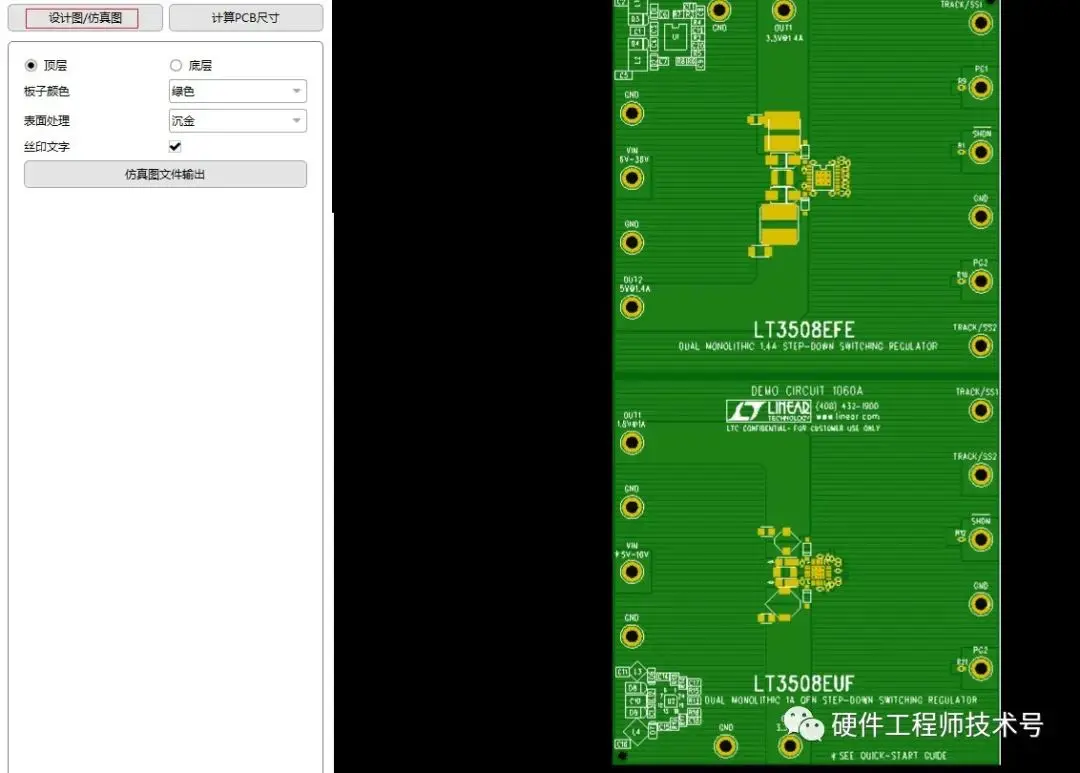

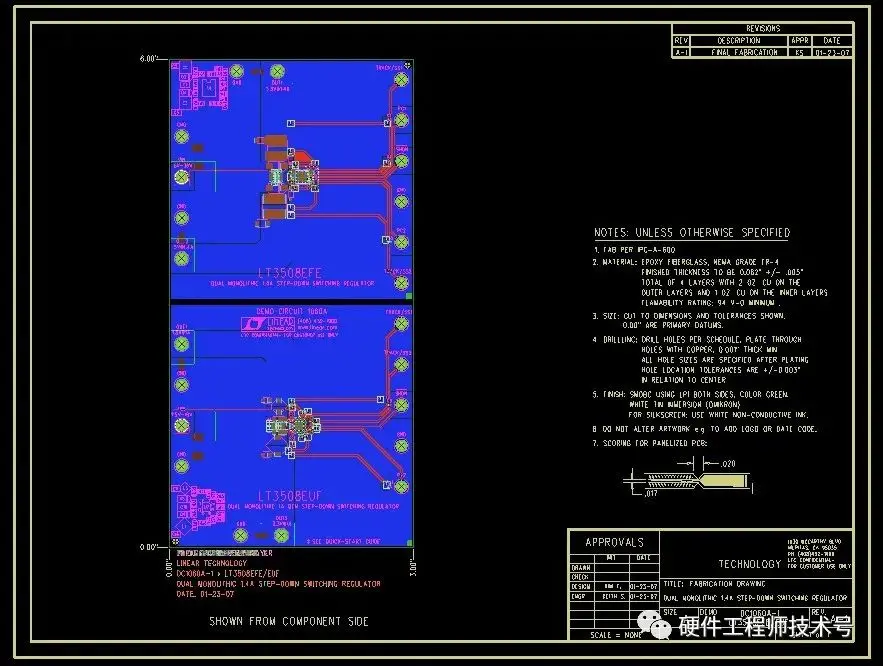

比如我们要设计一个DC-DC电路，现在从ADI网站下载了LT3508的PCB设计文件"DC1060A-1.pcb". 运行华秋DFM，菜单中选择文件->打开，打开PCB文件如下图。

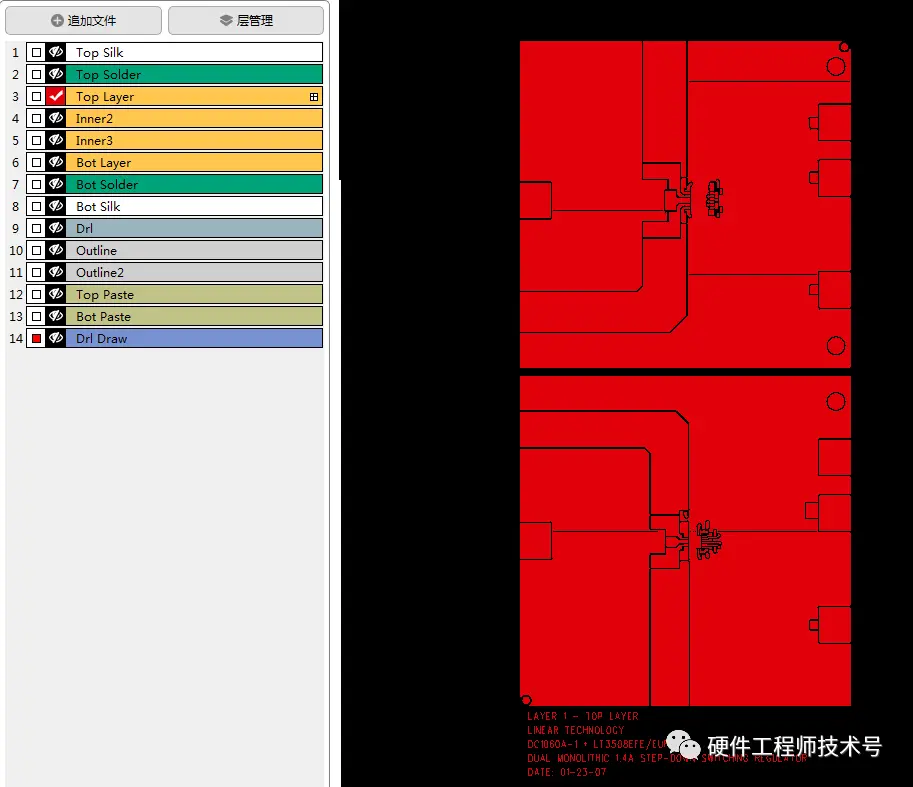

1. 下图右边是层分析，可以逐层打开并分析走线。

 2. 打开仿真图，选择工具->元器件搜索，可以查找元器件。

02

—

打开Altium Designer文件

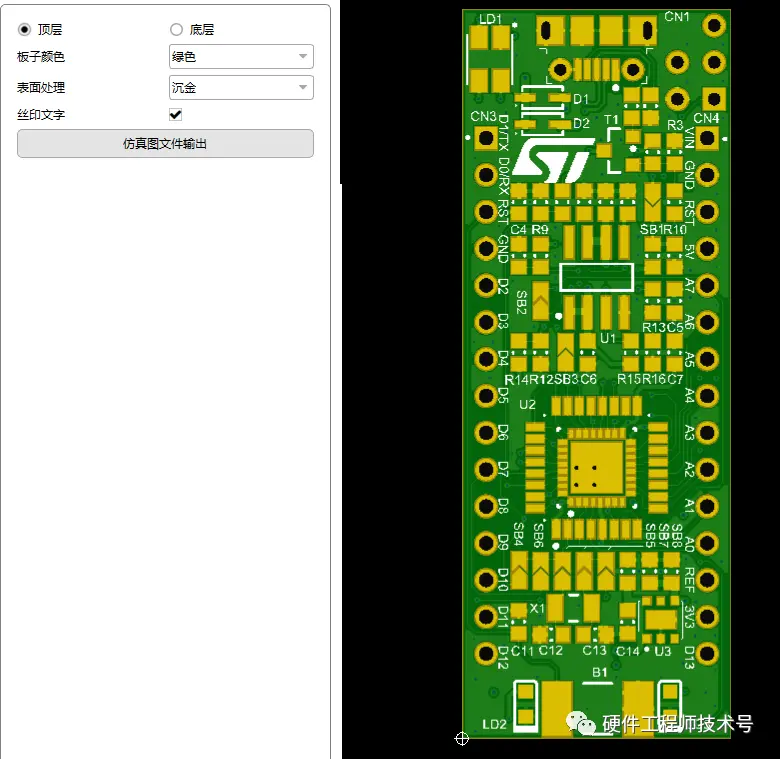

比如我们要选型一个MCU，现在从ST网站下载了STM32的的PCB参考设计文件"MB1180.PcbDoc". 运行华秋DFM，菜单中选择文件->打开，打开PCB文件如下图。

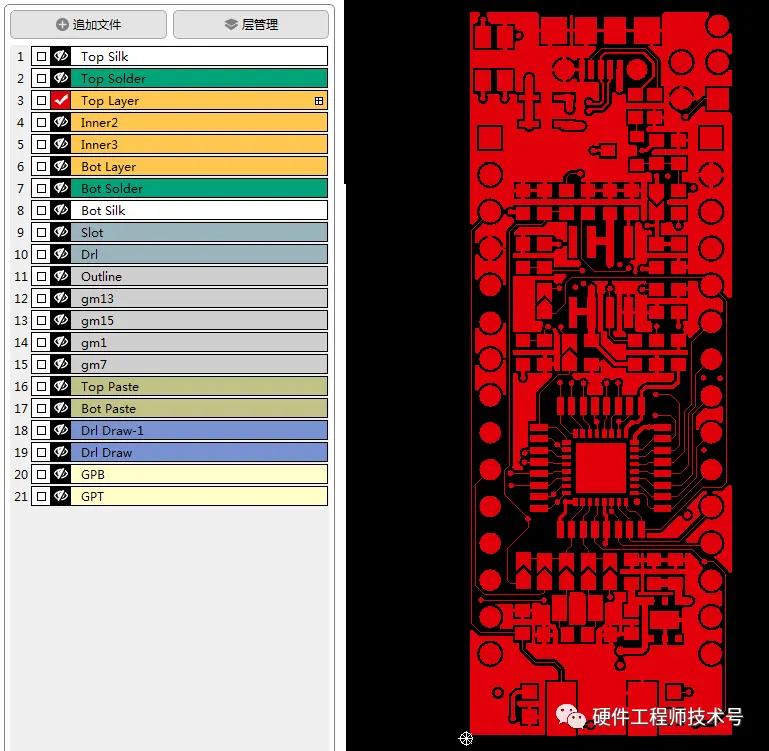

 1. 下图右边是层分析，可以逐层打开并分析走线。

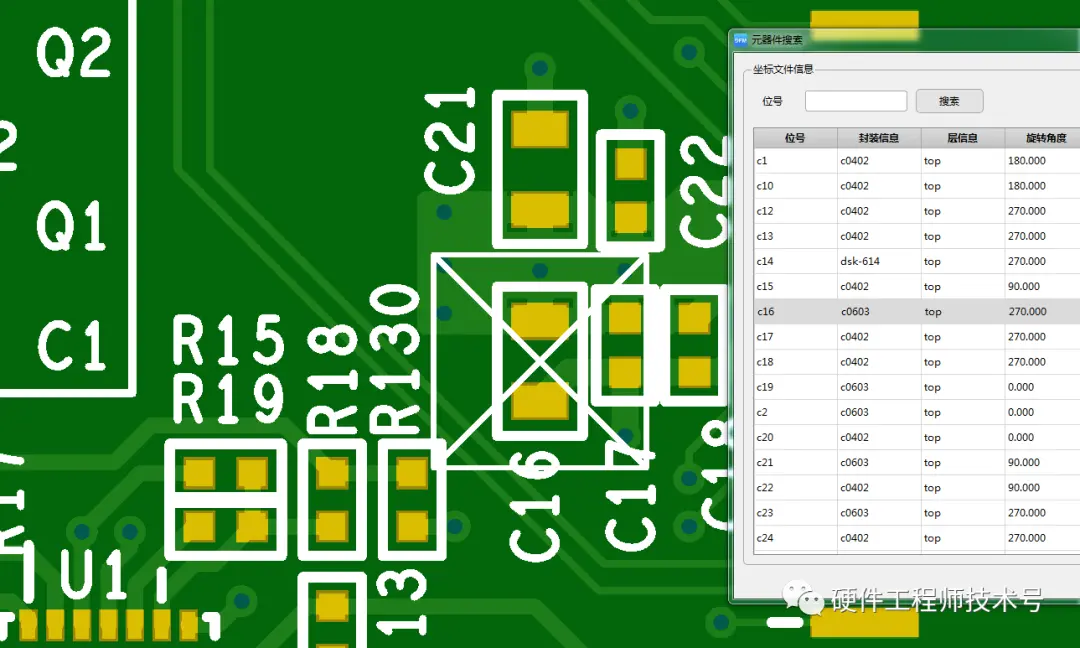

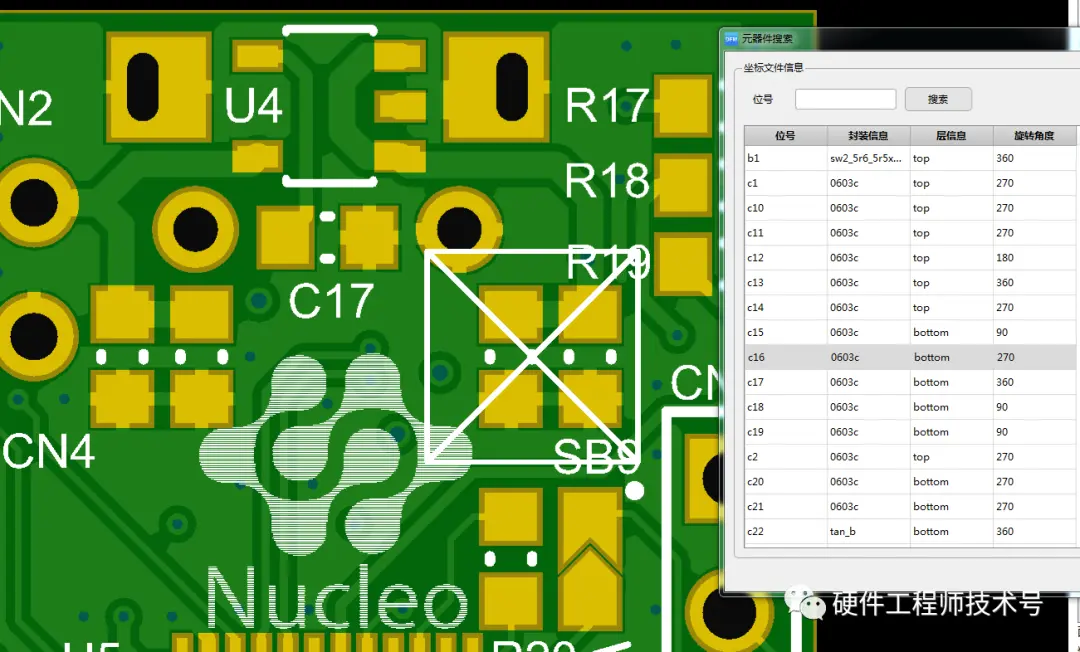

 2. 打开仿真图，选择工具->元器件搜索，可以查找元器件。

03

—

打开Allegro文件

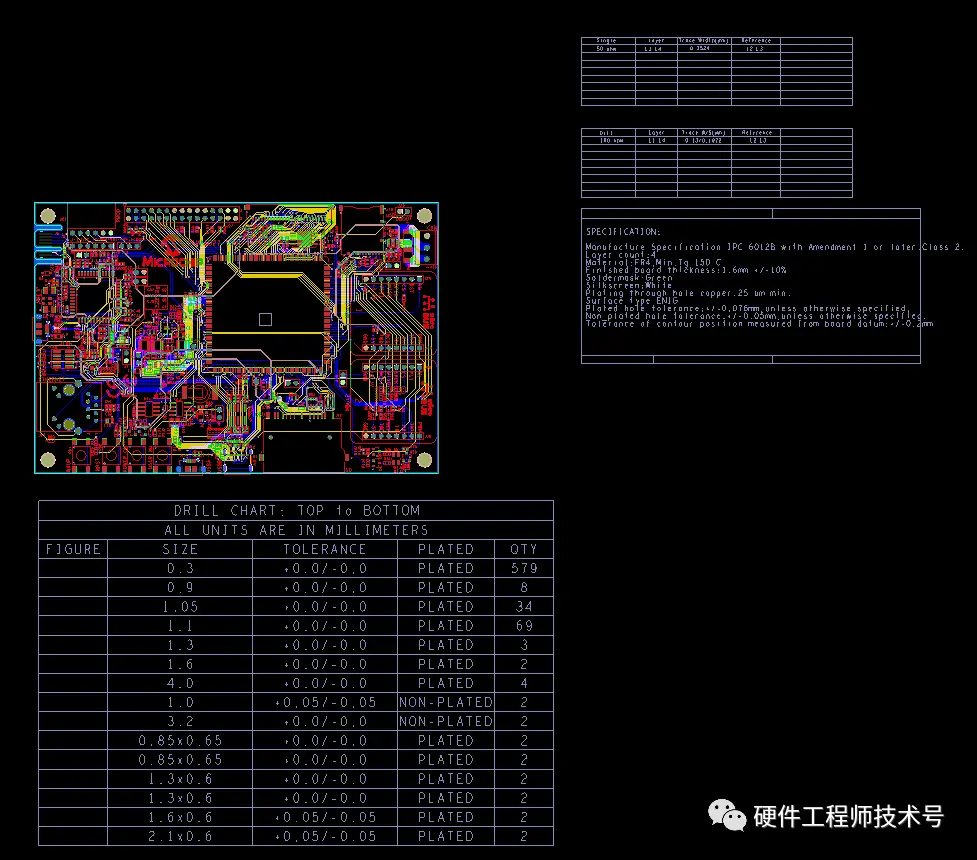

比如我们要选型一个ARM IC，现在从Microchip网站下载了SAMA5D27的的PCB参考设计文件"SAMA5D27-SOM1_MFG_REVA2.brd". 运行华秋DFM，菜单中选择文件->打开，打开PCB文件如下图。

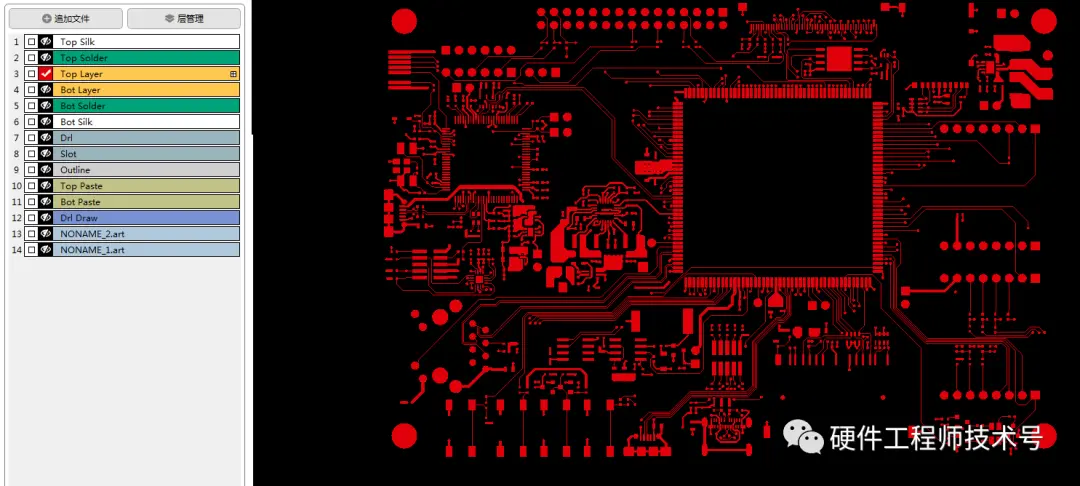

 1. 下图右边是层分析，可以逐层打开并分析走线。

2. 打开仿真图，选择工具->元器件搜索，可以查找元器件。

华秋DFM下载地址（需在电脑端打开）：

https://dfm.elecfans.com/uploads/software/promoter/hqdfm_yueleilei0531.zip
