Solidworks重命名与链接修复：详细方法汇总

简介：solidworks重命名模型和工程图后相关联，以及如果工程图丢失链接模型的处理办法



方法1：使用pack and go功能（对需要修改大批量的零件名字适用）

这种方法是最万能的方法，能够一次性修改所有零件的名字

打开模型装配体，点击文件-pack and go命令，弹出对话框，如下（要勾选“包括工程图”才会出现工程图）：



双击要修改零件和工程图的名称（注意零件和对应的工程图要修改成一样的名字），修改后的名字会变绿



点击保存在原有模型文件夹中会出现老旧两种模型，删除老的模型和工程图即可





方法2、使用另存为法（对个别零件适用）

这种方法对于修改单独的零件适用，缺点是在装配体中的话，需要重新装配一遍修改后的零件，因此如果在装配体中修改零件的话不推荐

具体操作就是同时打开零件和工程图，使他们都在solidworks窗口的会话框中（意思就是都在内存里缓存），然后分别另存为需要修改的名字即可（注意名字一定要相同）





方法3、重命名法（对在装配体中的个别零件适用）

这种方法适合修改装配体中的个别零件，并且能保持工程图关联的同时还能保持装配关系（其实这种方法囊括了方法2的功能，看个人喜好选择）

在solidworks窗口中打开装配体，零件和工程图

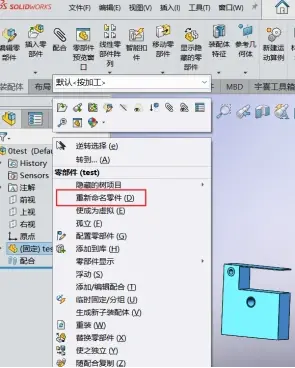

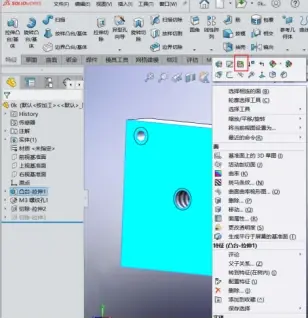

在装配体树目录下重命名需要改名字的零件，右键-重新命名零件





这里将零件名字从test改为ok，点击重建模型（Ctrl+B）和保存按钮保存

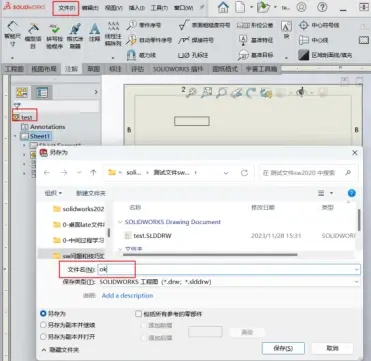

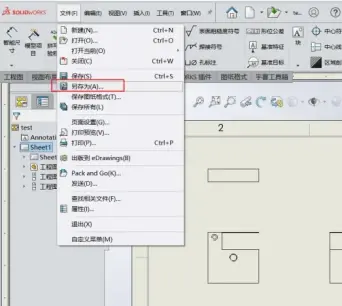

然后按Ctrl+tab切换到工程图（或者在窗口中切换也行），将工程图另存为和更改名字零件一样的名字ok（最好是直接复制名字，避免手动输入名字前后不一样），如下所示：



重建（CTRL+B）保存（Ctrl+S）完成后删除文件夹中老的工程图文件





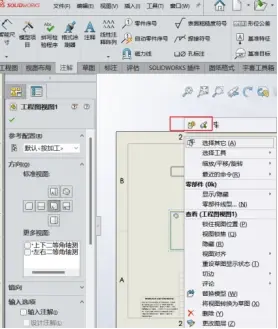

此时在零件和工程图已经相互关联也能能相互打开了





方法4、使用solidworks的右键重新命名法（注意不是win的右键重命名！）

注意：这个需要高版本的solidworks才支持！低版本可以使用solidworks explorer插件

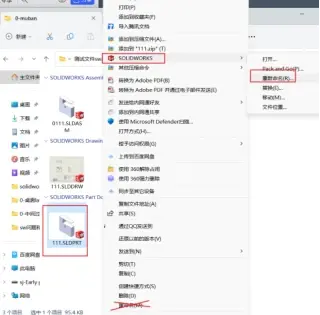

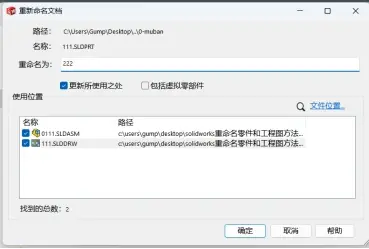

在文件夹中，右键需要修改的零件和工程图，点击“solidworks”-重新命名（注意不好把扩展名给删除了），同时零件也用相同的方法命名（注意工程图和零件名字一样）

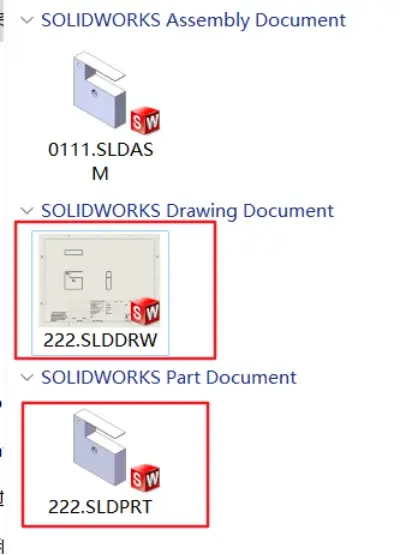

这里都改为222，如下：









软件中打开文件正常，且名字已经修改！





方法5 solidworks explorer插件

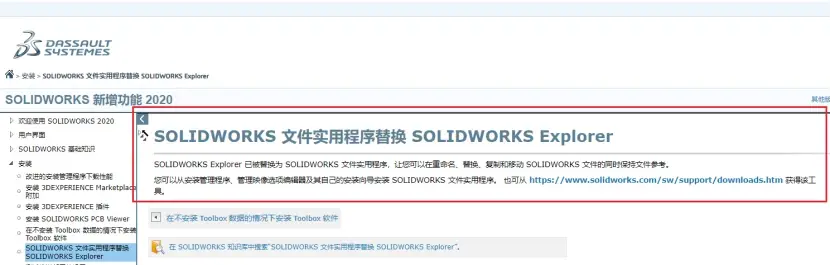

在solidworks2020版本之前可以使用solidworks explorer插件直接在文件夹中给零件和工程图重命名，但使用的时候软件很卡。因为高版本已经不包含这个插件了，并且solidworks官方应该是推荐方法4来代替这个功能，这里就不赘述了







方法6、如果以上方法出现了工程图与模型断开连接的情况（如下图），可以进行手动关联





关闭软件中所有的零件，然后点击选项-打开对话框中找到要关联的模型（序号名称一样，并且所有特征都是一样的“原版”），点击参考

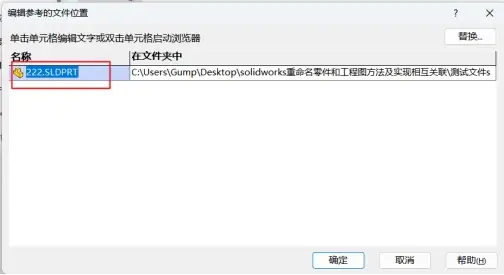

弹出的对话框中双击零件的名字

然后找到我们要关联的零件，此时单元格中的名字都变为绿色，表示链接成功了

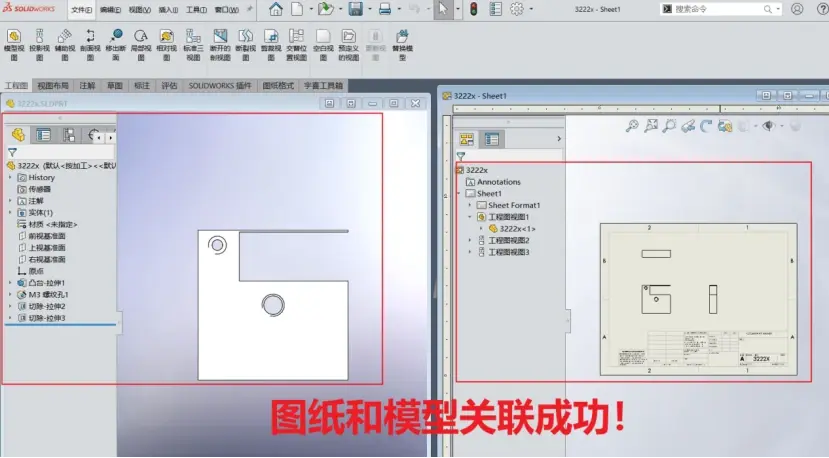

然后点击确定，即可打开关联的图纸，以及零件模型，如下：







总结：方法1和方法4应该是solidworks官方推荐的方法，方法2和方法3有点“sao操作”的感觉，最后如果出现模型和图纸链接断开可以使用方法6来重新关联！



附件：solidworks测试零件
