SOLIDWORKS Electrical实战课堂：电机控制电路图绘制

SOLIDWORKS Electrical让你回到电工实训课堂（一）：绘制电机点动连续控制电路图

——本篇文章向所有电气工程师的大学时光致敬

我们回想曾经的大学时期，每个人都是风华正茂、青春阳光的少年。那时最初接触电气，就是从CAD绘制《电机点动与连续控制电路》和《电机正反转电路》开始的，那时的我们最喜欢的正是电气实训的课堂。

课堂上给我们印象最深刻的，不只有你提前完成的自由活动，更有部分接错的同学的火花带闪电，电光火石的课堂上格外欢快。

总之，那是我们的进入社会前的美好时光。

毕业之后，我们开始匆匆忙忙的工作，开始了慌慌张张的生活。工作中要一切以效率和严谨为重。就这样，用曾经学的CAD设计电路，忙来忙去的不知道过去了多久，都没有回头想想，有没有什么办法能帮助我们提升效率减少错误？

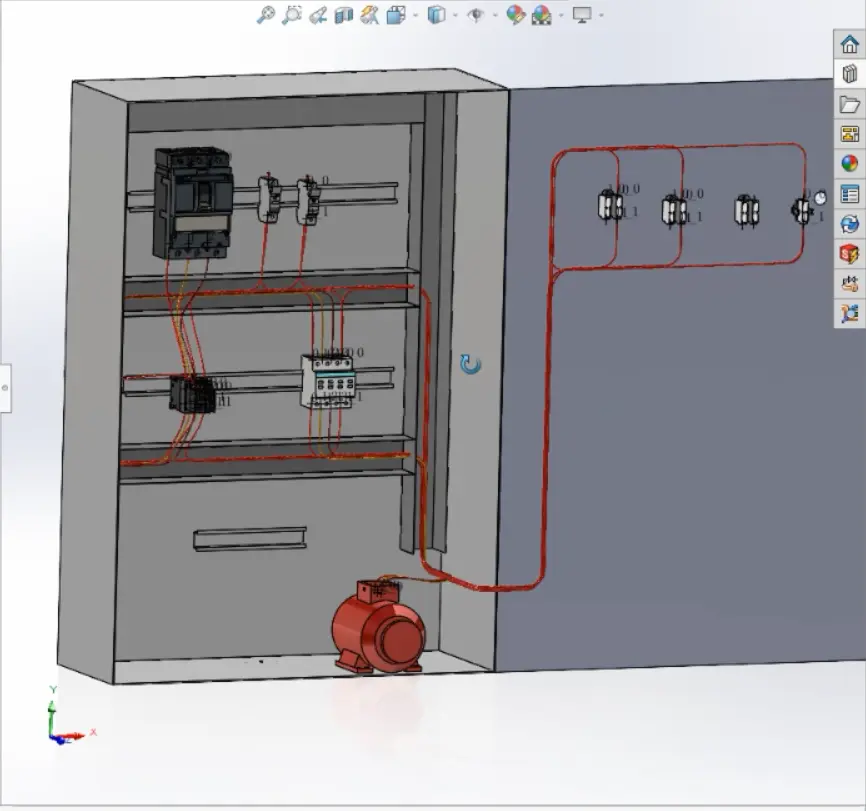

今天我们就从头开始，用更智能的工具SOLIDWORKS Electrical绘制曾经的实训电路，并且智能选型设备，自动生成报表，自动三维布线，统计线长，指导工艺生产！！！

首先来看第一个：《电机点动与连续控制电路》：

我们忽略电流表与电压表的部分，只绘制主电路部分。

用SOLIDWORKS Electric 绘制完成的是这样子的，接下来请看下方视频绘制过程。

SOLIDWORKS Electrical让你重回电工实训课堂（一）
