1. 单击标准工具栏上的选项

1. 。
2. 在系统选项选项卡上，选择工程图 > 显示样式。
3. 在切边下选择移除以隐藏圆形面之间或圆角面之间的过渡边线，然后单击确定。

1. 在新建 SOLIDWORKS 文档对话框的模板选项卡上选择工程图，然后单击确定。

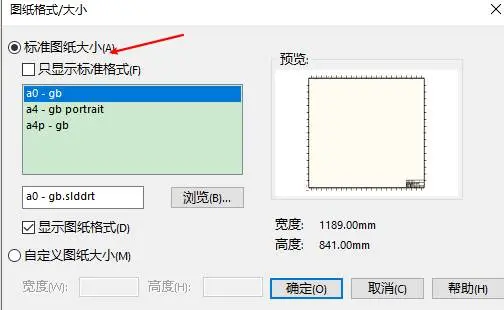

2. 在图纸格式/大小对话框中：
3. 清除仅显示标准格式以查看所有格式选项。
4. 选择 (ANSI) 横向。
5. 单击确定。

SOLIDWORKS将使用 A (ANSI) 横向图纸格式创建工程图。

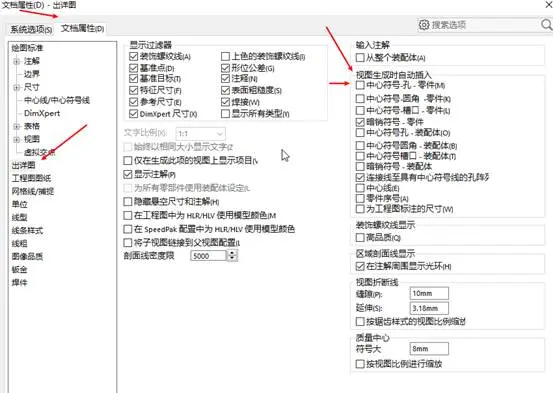

1. 单击工具 > 选项 > 文档属性 > 出详图。

2.     在视图生成时自动插入下，清除中心符号线 - 孔 - 零件，然后单击确定。

您也可以稍后手动添加中心符号线。

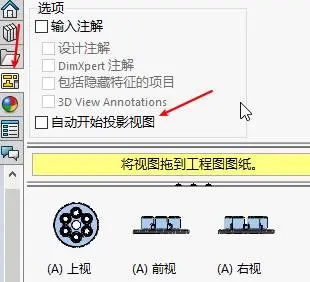

1. 在任务窗格的视图调色板

1. 选项卡上：
2. 清除自动开始投影视图。
3. 将上视图拖动到工程图区域中。

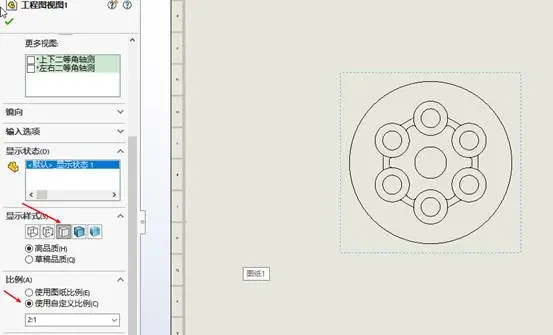

1. 在 PropertyManager 中：
2. 在显示样式下单击消除隐藏线

1. 。
2. 在比例下选择使用自定义比例，然后设定比例为 1:2。
