富世华集团：MSC Nastran嵌入式疲劳软件应用案例

原创MSC软件

微信号 MSCSoftware

耐久性分析包括材料的疲劳寿命预测，是计算机辅助工程中非常重要的一部分。它能提供关于产品使用寿命的宝贵信息，极大地影响客户体验和满意度。富世华集团是全球领先的户外动力产品生产商，该集团将 MSC 软件的 Nastran 嵌入式疲劳（NEF）软件作为高效优化疲劳分析流程的核心。

产品中任何部位的疲劳都是由二冲程发动机的振动引起的，例如电锯或手持式动力切割机就是由这种发动机驱动的（图 1）。在投产之前，一定要彻底了解这一现象。这就是要使用虚拟样机来评估材料可能失效的位置并在相应位置加强零件结构保证结构完整。在构建虚拟样机时，所建立的装置系统模型包括发动机、外壳及周边部件，例如油箱和盖板。边界条件为约束手柄处，系统工作将力传递到操作员手上。

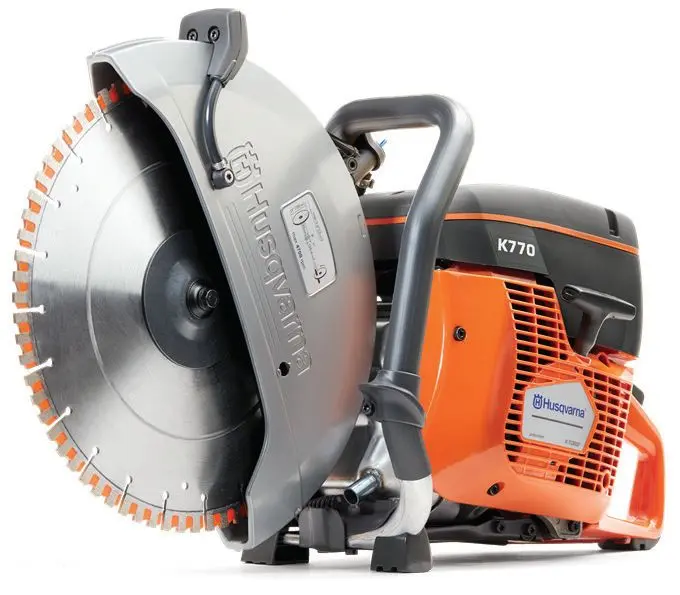

图1.富世华手持式动力切割机

本文重点介绍如何将 MSC 软件的 Nastran 嵌入式疲劳软件作为高效优化疲劳分析流程的核心。

优化后的 Nastran 嵌入式疲劳流程所创建的数据量显著减少，因此不再需要大量的中间结果文件以及繁琐的重新导入。

传统疲劳分析流程

采用 MSC Nastran 进行结构振动分析是富世华集团的长期传统。集团不断对此进行改进，例如增加模型的复杂度。但起初疲劳分析也让工程师们遇到了一些困难。

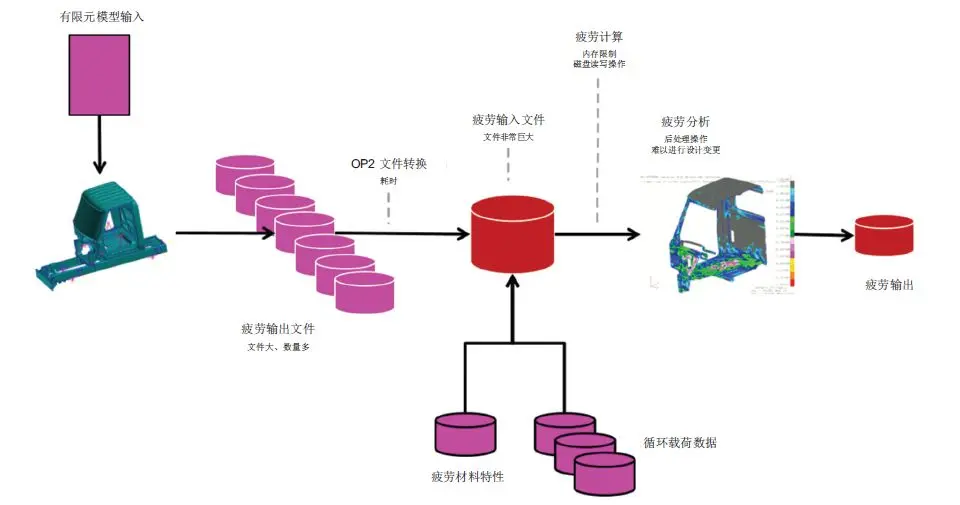

传统的强度和疲劳分析由以下几个步骤组成：

1. 有限元模型定义

2. 结构振动分析

3. 分析结果输出，可能会包含巨大的结果文件

4. 将 MSC Nastran 结果文件导入到单独的疲劳软件中，这需要很长时间

5. 大量的读写操作，有可能导致内存问题

6. 疲劳寿命结果的后期处理

这是一个无法轻易进行设计优化的繁琐过程。我们只能对简短的时间间隔进行优化，更确切地说，只能对发动机的一个转速进行优化。这种限制是由于提取应力数据而造成的。提取应力数据导致结果文件很大，因此运行时间较长。

通过 MSC Nastran—Adams 流程可得到模态变形、随时间变化应力、应力峰值。

实际上，我们想分析 1 秒钟的时长，但是只能勉强处理一个冲程。因此不得不将输出步长数量减少到 40 个，以曲轴箱分析为例，结果文件会高达 40 GB。此外分辨率也不够高，无法确保不会错过应力变化历程的最大值。

具备较长的时长分析能力非常重要，这可以确保某一感兴趣的模态能够被任意的多个发动机转速激励。这样即使建模存在不确定性也能进行更稳健的分析。运动解算器（Adams）和有限元分析工具（MSCNastran）紧密配合可显著加快工作流程。借助 NEF，富世华集团能进一步改进这一流程。

富世华集团当初系统化 NEF 流程时，一开始并没有明确确定耐久性分析的工作流程。MSC 的 Nastran 嵌入式疲劳软件上市后，这一状况发生了改变。经过一年的密集评估，我们决定在生产经营中使用 NEF 进行振动分析。

Nastran 嵌入式疲劳——创新与颠覆

Nastran 嵌入式疲劳（NEF）与传统处理的区别在于，由于直接在 MSC Nastran 中完成疲劳分析，因此 NEF 无需导出、导入巨大的二进制结果文件，从而极大地提高了效率（图 3）。

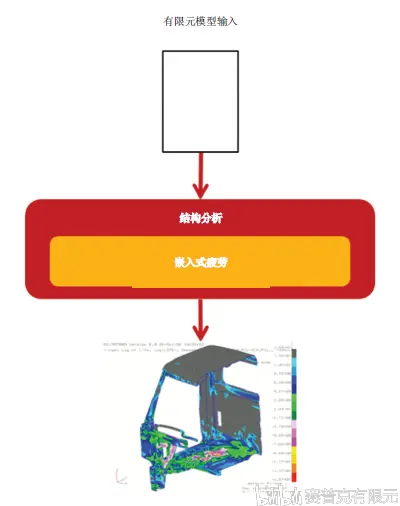

图3.Nastran 嵌入式疲劳处理流程

我们还是以上文中的曲轴箱为例对此进行说明：如今的 NEF 包含250,000 个壳体单元、200个冲程、30,000 个输出步长以及一个仅有 50 MB 的通用输出结果文件。而传统处理则包含 250,000 个壳体单元、仅仅1 个冲程、40 个输出步将输出产生 40 GB的结果文件。以 200 个冲程为例，过去需要很长时间，现在只需 1 秒左右就可以轻松地完成分析，而且大幅提高了结果精度。

疲劳材料数据和真实性

当然，我们知道自己建立的模型并不完美。必须将不精确性考虑在内。例如，分析假定温度是一致的，但在部件中却有可能存在明显的温度分布。另外对附件建模也做了简化。因此，计算所得的特征频率可能会偏离真实值。此外，还针对发动机转速做了一些假定。另一方面，由于这些简化使得处理更加轻松，现在可以对更长的时长进行仿真，因而有助于消除波动。

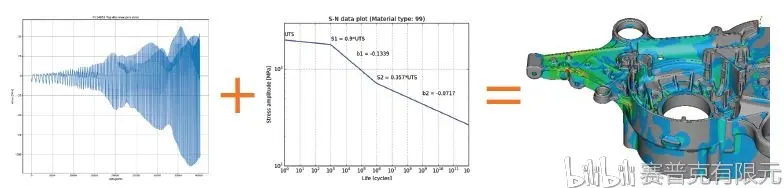

参照真实的寿命试验来校准输入疲劳材料数据（S-N 曲线），可改进疲劳寿命仿真结果。
