‌Hypermesh与Workbench的协同工作‌

众所周知，HM是CAE界前处理最出名的软件之一，WB的名声我也不再多说啥。经常在群里看到有小伙伴吐槽WB的网格划分太渣，所以今年我也赶时髦学习了一下HM。但是发现HM里面的卡片设置真心让人吐槽，所以就想着在HM里面画网格，然后再导入到WB中来计算。

1.三维模型的导出和导入

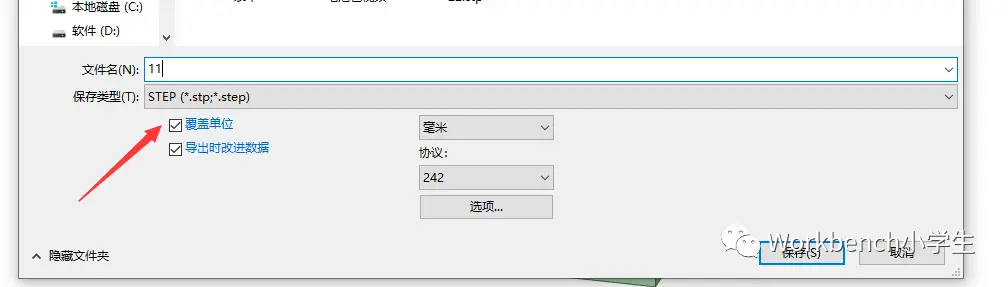

很多小伙伴都是用三维软件进行建模的，市面上的三维软件也很多：UG,SW,CREO,SCDM等，在导出模型时，个人建议导出STEP或者X_T的中间格式，否则会因为版本和软件不兼容的问题导致别的软件无法导入模型。但是中间格式也会存在一些问题，特别在HM中，因为HM没有单位的概念，特别是低版本中，所以我们很容易因为单位的原因一开始就导致整个分析的错误。虽然在高版本中加入了Target units:CAD units（这里建议大家最好用比较新的版本，特别是win10建议大家用2019），但是你要是STEP没有自带单位，也会出现单位的问题。因此我们在导出中间格式的时候，一定要注意把单位系统也导出来，下面我就展示一下SCDM里面的设置，相信大部分三维软件都有这个设置，大家自己去摸索一下就好了(特别提醒，HM是不识别中文的，所有的文件名一定要用英文)。

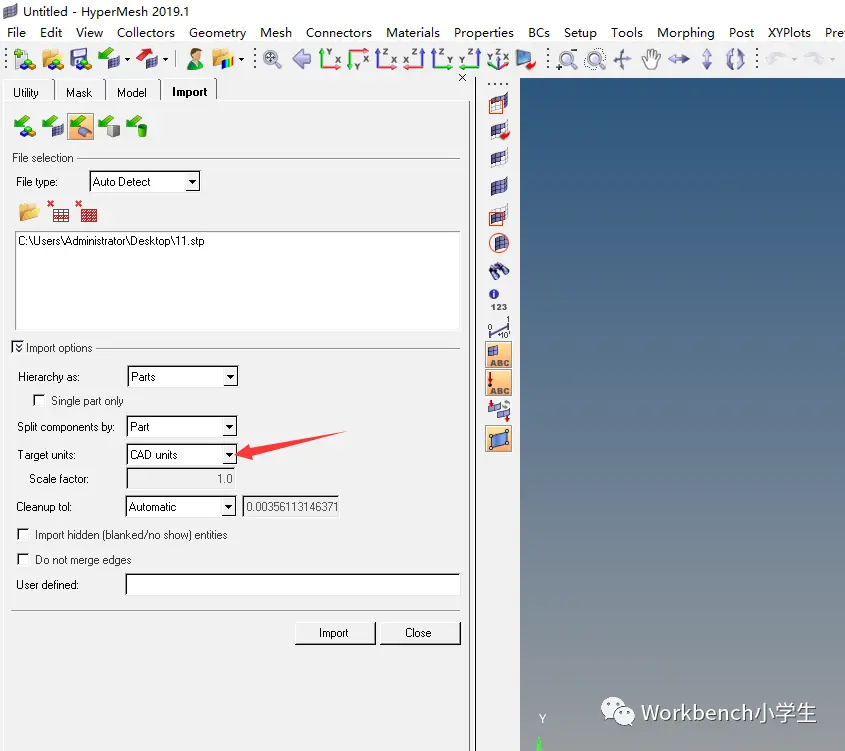

打开HM软件，然后默认即可，导入模型，以防万一，大家可以再测量一下单位是否正确。

2.划分网格

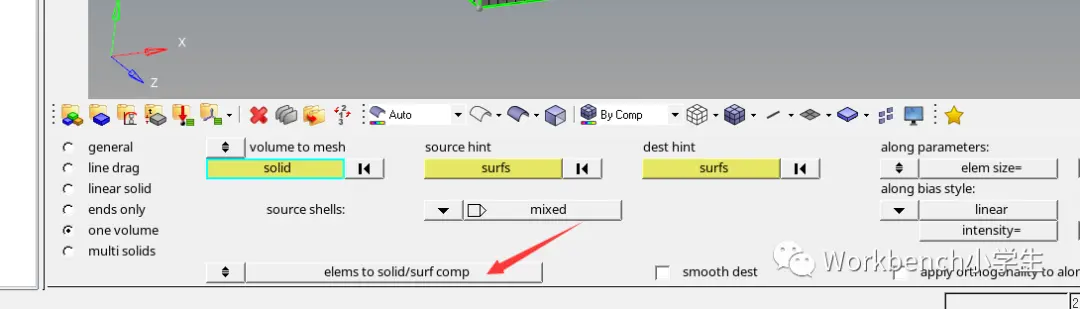

步骤我也不多说了，这里只提醒一点：这个地方设置为elems to solid/surf comp，并且保留三维模型。

3.导出INP格式

关于导出CDB格式的方法，相信很多人已经看过宋博士的文章，具体步骤我也不多说，直接上链接,http://blog.sina.com.cn/s/blog_9e19c10b01019ko7.html。这里要讲的是群里很多大佬推荐的INP格式，众所周知，INP格式是ABA的文件格式，但是HM可以在多个求解器下导出INP格式，这里我只测试了两个求解器，剩下的大家可以自己去测试，然后在文章下面留言。

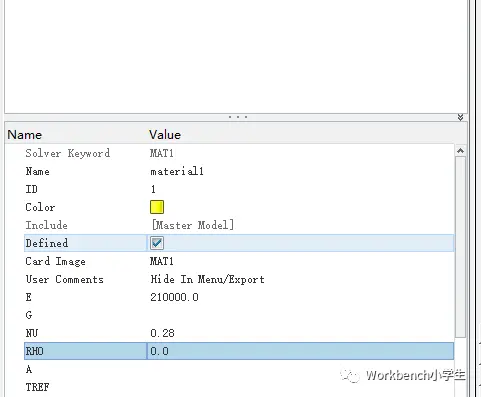

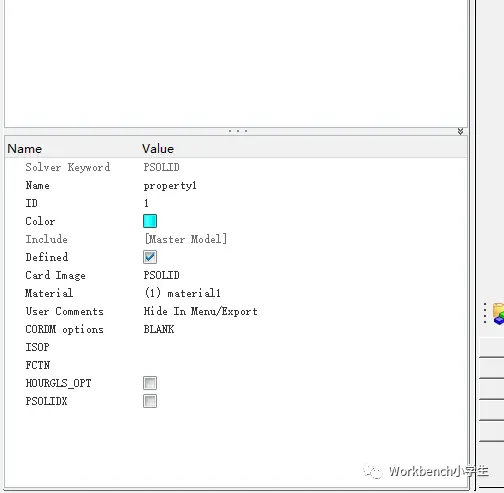

首先是在OPT的求解器下设置，设置材料和属性，然后导出1.inp。

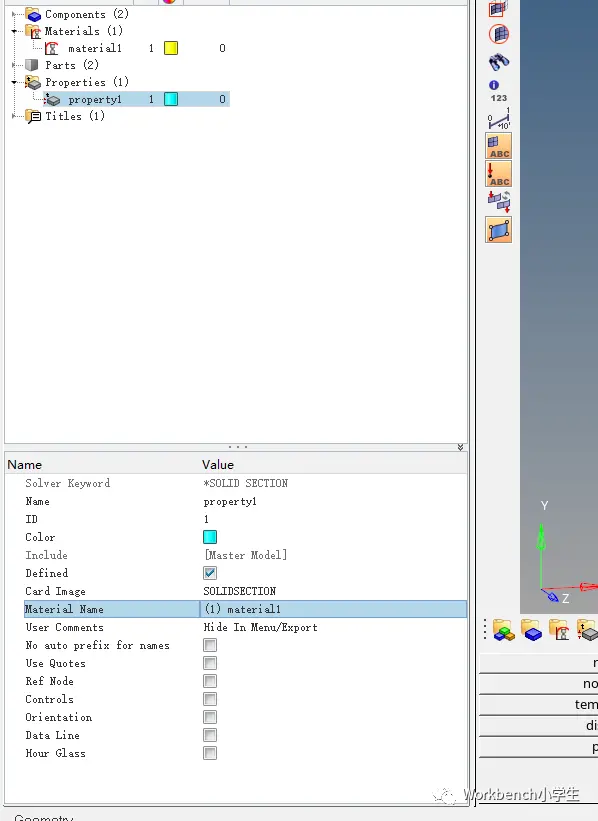

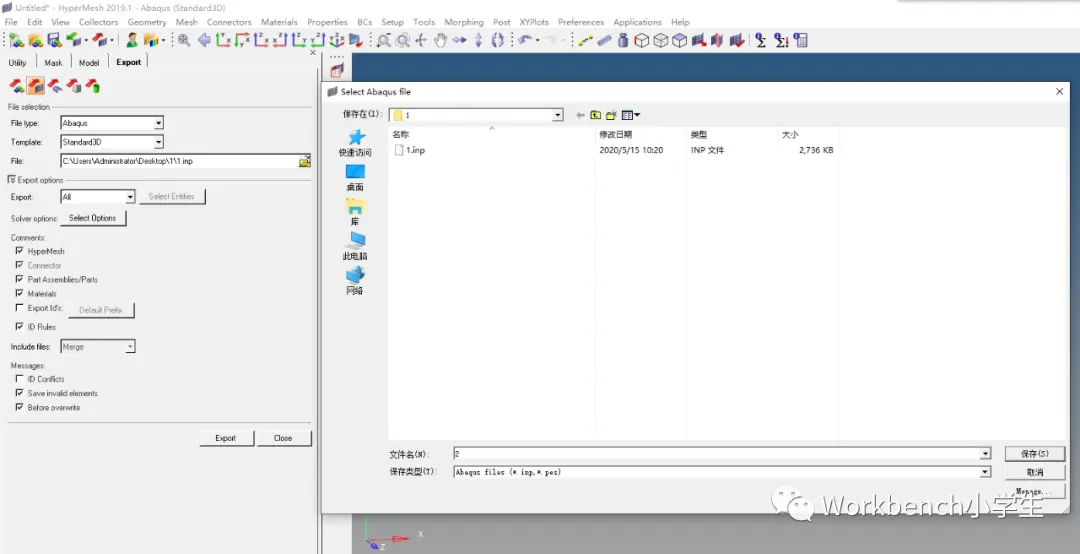

然后选择aba求解器，设置材料和属性，然后导出2.inp。

4.WB界面导入

（复制以下链接到浏览器打开，阅读完整全文）

https://www.fangzhenxiu.com/post/674279/?inviteCode=z3cyn52KaDHYS
