Fluent传热：散热器热传导分析

作者：CFD之道

本教程演示利用Fluent计算翅片散热器中的热传导。

本教程演示如何执行以下任务：

• 解决了由不同固体材料组成的多个部件系统中的导热问题
• 定义两种不同接触材料之间的热阻
• 使用体积热源来表示电子元件产生的热量
• 使用对流热边界条件表示从散热器与环境之间的热传递

1 问题描述

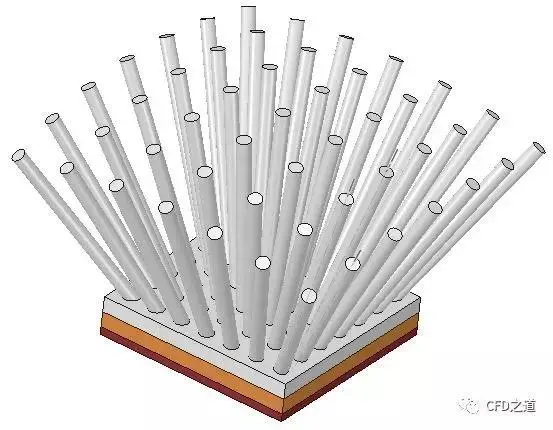

本案例几何模型如下图所示。

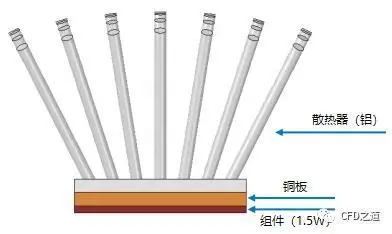

计算条件如下图所示。

2 Fluent设置

• 以 3D、double-precision启动Fluent
• 读取计算网格 heatsink_conduction.msh.gz

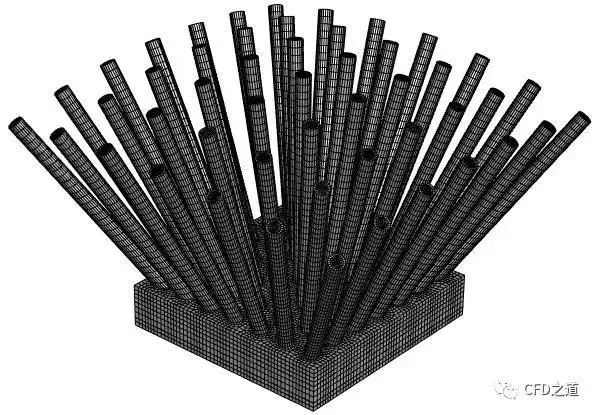

计算网格如下图所示。

2.1 Models

本案例不求解流动，仅计算热传导，因此仅需开启能量方程。

2.2 Materials

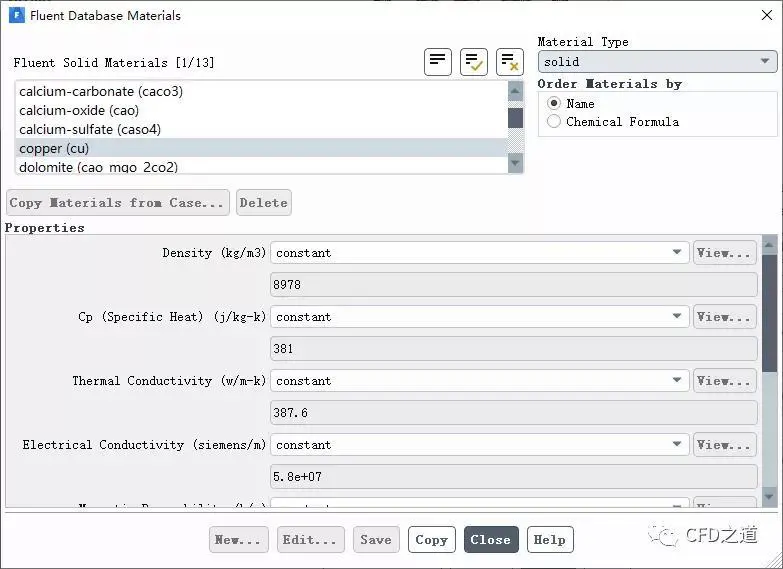

• 从材料库中添加材料Copper

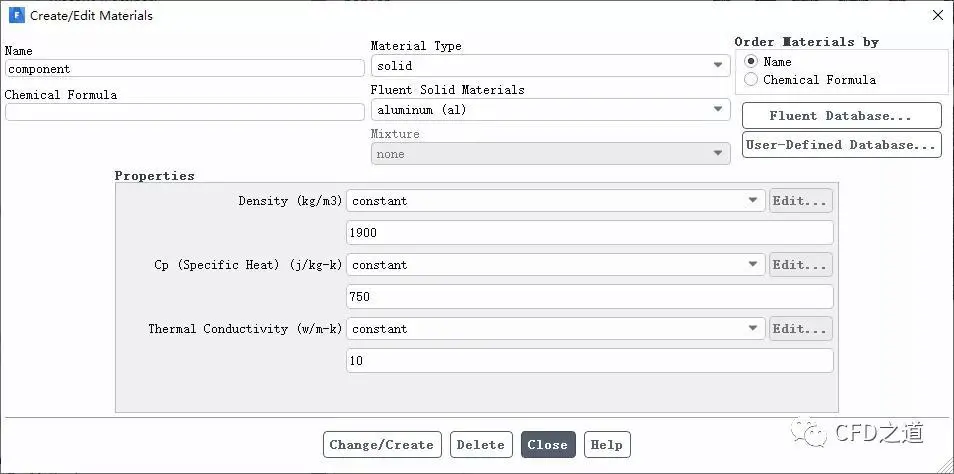

• 新建固体材料component，如下图所示设置材料参数

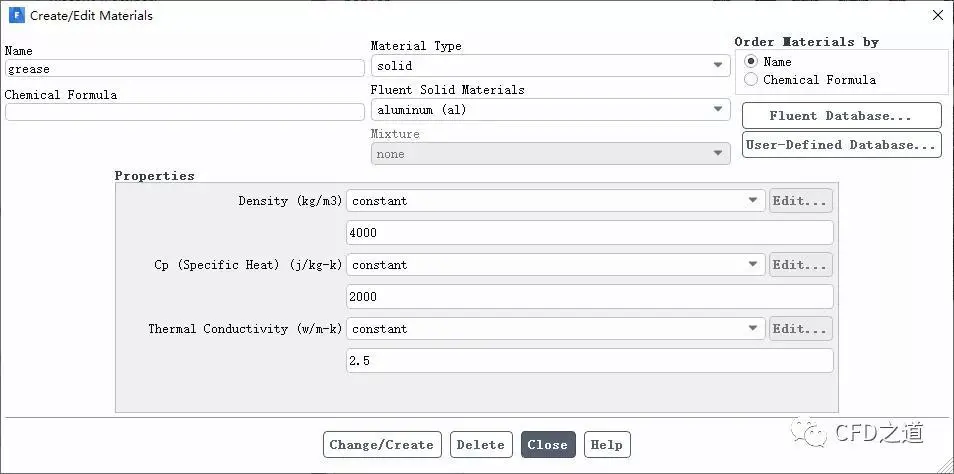

• 新建材料grease，采用下图所示材料参数

2.3 设置计算区域

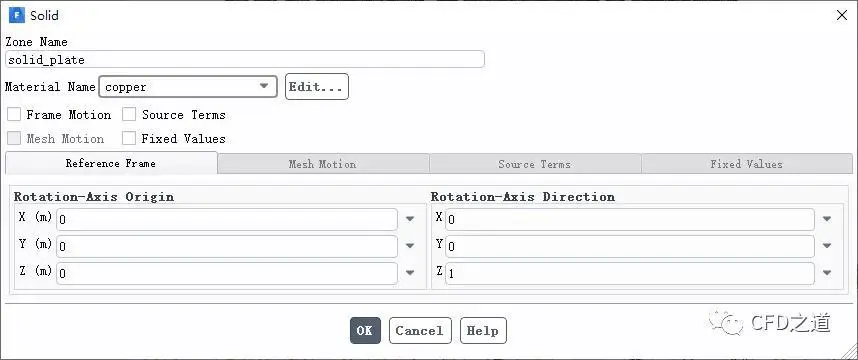

• 设置区域solid_plate的介质材料为copper

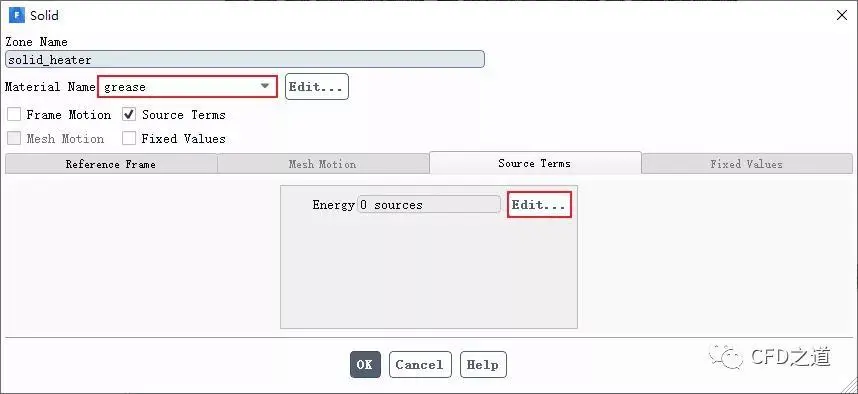

• 设置区域solid_heater材料介质为grease，激活选项Source Terms

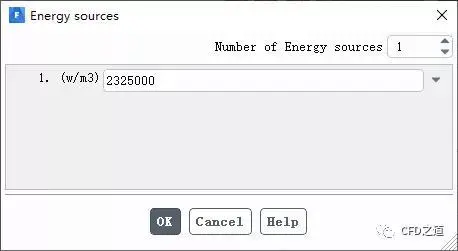

• 指定区域热源为2325000 w/m3

• 区域solid_heatsink采用默认设置

2.4 边界条件设置

• 如下图所示设置边界wall-fins
