Fluent案例：静电除尘（MHD+DPM）

一、案例描述

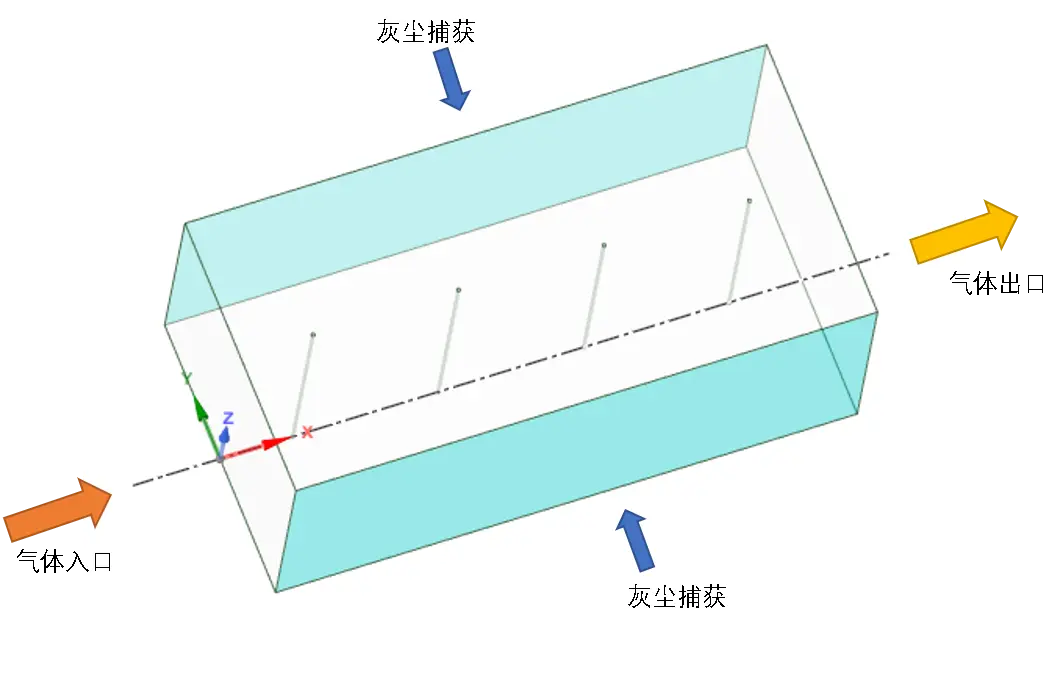

静电除尘器工作原理图

        含尘气体以0.12m/s的速度进入，4根电晕线电压30000V，带电灰尘颗粒由两侧收集板捕获。

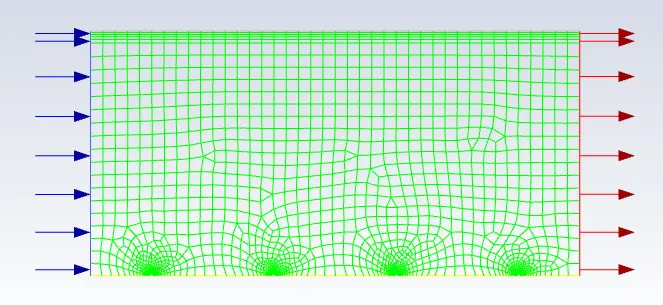

二维网格模型

二、求解过程

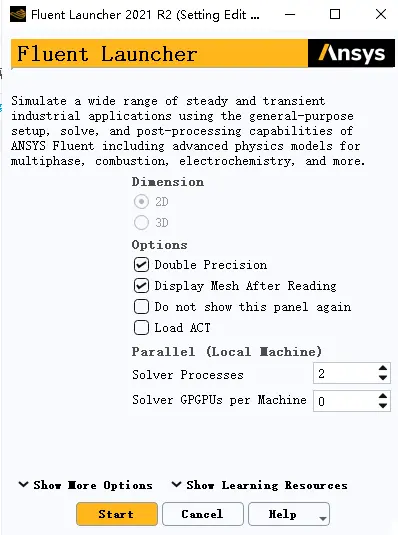

1、以2D、双精度模式启动Fluent；

根据自己电脑选择核数

2、激活MHD模型，选择电势模型并初始化；

控制台输入指令，再输入1

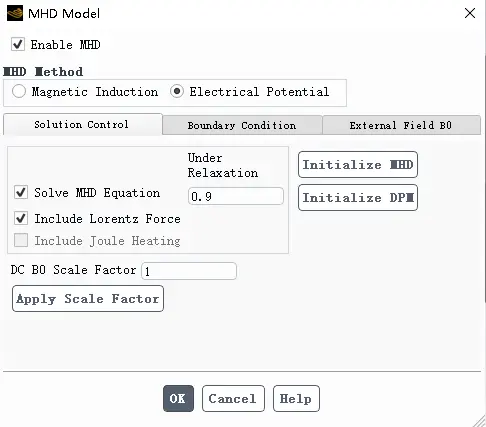

选择电势模型，并点击Initialize MHD

3、打开DPM模型，激活Interaction with continuous Phase，确保bodyforce与mhd相关；

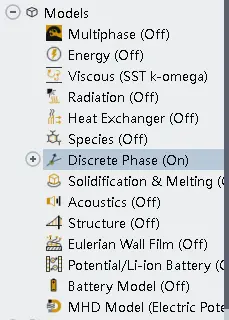

打开离散相模型

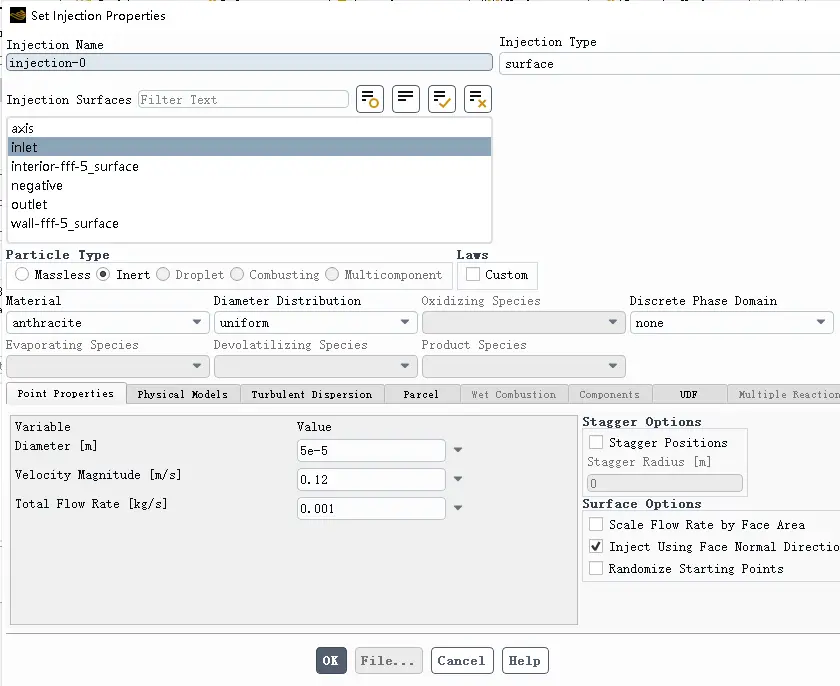

4、颗粒入射条件设置：直径5e-5m，速度0.12m/s，流率0.001；打开随机游走模型，设置number of tries为20；

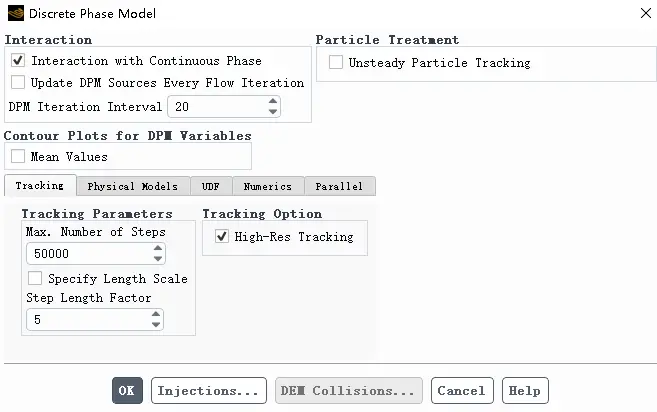

激活Interaction with Continuous Phase，DPM iteration interval 20，点击Injections设置入射颗粒条件；

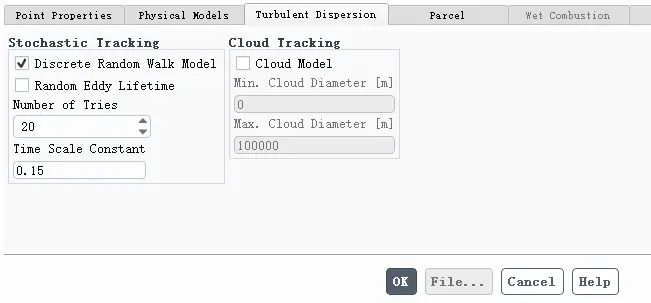

标签页打到Turbulent Dispersion，勾选随机游走模型，Tries为20；

        补充：其中参数Number of tries若选择为N，决定了原先1个轨迹数对应N个随机轨迹，当N足够大时，可以计算足够多的代表性颗粒的轨迹，则计算的结果更稳定可靠。

5、材料：修改空气电导率参数，修改颗粒材料密度和电荷密度；

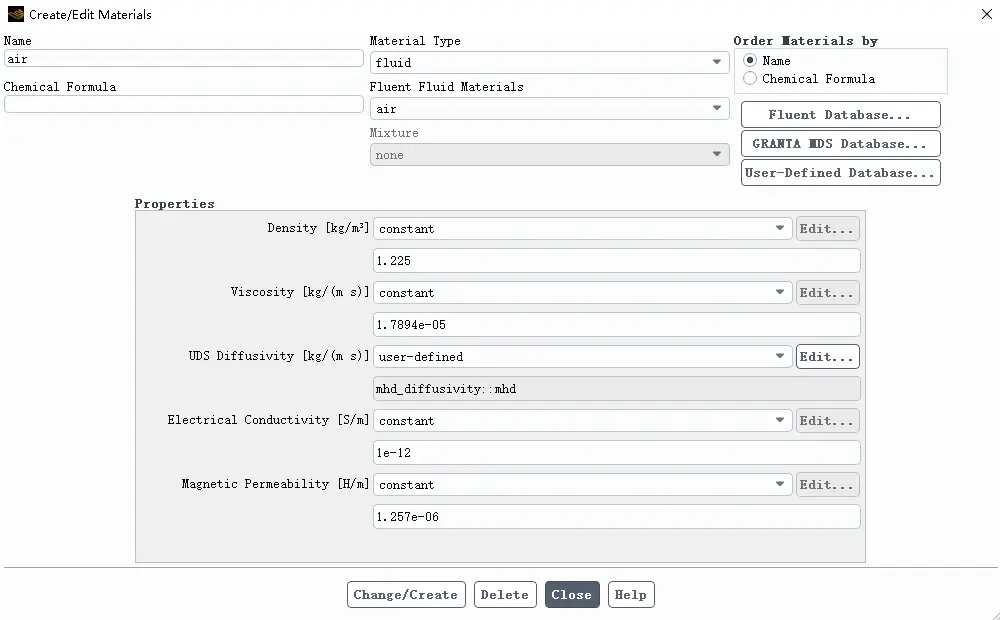

空气的电导率为1e-12

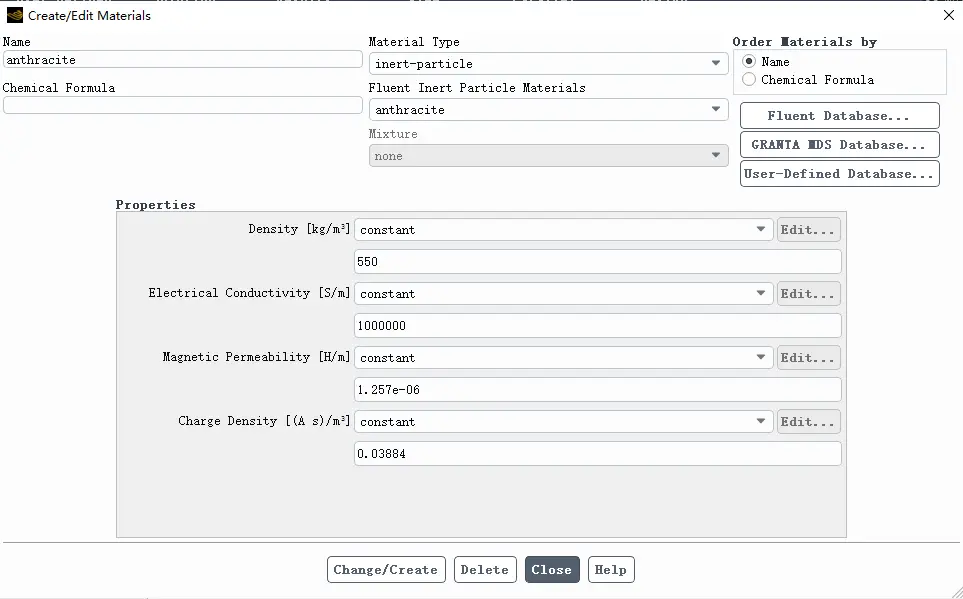

密度为550，电荷密度为0.3884；

6、边界条件inlet：设置入口速度为0.12m/s；

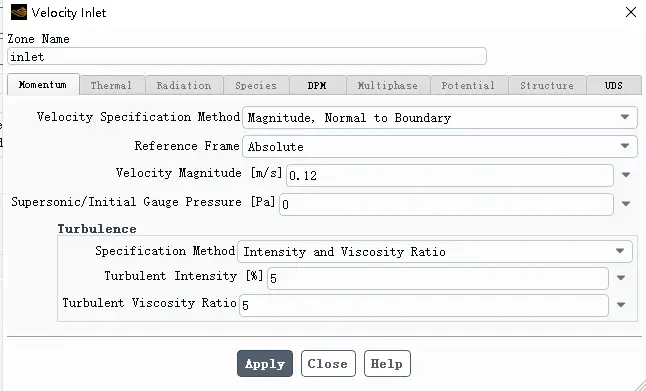

设置入口速度为0.12，Turbulent Viscosity Ratio设为5;

7、设置电晕壁面电势为30000V，收集板0v且指定DPM模型为trap；

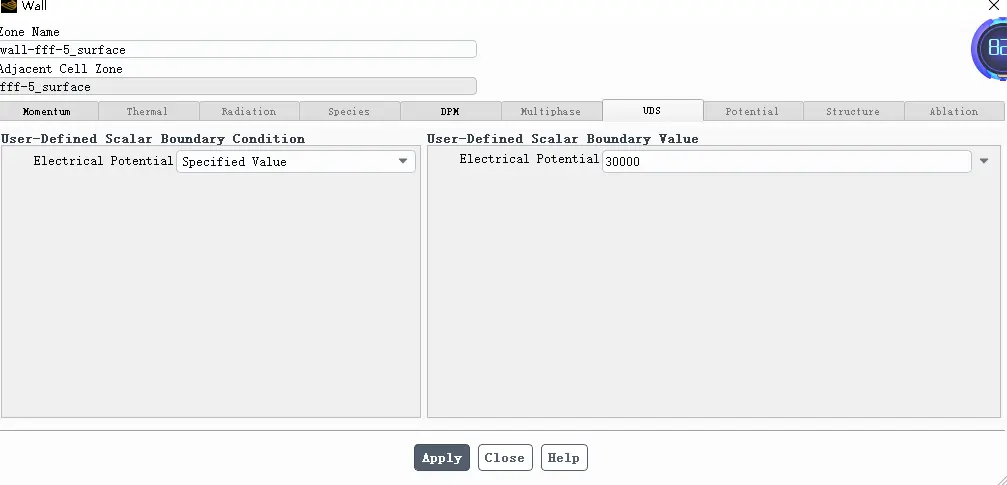

指定数值，电势为30000V；

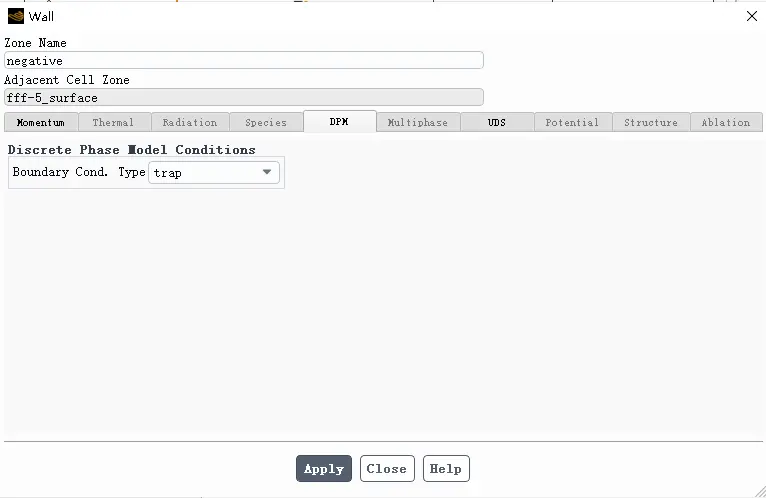

收集板边界条件指定为trap，

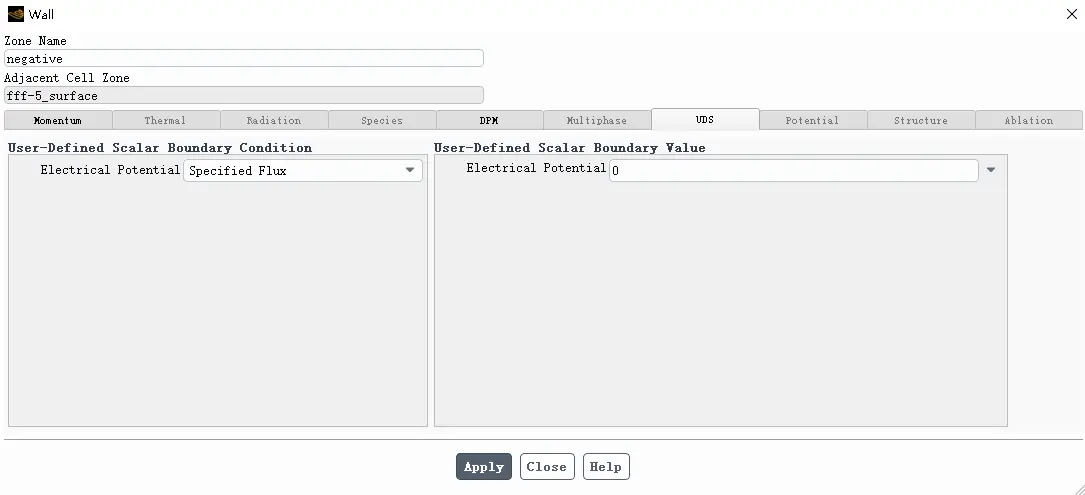

收集板电势为0；

8、初始化：混合初始化；

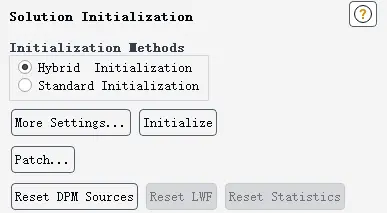

采用Hybrid初始化方法；

9、进行300步的迭代计算；

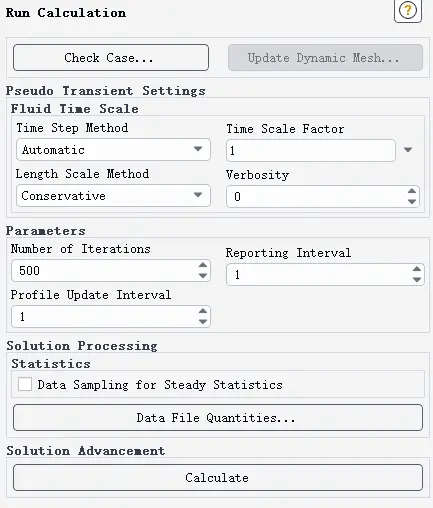

 进行500次迭代；

三、后处理

在UDM里储存着电场数据；

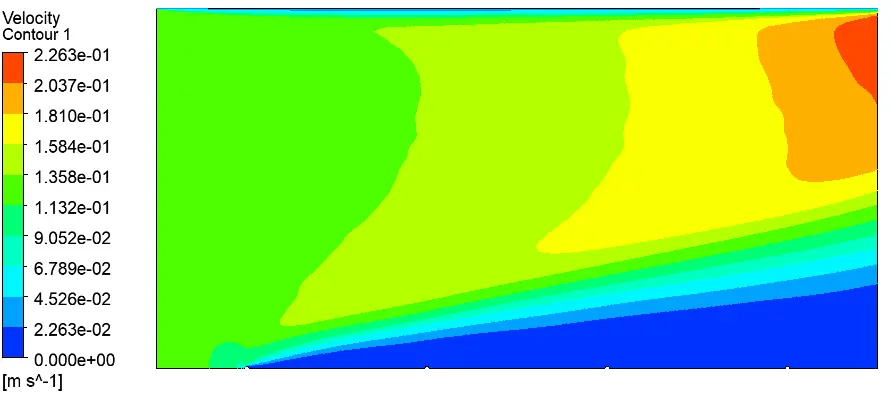

速度云图

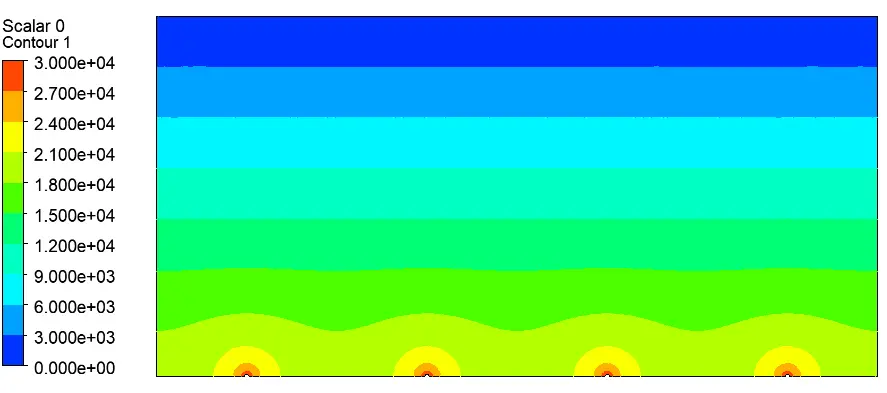

电势云图

颗粒运行轨迹
