AutoCAD软件界面详解

AutoCAD新建文件后，系统默认显示的是AutoCAD的经典工作界面。AutoCAD 2016二维草图与注释操作界面的主要组成元素有：标题栏、菜单栏、工具栏、菜单浏览器、快速访问工具栏、绘图区域、状态栏、命令行和选项卡。

（1）标题栏

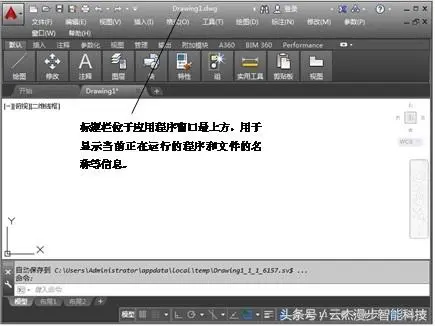

如图1所示，如果是AutoCAD默认的图形文件，其名称为"DrawingN.dwg"（N是大于0的自然数），单击标题栏最右边的3个按钮，可以将应用程序的窗口最小化、最大化或还原和关闭。

图1 标题栏

（2）菜单栏

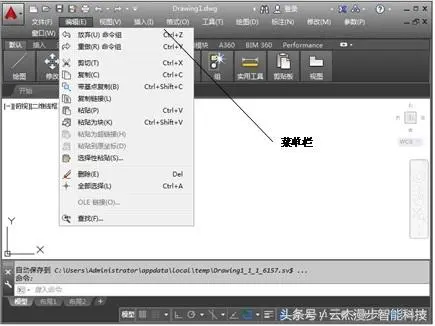

当我们初次打开AutoCAD 2016时，【菜单栏】并不显示在初始界面中，在【快速访问工具栏】上单击按钮，在弹出的下拉菜单中单击【显示菜单栏】命令。则【菜单栏】显示在操作界面中，如图2所示。

图2 显示【菜单栏】的操作界面

（3）工具栏

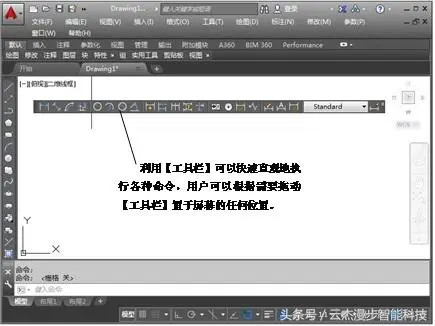

AutoCAD 2016中在初始界面中不显示【工具栏】，需要通过下面的方法调出：用户可以在【菜单栏】中选择【工具】|【工具栏】|【AutoCAD】菜单命令，在其菜单中选择需用的工具。工具栏如图3所示。

图3 【修改】工具栏
