‌混凝土搅拌罐车Catia三维模型及设计报告下载

本文是记录一下研究生课程《三维CAD软件建模实验》的大作业，主要内容是使用CATIA绘制一个三维模型，由至少6个零件（包含两个及以上的曲面）。博主绘制的是一个罐车。没错，就是那种混凝土搅拌的那种罐车。文章的末尾附上了CATIA三维模型以及说明书的下载链接，欢迎支持！

软件版本

用的软件是。

如果是这个版本以及以上版本的CATIA。打开我的文件肯定没问题。catia软件高版本的可以打开低版本的，低版本打不开高版本的。我这个已经算是很旧的版本了。

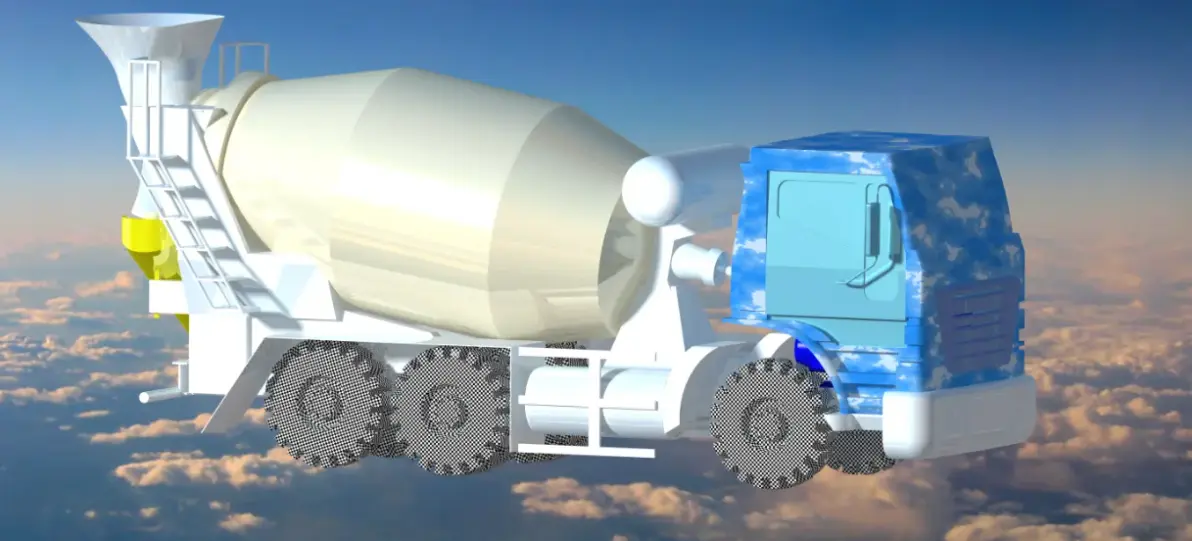

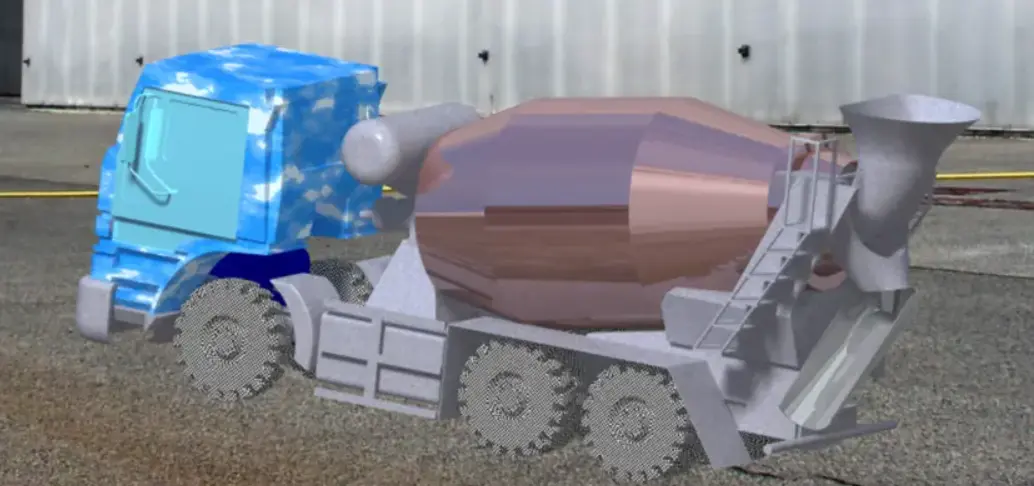

渲染效果图

还是直接上两张成稿之后的渲染图片吧。看着比较炫酷。catia的自带渲染效果确实有点出乎我的意料，感觉有点小惊喜。

（这两张渲染的图片在设计说明书里插入了，就不单独拿出来放到压缩包了）

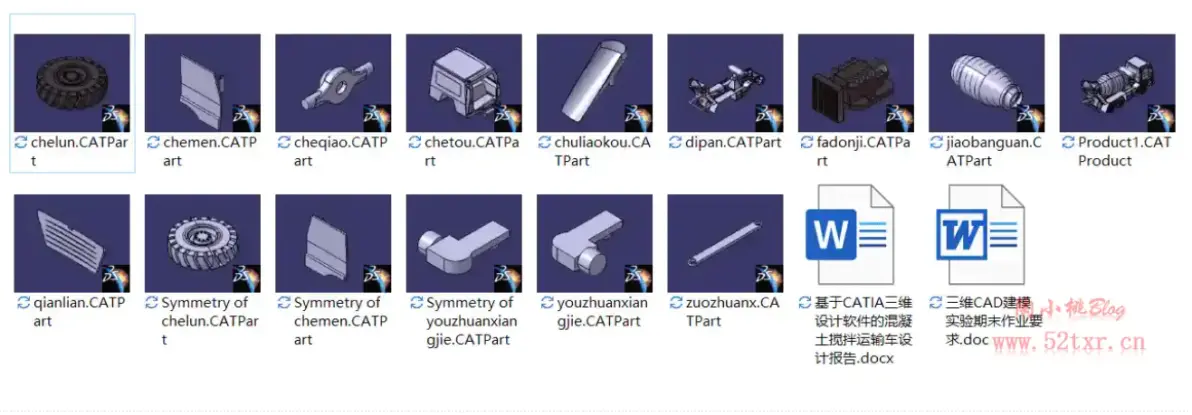

包含的零件图及说明书

包含的零件其实也没有多少，好多尺寸都是估摸着来的，大差不差的。

说明书写的比较粗略，因为这个是一个人完成的不是结组完成的，按照作业要求单人完成只需要1500+的说明报告就行了。不过我写的说明书格式和布局都很认真哦！如果是小组作业的话，需要比较多的字数，可以在零件图的说明上进行完善。

下载链接

简单麦麦-文件下载链接：https://www.jdmm.cc/file/2708370/

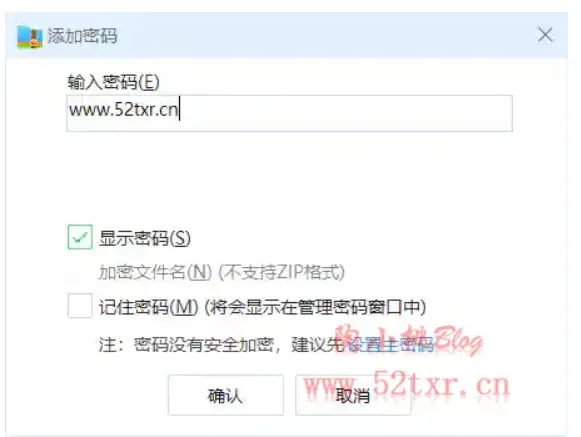

解压密码：

解压密码：

解压密码：

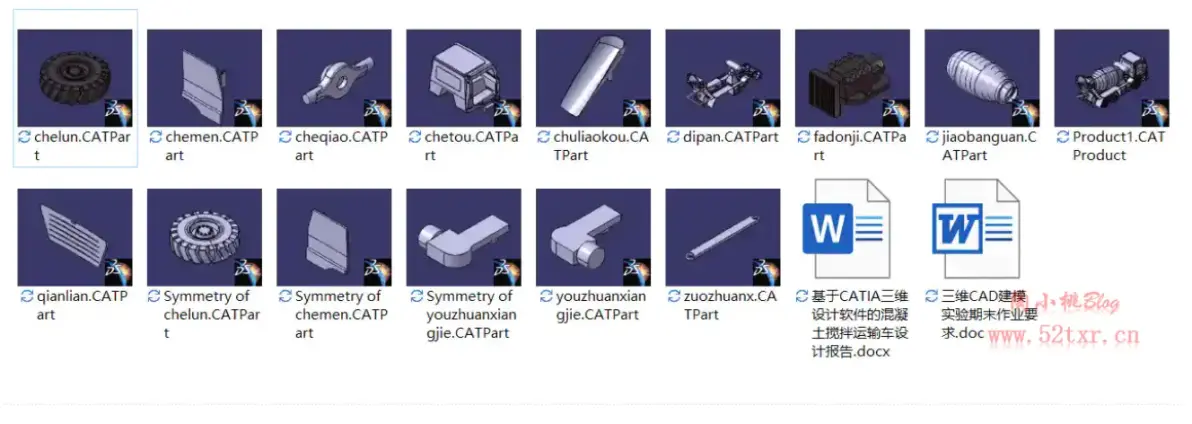

压缩包里包含的内容：
