机构运动简图符号（GB4460-84）



两个或两个以上的构件通过活动联接以实现规定运动的构件组合。机械的组成部分。两个有相对运动的构件间的活动联接称为运动副。其中凡为面接触的运动副称为低副，凡为点或线接触的运动副称为高副。机构的运动特性主要取决于构件间的相对尺寸、运动副的性质以及相互配置方式等 。机构中用以支持运动构件的构件称为机架，用作研究运动的参考坐标系。工作着的机构中，驱动机构的外力所作用的 、具有独立运动的构件称为原动件（又称主动件、起始构件 、输入构件等）。用于不同机器中的同一机构，其原动件可能不同。如往复式空气压缩机中的曲轴活塞机构的原动件为曲轴，而在内燃机中其原动件却为活塞。机构中除机架和主动件之外的被迫作强制运动的构件称为从动件。描述或确定机构的运动所必需的独立参变量（坐标数）称为机构自由度 。为使机构的构件间获得确定的相对运动，必须使机构的原动件数等于机构自由度数。设计新机构时，必须分析机构的运动。用简单的线条和符号代替构件和运动副，按一定的比例表示各运动副之间相对位置的简单图形称为机构运动简图。利用机构运动简图，可方便地求出机构上各点的速度、加速度、位移等运动参数，同时也可以表达复杂机器的组成和传动原理，便于进行机构的运动和受力分析。

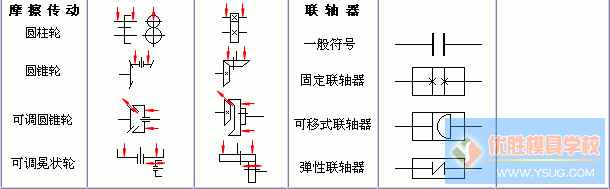

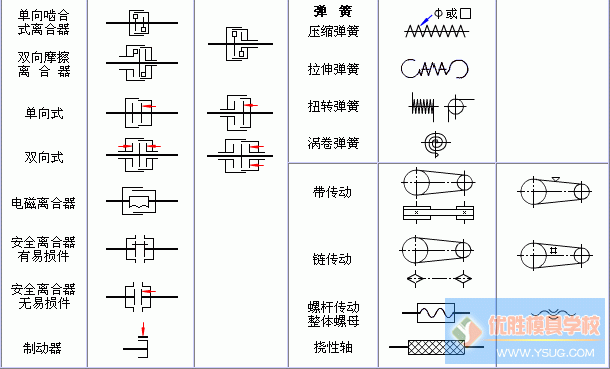

常见的机构运动简图符号如下：

机构名称
基本符号
可用符号
机构名称
基本符号
可用符号

返回上级列表
